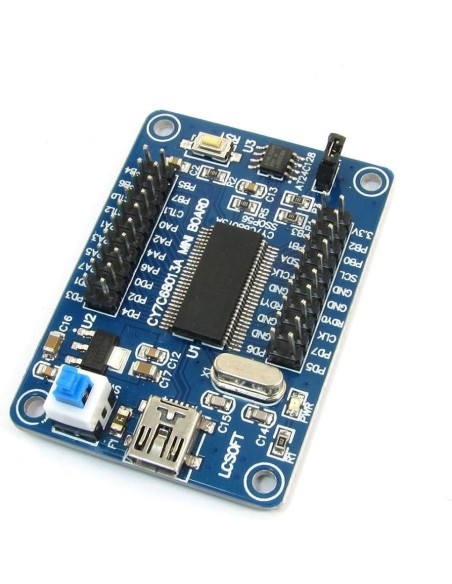

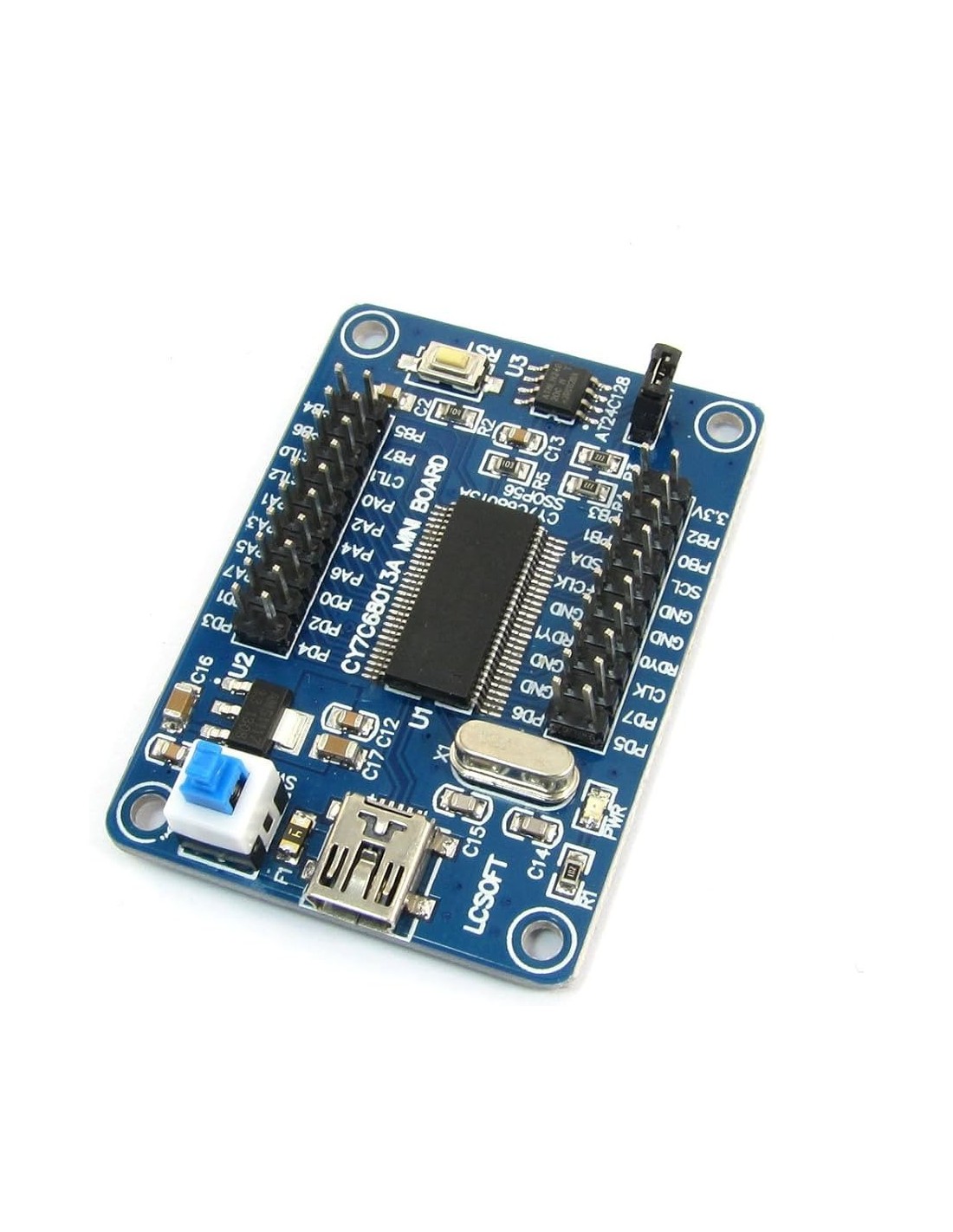

Cypress FX2-LP CY7C68013A-56 USB-8051

Cypress FX2‑LP CY7C68013A‑56

Controlador USB 2.0 High‑Speed com Núcleo 8051**

O Cypress FX2‑LP CY7C68013A‑56 é um dos controladores USB 2.0 High‑Speed mais versáteis e populares do mercado, combinando um núcleo 8051 de alta performance com um engine USB totalmente programável. Ele é amplamente utilizado em projetos que exigem comunicação USB rápida, captura de dados, lógica programável, interfaces customizadas e desenvolvimento de firmware USB.

Com suporte nativo a USB 2.0 High‑Speed (480 Mbps), memória FIFO flexível e firmware totalmente configurável, o FX2‑LP é ideal para aplicações como analisadores lógicos, programadores, dispositivos de aquisição de dados, câmeras industriais, equipamentos de teste e interfaces customizadas entre PC e hardware.

✅ Características Principais

• Chip: Cypress CY7C68013A‑56 (FX2‑LP)
• Arquitetura: Núcleo 8051 otimizado
• Clock interno: Até 48 MHz (com aceleração 8051 ×4)
• USB:
  • USB 2.0 High‑Speed (480 Mbps)
  • USB Full‑Speed (12 Mbps)
  • Engine USB programável
  • Suporte a endpoints configuráveis
• Memória:
  • 16 kB RAM interna para código/dados
  • 4 kB de memória FIFO USB
• GPIOs: Até 24 pinos configuráveis
• Interfaces adicionais:
  • I²C
  • FIFO síncrono/asíncrono
  • Interface GPIF (General Programmable Interface)
• Baixo consumo: Versão LP (Low Power)
• Encapsulamento: SSOP‑56

✅ Recursos do Núcleo 8051 Integrado

• Compatível com instruções padrão 8051
• Execução acelerada (até 4× mais rápida que um 8051 tradicional)
• Firmware totalmente customizável
• Acesso direto à RAM interna e aos registradores USB
• Suporte a interrupções USB e GPIO

✅ Aplicações Típicas

• Analisadores lógicos (como clones do Saleae)
• Programadores e depuradores USB
• Interfaces USB customizadas para FPGA
• Aquisição de dados (DAQ)
• Câmeras industriais e sensores de alta velocidade
• Equipamentos de teste e medição
• Comunicação PC ↔ hardware em alta velocidade
• Dispositivos USB educacionais e de prototipagem

✅ Vantagens

• USB High‑Speed real (480 Mbps)
• Núcleo 8051 rápido e fácil de programar
• Engine USB altamente configurável
• GPIF e FIFO para comunicação com FPGAs e ASICs
• Baixo consumo e alta estabilidade
• Ampla documentação e exemplos de firmwar
