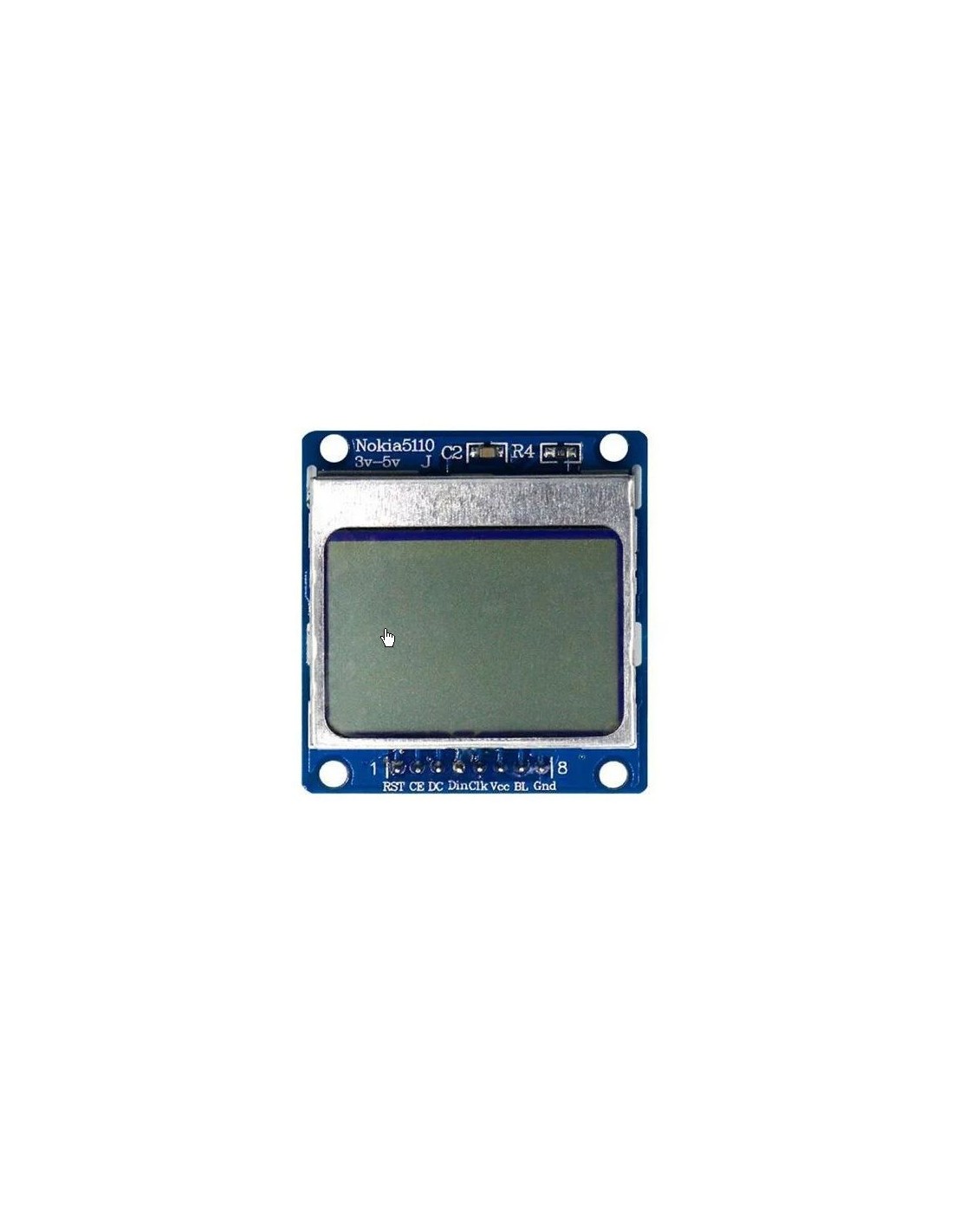

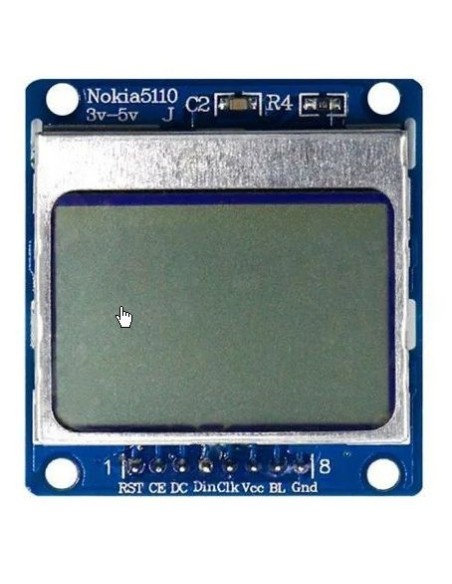

Display Nokia 5110 – LCD 84×48

O display Nokia 5110 é um módulo LCD monocromático amplamente utilizado em projetos eletrônicos devido ao seu baixo consumo, simplicidade de interface e excelente legibilidade. Originalmente empregado nos celulares Nokia da década de 90, tornou-se um dos displays mais populares no mundo maker e educacional.

Ele utiliza um controlador PCD8544, que opera com lógica de 3,3 V e se comunica através de uma interface serial síncrona simples (semelhante ao SPI). O módulo é montado sobre uma pequena placa de circuito impresso, geralmente na cor vermelha ou azul, com backlight integrado.

🟦 Pinagem (descrição textual)

O display possui sete sinais principais:

• RST – linha de reset do display, usada para inicializar o controlador.
• CE – Chip Enable, habilita a comunicação com o módulo.
• DC – seleciona entre envio de dados ou comandos.
• DIN – linha de dados seriais (entrada).
• CLK – clock da comunicação serial.
• VCC – alimentação do módulo (3,3 V).
• LIGHT – controle do backlight; ao conectar ao GND, o backlight acende.
• GND – referência de terra.

🟩 Especificações Técnicas

• Modelo: LCD Nokia 5110
• Resolução: 84 × 48 pixels
• Controlador: PCD8544
• Tensão de alimentação: 3,3 V
• Tensão dos sinais: compatível com 3,3 V e 5 V (dependendo da placa)
• Backlight: azul (controlado pelo pino LIGHT)
• Cor dos caracteres: preto
• Dimensões físicas: 43,5 mm × 43 mm × 5 mm
• Peso: aproximadamente 13,75 g
• Construção: placa de fenolite com LCD e componentes eletrônicos
• Origem: China
