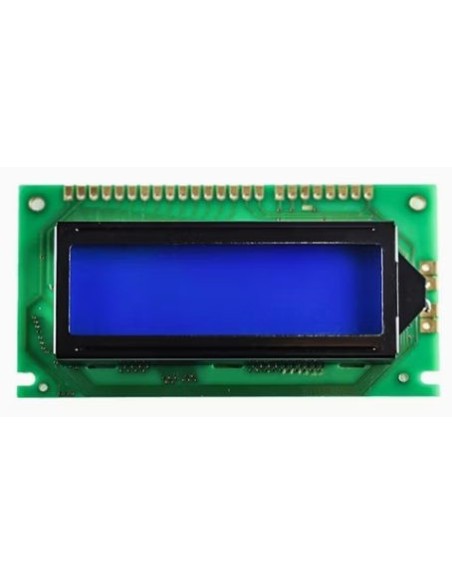

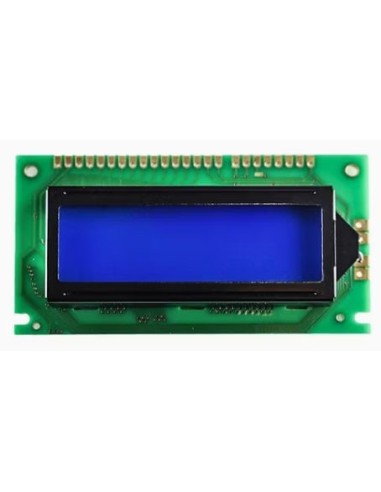

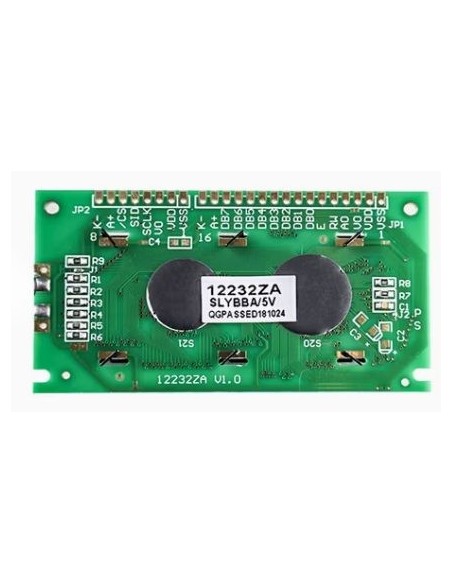

Display Grafico LCD 12232 Paralelo / Serial 122 X 32 Dots 5v

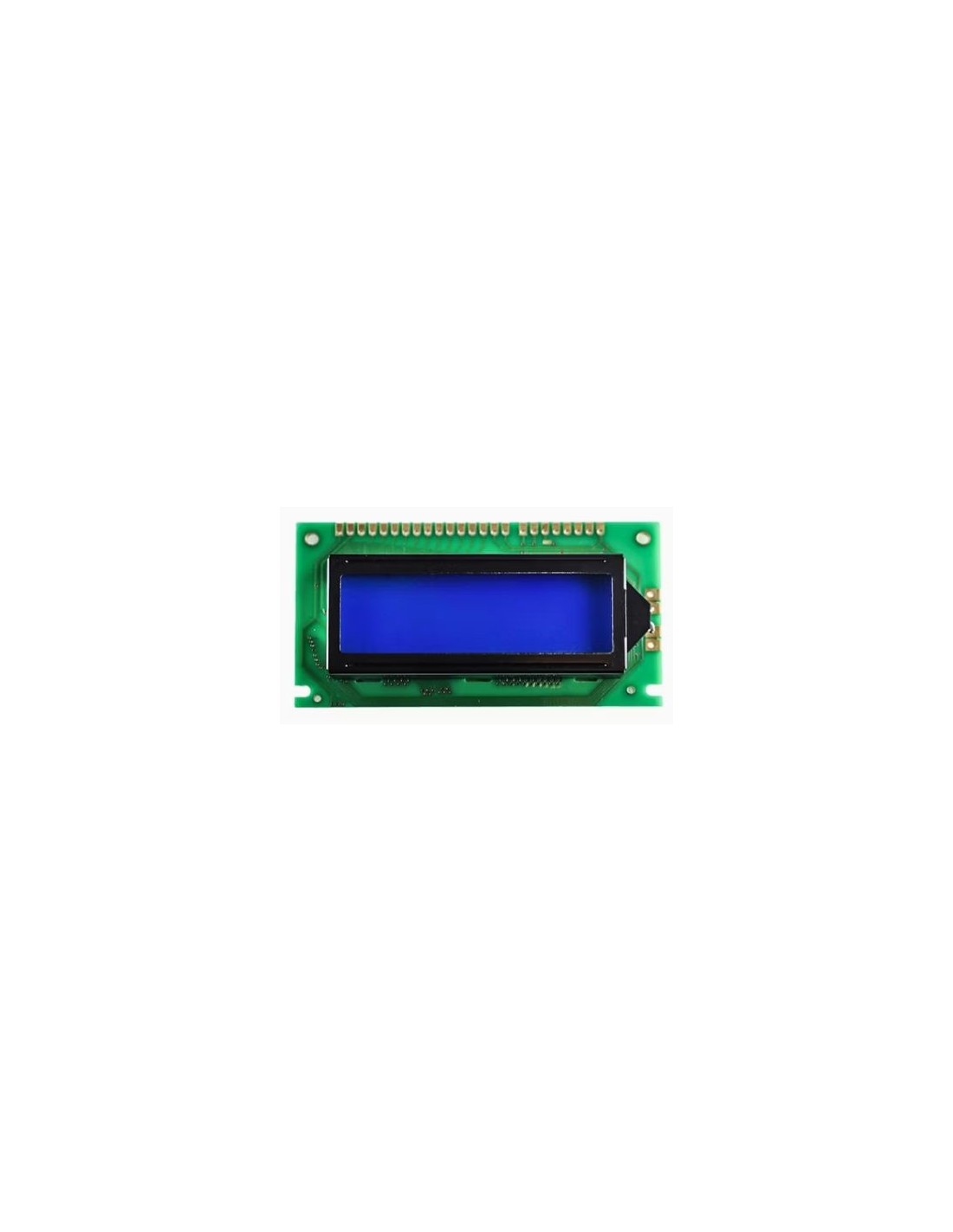

LCD Gráfico 12232 é um módulo de exibição monocromático com resolução de 122 colunas x 32 linhas de pontos. Ele permite mostrar caracteres, símbolos e gráficos simples em aplicações embarcadas. É bastante usado em sistemas industriais, instrumentos de medição, equipamentos médicos e projetos de hobby com microcontroladores.

⚙️ Características Principais

• Resolução: 122 × 32 pontos (pixels).

• Tensão de operação: 5V (alimentação lógica e backlight).

• Interface:

  • Paralela (8 bits ou 4 bits, dependendo da configuração).

  • Serial (SPI ou similar, dependendo do controlador interno).

• Controlador: normalmente baseado em chips como ST7920 ou equivalentes, que suportam tanto modo paralelo quanto serial.

• Backlight: LED branco ou verde, alimentado em 5V.

• Consumo típico: baixo, por ser LCD monocromático.

• Temperatura de operação: geralmente -20°C a +70°C.

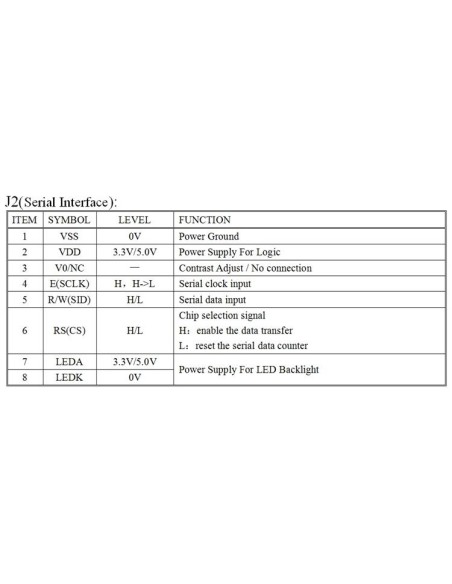

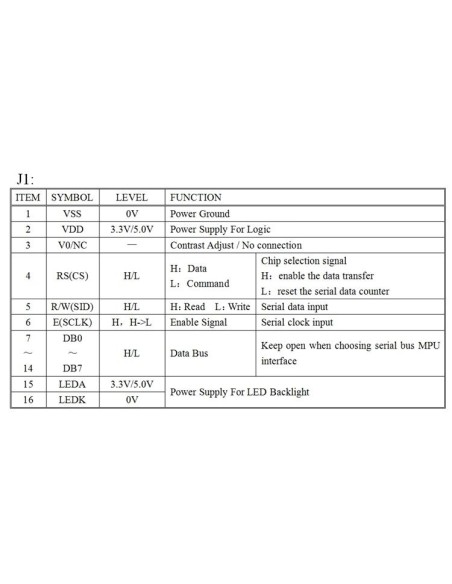

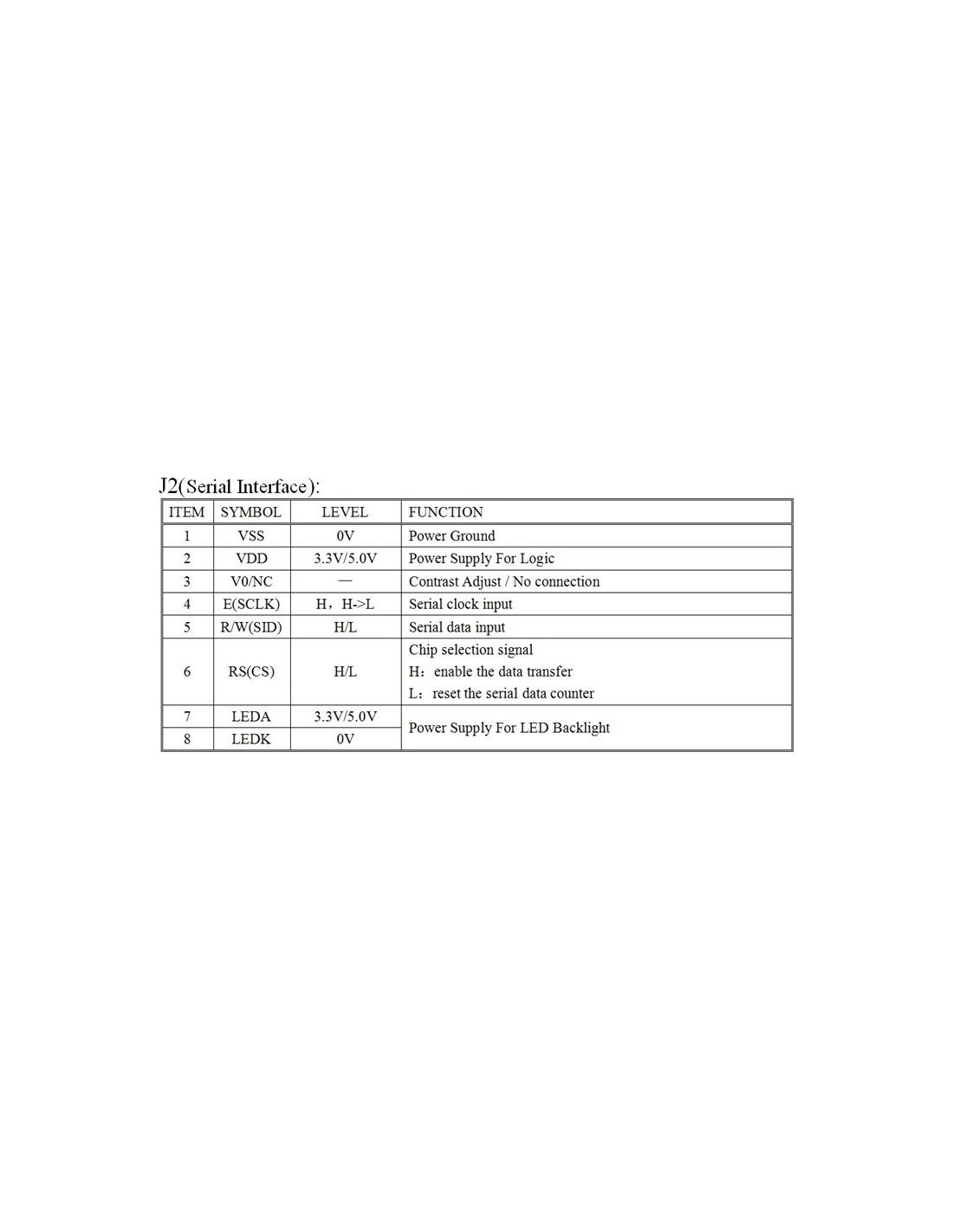

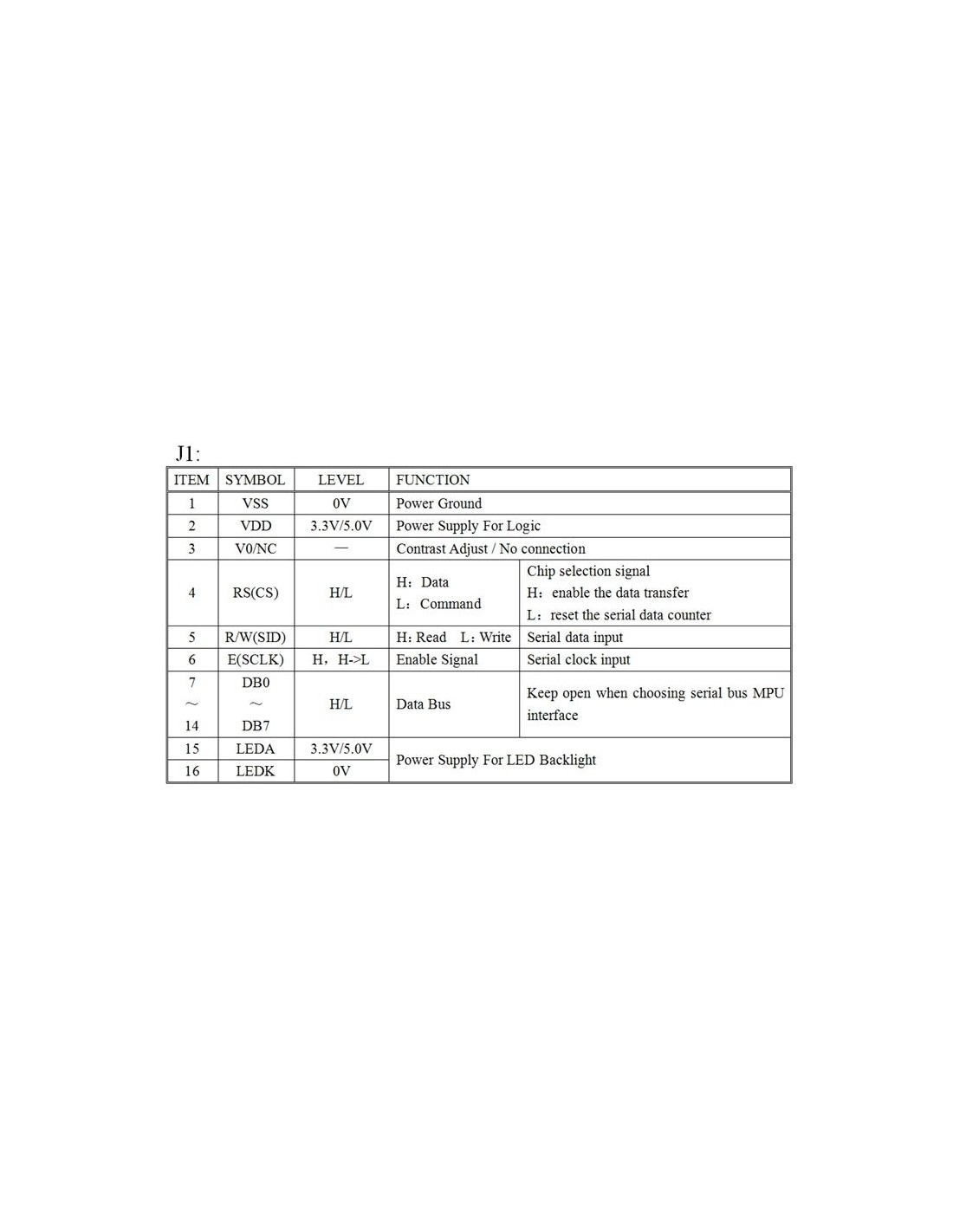

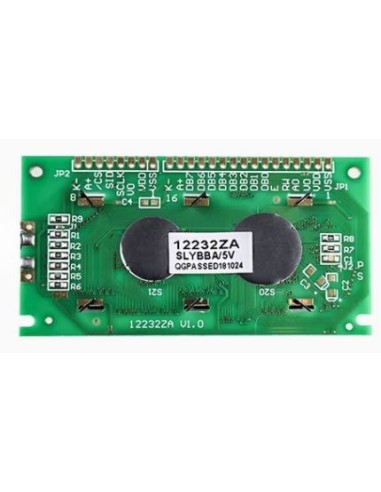

📌 Pinagem típica

• VCC → Alimentação 5V.

• GND → Terra.

• RS / CS → Seleção de comando/dados.

• RW / MOSI → Escrita/leitura ou linha de dados serial.

• E / CLK → Enable ou clock.

• RST → Reset do controlador.

• LED+ / LED- → Alimentação do backlight.

(A pinagem exata depende do fabricante, mas segue o padrão dos controladores gráficos ST7920/RA6963.)

🔄 Funcionamento

• Em modo paralelo, o microcontrolador envia comandos e dados em blocos de 8 bits, controlados pelos sinais RS, RW e E.

• Em modo serial, a comunicação é feita por SPI simplificado (CLK + MOSI + CS), reduzindo o número de pinos necessários.

• O display pode mostrar caracteres ASCII (através de tabelas internas) ou gráficos personalizados (pixels individuais).

🎯 Aplicações

• Painéis de instrumentos digitais.

• Interfaces homem-máquina (HMI).

• Equipamentos médicos e laboratoriais.

• Projetos com Arduino, PIC, STM32, ESP32.
