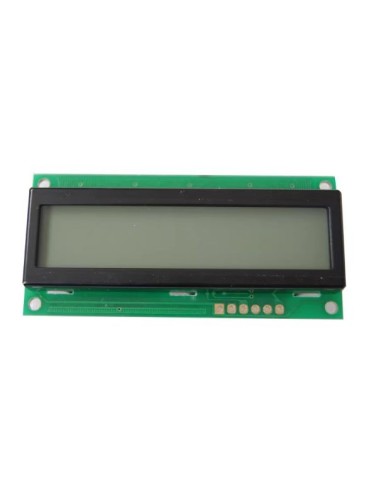

Display SMS0801D (8 dígitos 7 seg c/dp, 5V)

Display SMS0801D (8 dígitos, 5V)  http://www.sunman.cn/

O SMS0801D é um módulo de display digital de 8 dígitos com ponto decimal, ideal para aplicações em sistemas embarcados, instrumentos de medição e equipamentos industriais. Projetado para operar em 2,7 a 5,5 V, oferece baixo consumo de energia e excelente legibilidade, com backlight branco de alta intensidade.

⚙️ Características Técnicas

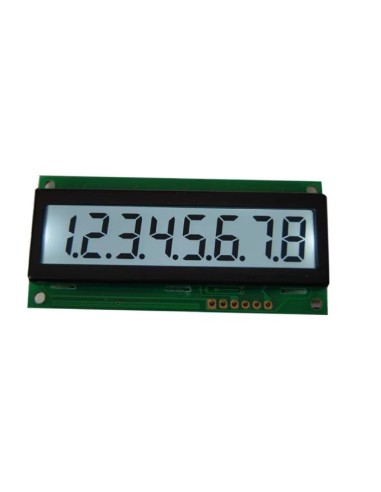

• Capacidade de exibição: 8 dígitos com ponto decimal

• Tensão de operação: 2,7 ~ 5,5 V DC

• Corrente de operação: 20 μA (3,0 V), 300 μA (5,0 V)

• Corrente do backlight: 20 mA

• Cor da luz de fundo: Branco (brilho ~180 lux)

• Altura dos caracteres: 10,5 mm

• Ângulo de visão: 6:00 (visão preferencial de baixo)

• Temperatura de operação: -10 ~ +50 ℃

• Temperatura de armazenamento: -20 ~ +60 ℃

• Umidade relativa permitida: < 85%

• Modo de exibição: Semi‑transmissivo, semi‑reflexivo, positivo

• Interface: Serial de 3 fios (CLK, DI, VDD)

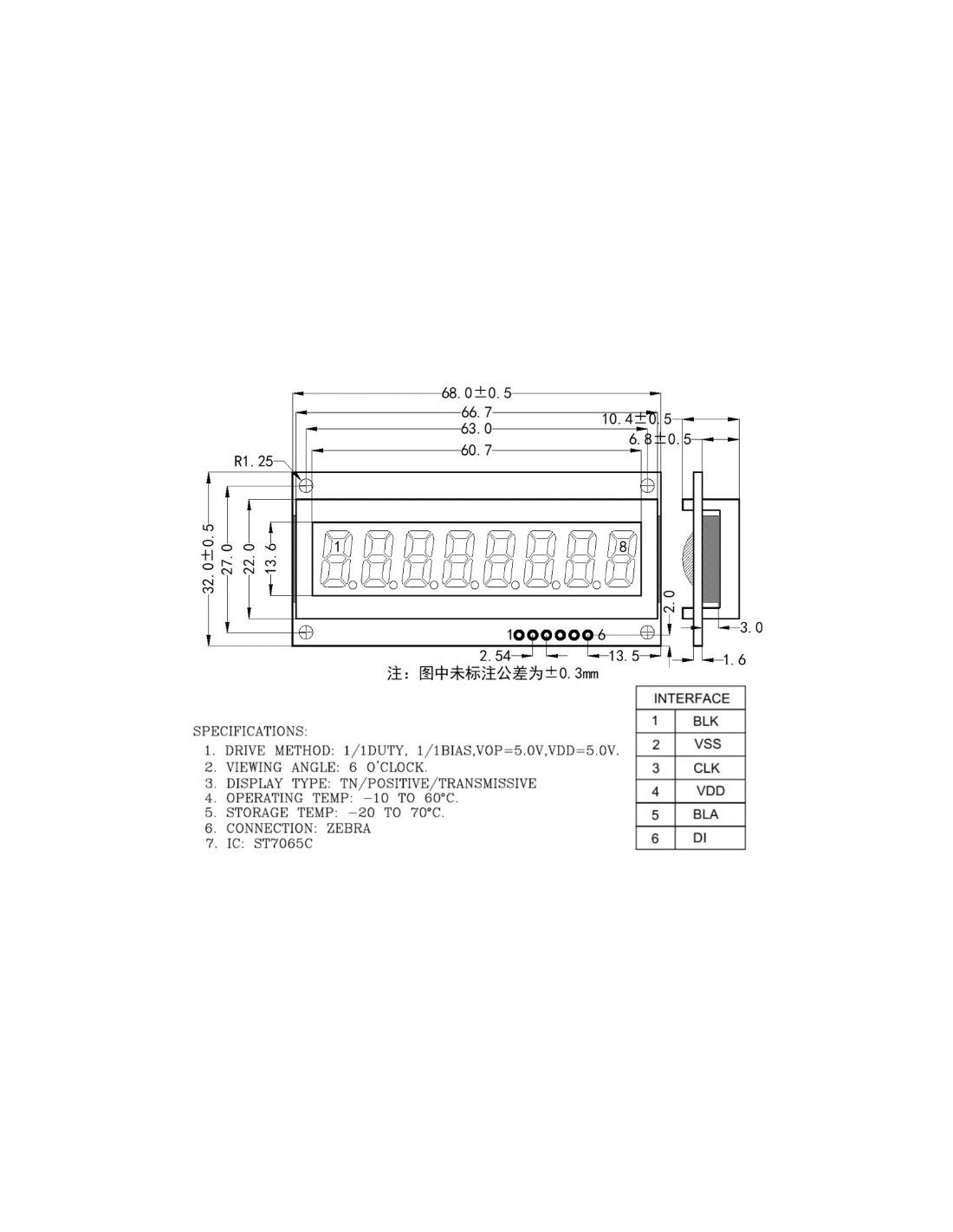

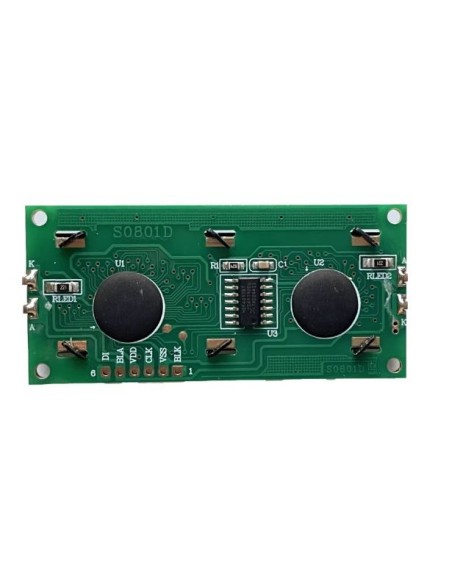

📌 Pinagem

1. BLK: Terminal negativo da luz de fundo

2. VSS: Terra (GND)

3. CLK: Entrada de pulso de deslocamento serial (clock)

4. VDD: Alimentação positiva

5. BLA: Terminal positivo da luz de fundo

6. DI: Entrada de dados seriais

✅ Benefícios

• Compacto e eficiente, ideal para projetos com espaço limitado.

• Baixo consumo, adequado para dispositivos portáteis.

• Interface simples de 3 fios, facilitando integração com microcontroladores.

• Boa legibilidade com backlight branco de alta intensidade.
