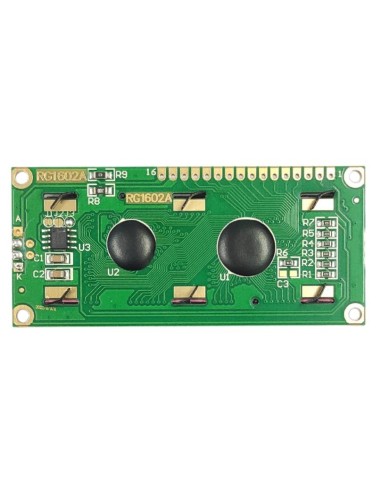

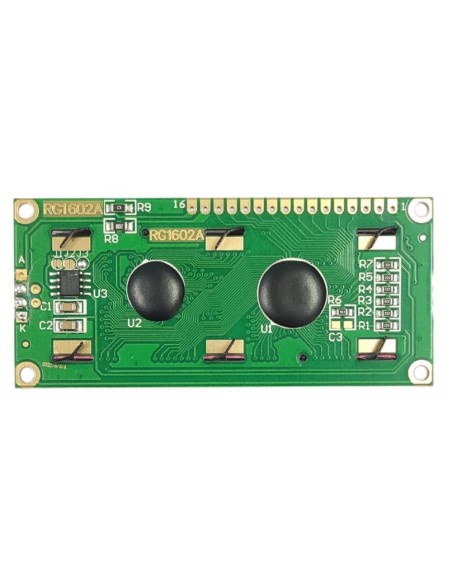

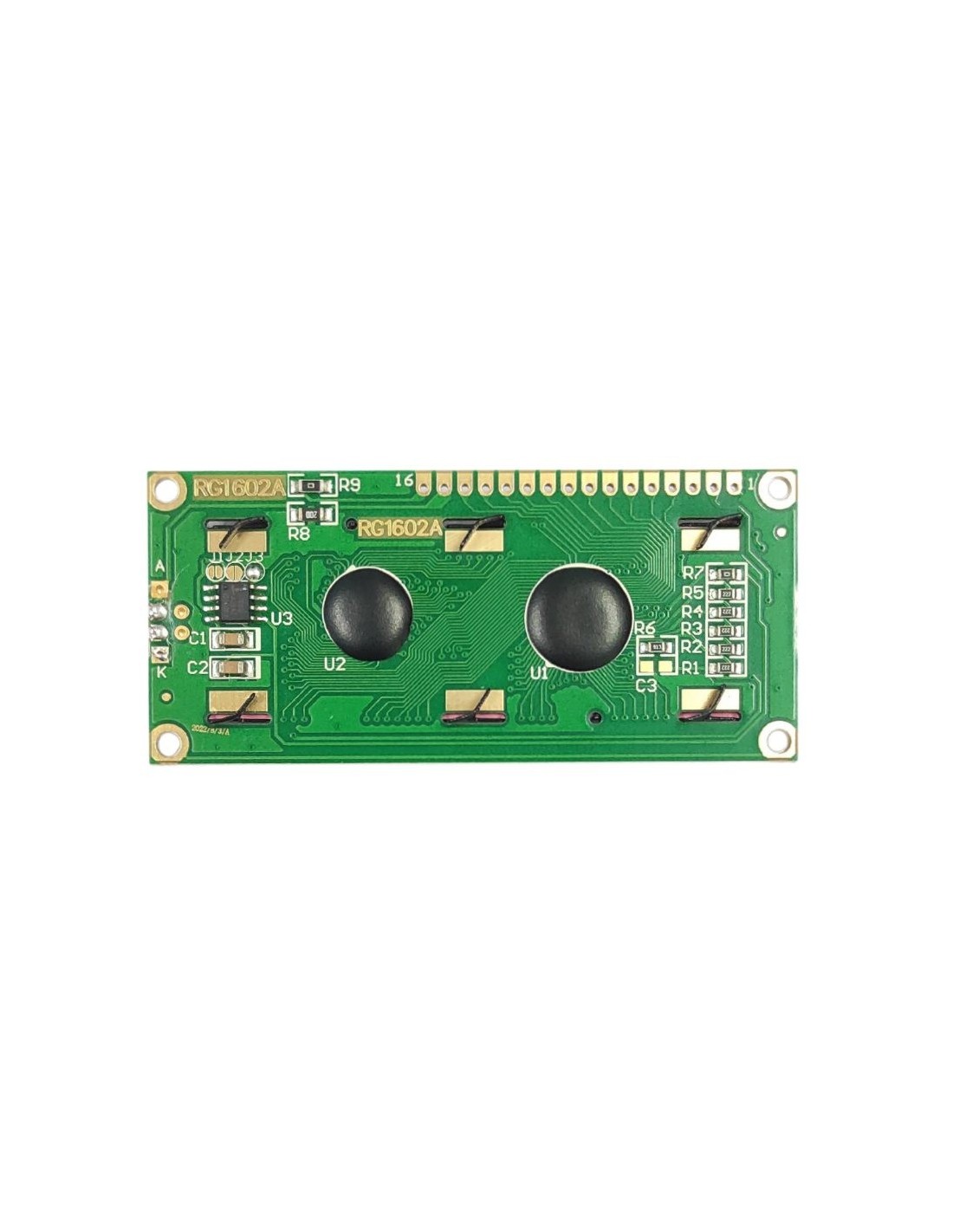

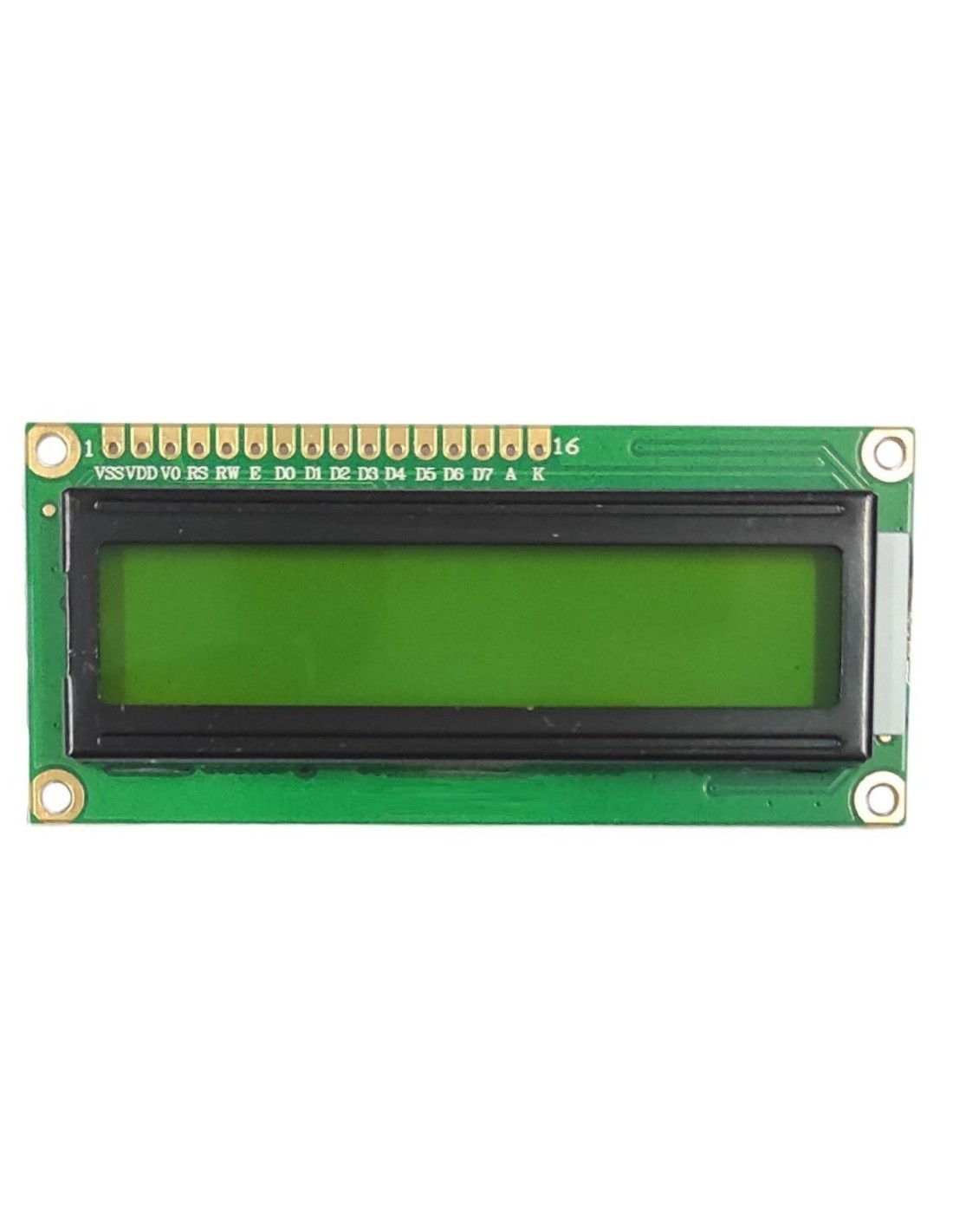

LCD 1602s 16X2 LCD 3.3v (ICL7660 INVERTER )

LCD 1602S 16x2 (3,3V, ICL7660)

O LCD 1602S 16x2 é um display alfanumérico compacto, capaz de exibir até 16 caracteres em 2 linhas, ideal para projetos eletrônicos que exigem baixo consumo e funcionamento em 3,3V DC. Diferente das versões tradicionais de 5V, este modelo incorpora o ICL7660 Inverter, que gera a tensão negativa necessária para o contraste do LCD, garantindo operação estável em sistemas de baixa tensão como ESP32, ESP8266, ARM Cortex-M e outros microcontroladores de 3,3V.

⚙️ Características Técnicas

• Formato: 16 colunas × 2 linhas (16x2)

• Tensão de operação: 3,3V DC

• Controlador: Compatível com HD44780 ou equivalentes

• Circuito adicional: ICL7660 Inverter integrado (gera tensão negativa para contraste)

• Backlight: LED (azul/branco ou verde/preto, dependendo do modelo)

• Interface: Paralela (modo 4 ou 8 bits), compatível com adaptadores I2C

• Dimensões típicas: ~80 × 36 × 12 mm

• Consumo: Baixo, adequado para sistemas portáteis e alimentados por bateria

✅ Benefícios

• Compatível com microcontroladores que operam em 3,3V, sem necessidade de conversores de nível lógico.

• Excelente contraste e visibilidade graças ao circuito de inversão integrado.

• Fácil integração com bibliotecas padrão (LiquidCrystal no Arduino, drivers em ESP-IDF, etc.).

• Suporte a caracteres customizados (até 8 definidos pelo usuário).

• Ideal para projetos compactos e de baixo consumo.

📌 Aplicações

• Projetos com ESP32, ESP8266 e Raspberry Pi Pico (3,3V).

• Sistemas portáteis alimentados por bateria.

• Interfaces de usuário em dispositivos embarcados.

• Exibição de dados de sensores, relógios digitais e menus interativos.
