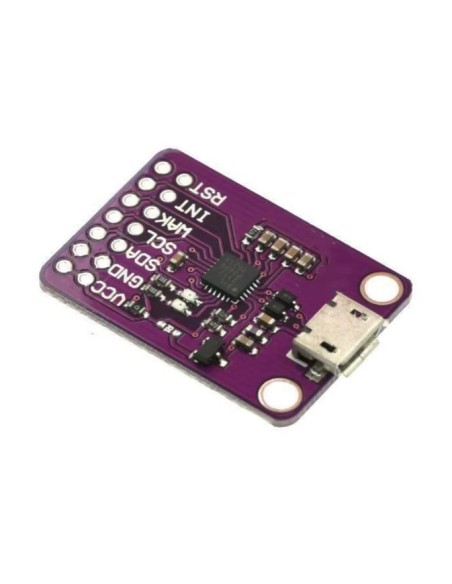

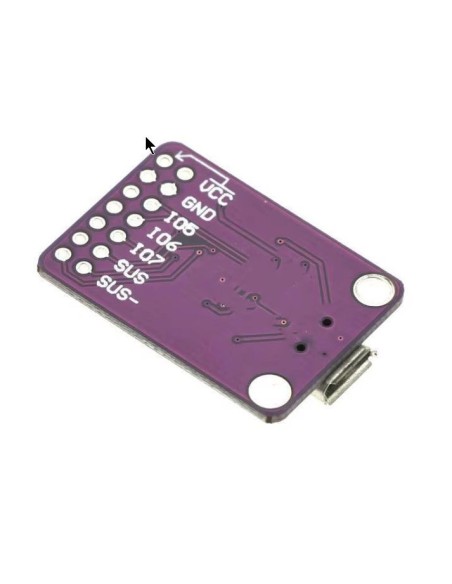

CP2112 é um bridge USB‑to‑I²C Silicon Labs

CP2112 – USB to I²C/SMBus Bridge – Silicon Labs

O CP2112, da Silicon Labs, é um controlador altamente integrado que faz a ponte entre USB 2.0 Full‑Speed e dispositivos I²C/SMBus, eliminando a necessidade de firmware complexo ou drivers proprietários. Ele combina em um único chip o controlador USB, transceptor, oscilador interno e 8 GPIOs configuráveis, permitindo comunicação direta com sensores, EEPROMs, displays e periféricos I²C a partir de qualquer computador.

Por ser reconhecido como um dispositivo HID padrão, funciona em Windows, macOS e Linux sem instalação de drivers especiais, acelerando o desenvolvimento e simplificando testes de bancada, automação e integração com sistemas embarcados.

Características do produto

• Ponte USB → SMBus/I²C totalmente integrada.

• Controlador USB 2.0 Full‑Speed com transceptor e oscilador embutidos.

• 8 GPIOs configuráveis como entrada, saída, push‑pull ou open‑drain.

• Configuração completa via GUI oficial da Silicon Labs, sem necessidade de firmware.

• Comunicação HID nativa — dispensa drivers complexos.

• Ideal para conectar sensores e dispositivos I²C diretamente ao PC.

Parâmetros técnicos

1. Alimentação via USB: 4.0 a 5.25 V

2. Alimentação própria: 3.0 a 3.6 V (I/O entre 1.8 V e VDD)

3. Temperatura de operação: –40°C a +85°C

4. Reset e regulador internos (saída 3.45 V)

5. Compatível com USB 2.0 Full‑Speed (12 Mbps)

6. Suporte ao modo USB Suspend via pino SUSPEND

7. 194 bytes de OTP ROM para informações personalizadas (VID, PID, strings, etc.)

8. 512 bytes de buffer SMBus, clock configurável e endereço I²C de 7 bits

9. APIs HID‑to‑SMBus para Windows, macOS e Linux, com documentação aberta

10. 8 GPIOs configuráveis e opção de saída de clock entre 48 kHz e 94 kHz

11. Aplicações: controladores portáteis, data‑loggers, USB dongles, testes de sensores e automação
