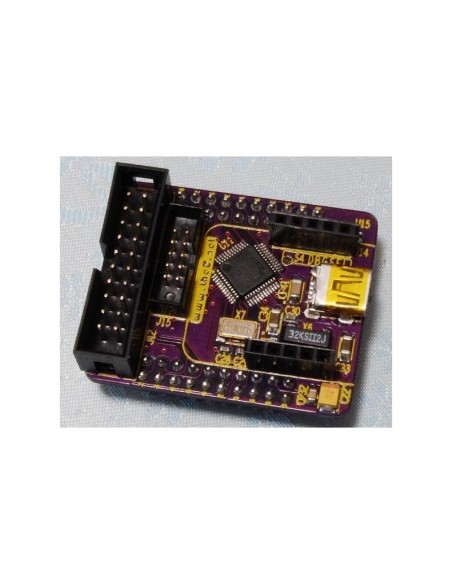

LPC2103

Resposta rápida:
O LPC2103 é um microcontrolador da NXP (antiga Philips) baseado em núcleo ARM7TDMI‑S, operando até 70 MHz, com 8–32 KB de Flash e 2–8 KB de SRAM, voltado para aplicações embarcadas de baixo custo que exigem comunicação serial, timers e ADC.

⚙️ Descrição técnica do LPC2103

• Núcleo ARM: ARM7TDMI‑S (suporte a instruções ARM de 32 bits e Thumb de 16 bits).
• Clock máximo: até 70 MHz com acelerador interno de 128 bits para execução rápida em Flash.
• Memória interna:
  • Flash: versões com 8 KB, 16 KB ou 32 KB.
  • SRAM: 2 KB, 4 KB ou 8 KB.
• Conversor A/D: ADC de 10 bits, até 8 canais, tempo de conversão de 2,44 µs por canal.
• Interfaces de comunicação:
  • 2 UARTs compatíveis com 16C550.
  • 2 I²C (até 400 kbit/s).
  • SPI/SSP com suporte a diferentes larguras de dados.
• Timers:
  • Dois timers de 32 bits com captura/compare.
  • Dois timers de 16 bits adicionais.
• GPIOs: até 32 pinos de propósito geral, tolerantes a 5 V.
• Interrupções: até 13 entradas externas, com controlador vetorizado configurável.
• Modos de baixo consumo: suporte a deep power‑down com retenção de SRAM e RTC.
• Pacote: LQFP48 compacto, ideal para aplicações com restrição de espaço.
