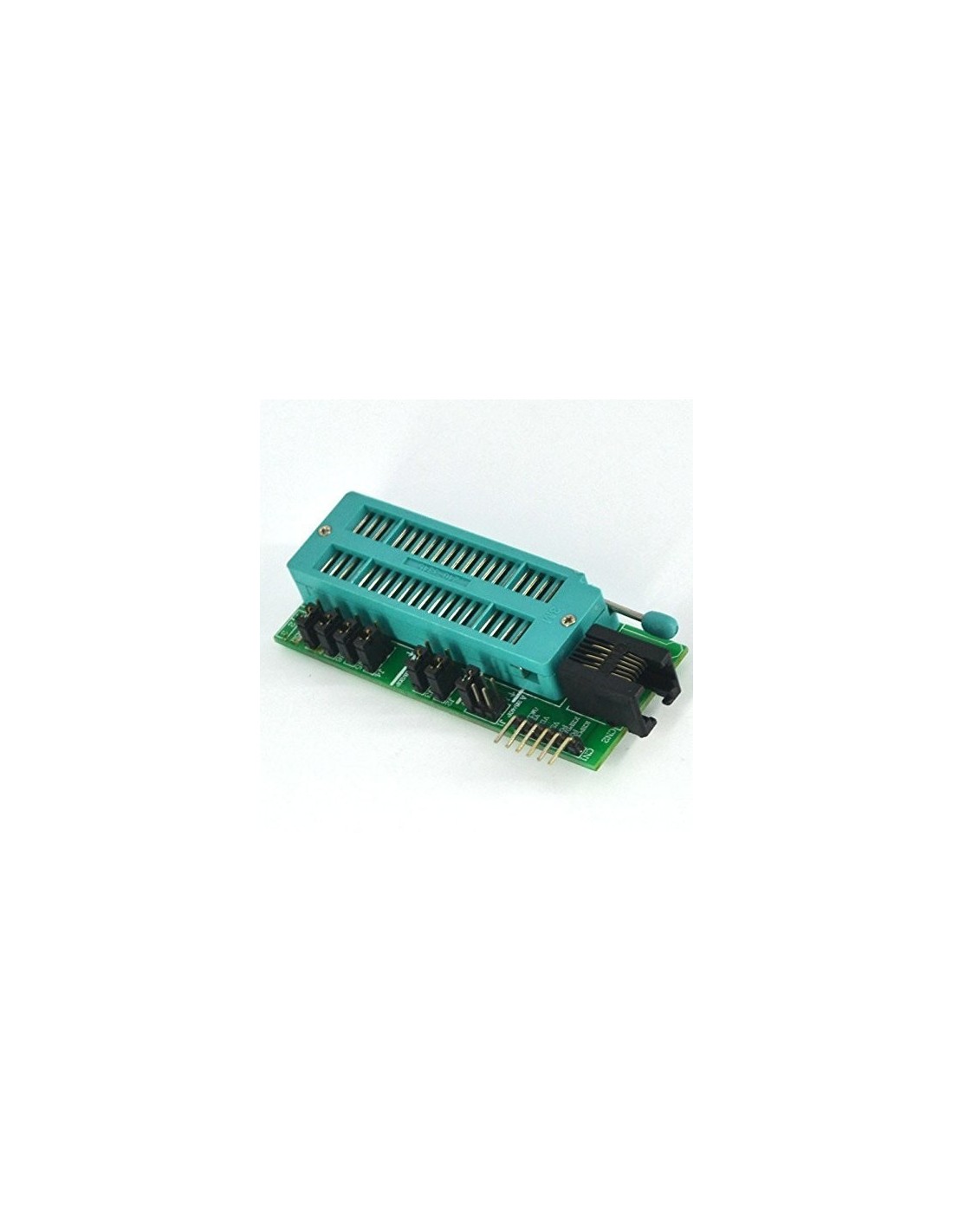

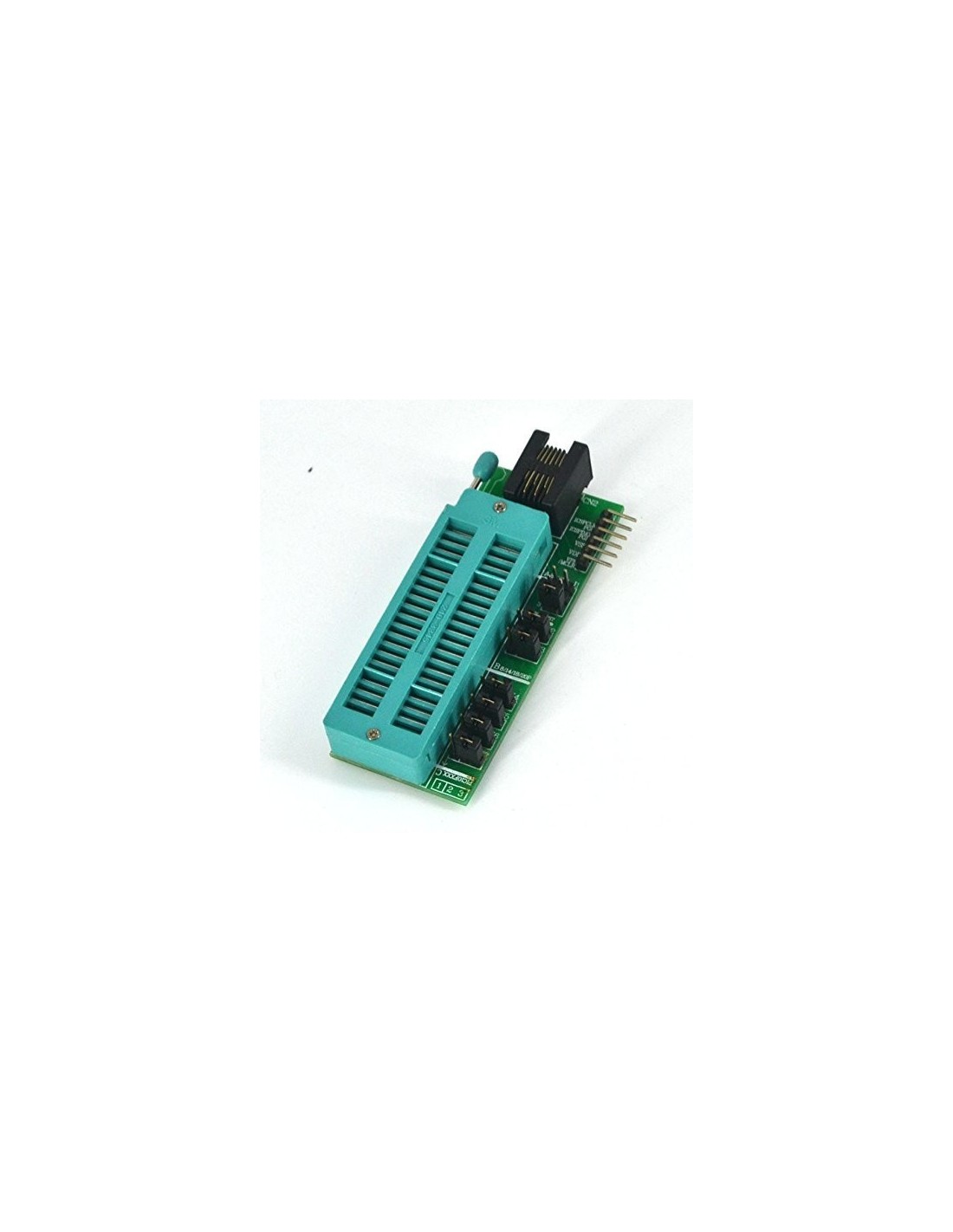

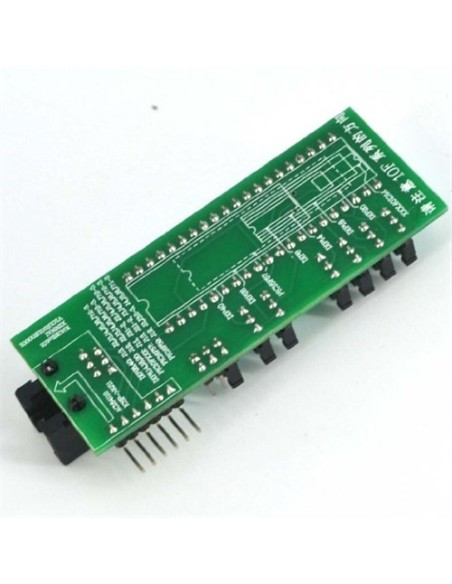

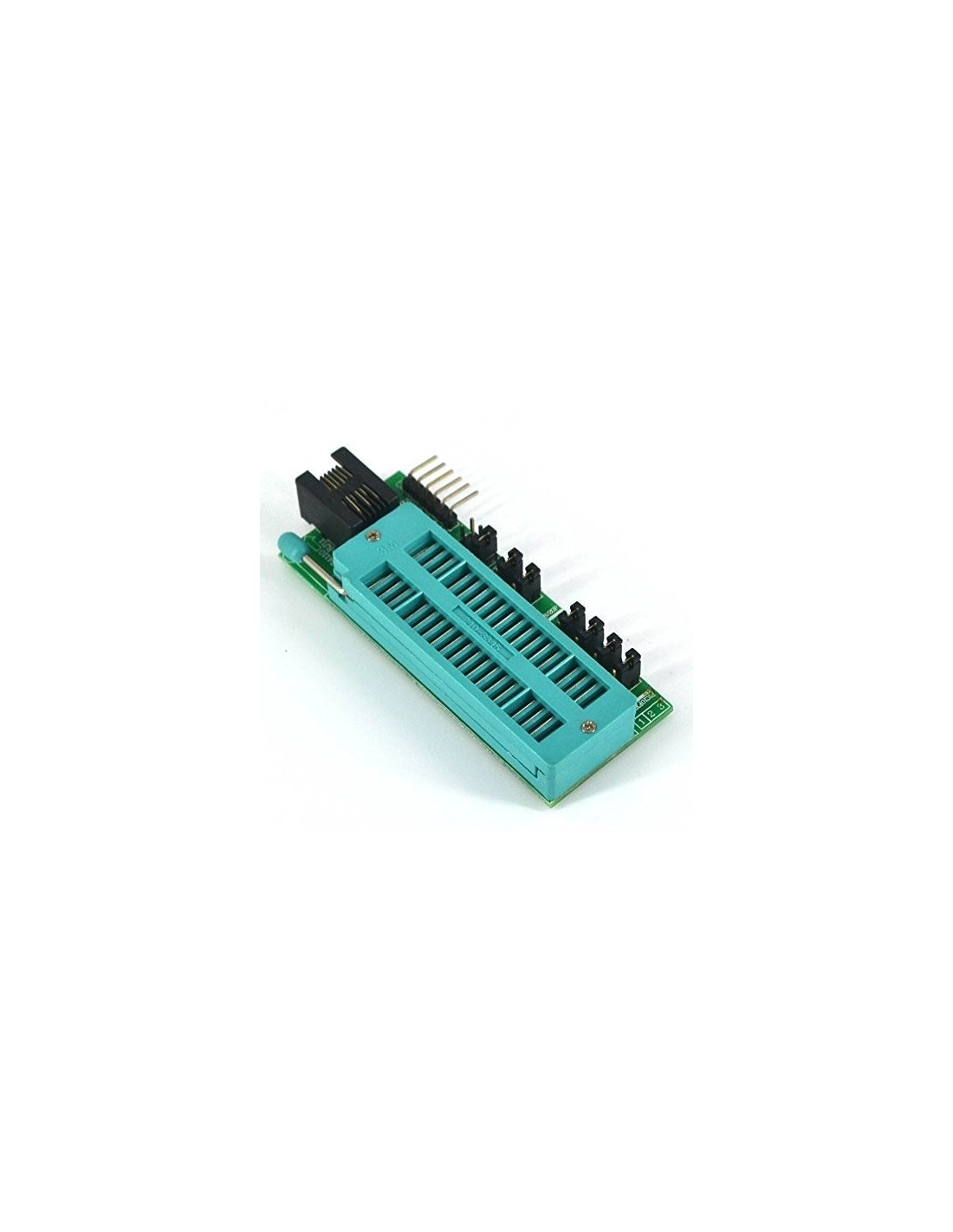

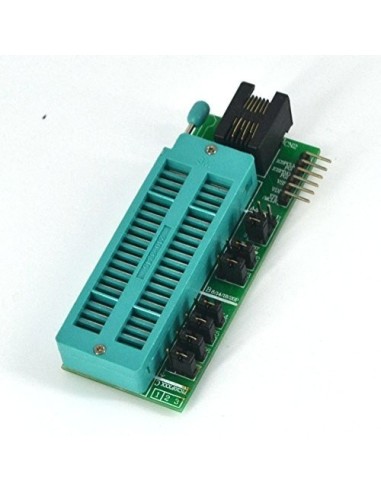

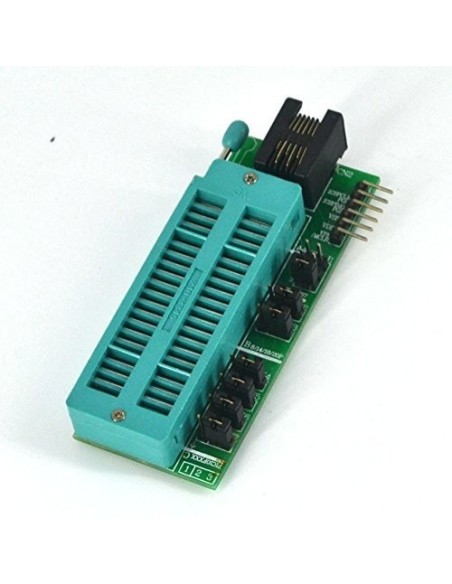

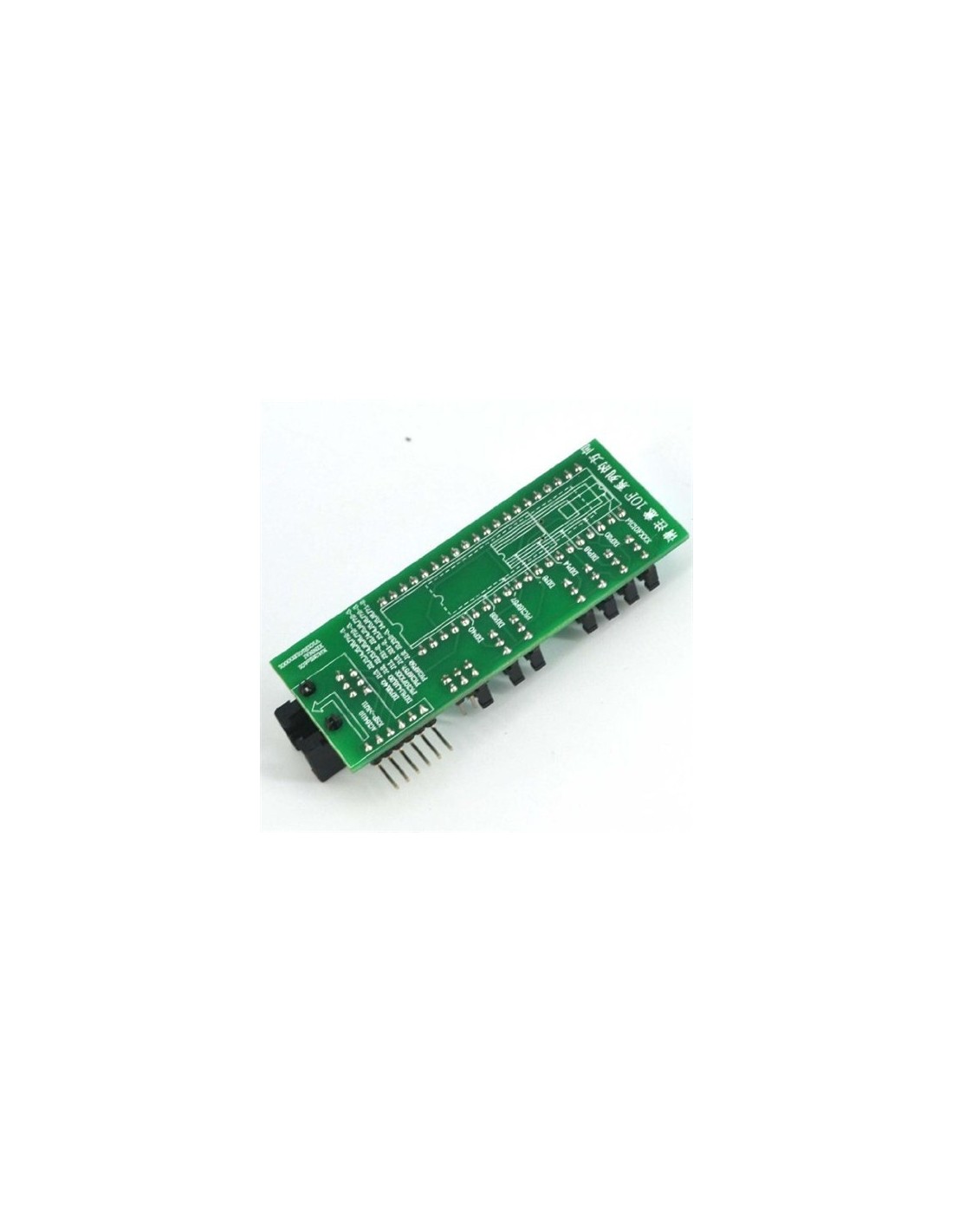

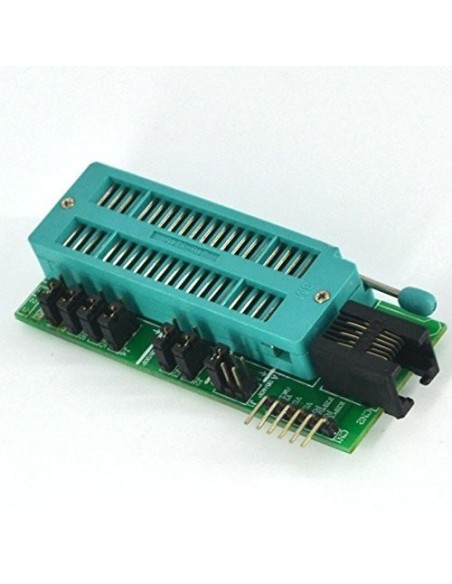

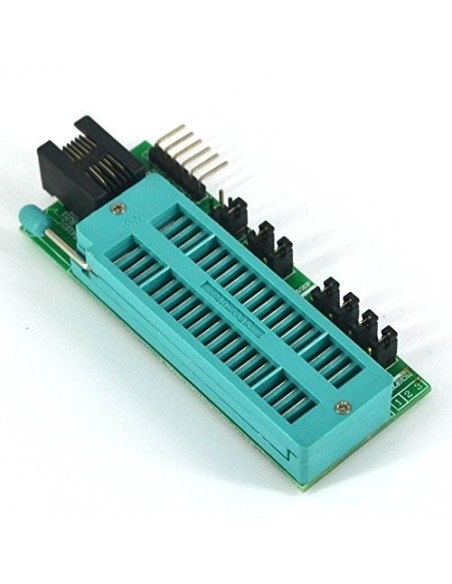

PIC Base Board Programming Adapter (ICD2 Compatible)

A PIC Base Board Programming Adapter para ICD2 é uma placa de interface projetada para facilitar a programação e depuração de microcontroladores Microchip PIC utilizando o programador/debugger ICD2.

Ela funciona como uma plataforma intermediária, permitindo conectar o ICD2 a diversos modelos de microcontroladores PIC em encapsulamentos DIP, oferecendo um ambiente organizado, seguro e confiável para gravação, testes e desenvolvimento de firmware.

Com suporte a alimentação regulada, socket para microcontroladores, conector ICSP padrão Microchip e headers de expansão, esta placa é ideal para laboratórios, ensino, manutenção eletrônica e desenvolvimento profissional.

✅ Características Principais

• Compatível com programadores/debuggers:
  • Microchip ICD2
  • PICkit (dependendo da versão da placa)
• Socket para microcontroladores PIC:
  • Suporte a encapsulamentos DIP (PIC16, PIC18, PIC24 – conforme modelo da placa)
• Conector ICSP padrão Microchip:
  • 6 pinos (VPP, VDD, GND, PGD, PGC, AUX)
• Alimentação:
  • Entrada 7–12 V
  • Regulador 5 V integrado
• Oscilador:
  • Área para cristal externo ou ressonador
• Recursos adicionais:
  • Botão de reset
  • LEDs de status
  • Headers com acesso a todos os pinos do microcontrolador
• Placa de circuito impresso de alta qualidade

✅ Aplicações

• Programação e depuração de microcontroladores PIC
• Desenvolvimento de firmware com MPLAB X
• Ensino de microcontroladores e eletrônica digital
• Bancadas de teste e manutenção
• Prototipagem rápida de projetos com PIC
• Teste de sensores, módulos e periféricos

✅ Vantagens

• Interface simples e direta para uso com ICD2
• Facilita a gravação e depuração de qualquer PIC DIP
• Elimina erros comuns de ligação em protoboard
• Ideal para iniciantes, técnicos e engenheiros
• Excelente custo‑benefício para laboratórios e oficina
