Xilinx XC95288XL CPLD

Dispositivo principal: Xilinx XC95288XL

• Fabricante: Xilinx (hoje parte da AMD).
• Família: XC9500XL (CPLD – Complex Programmable Logic Device).
• Modelo: XC95288XL.
• Tecnologia: CMOS de 0,35 µm, arquitetura não volátil baseada em EEPROM.
• Capacidade lógica:
  • 288 macrocélulas.
  • Aproximadamente 6.000 portas lógicas equivalentes.
• I/O: até 192 pinos de entrada/saída.
• Velocidade: tempos de propagação típicos de 5–7 ns.
• Alimentação: núcleo a 3,3 V, I/O tolerante a 5 V.
• Programação: via JTAG IEEE 1149.1.
• Pacotes disponíveis: TQFP e BGA.

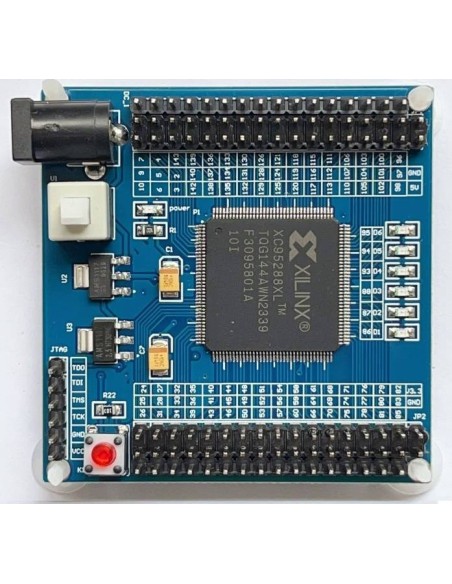

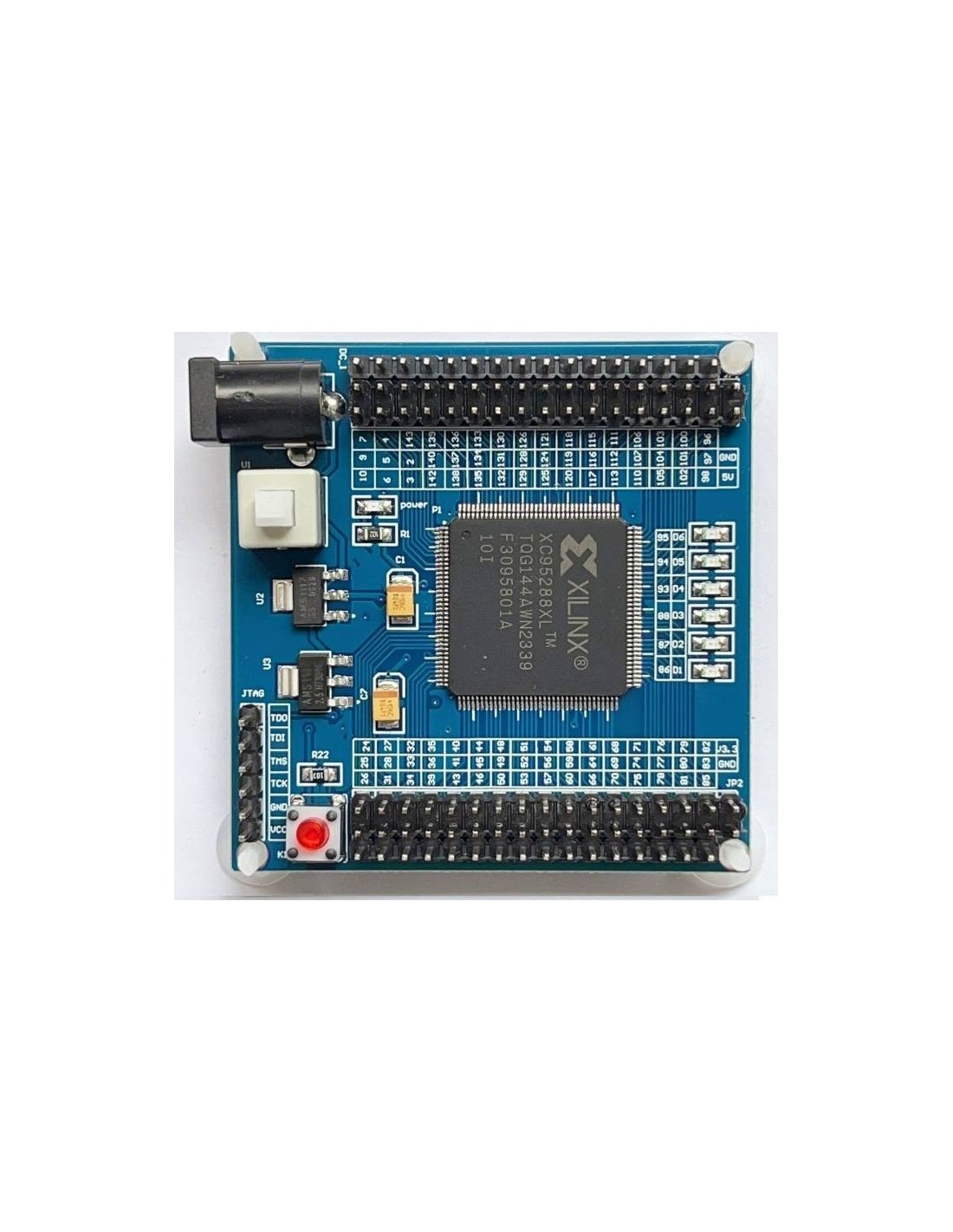

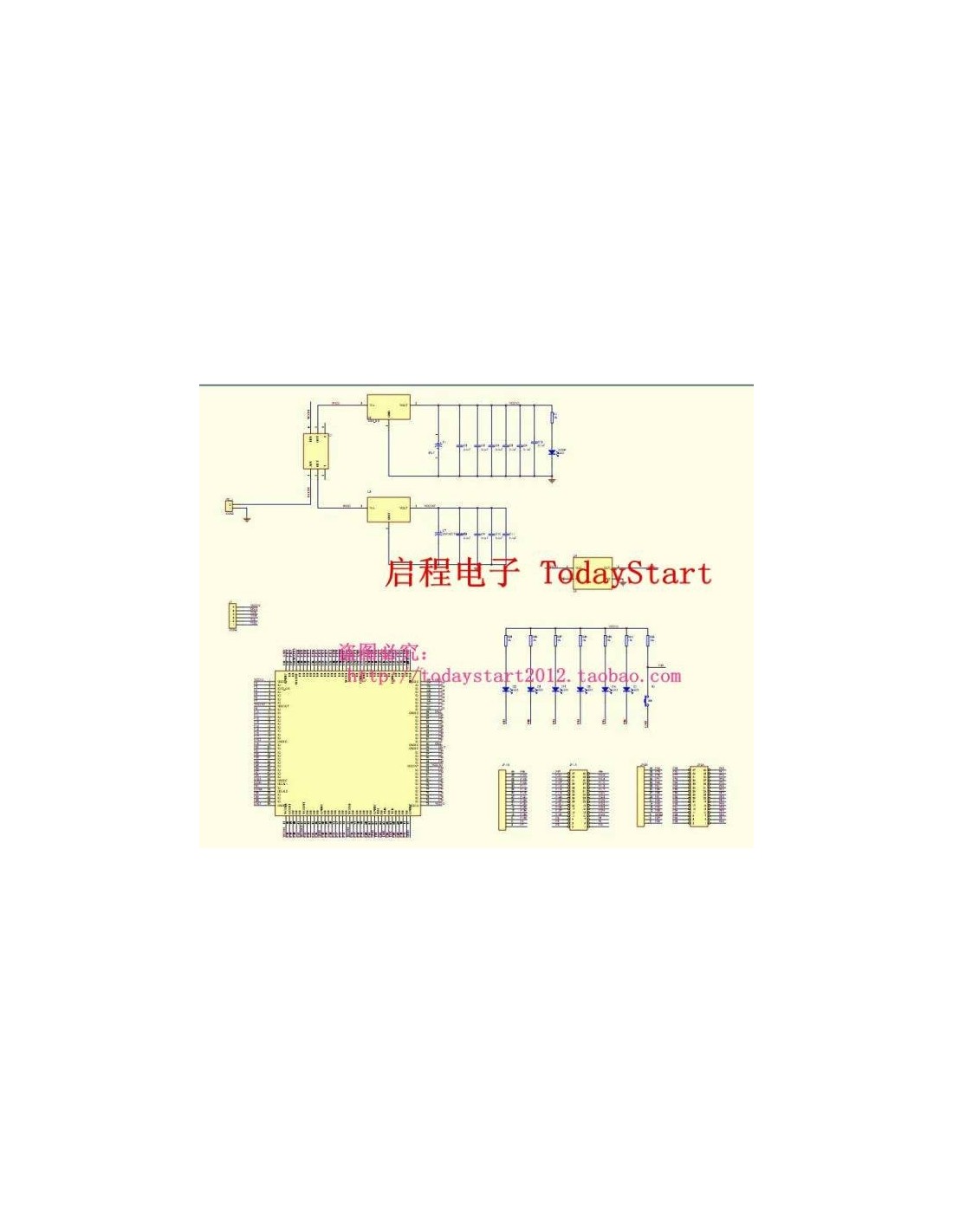

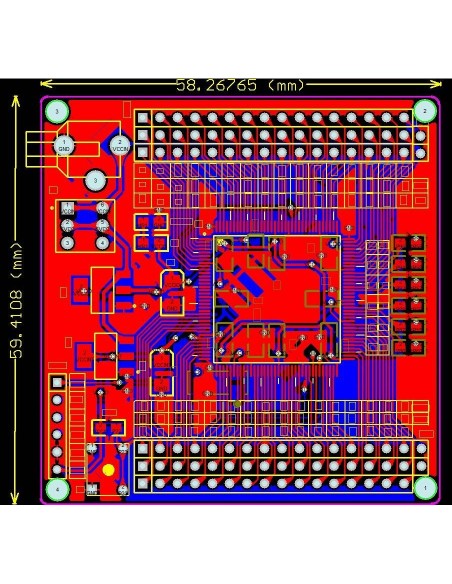

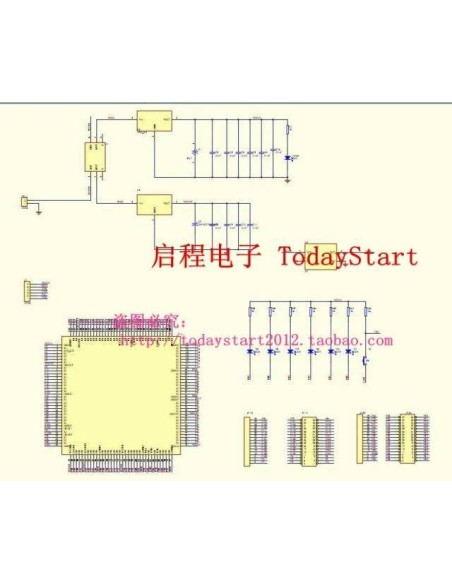

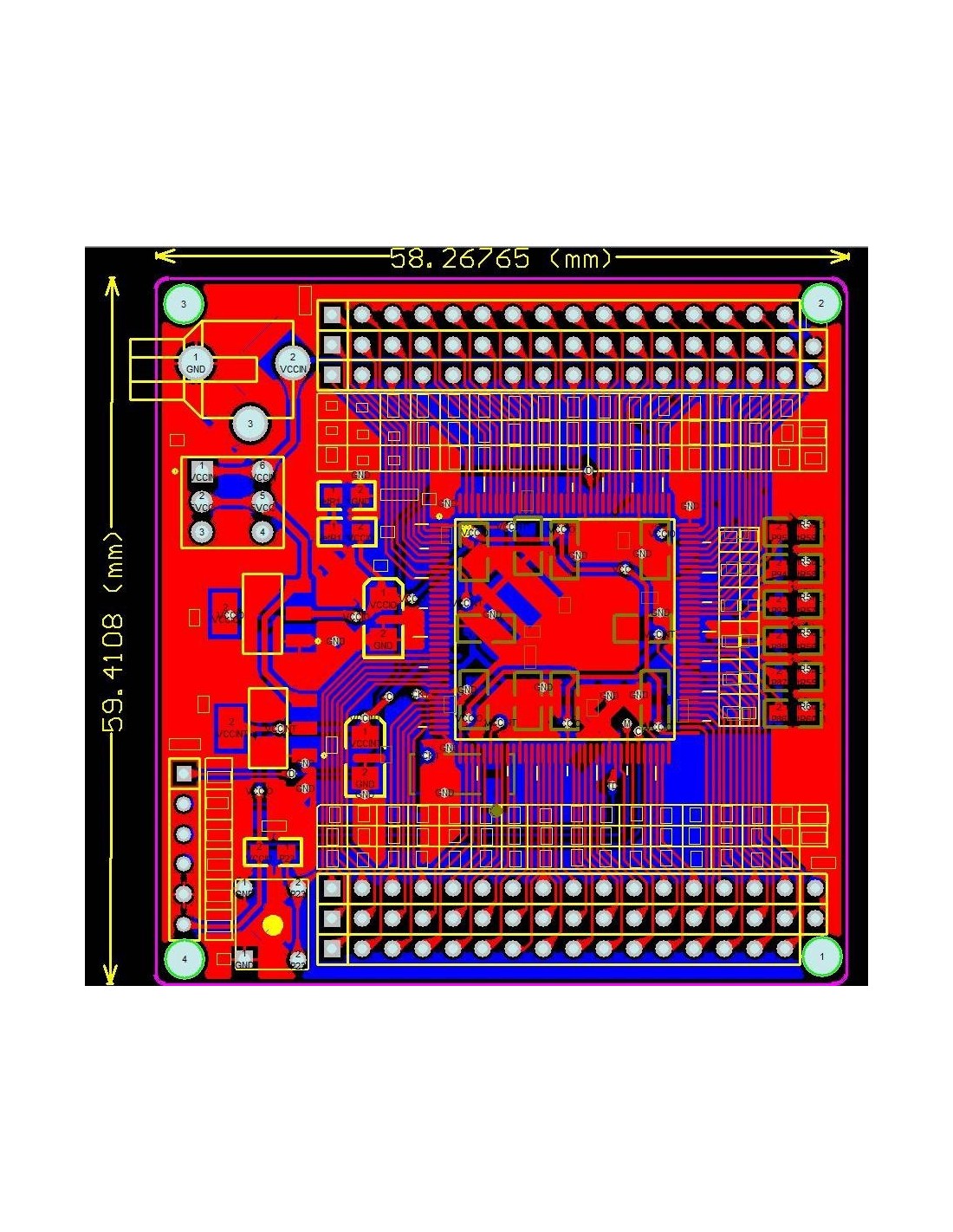

📊 Recursos da placa de desenvolvimento (LCStudio e similares)

• Formato compacto: geralmente estilo módulo DIP ou placa pequena para prototipagem.
• Conectores: headers para fácil uso em breadboards ou ligação a outros circuitos.
• Interfaces:
  • Conector JTAG para gravação e debug.
  • Reguladores de tensão integrados (5 V → 3,3 V).
• Recursos adicionais:
  • LEDs para testes lógicos.
  • Botões de entrada para experimentos básicos.
  • Oscilador de clock embutido.
• Compatibilidade: funciona com o software Xilinx ISE WebPACK (gratuito), usado para síntese e programação.

🔹 Aplicações típicas

• Educação: excelente para aprendizado de lógica programável e projetos acadêmicos.
• Prototipagem: ideal para testar decodificadores, multiplexadores, controladores simples.
• Interface: usado em projetos de comunicação serial, controle de periféricos e pequenos sistemas digitais.
• Indústria: pode servir em sistemas embarcados de baixo custo que exigem lógica fixa e confiável.
