Altera MAX II CPLD EPM240T100C5 LCStudio

Altera MAX II CPLD EPM240T100C5 usada em placas de desenvolvimento da LCStudio, Carlos:

🔹 Descrição do dispositivo

• Fabricante: Altera (hoje parte da Intel)
• Família: MAX II CPLD (Complex Programmable Logic Device)
• Modelo específico: EPM240T100C5
• Tecnologia: CMOS não volátil, baseada em arquitetura de células lógicas programáveis.

📊 Recursos principais do EPM240T100C5

• Capacidade lógica:
  • 240 macrocélulas (aprox. 2.500 portas lógicas equivalentes)
  • 8.192 bits de memória de configuração interna
• I/O:
  • Até 80 pinos de entrada/saída disponíveis
  • Pacote TQFP‑100 (100 pinos)
• Velocidade:
  • Tempo de propagação típico de 6 ns (velocidade C5)
• Memória interna:
  • RAM embutida para pequenas funções de armazenamento temporário
• Alimentação:
  • Núcleo: 1,8 V
  • I/O: 3,3 V (compatível com 5 V tolerante em algumas linhas)
• Programação:

• Suporte a JTAG (IEEE 1149.1)
• Ferramenta oficial: Quartus II (Intel/Altera)

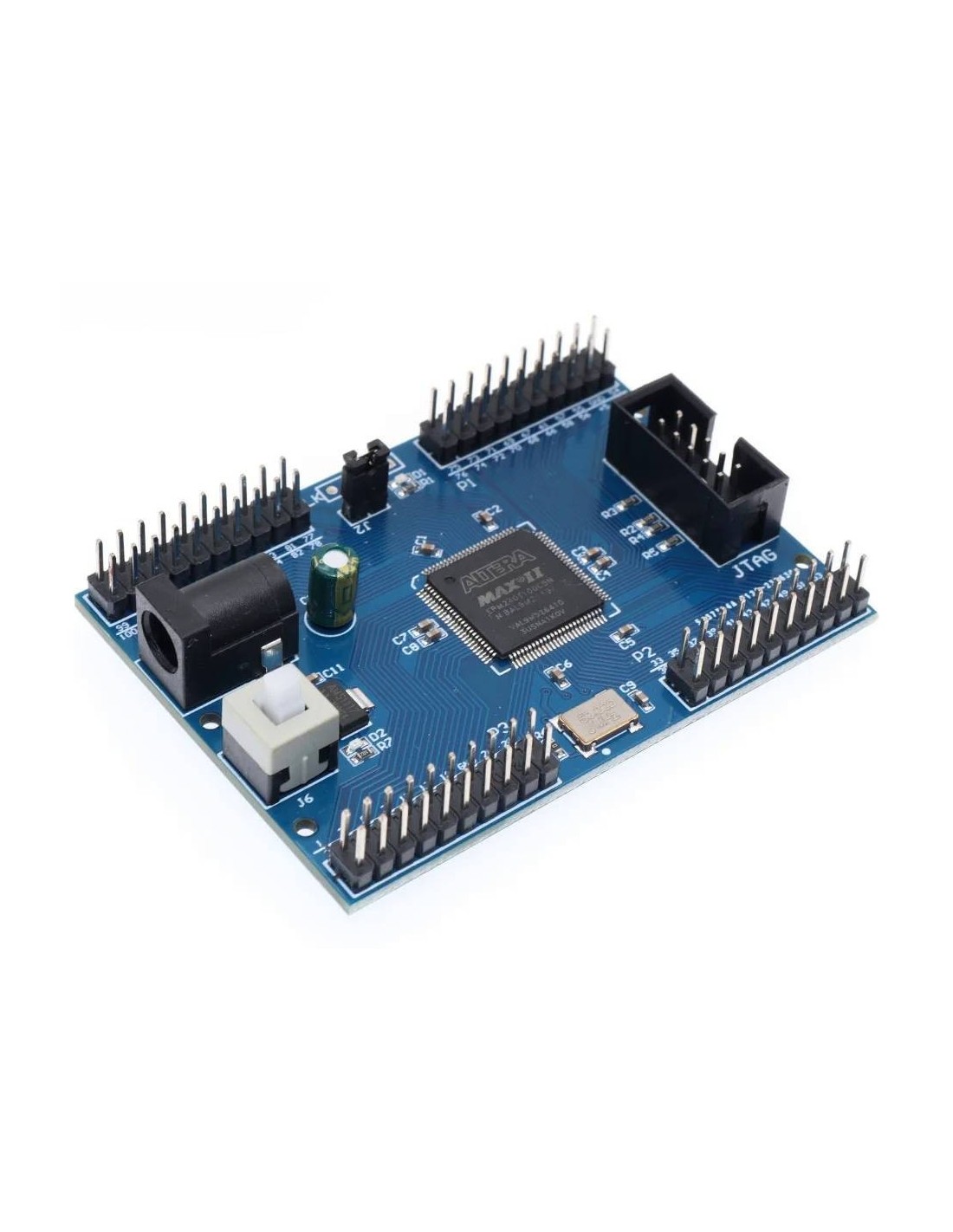

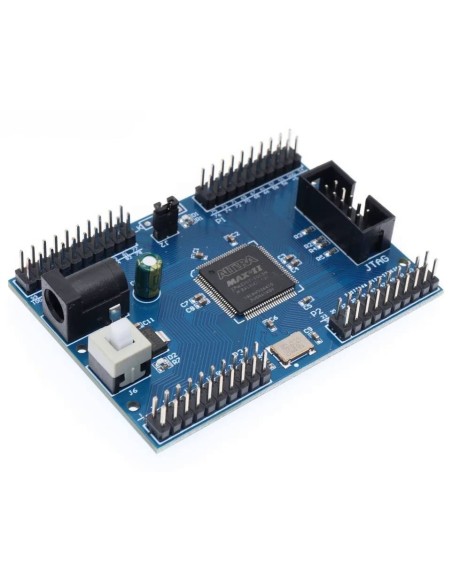

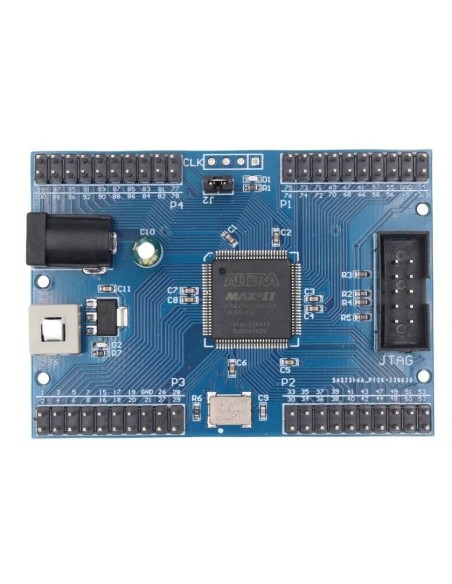

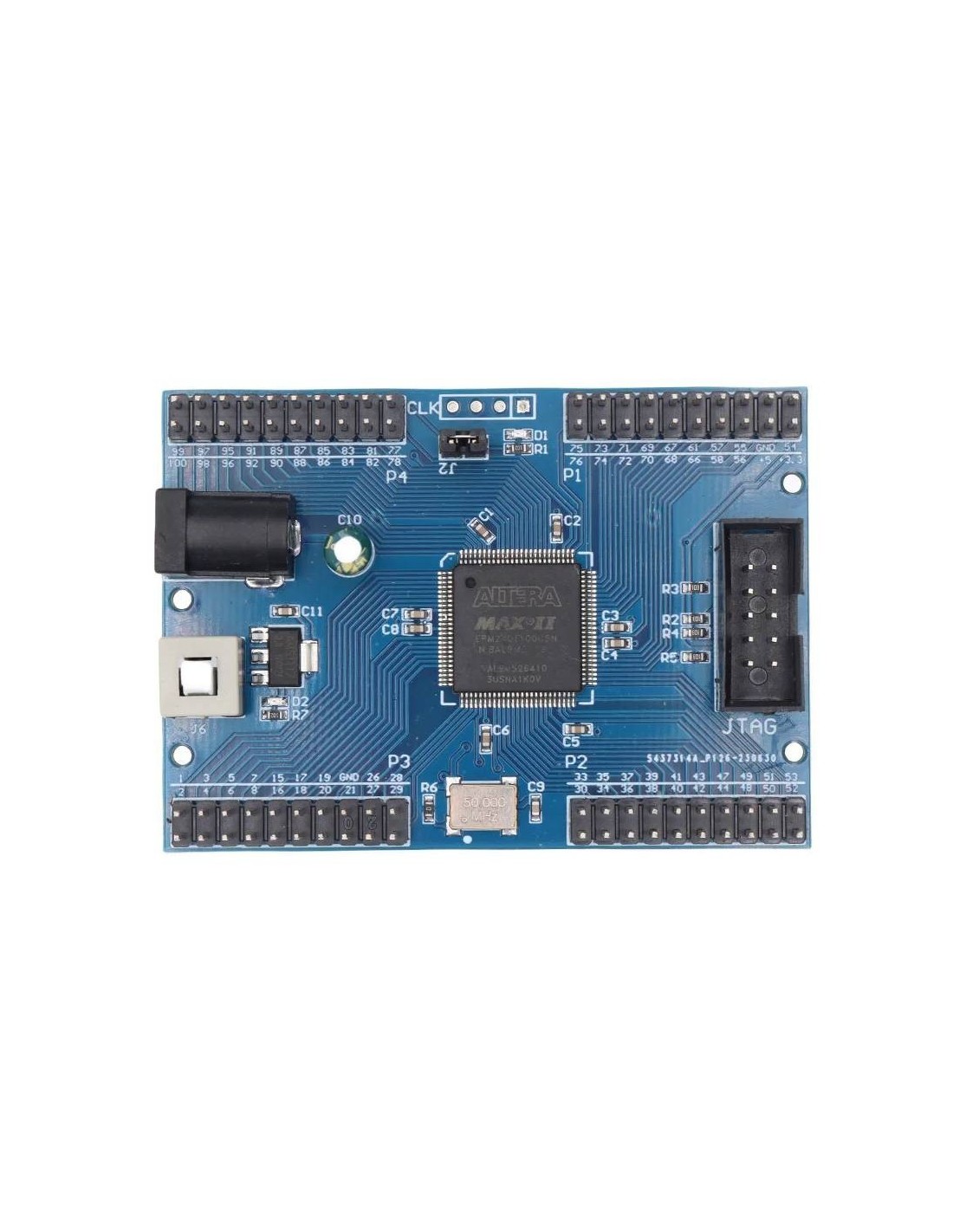

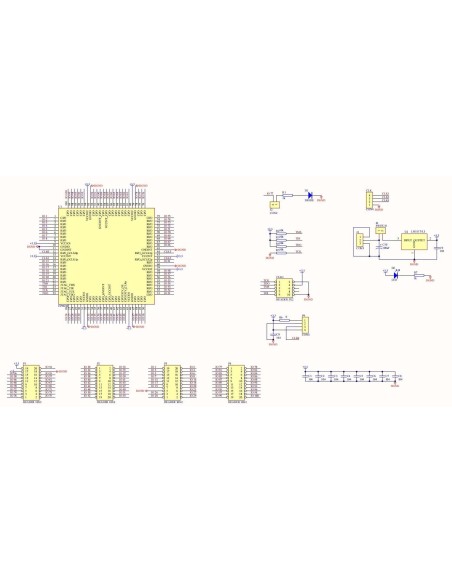

🔹 Placa LCStudio com EPM240

• Fabricante da placa: LCStudio (China)
• Formato: placa de desenvolvimento compacta, estilo módulo DIP ou board com headers.
• Recursos adicionais:
  • Conector JTAG para gravação e debug.
  • Reguladores de tensão integrados.
  • LEDs e botões para testes lógicos básicos.
  • Headers para fácil prototipagem em breadboard.
• Aplicações típicas:

• Aprendizado de lógica programável (CPLD).
• Prototipagem de sistemas digitais simples.
• Controle de sinais, decodificadores, multiplexadores.
• Pequenos sistemas de interface (ex.: comunicação serial, controle de periféricos).
