stc15f2k60s2 Placa de desenvolvimento 8051

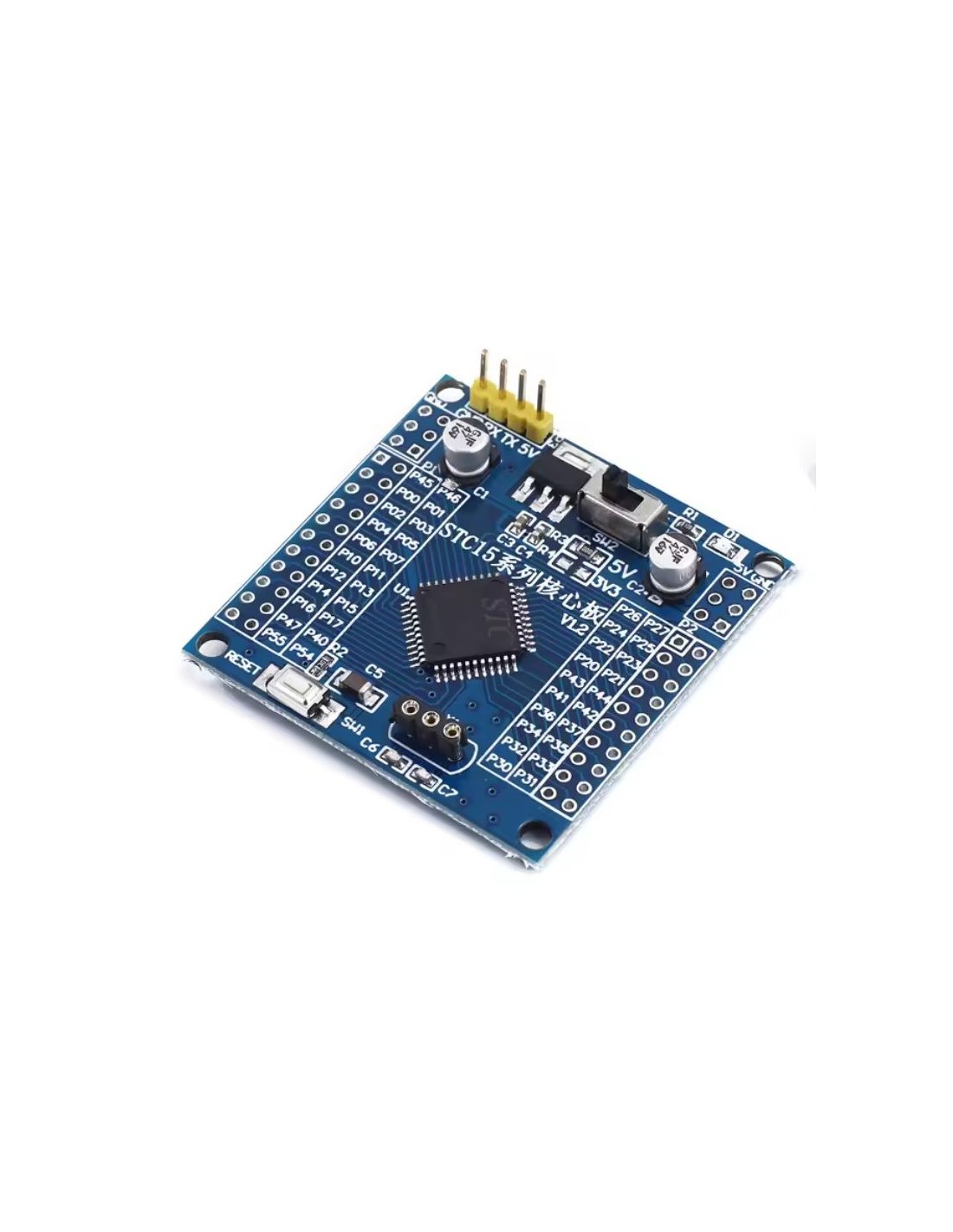

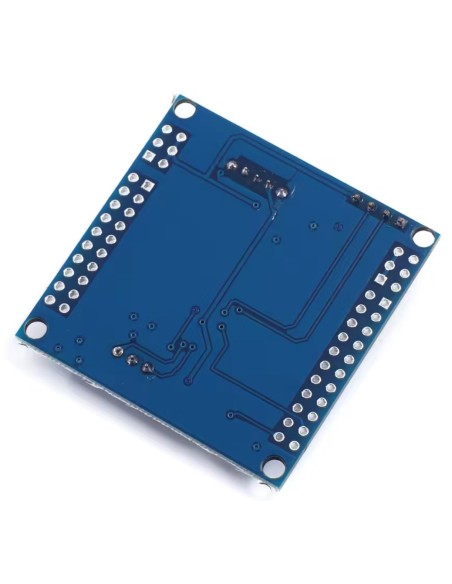

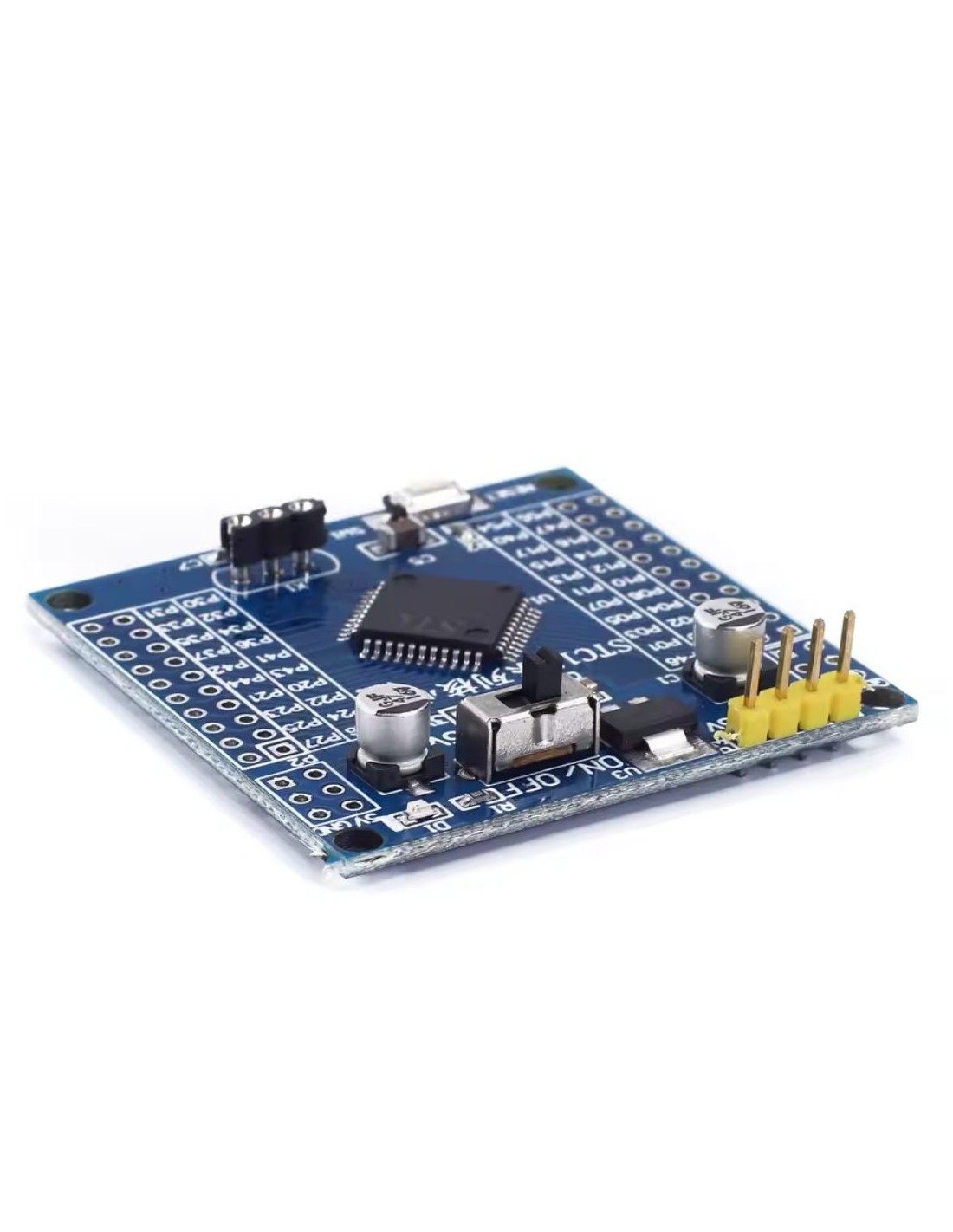

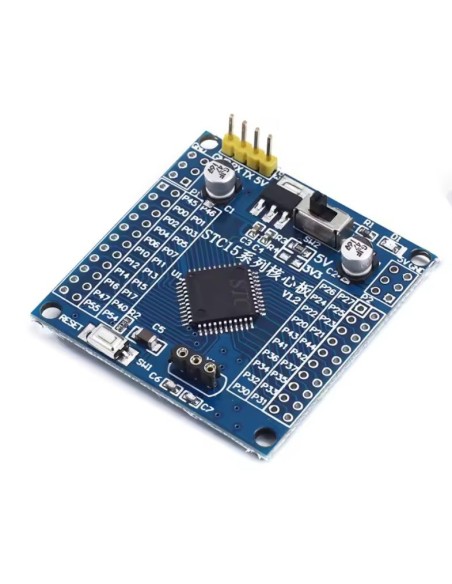

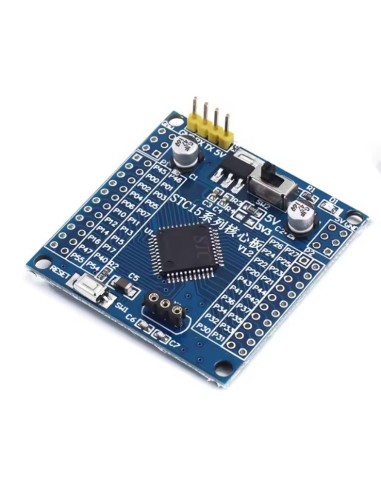

Placa de Desenvolvimento STC15F2K60S2 (Arquitetura 8051)

A placa de desenvolvimento STC15F2K60S2 é um módulo compacto e robusto projetado para aprendizado, prototipagem e desenvolvimento de sistemas embarcados baseados na arquitetura 8051.
Ela utiliza o microcontrolador STC15F2K60S2, um chip industrial de alta performance, compatível com o conjunto de instruções MCS‑51, porém muito mais rápido e moderno.

🧠 1. Microcontrolador – STC15F2K60S2

• Arquitetura: 8051 compatível
• Núcleo: Enhanced 8051 (até 8× mais rápido que o 8051 clássico)
• Clock interno: até 35 MHz
• Memória Flash: 60 KB
• RAM: 2 KB
• EEPROM: integrada
• Tensão de operação: 3.3V a 5V
• Periféricos internos:

• 2× UART
• 2× I²C
• 2× SPI
• 4× Timers
• 1× ADC de 8 canais
• PWM
• Watchdog
• Comparadores analógicos

🔌 2. Recursos da Placa (conforme o módulo da sua imagem)

1. Chip STC15F2K60S2‑28I (versão industrial)

Alta estabilidade e operação confiável em ambientes exigentes.

2. LED indicador de energia

Mostra quando a placa está alimentada.

3. Botão de Reset

Permite reiniciar o microcontrolador rapidamente.

4. Regulador de tensão 3.3V onboard

Permite alimentar a placa com 5V e obter 3.3V para periféricos.

5. Soquete para cristal externo

Permite trocar o cristal facilmente para ajustar a frequência de operação.

6. Pinos RXD, TXD, GND e 5V reservados

Usados para:

• Programação via USB‑TTL
• Alimentação da placa
• Comunicação serial

7. Chave liga/desliga (Power Switch)

Desliga a placa sem remover cabos.

8. Quatro furos de fixação

Facilitam montagem em gabinetes, robôs ou protótipos.

9. Interfaces de alimentação 5V e 3.3V

Disponíveis para módulos externos.

10. Barramentos de expansão (2× headers 2,54 mm)

Todos os pinos P0 a P4 do microcontrolador são expostos, permitindo:

• GPIO
• ADC
• PWM
• UART
• I²C
• SPI
• Interrupções externas

🧩 3. Aplicações Típicas

• Automação residencial
• Controle industrial
• Robótica
• Sistemas embarcados educacionais
• Sensores e aquisição de dados
• Controle de motores
• Interfaces seriais
• Projetos que exigem baixo consumo

🟢 4. Vantagens da Placa

• Compatível com 8051, mas muito mais rápida
• Fácil de programar via USB‑TTL
• Regulador 3.3V integrado
• Headers completos para prototipagem
• Ideal para iniciantes e profissionais
• Custo muito baixo
