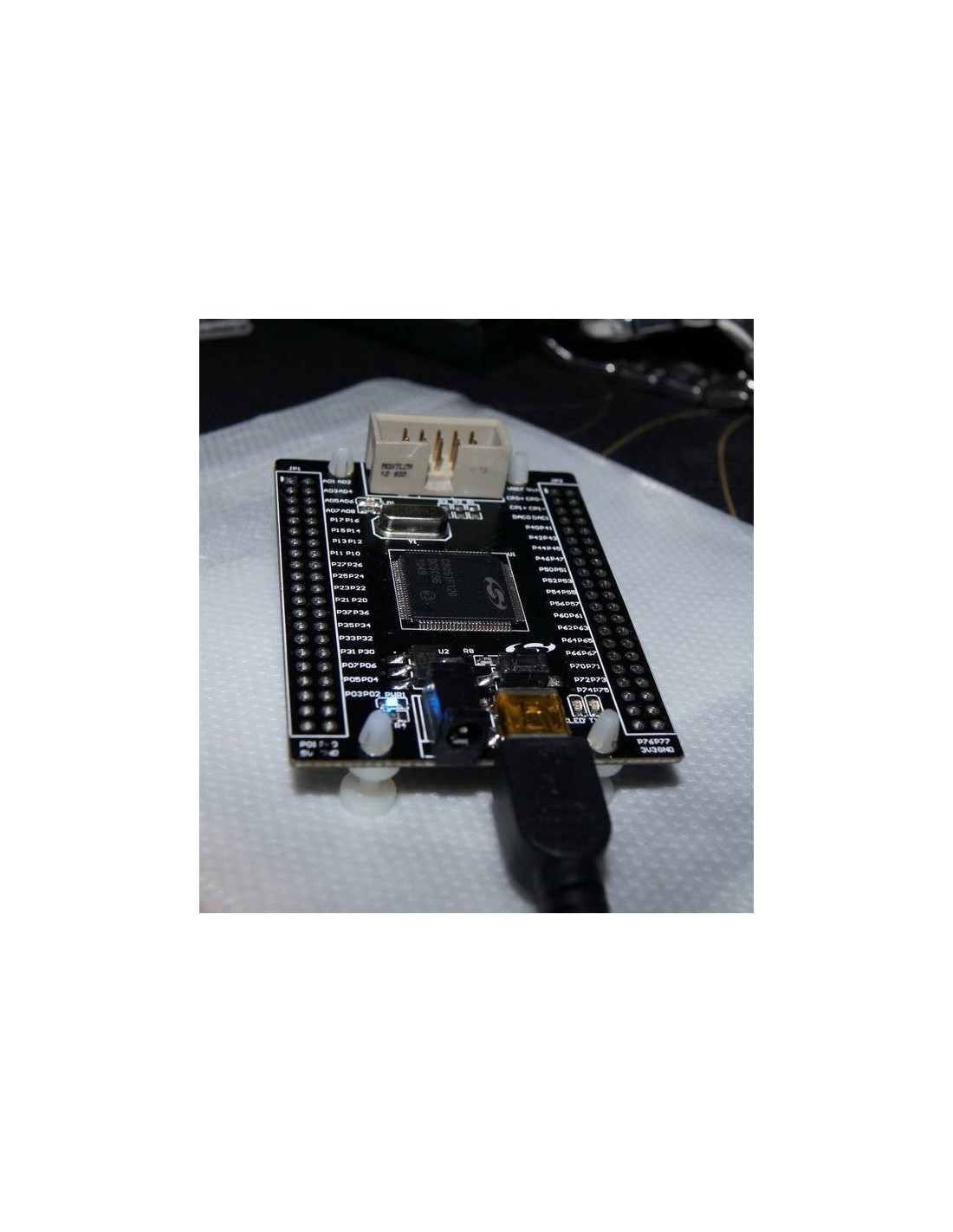

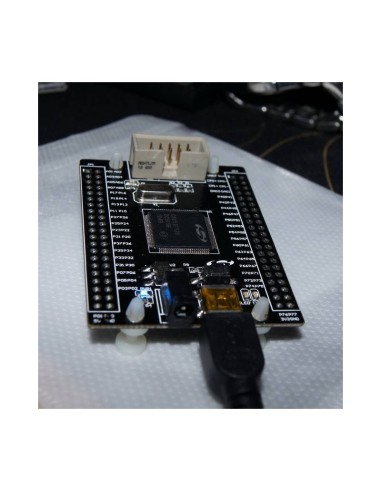

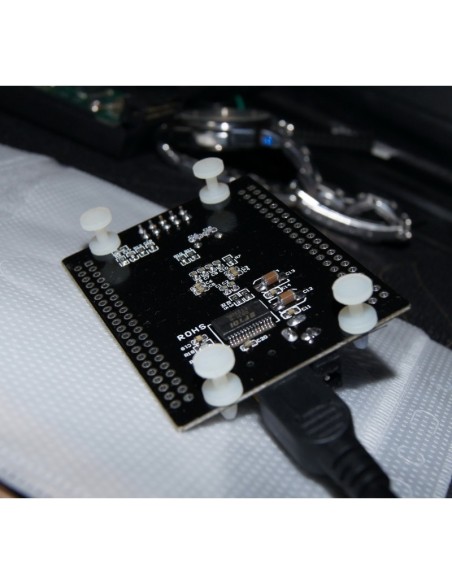

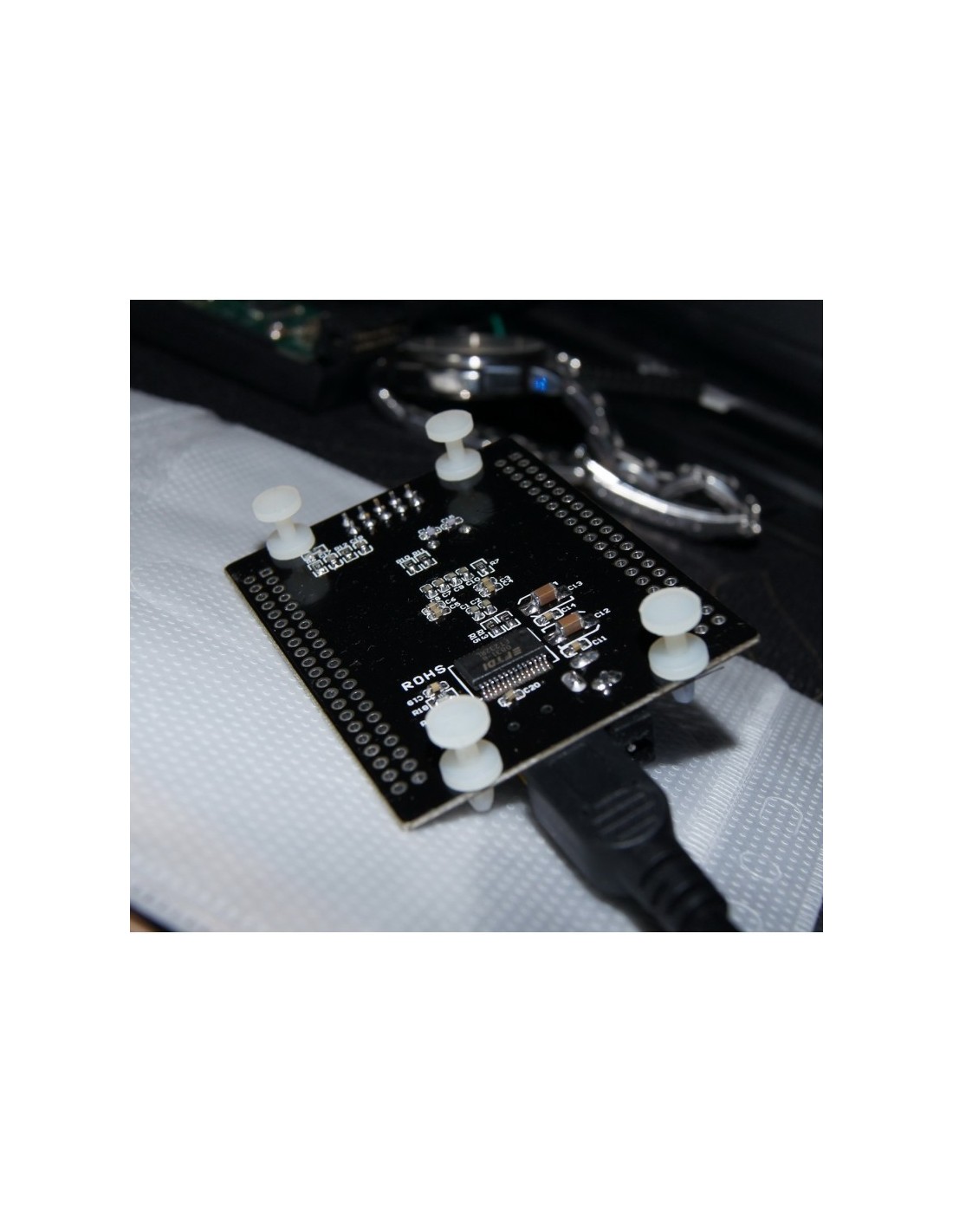

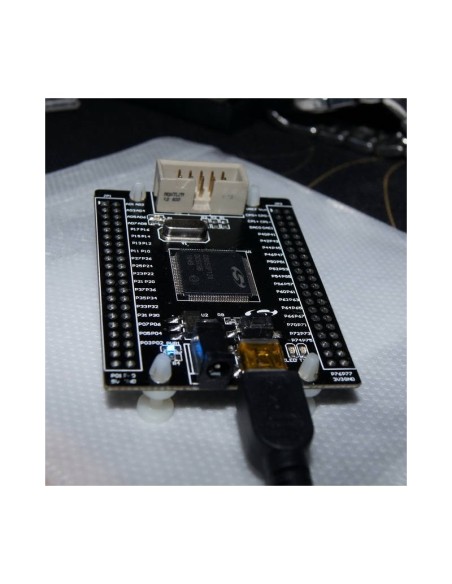

C8051F120 DEVELOPMENT BOARD 12-BIT DA/AD FT232RL USB

C8051F120 Development Board é uma placa de desenvolvimento baseada nos microcontroladores da família C8051F120/1/2/3 da Silicon Labs. Esses dispositivos são MCUs de sinal misto altamente integrados, com núcleo compatível com 8051, projetados para aplicações que exigem alto desempenho, conversão analógica precisa e múltiplas interfaces de comunicação.

A placa inclui suporte a USB via FT232RL, facilitando a programação e comunicação com o PC, além de oferecer recursos completos para prototipagem e testes de sistemas embarcados.

🔧 Especificações técnicas principais

• Microcontrolador: C8051F120/121/122/123 (núcleo CIP-51 compatível com 8051).
• Velocidade de processamento: até 100 MIPS com pipeline otimizado.
• Entradas/Saídas digitais:
  • 64 pinos de I/O (C8051F120/122).
  • 32 pinos de I/O (C8051F121/123).
• Memória:
  • 64 KB de memória Flash programável in-system.
  • 4352 bytes de RAM on-chip (4096 + 256).
  • Interface para memória externa de até 64 KB.
• Conversores analógicos:
  • ADC de 12 bits (C8051F120/121) ou 10 bits (C8051F122/123).
  • Taxa de amostragem de até 100 ksps.
  • 8 canais com PGA e multiplexador analógico.
  • Dois DACs de 12 bits com temporização programável.
• Interfaces de comunicação:
  • SPI.
  • SMBus/I²C.
  • 2 UARTs.
• Temporizadores:
  • 5 timers universais de 16 bits.
  • Array programável de contadores/temporizadores com 5 módulos de captura/compare.
• Recursos adicionais:

• Interface de depuração in-system não intrusiva.
• Watchdog timer integrado.
• Monitor de tensão (VDD).
• Sensor de temperatura on-chip.

📌 Características principais

• Alto desempenho: núcleo 8051 otimizado para até 100 MIPS.
• Conversão analógica precisa: ADC de 12 bits e DACs integrados.
• Versatilidade: múltiplas interfaces de comunicação (SPI, I²C, UART).
• Facilidade de desenvolvimento: depuração completa e programação via USB (FT232RL).
• Aplicações mistas: ideal para sistemas que combinam processamento digital e sinais analógicos.
