Módulo DC‑DC Booster Tensão de entrada: 0,9 V a 5 V DC Saida 5V para USB

Módulo DC‑DC Booster + USB Boost Power Module

A seguir está a descrição combinada dos dois módulos mostrados nas imagens enviadas: o DC‑DC Booster Power Module e o USB Boost Power Module. Ambos são conversores elevadores de tensão (step‑up), ideais para projetos alimentados por baterias.

1. DC‑DC Booster Power Module  ( BL8230‑50 )

Especificações

• Tensão de entrada: 0,9 V a 5 V DC
• Alimentação: 1 ou 2 baterias
• Corrente de saída (1 bateria): 200–300 mA
• Corrente de saída (2 baterias): 500–600 mA
• Eficiência de conversão: até 96%
• Faixa de temperatura: –40 °C a +85 °C
• Indicador de funcionamento: LED integrado
• Porta USB: não incluída (pode ser soldada)
• Dimensões: 23 mm × 16 mm

2. USB Boost Power Module

Características do Produto

• Tipo: Módulo elevador de tensão com saída USB
• Design: simples, compacto e fácil de usar
• Indicador de funcionamento: LED integrado
• Estabilidade: desempenho estável e confiável
• Aplicações: carregamento USB, alimentação de pequenos dispositivos, projetos DIY

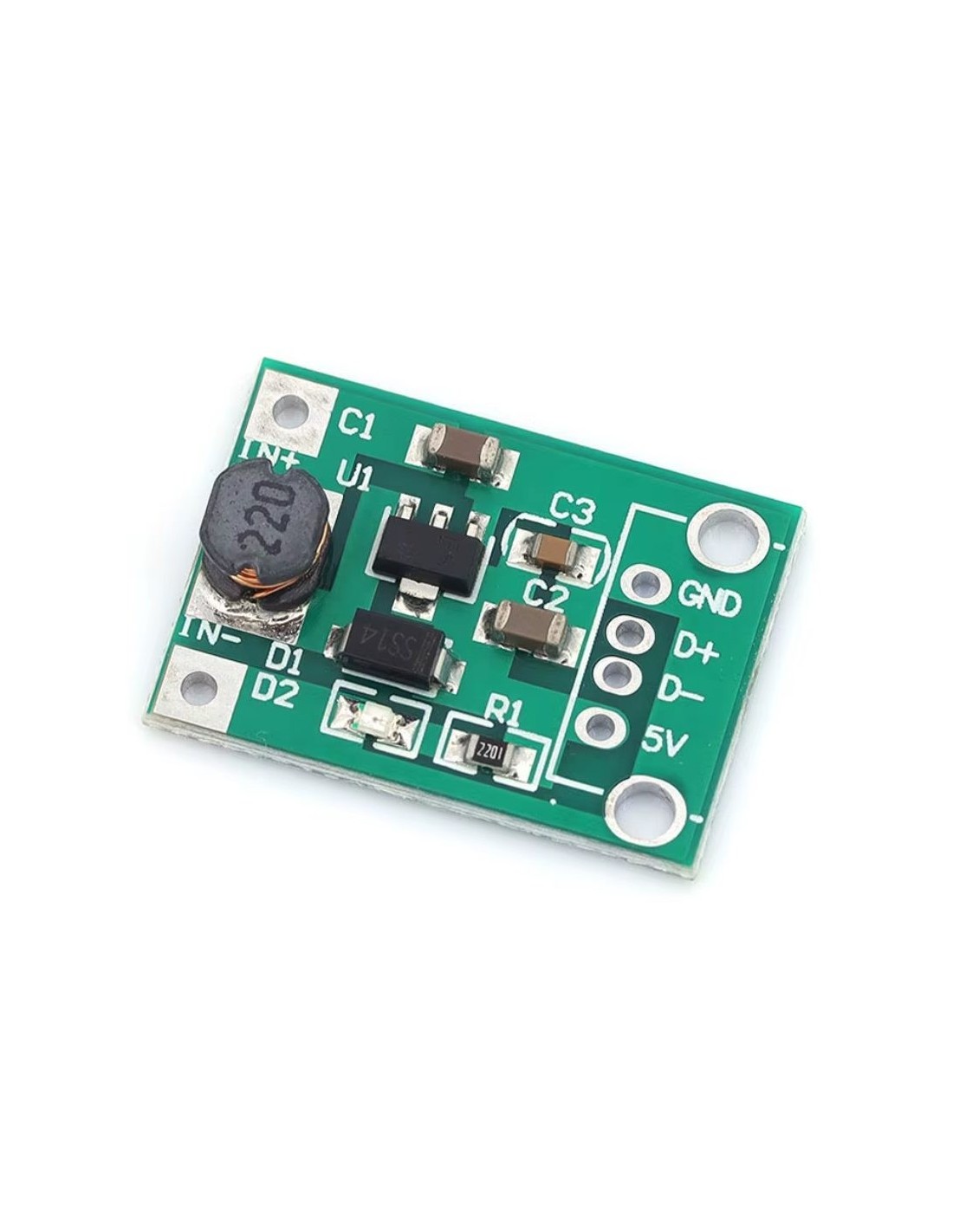

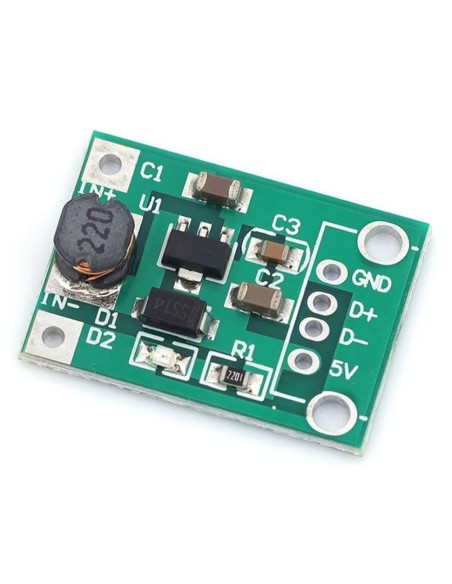

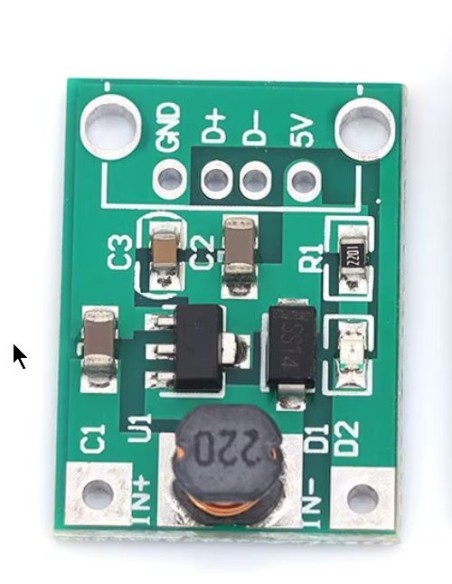

Componentes e Recursos Visíveis

• Chip controlador DC/DC PFM (modulação por frequência de pulso)
• Indicador de tensão de entrada
• Pontos de conexão identificados na placa:

• IN+ (entrada positiva)
• GND (terra)
• D+ / D‑ (linhas de dados USB)
• 5V (saída regulada)
• D2 (provavelmente LED ou ponto de teste)
