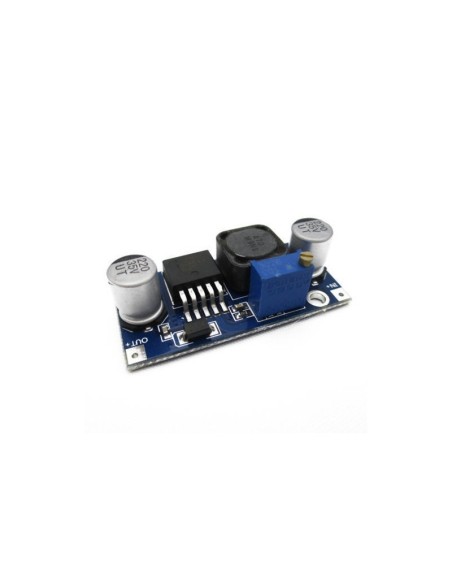

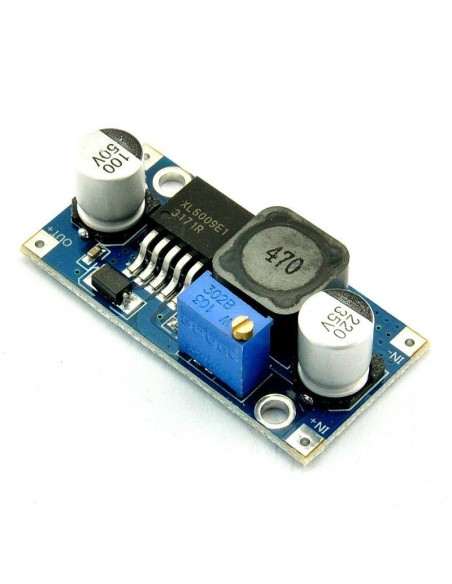

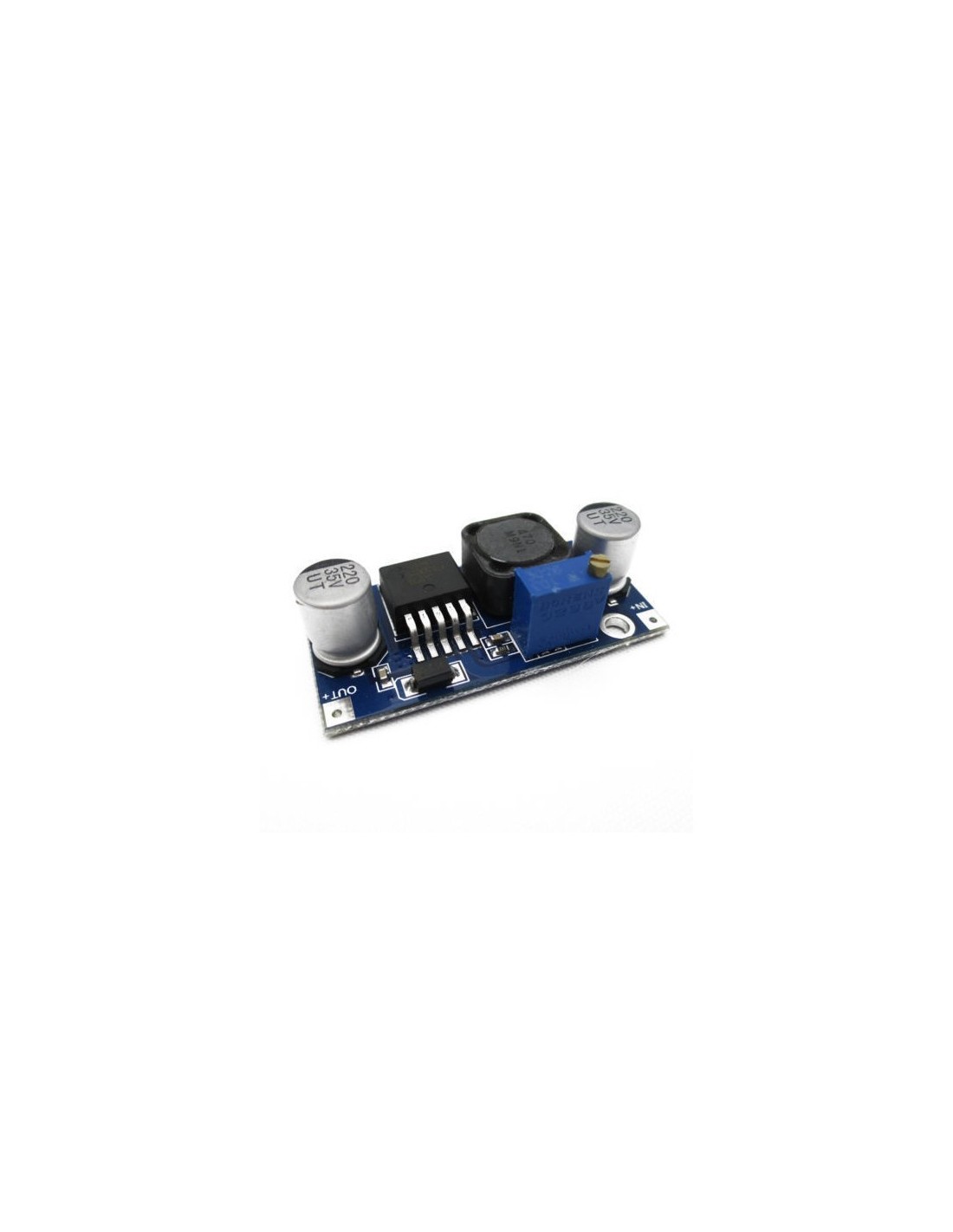

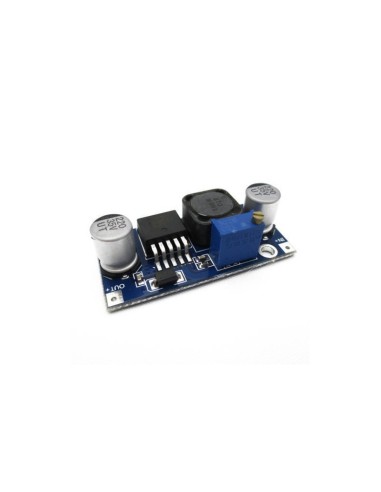

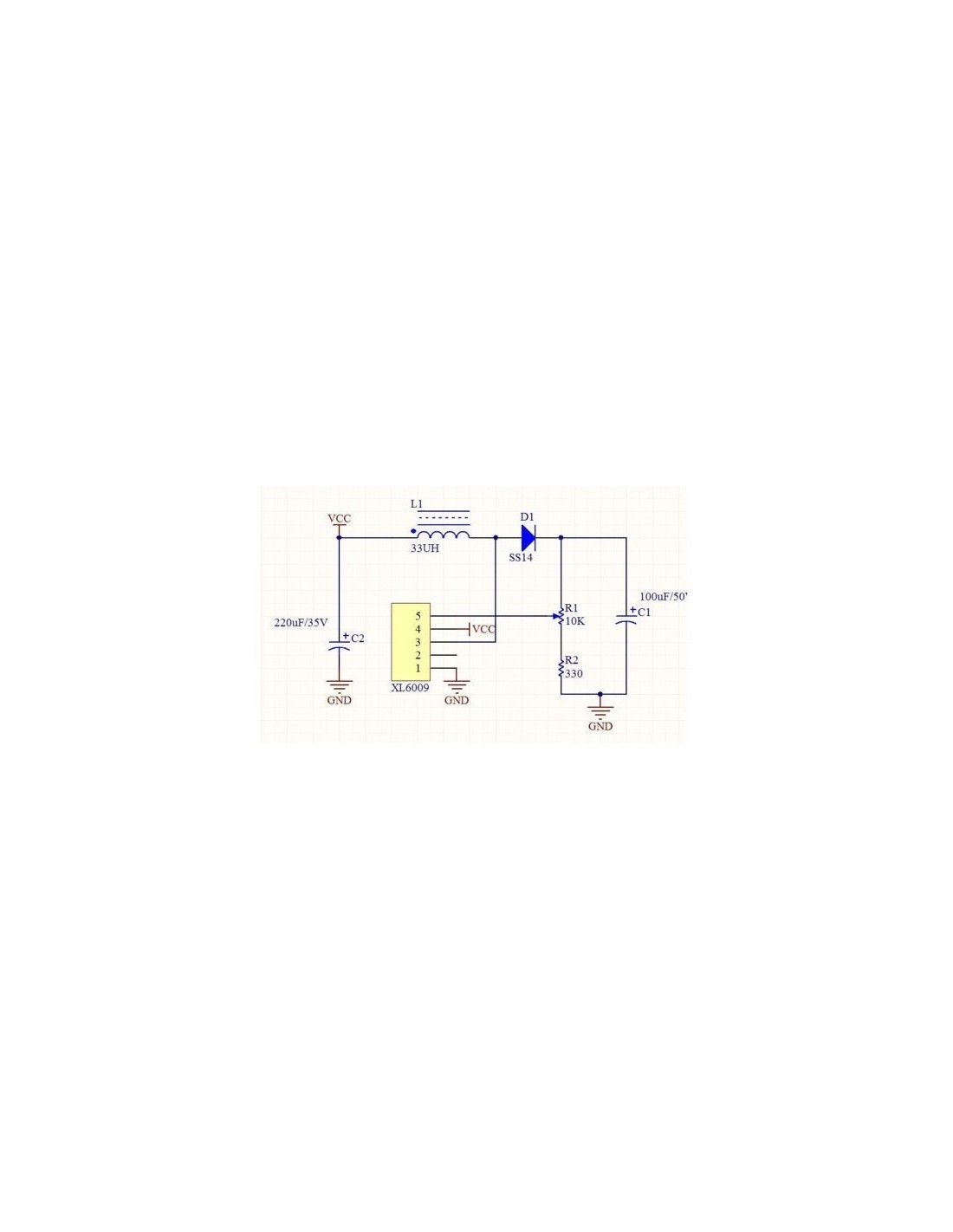

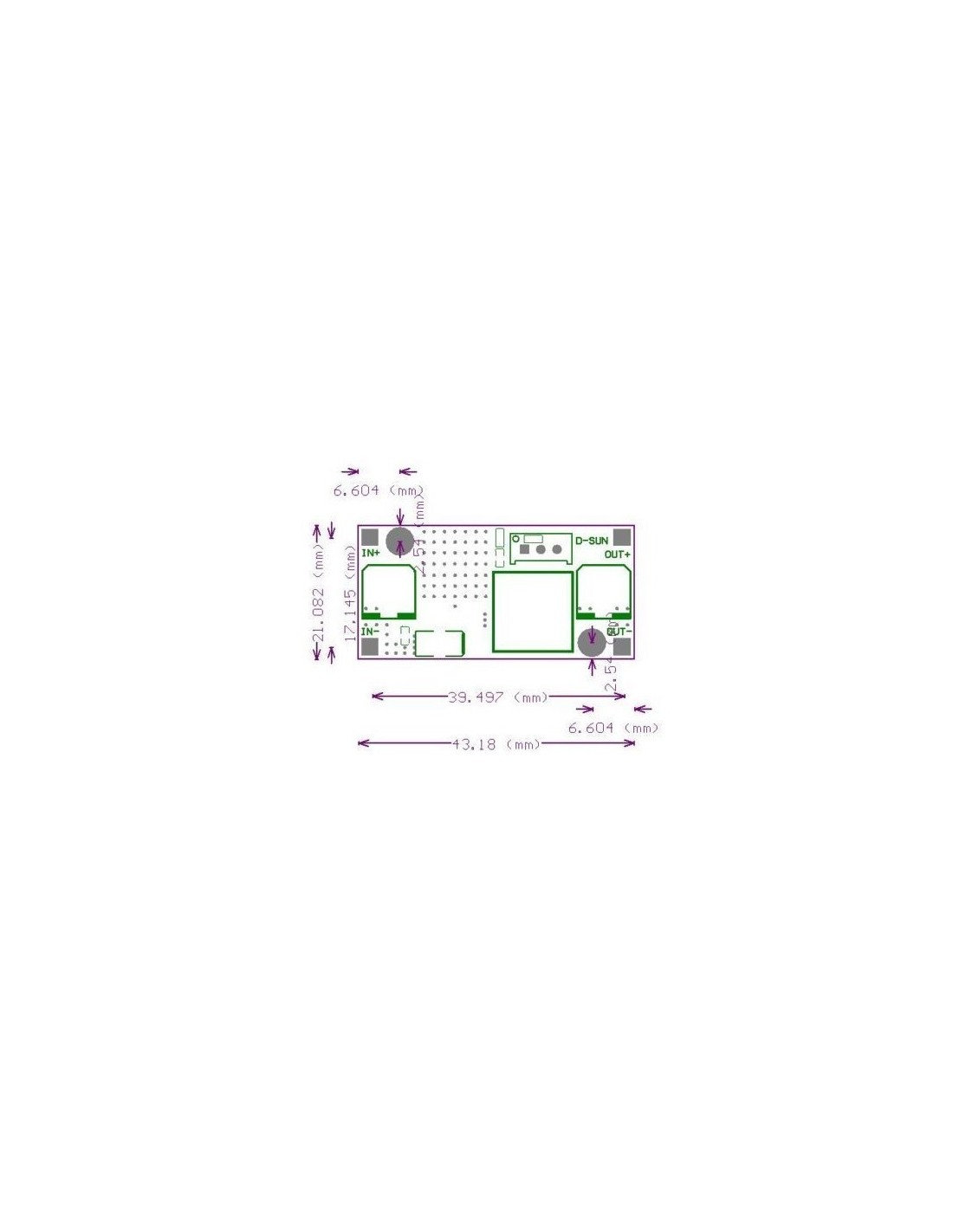

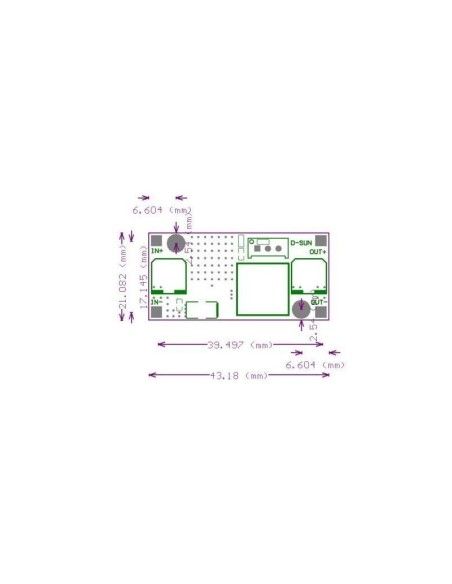

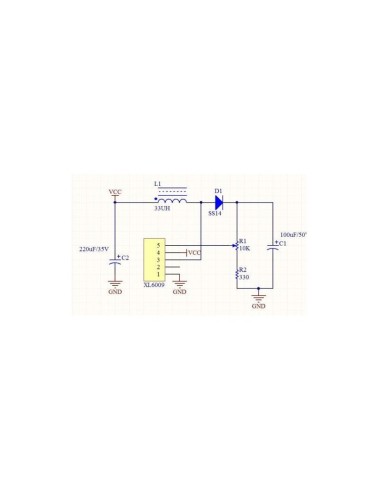

STEP-UP BOOST XL6009 3-32V IN 5-35V OUT

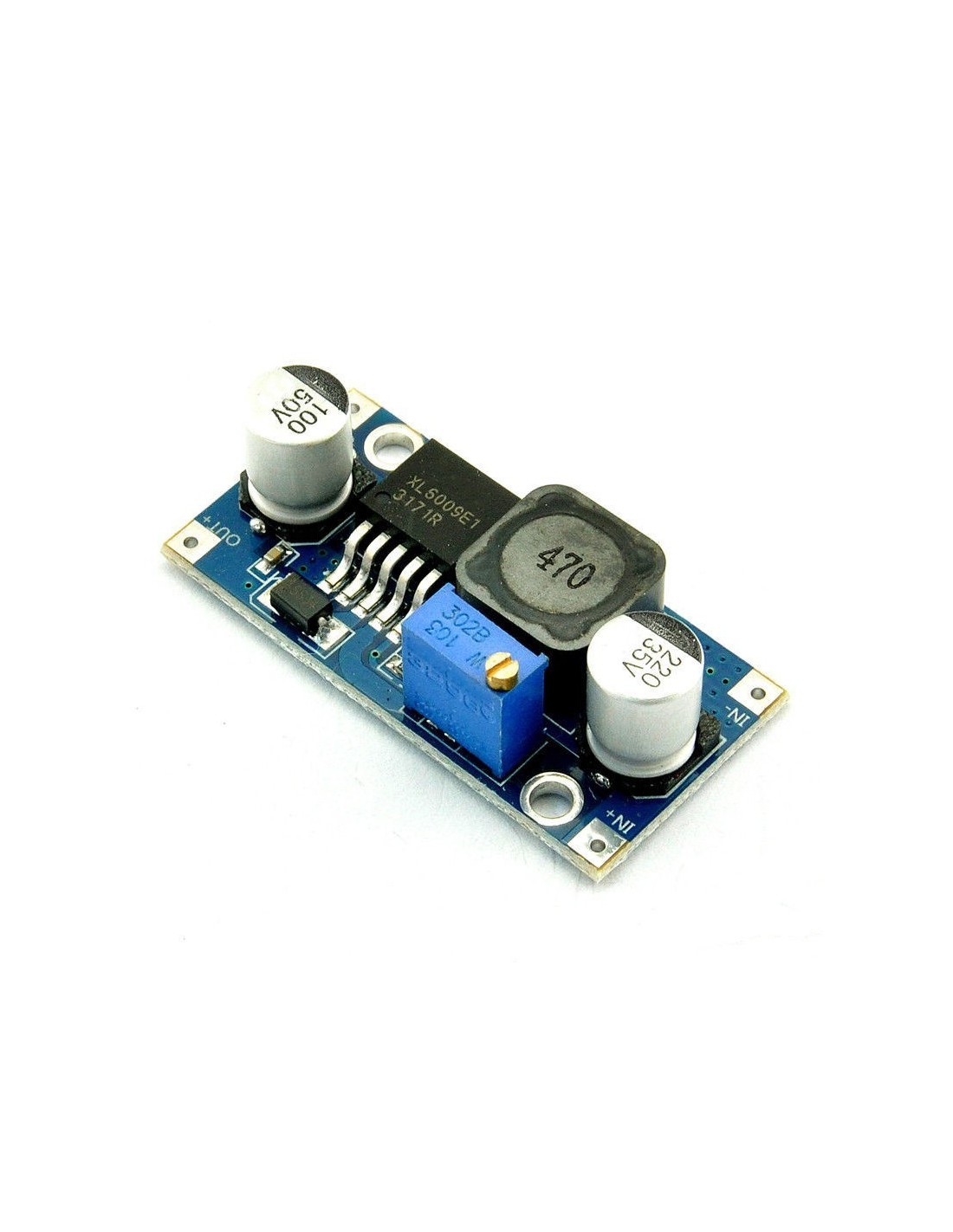

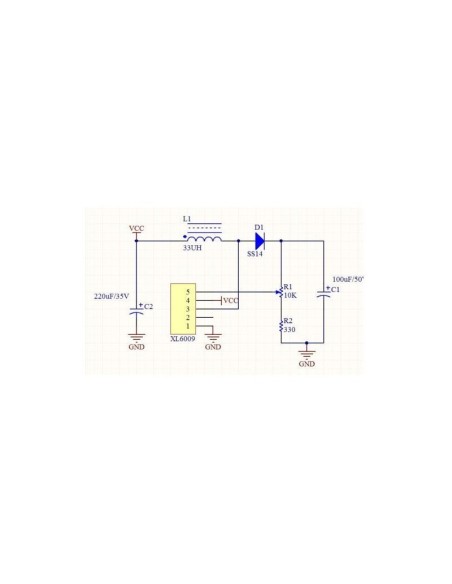

XL6009 DC‑DC Adjustable Boost Converter Module

15W 3–32V IN → 5–35V OUT até 4A

📝 Descrição geral

O XL6009 Boost Converter é um módulo regulador DC‑DC de alta eficiência, capaz de elevar tensões contínuas de 3 V a 32 V para uma faixa ajustável de 5 V a 35 V. Utiliza o chip XL6009E1 com tecnologia de comutação em alta frequência (400 kHz), oferecendo desempenho superior ao LM2577, que já se encontra em desuso.

Ideal para projetos de eletrônica, prototipagem, sistemas portáteis e aplicações que exigem conversão de energia confiável e compacta.

⚙️ Principais características

Entrada: 3 V ~ 32 V DC (faixa recomendada: 5 V ~ 32 V).
Saída ajustável: 5 V ~ 35 V DC (via potenciômetro).
Corrente máxima de saída: até 4 A.
Potência máxima: 15 W em operação contínua.
Eficiência: até 94% (dependendo da diferença entre entrada e saída).
Frequência de comutação: 400 kHz (menor ripple e menor volume de capacitores).
MOSFET interno: 4 A de alta eficiência.
Retificação: assíncrona.
Ripple típico: ~50 mV.
Regulação de carga: ±0,5%.
Regulação de tensão: ±0,5%.
Consumo em vazio: ~18 mA (5 V in / 8 V out).
Temperatura de operação: -40 °C a +85 °C.
Conexões:

IN+ / IN‑ → entrada positiva/negativa.
OUT+ / OUT‑ → saída positiva/negativa.

📊 Exemplos de desempenho (testes práticos)

Entrada 5 V → Saída 12 V, 0,8 A → 9,6 W
Entrada 7,4 V → Saída 12 V, 1,5 A → 18 W
Entrada 12 V → Saída 15 V, 2 A → 30 W
Entrada 12 V → Saída 16 V, 2 A → 32 W
Entrada 12 V → Saída 18 V, 1,6 A → 28,8 W
Entrada 12 V → Saída 19 V, 1,5 A → 28,5 W
Entrada 12 V → Saída 24 V, 1 A → 24 W
Entrada 3 V → Saída 12 V, 0,4 A → 4,8 W

🎯 Aplicações típicas

Elevar tensão de baterias Li‑ion (3,7 V) para alimentar dispositivos de 5 V, 9 V ou 12 V.
Conversão de energia em power banks DIY.
Alimentar roteadores, câmeras, módulos eletrônicos a partir de fontes de baixa tensão.
Projetos com painéis solares e sistemas portáteis de energia.
Testes laboratoriais e prototipagem em eletrônica.
