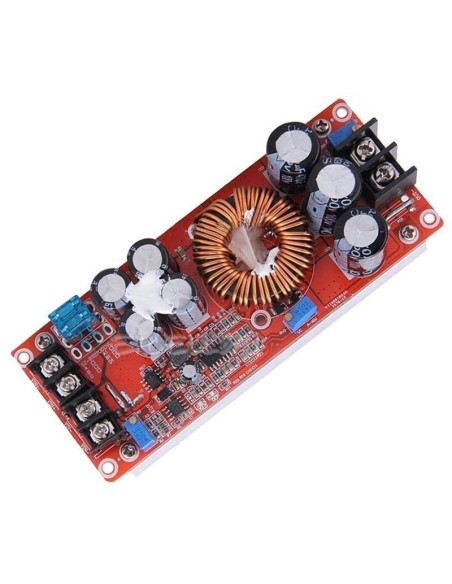

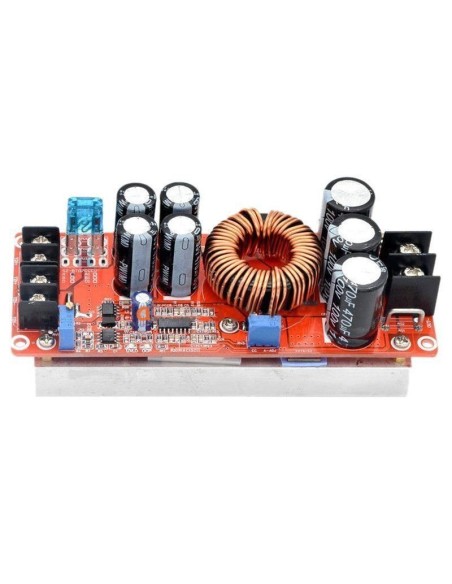

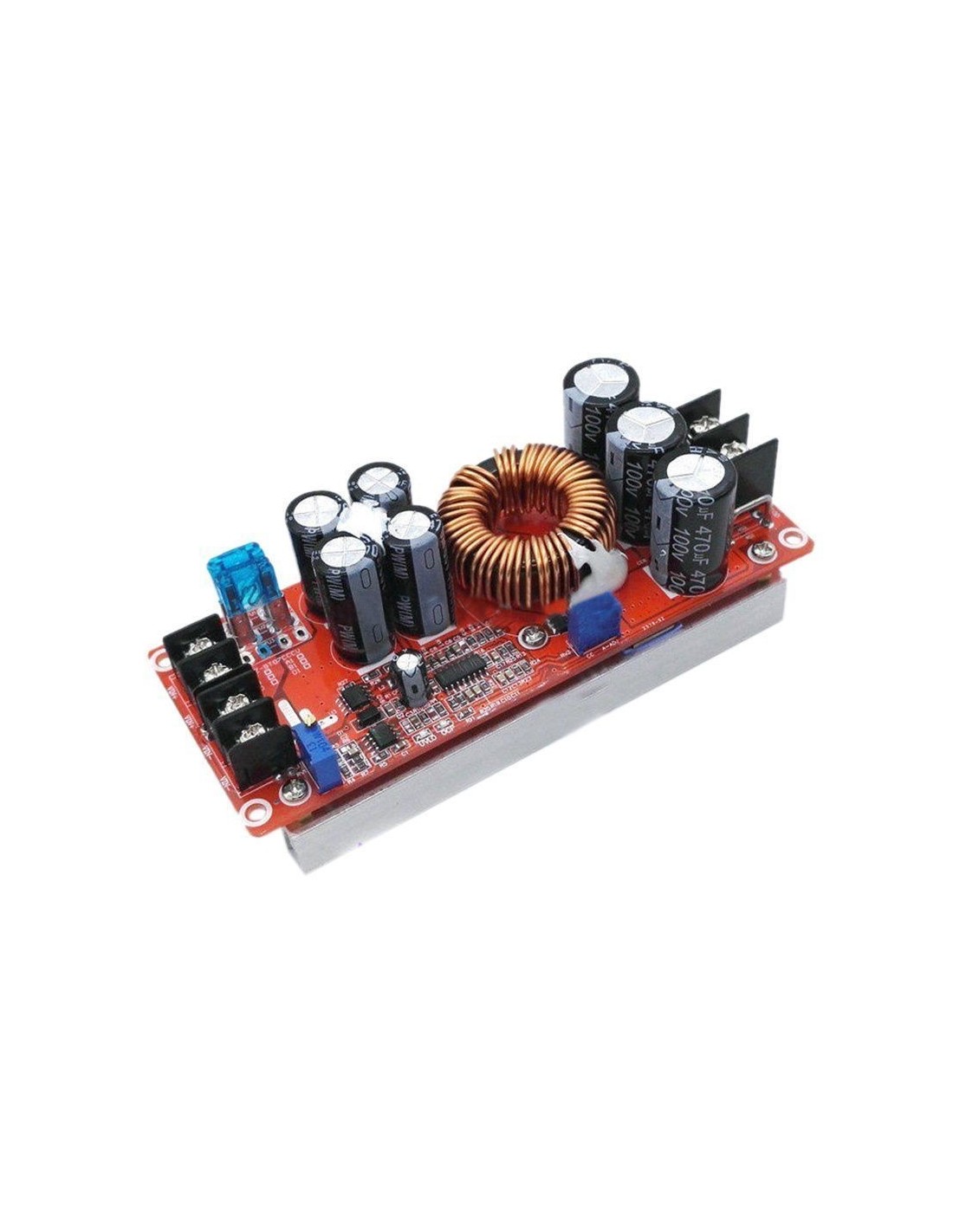

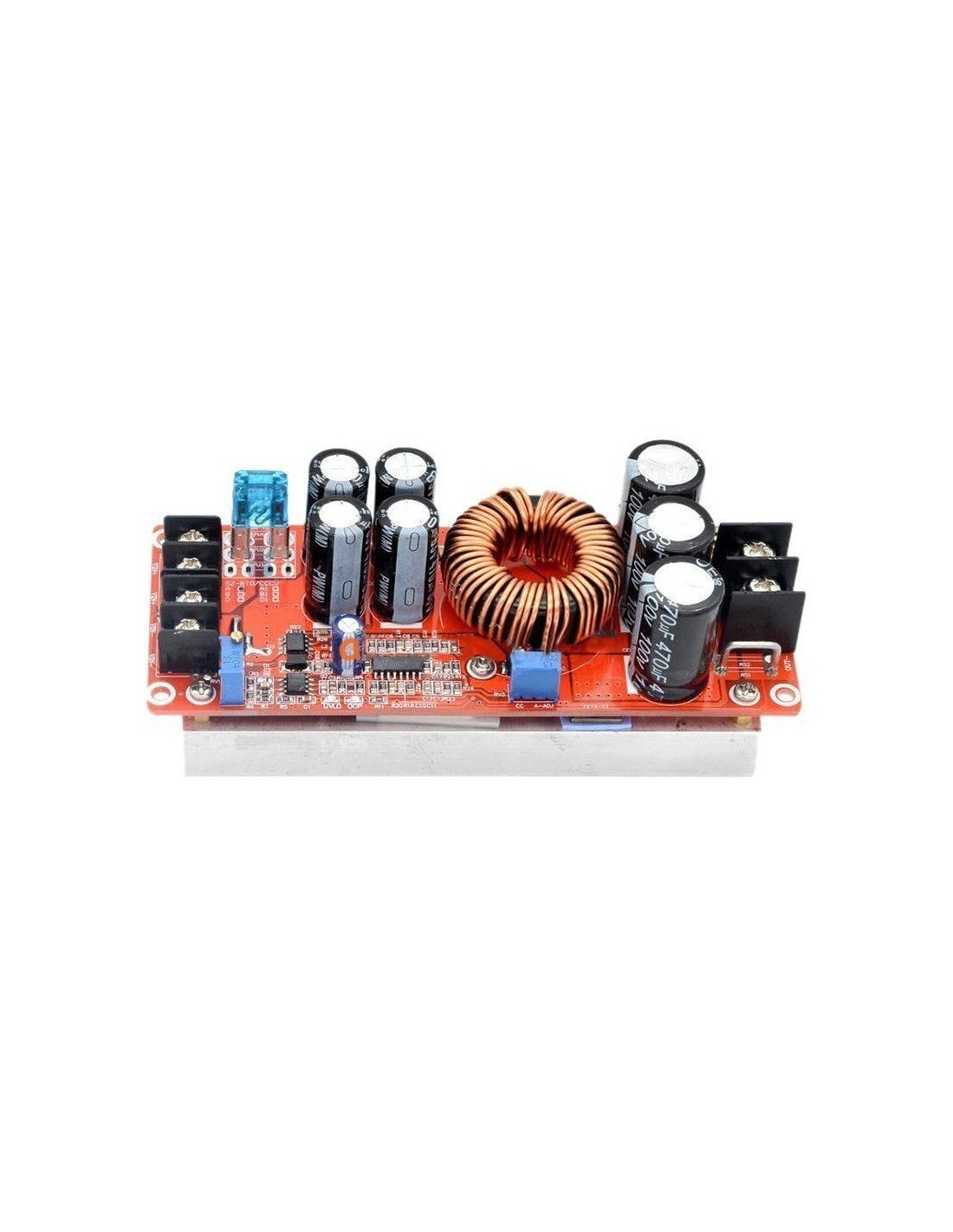

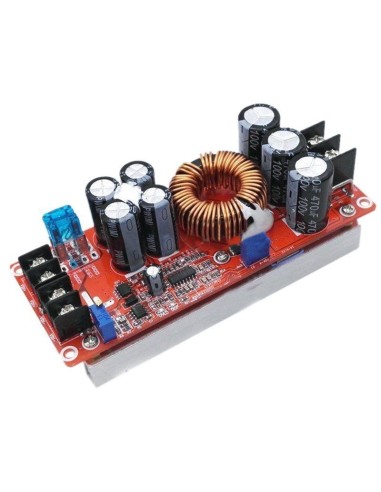

1200W 20A MODULE 8-60V TO 12-83 STEPUP BOST CONVERTER

DC‑DC Boost Converter Power Supply Module

1200W 8–60V IN → 12–80V OUT até 20A Alta Eficiência

📝 Descrição geral

Este módulo conversor DC‑DC Step‑Up (Boost) é projetado para aplicações de alta potência, capaz de elevar tensões contínuas de 8 a 60V para uma faixa ajustável de 12 a 80V. Com capacidade de até 20A e potência máxima de 1200W, é ideal para sistemas de energia portáteis, projetos industriais, painéis solares e prototipagem avançada.

⚙️ Especificações técnicas

• Tensão de entrada: 8 V ~ 60 V DC.
• Corrente máxima de entrada: até 20 A.
• Corrente em repouso: ~15 mA (12 V → 20 V, aumenta discretamente conforme a saída).
• Tensão de saída ajustável: 12 V ~ 80 V DC.
• Corrente máxima de saída: até 20 A (acima de 15 A requer dissipação reforçada).
• Faixa de corrente constante: 0,5 A ~ 20 A.
• Potência máxima de saída:
  • 12 V × 20 A = 240 W
  • 24 V × 20 A = 480 W
  • 36 V × 20 A = 720 W
  • 48 V × 20 A = 960 W
  • 60 V × 20 A = 1200 W
• Eficiência: até 95% (dependente da diferença entre entrada e saída).
• Frequência de operação: 150 kHz.
• Temperatura de operação: -40 °C a +85 °C.

🔒 Proteções integradas

• Sobrecorrente: limite ajustável; reduz automaticamente a saída para mínimo de 5 A.
• Curto‑circuito: fusível de 20 A + proteção dupla.
• Polaridade reversa: não possui (recomenda-se diodo externo).
• Contra retorno de carga: sim, não necessita diodo de bloqueio adicional.

🔌 Instalação e conexões

• Fixação: quatro parafusos de 3 mm.
• Conexões: terminais sem solda (entrada e saída).
• Paralelização: possível usar dois módulos em paralelo para maior corrente (ex.: 30 A).

📦 Conteúdo da embalagem

• 1 × Módulo DC‑DC Boost Converter 1200W 20A (8–60V → 12–80V).

✅ Conclusão

O DC‑DC Boost Converter 1200W 20A é uma solução robusta e eficiente para aplicações que exigem alta potência e ampla faixa de tensão ajustável. Com eficiência de até 95%, múltiplas proteções e capacidade de paralelização, é ideal para sistemas solares, fontes portáteis, projetos industriais e protótipos avançados.
