ICL7660 Negative Switched-Capacitor Voltage Converters

Placa ICL7660 Conversor de Tensão Negativa (Switched‑Capacitor)

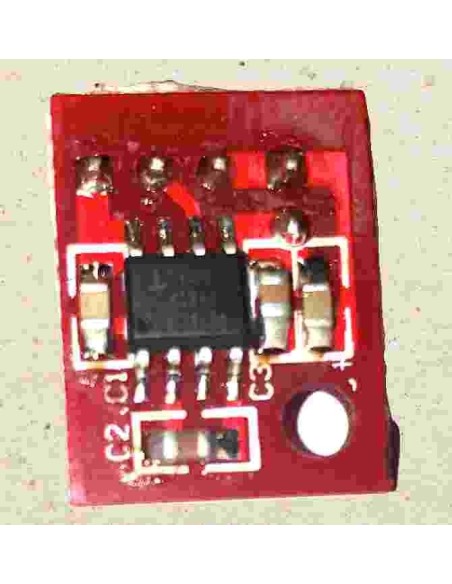

A placa com ICL7660 é um módulo conversor de tensão negativa baseado em tecnologia switched‑capacitor, capaz de gerar uma saída -V a partir de uma alimentação positiva entre 1.5 V e 10 V. Esse CI é amplamente utilizado em circuitos analógicos que necessitam de alimentação simétrica, como amplificadores operacionais, sensores, instrumentos de medição e sistemas de áudio.

Compacto, eficiente e de baixo consumo, o ICL7660 permite criar tensões negativas sem a necessidade de transformadores, indutores ou fontes complexas, tornando‑o ideal para projetos eletrônicos portáteis e de baixo custo.

✅ Características Principais

• CI: ICL7660
• Função: Conversor de tensão negativa (charge pump)
• Tecnologia: Switched‑capacitor (bomba de carga)
• Tensão de entrada: 1.5 V a 10 V
• Tensão de saída: Aproximadamente –Vin (dependendo da carga)
• Corrente de saída: Até ~20–40 mA (típico)
• Baixo consumo de energia
• Frequência interna de oscilação: ~10 kHz (típico)
• Não requer indutores
• Placa compacta e fácil de integrar
• Compatível com circuitos analógicos e digitais

✅ Aplicações

• Geração de tensão negativa para amplificadores operacionais
• Fontes simétricas simples (ex.: +5 V / –5 V)
• Instrumentação e sensores
• Sistemas de áudio
• Conversores portáteis
• Projetos com microcontroladores que exigem alimentação negativa auxiliar

✅ Vantagens

• Solução simples e econômica para gerar tensão negativa
• Não utiliza indutores ou transformadores
• Baixo ruído e boa estabilidade
• Ideal para prototipagem e circuitos compactos
• Fácil de usar e integrar em qualquer projeto
