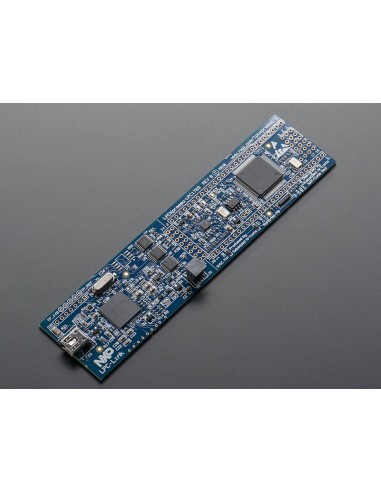

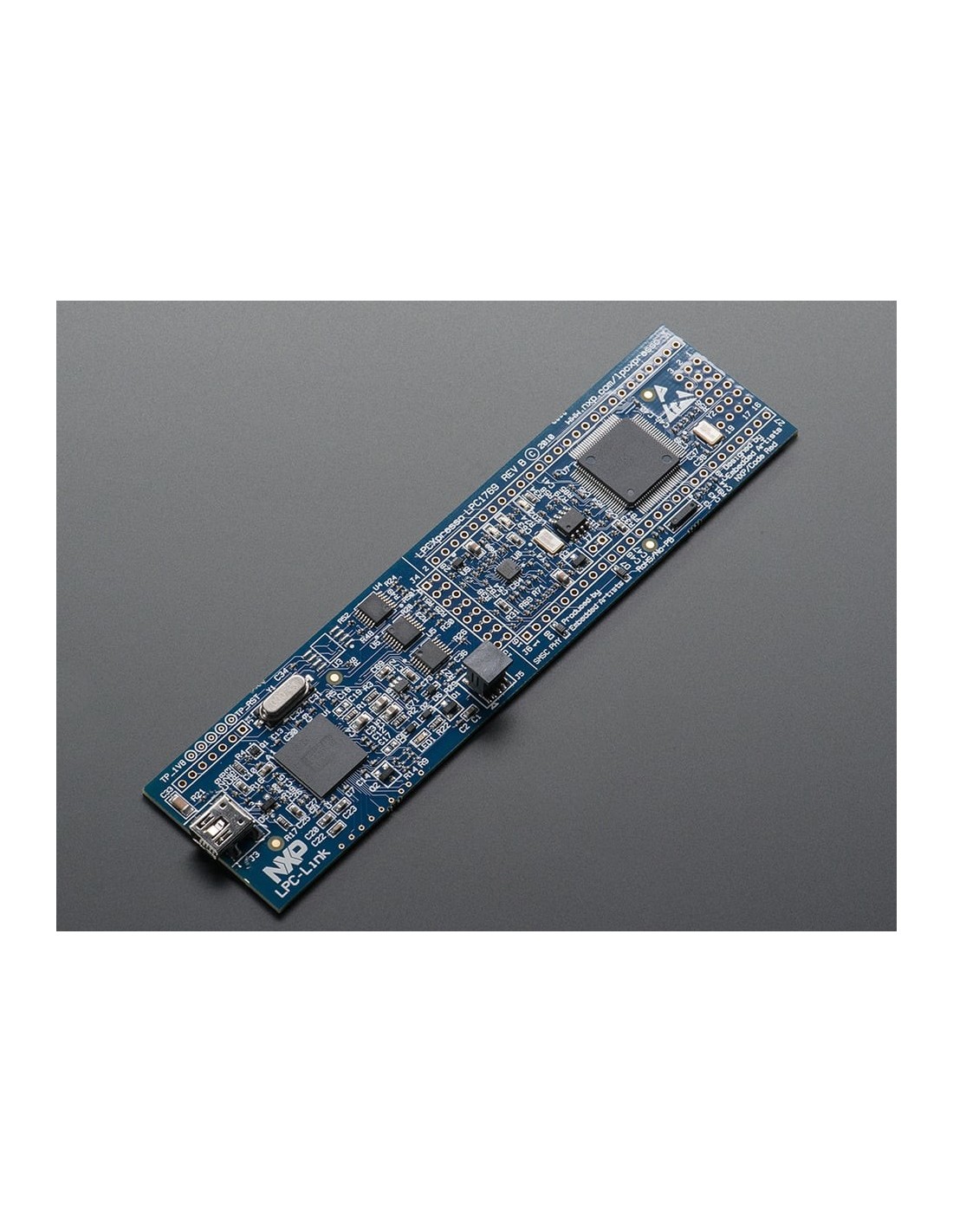

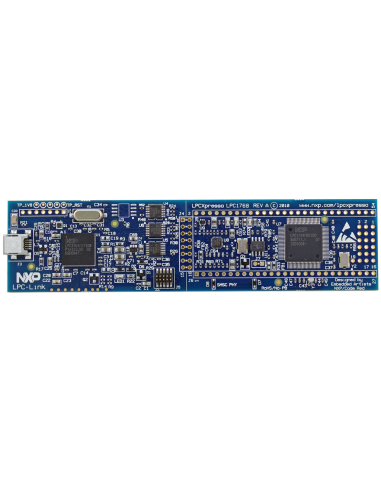

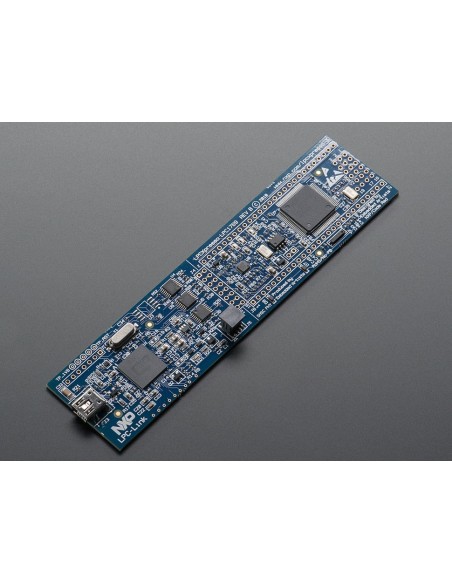

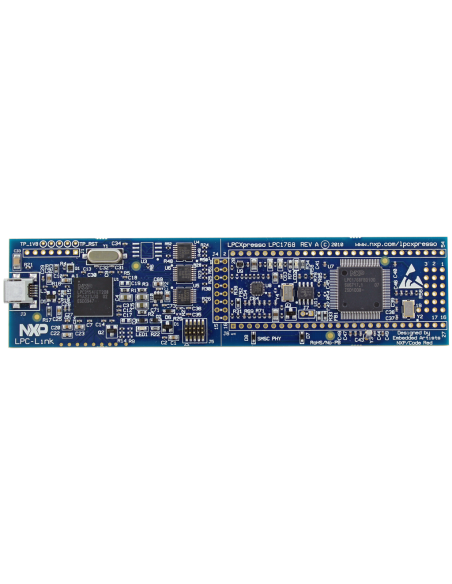

LPC1769 LPCXpresso

LPC1769 LPCXpresso (ARM Cortex‑M3 120 MHz)

A LPC1769 LPCXpresso é uma placa de desenvolvimento avançada baseada no microcontrolador NXP LPC1769, equipado com um núcleo ARM Cortex‑M3 de 120 MHz, oferecendo desempenho elevado, grande variedade de periféricos e excelente suporte a ferramentas profissionais.
É uma escolha confiável para quem busca um MCU moderno, rápido e versátil, capaz de atender desde projetos educacionais até aplicações industriais complexas.

✅ Principais Características do MCU LPC1769

• ARM Cortex‑M3 @ 120 MHz, com multiplicação 32‑bit em ciclo único
• 512 KB de Flash
• 64 KB de SRAM
• USB 2.0 Full‑Speed (12 Mb/s) com PHY integrado
  • Suporte a USB Device, Host e OTG
• Ethernet 10/100 com DMA dedicado para alta performance
• Interfaces de comunicação abundantes:
  • 4× UART
  • 3× SPI
  • 3× I2C
  • 1× I2S (áudio)
  • CAN 2.0
• Conversores analógicos:
  • ADC 12‑bit
  • DAC 10‑bit
• Temporizadores avançados:
  • 4 timers de hardware
  • PWM dedicado para controle de motor trifásico
• Quadrature Encoder Interface (para motores com encoder)
• RTC com domínio de energia separado, mantendo a hora mesmo sem alimentação
• Bootloader interno via UART, praticamente impossível de “brickar” o MCU

O LPC1769 é o mesmo MCU utilizado em diversas placas mbed, e o ecossistema mbed possui código‑fonte aberto, oferecendo uma base enorme de bibliotecas e exemplos prontos.

🧩 Recursos da Placa LPCXpresso

• Depurador SWD/JTAG integrado (LPC‑Link)
• Compatível com MCUXpresso IDE, Keil, OpenOCD e outros
• Conector SWD opcional para uso com depuradores externos
• Pode ser programada via:
  • LPCXpresso/MCUXpresso
  • Flash Magic
  • Ferramentas open‑source como lpc2isp
• LEDs e botões onboard para testes rápidos
• Conectores de expansão para periféricos externos

⚡ Por que escolher o LPC1769?

• MCU extremamente completo (“kitchen‑sink MCU”)
• Periféricos suficientes para praticamente qualquer aplicação
• Ideal para projetos com sensores, motores, redes, USB e automação
• Suporte a RTOS populares como FreeRTOS, LWIP, uIP
• Excelente para quem já tem experiência com microcontroladores e quer evoluir para sistemas embarcados mais profissionais

🧩 Aplicações Típicas

• Automação industrial
• IoT com Ethernet ou USB
• Controle de motores
• Sistemas de aquisição de dados
• Gateways e dispositivos conectados
• Ensino avançado de ARM Cortex‑M
