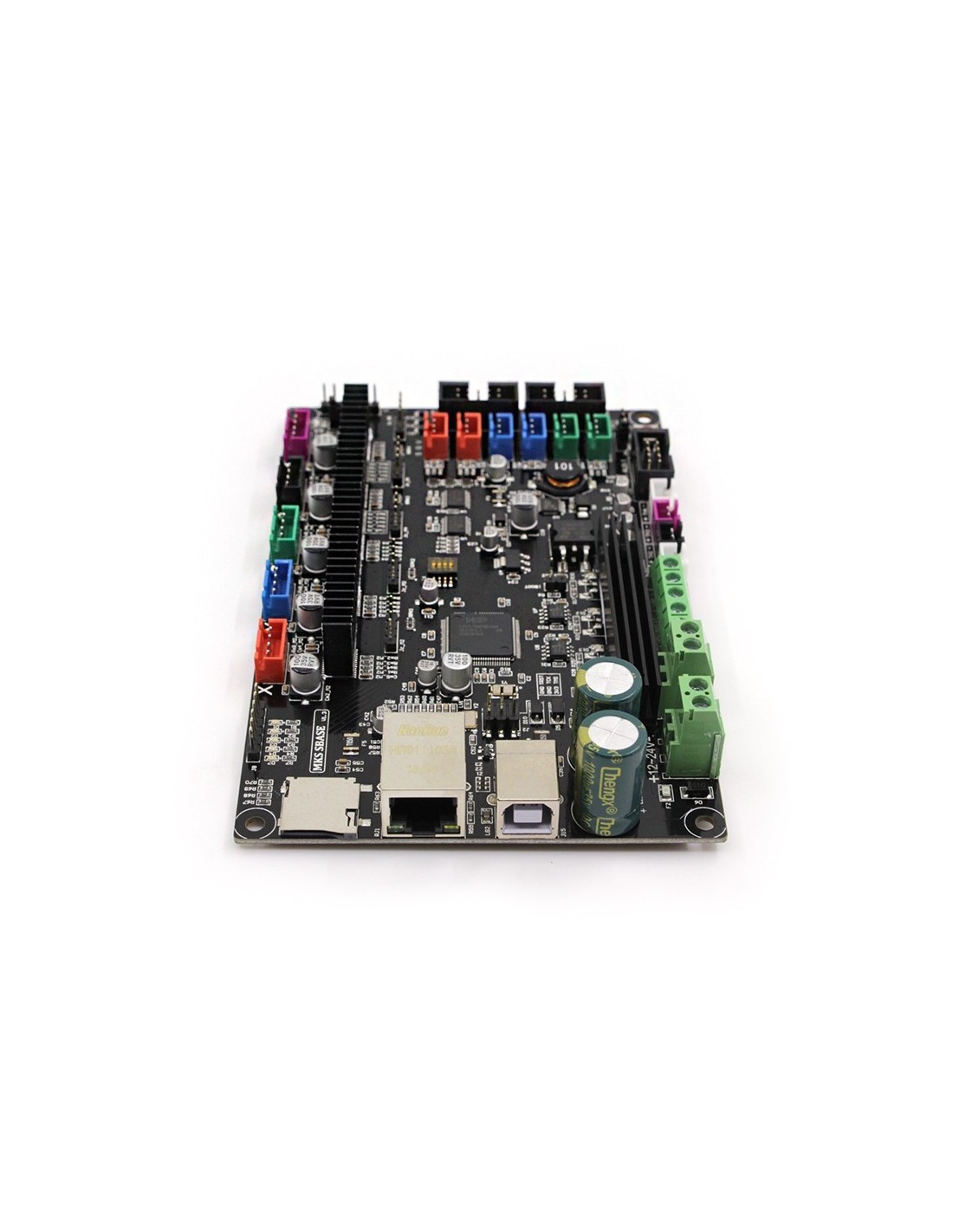

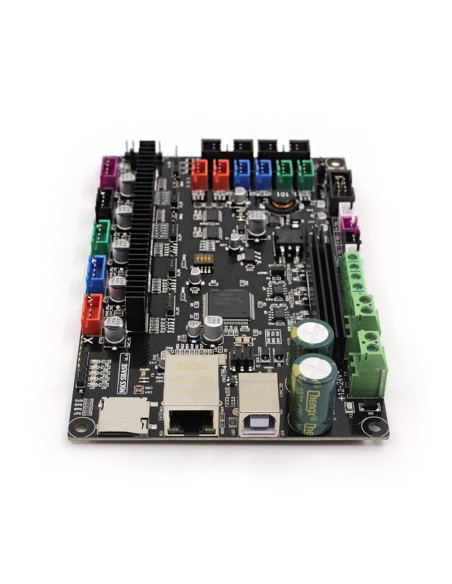

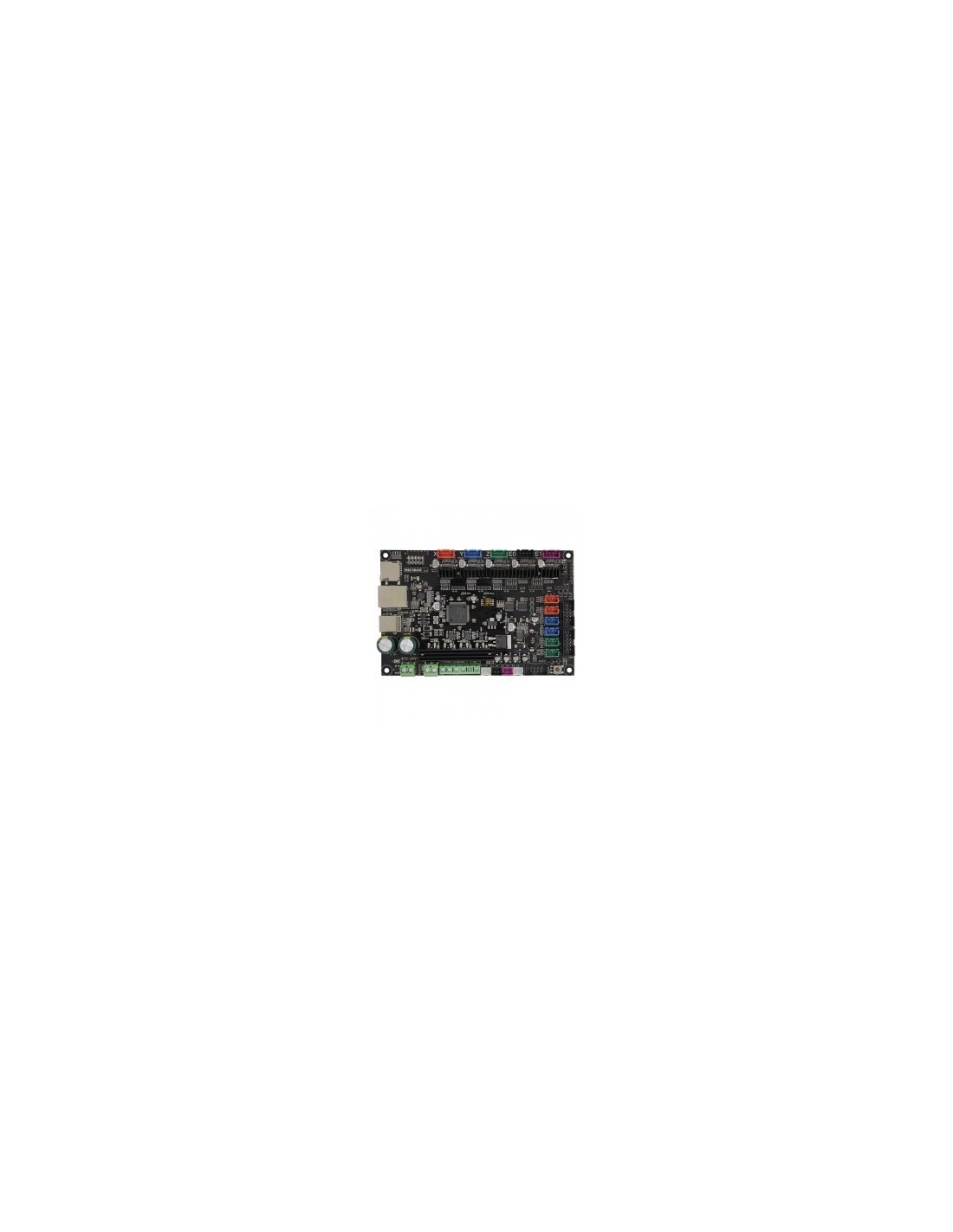

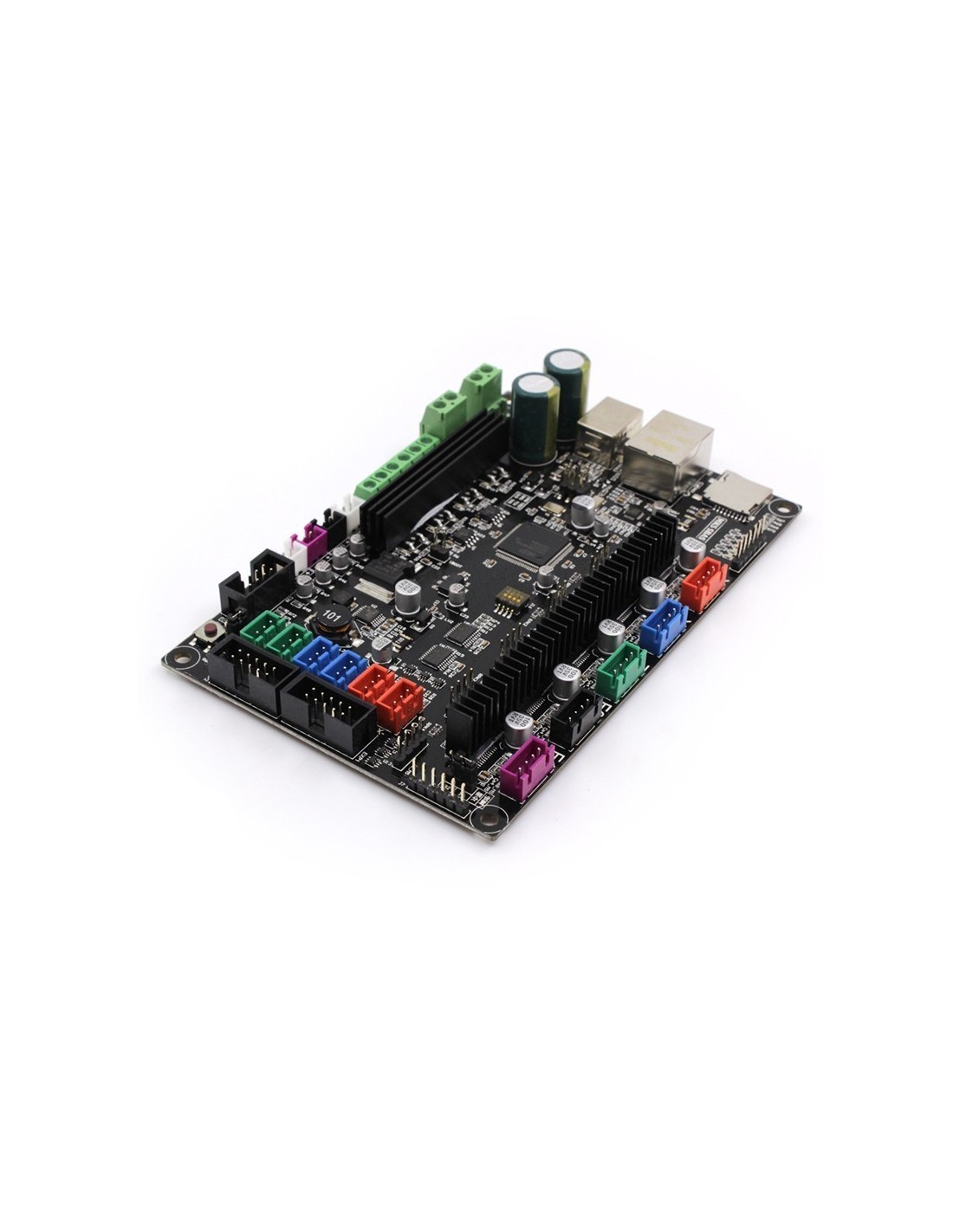

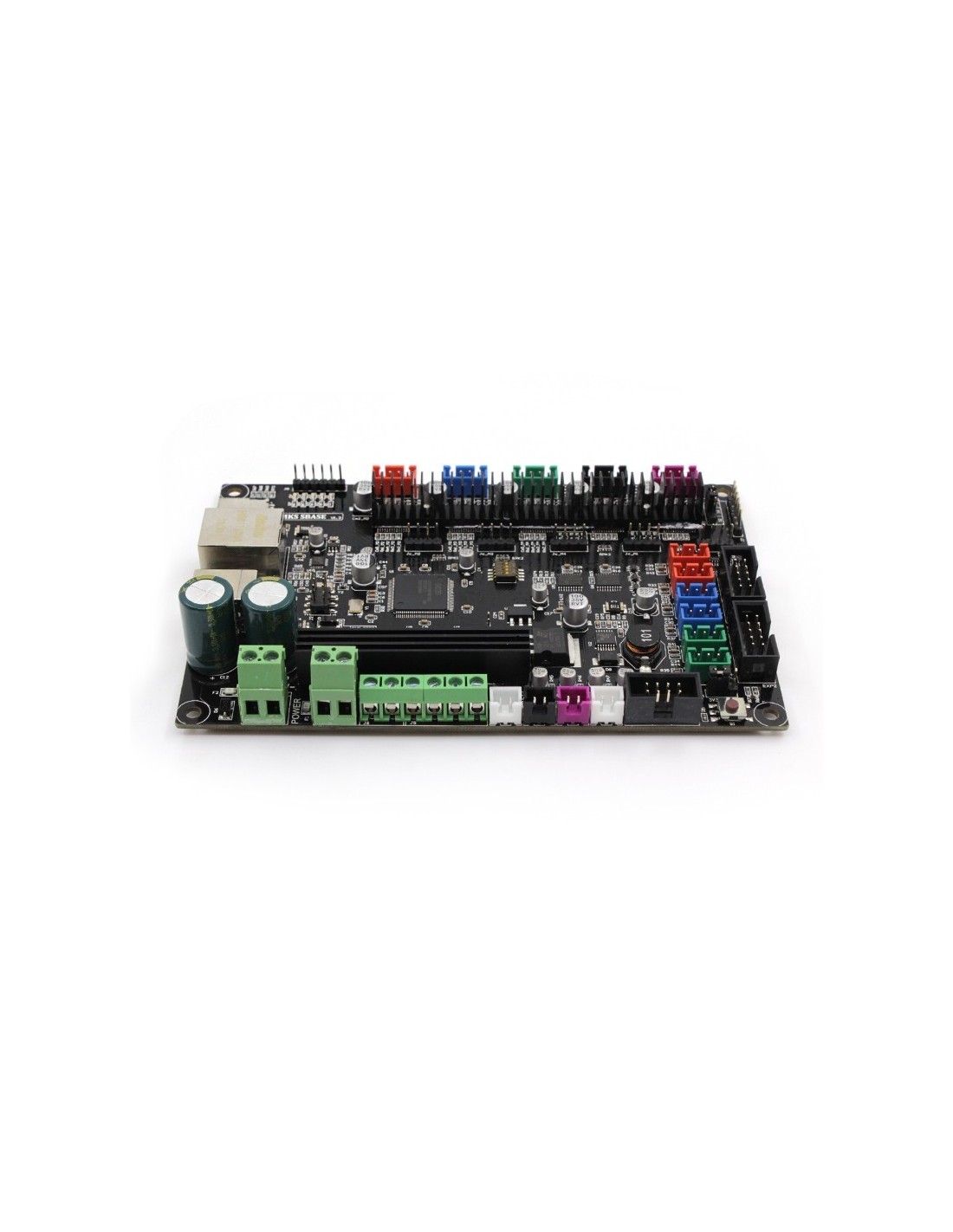

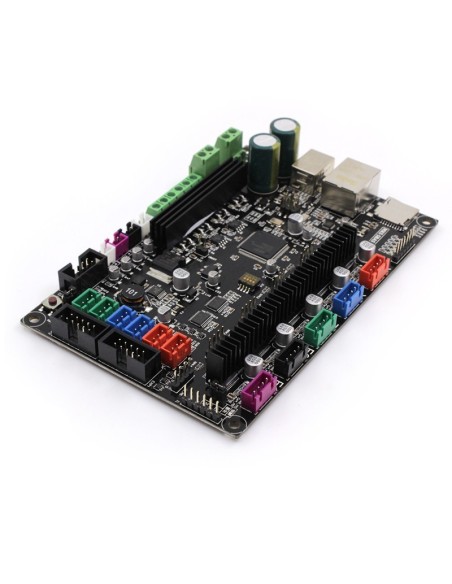

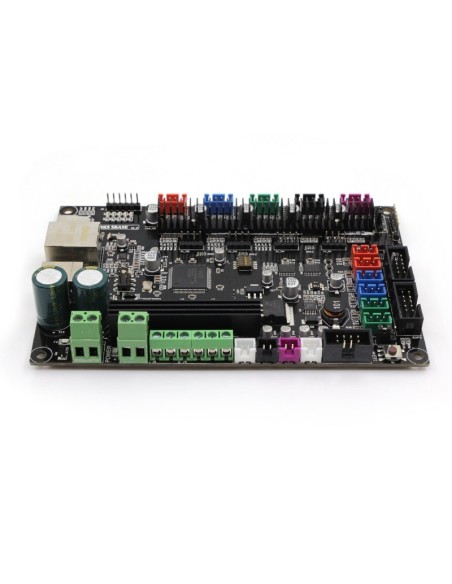

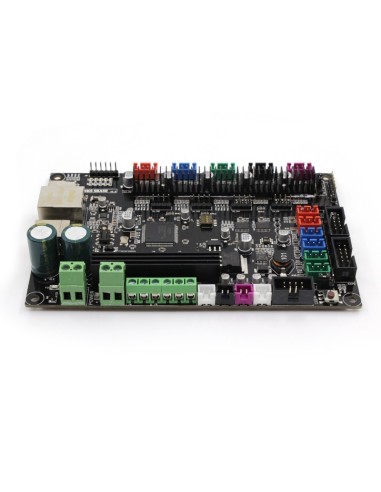

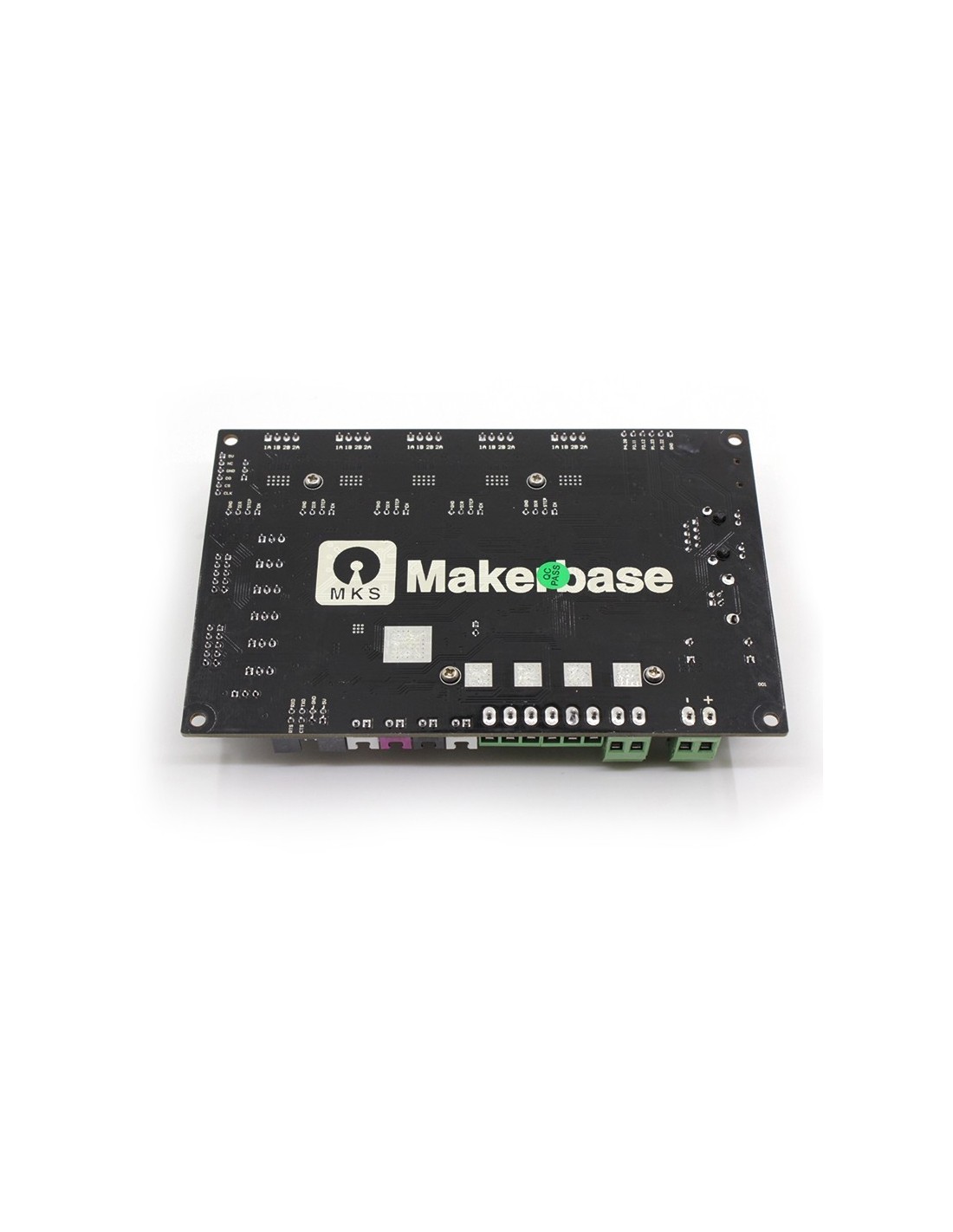

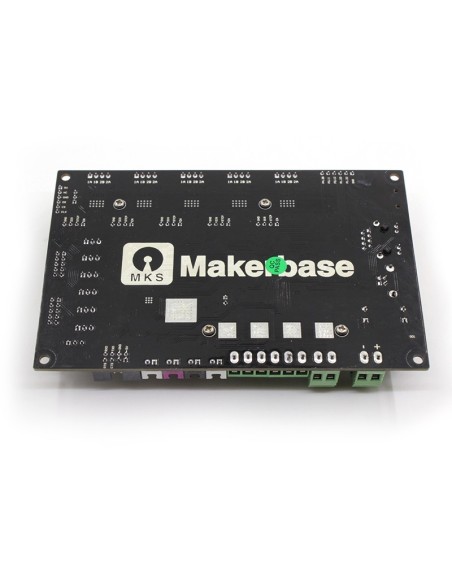

3D PRINTER MASTERBOARD MKS SBASE V1.3 COMPATIBLE WITH SMOOTHIEWARE

Descrição da MKS SBASE V1.3

⚙️ Características principais

• Processador: ARM Cortex‑M3 LPC1768 rodando a 100 MHz.
• Firmware: Compatível com Smoothieware, permitindo configuração simples via arquivo de texto na raiz do cartão SD.
• Memória: 512 KB Flash, 64 KB RAM.
• Drivers integrados:
  • 5 drivers de passo A4982 embutidos (até 2 A por fase).
  • Suporte a até 5 eixos independentes (X, Y, Z, E0, E1).
• Conectividade:

• Porta USB para comunicação direta com PC.
• Slot para cartão SD para impressão autônoma.
• Conector Ethernet (rede local), permitindo controle remoto via navegador.

🔌 Interfaces e I/O

• Entradas de fim de curso: 6 entradas dedicadas (mínimo/máximo por eixo).
• Entradas analógicas: para termistores de até 3 extrusores + mesa aquecida.
• Saídas MOSFET:
  • 3 saídas de alta potência (extrusores e mesa aquecida).
  • 2 saídas auxiliares para ventiladores ou acessórios.
• Expansão: pinos adicionais para servos, sensores e módulos externos.
• Conectores: padrão 2,54 mm e bornes de parafuso para alta corrente.

📟 Recursos avançados

• Controle de múltiplos extrusores: até 3 extrusores independentes.
• Mesa aquecida: saída dedicada com MOSFET de alta corrente.
• Rede Ethernet: permite enviar arquivos G‑code e monitorar a impressão remotamente.
• Configuração simplificada: basta editar o arquivo config.txt no cartão SD, sem necessidade de recompilar firmware.
• Compatibilidade: funciona com Smoothieware e derivados, além de suportar softwares como Pronterface, OctoPrint, Repetier‑Host.

🎯 Aplicações típicas

• Impressoras 3D cartesianas, coreXY, delta.
• Máquinas CNC leves (roteadoras, gravadoras a laser).
• Projetos de automação que exigem múltiplos motores de passo e controle de temperatura.

✅ Conclusão

A MKS SBASE V1.3 é uma placa controladora de impressora 3D baseada no LPC1768 ARM Cortex‑M3, compatível com Smoothieware, que integra drivers de passo, saídas MOSFET de alta potência, suporte a múltiplos extrusores e conectividade Ethernet. É ideal para quem busca uma solução robusta, flexível e fácil de configurar para impressoras 3D ou CNC.
