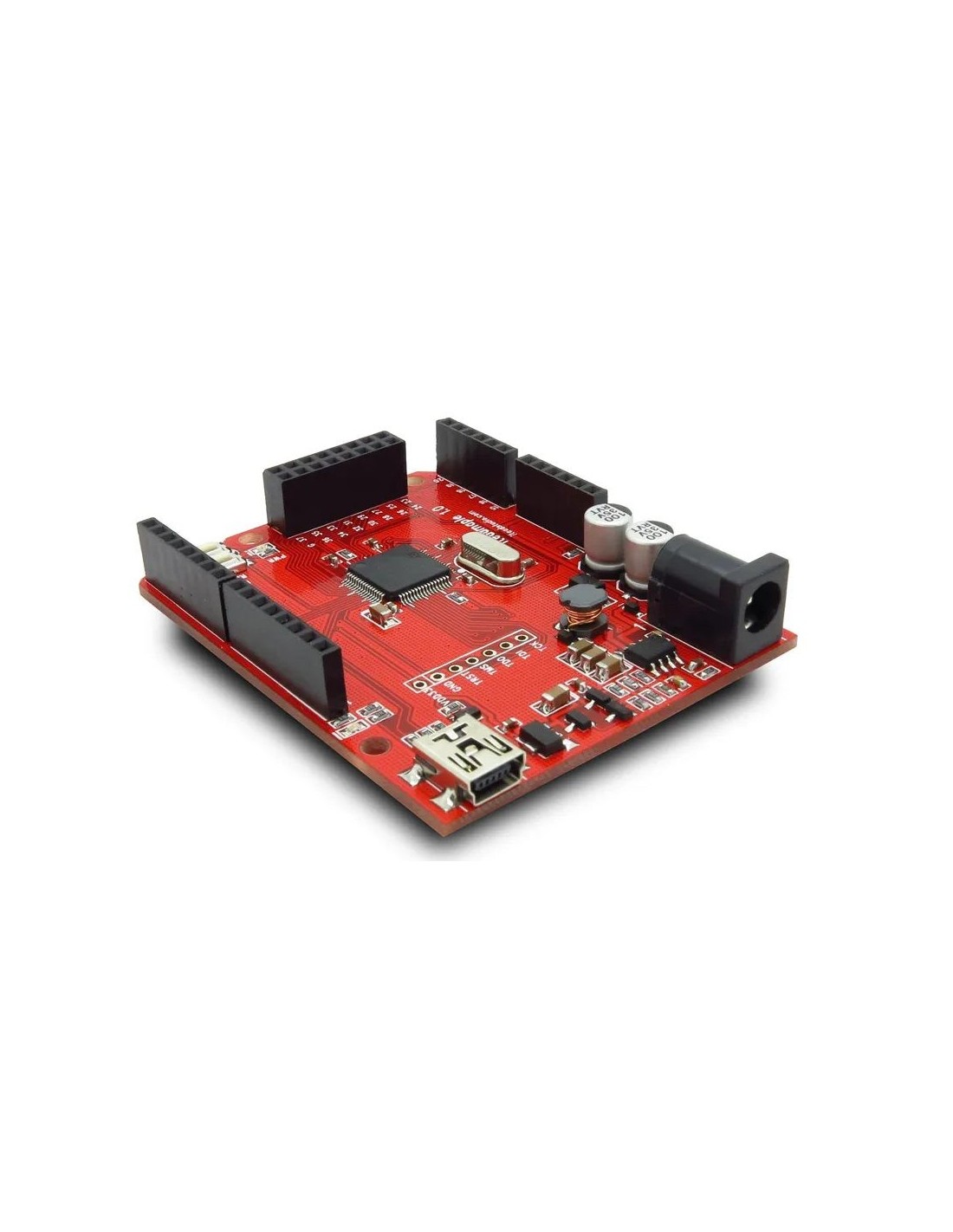

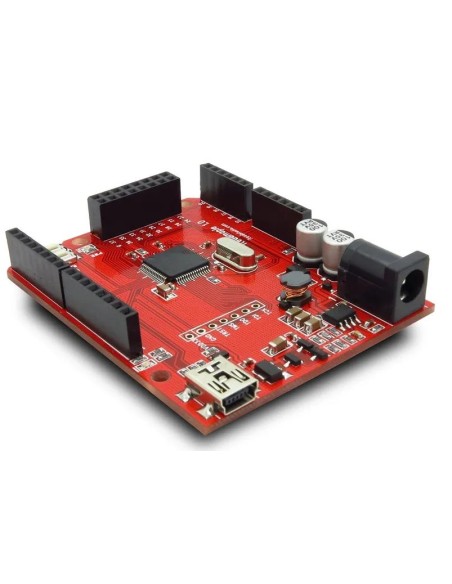

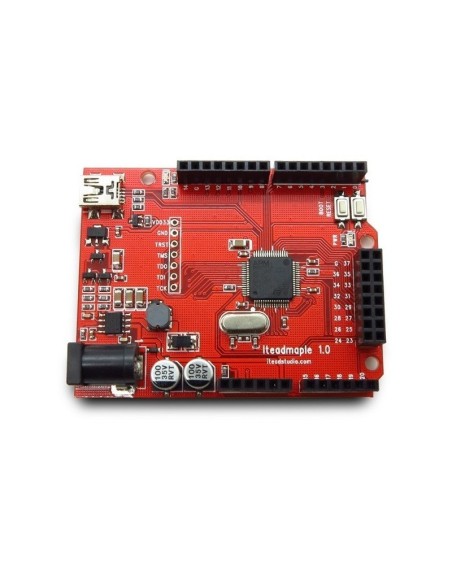

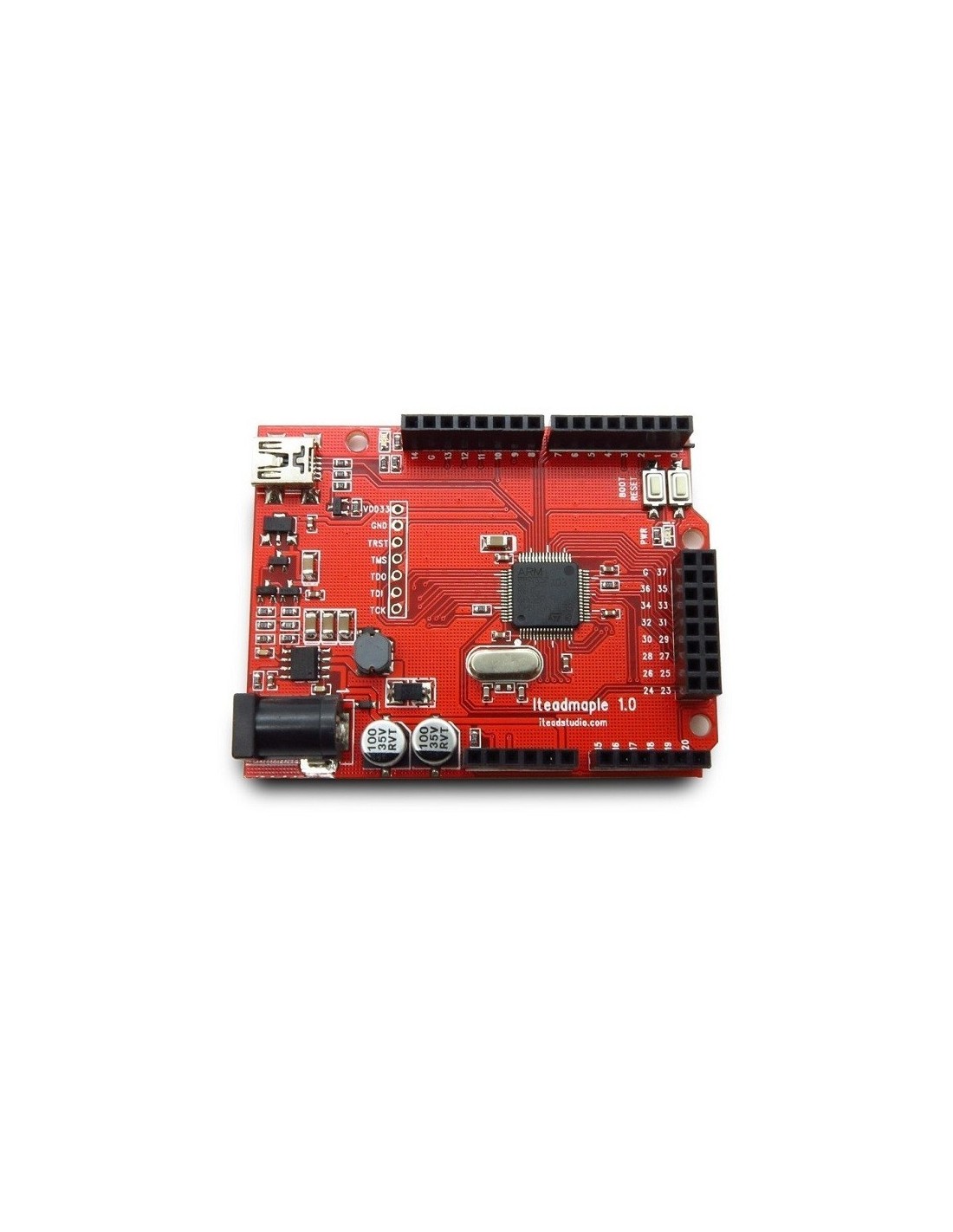

Iteadmaple STM32F103RB Leaf Maple

A IteadMaple STM32F103RB Leaf Maple é uma placa de desenvolvimento baseada no microcontrolador ARM Cortex-M3 STM32F103RB, compatível com o ecossistema Arduino, oferecendo até 72 MHz de clock, 128 KB de Flash, 20 KB de SRAM, 39 pinos digitais e 16 entradas analógicas, além de USB nativo para programação.

🔹 Descrição – IteadMaple STM32F103RB Leaf Maple

A IteadMaple é uma versão da popular placa Leaf Maple, desenvolvida pela Itead, que traz o poder do microcontrolador STM32F103RB para projetos de prototipagem e sistemas embarcados. Ela combina a performance de um ARM Cortex-M3 de 32 bits com a facilidade de uso do ambiente Arduino, permitindo que desenvolvedores explorem recursos avançados sem abrir mão da simplicidade.

📊 Especificações principais

• Microcontrolador: STM32F103RB (ARM Cortex-M3, 32 bits)
• Clock máximo: 72 MHz
• Memória:
  • 128 KB Flash
  • 20 KB SRAM
• GPIOs: 39 pinos digitais configuráveis
• Entradas analógicas: 16 canais ADC (12 bits)
• Comunicações:
  • 3 USARTs (serial)
  • SPI e I²C integrados
• USB: nativo full-speed, usado para programação (DFU bootloader)
• DMA: 7 canais disponíveis
• Interrupções: 64 canais NVIC (Nested Vector Interrupt Controller)
• Alimentação: via USB ou fonte externa (jack de energia)
• Compatibilidade: pinos mapeados para suportar shields Arduino
• Programação: via USB (sem necessidade de programador externo) ou JTAG (X-link/X-linkEx)

🔹 Funcionalidades de destaque

• Desempenho superior: 32 bits a 72 MHz, muito mais rápido que microcontroladores AVR típicos do Arduino.
• Memória generosa: 128 KB Flash e 20 KB SRAM para aplicações complexas.
• USB nativo: facilita programação e comunicação com o PC.
• Compatibilidade com Arduino: suporte a shields e ambiente de desenvolvimento simplificado.
• Flexibilidade: múltiplas interfaces de comunicação (USART, SPI, I²C).
• Segurança: suporte a endereços protegidos de leitura/gravação.

🔧 Aplicações típicas

• Projetos avançados de prototipagem com Arduino.
• Sistemas embarcados que exigem maior processamento.
• Controle de dispositivos industriais e automação.
• Projetos educacionais de microcontroladores ARM.
• Aplicações gráficas e de comunicação que exigem DMA e múltiplos periféricos.

✅ Resumo:
A IteadMaple STM32F103RB Leaf Maple é uma placa de desenvolvimento poderosa e acessível, que combina a performance de um ARM Cortex-M3 de 72 MHz com a simplicidade do ecossistema Arduino. Com 39 GPIOs, 16 ADCs, USB nativo e ampla compatibilidade, é ideal para prototipagem avançada, sistemas embarcados e projetos educacionais.
