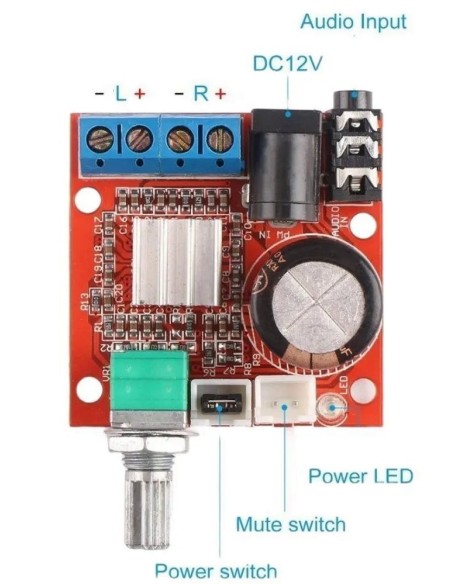

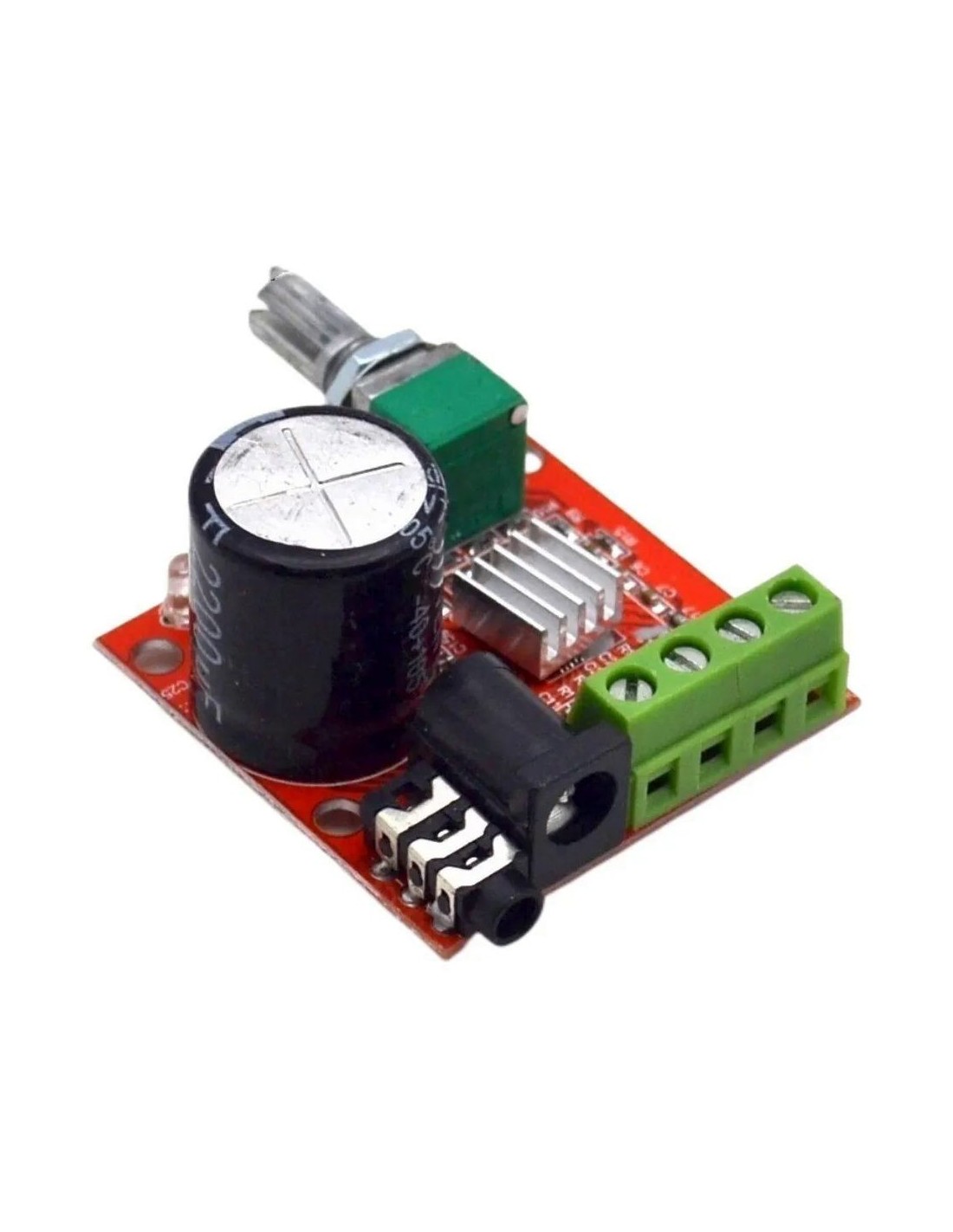

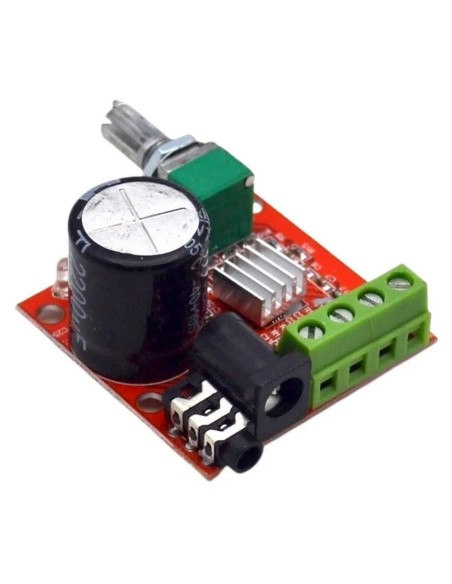

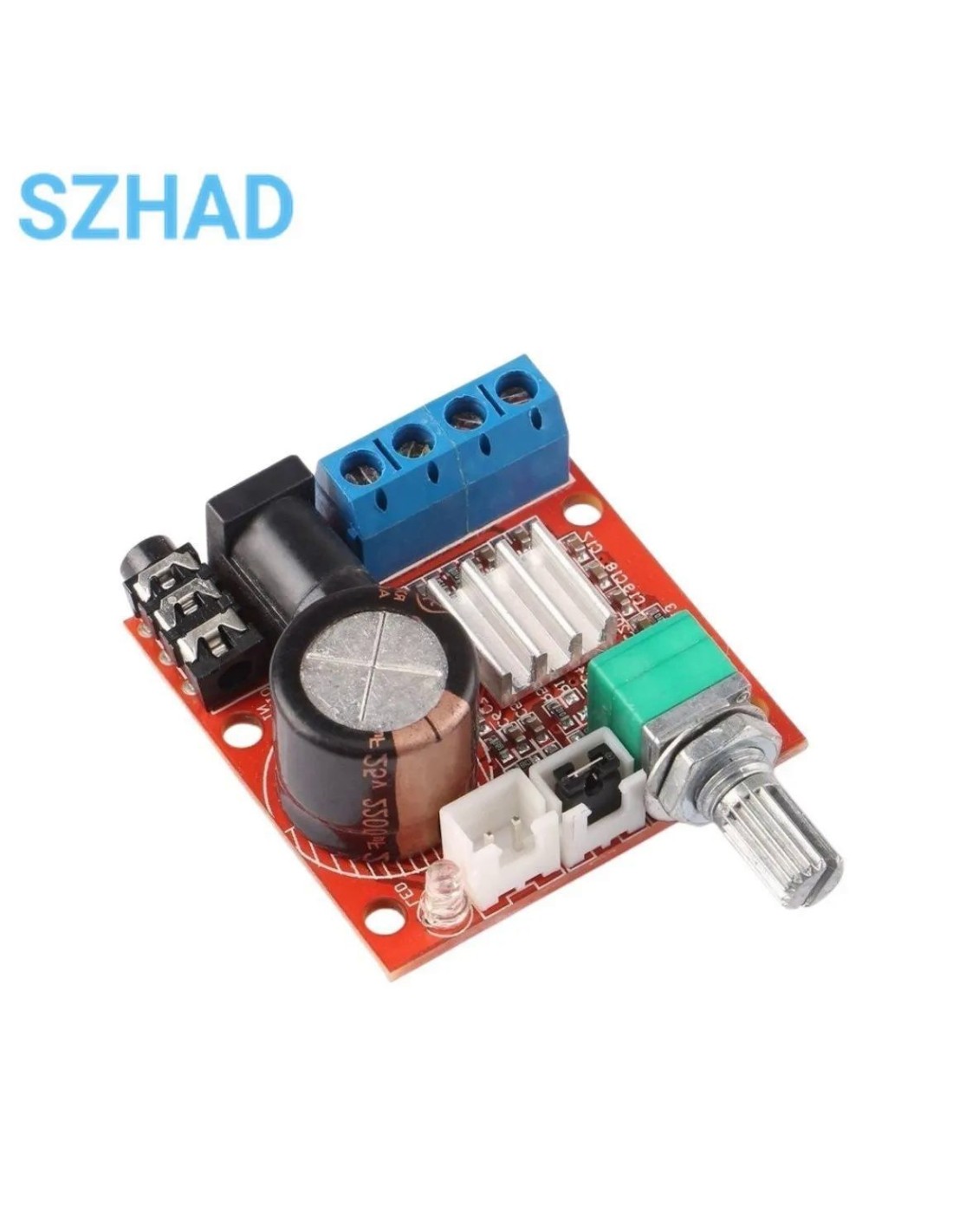

PAM8610, 2x10W, Dual Channel, Classe D, 12V amplifier

Descrição – PAM8610 (2×10W, Classe D, Dual Channel)

O PAM8610 é um circuito integrado amplificador de áudio estéreo em Classe D, capaz de fornecer até 10 W por canal (2×10W) em cargas de 8 Ω, utilizando alimentação de 12 V. É um módulo compacto, eficiente e de baixo custo, ideal para projetos DIY, caixas de som portáteis, sistemas embarcados e aplicações que exigem áudio estéreo com boa potência e baixo consumo.

📊 Especificações principais

• Chip controlador: PAM8610 (Diodes Inc.)
• Tipo: Amplificador de áudio estéreo Classe D
• Potência de saída:
  • 2 × 10 W em 8 Ω @ 12 V
  • 2 × 15 W em 4 Ω @ 12 V (dependendo da versão e dissipação)
• Alimentação: 7 V – 15 V (recomendado 12 V)
• Eficiência: até 90% (graças à topologia Classe D)
• THD+N (distorção harmônica): < 0,1% @ 1 W
• Entradas: estéreo (L/R), nível de linha
• Saídas: dois canais independentes (L/R)
• Recursos adicionais:
  • Proteção contra curto-circuito, sobrecarga e superaquecimento
  • Baixo ruído e sem necessidade de dissipador em aplicações comuns
• Dimensões típicas do módulo: ~30 × 25 mm (dependendo do fabricante)

🔹 Funcionalidades de destaque

• Compacto e eficiente: ideal para projetos portáteis alimentados por bateria ou fonte 12 V.
• Baixo consumo: não requer dissipador em aplicações de baixa potência.
• Facilidade de uso: basta conectar alimentação, entradas de áudio e alto-falantes.
• Proteções integradas: aumenta a confiabilidade em uso contínuo.
• Boa potência: adequado para caixas de som pequenas e médias.

🔧 Aplicações típicas

• Caixas de som portáteis alimentadas por bateria ou fonte 12 V.
• Projetos DIY de áudio estéreo.
• Sistemas embarcados que precisam de saída de som simples e potente.
• Brinquedos eletrônicos e dispositivos educacionais.
• Pequenos sistemas de automação com feedback sonoro.
