arrow bemicro cv 5CEFA2F23C8N CycloneV Altera Intel Fpga

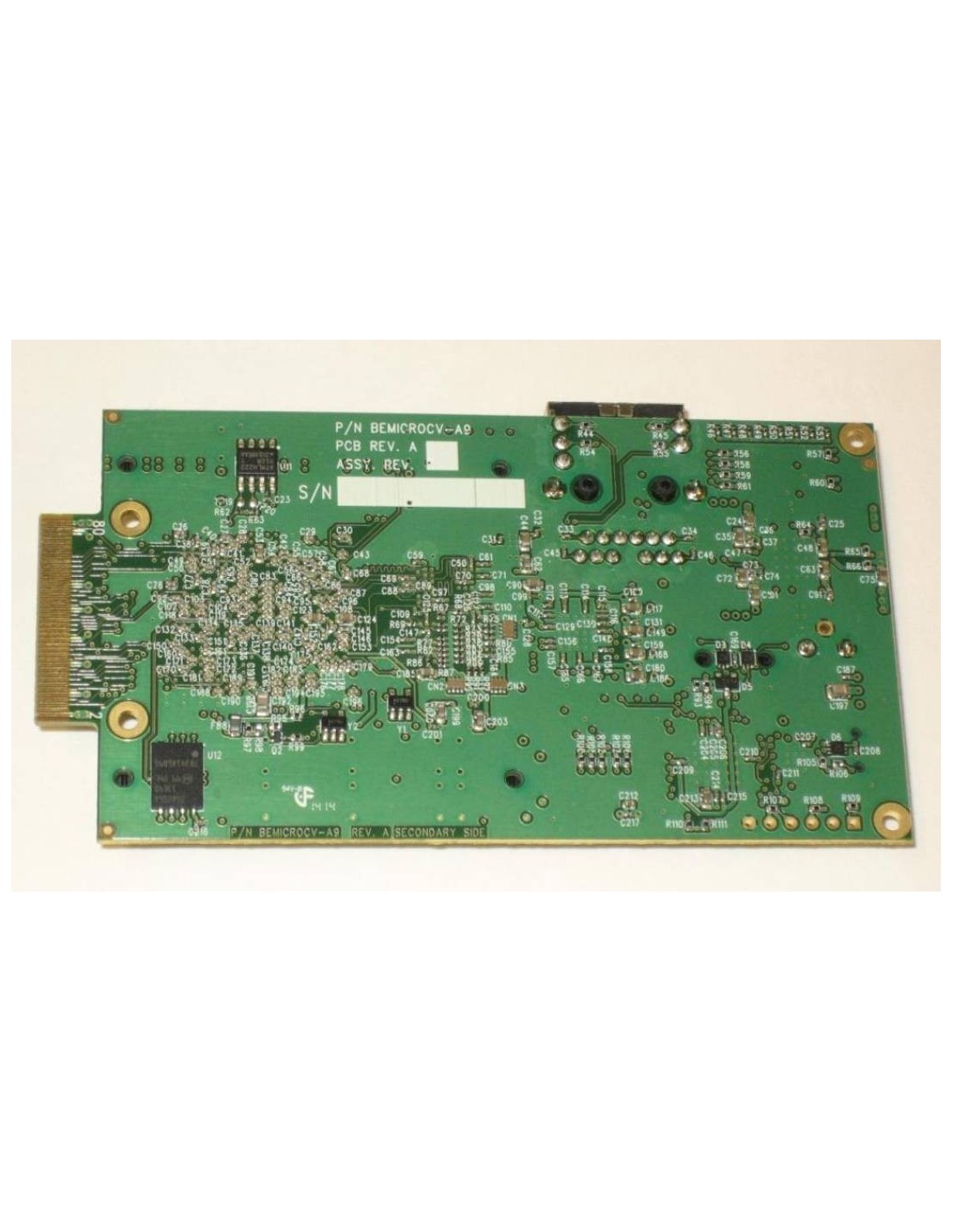

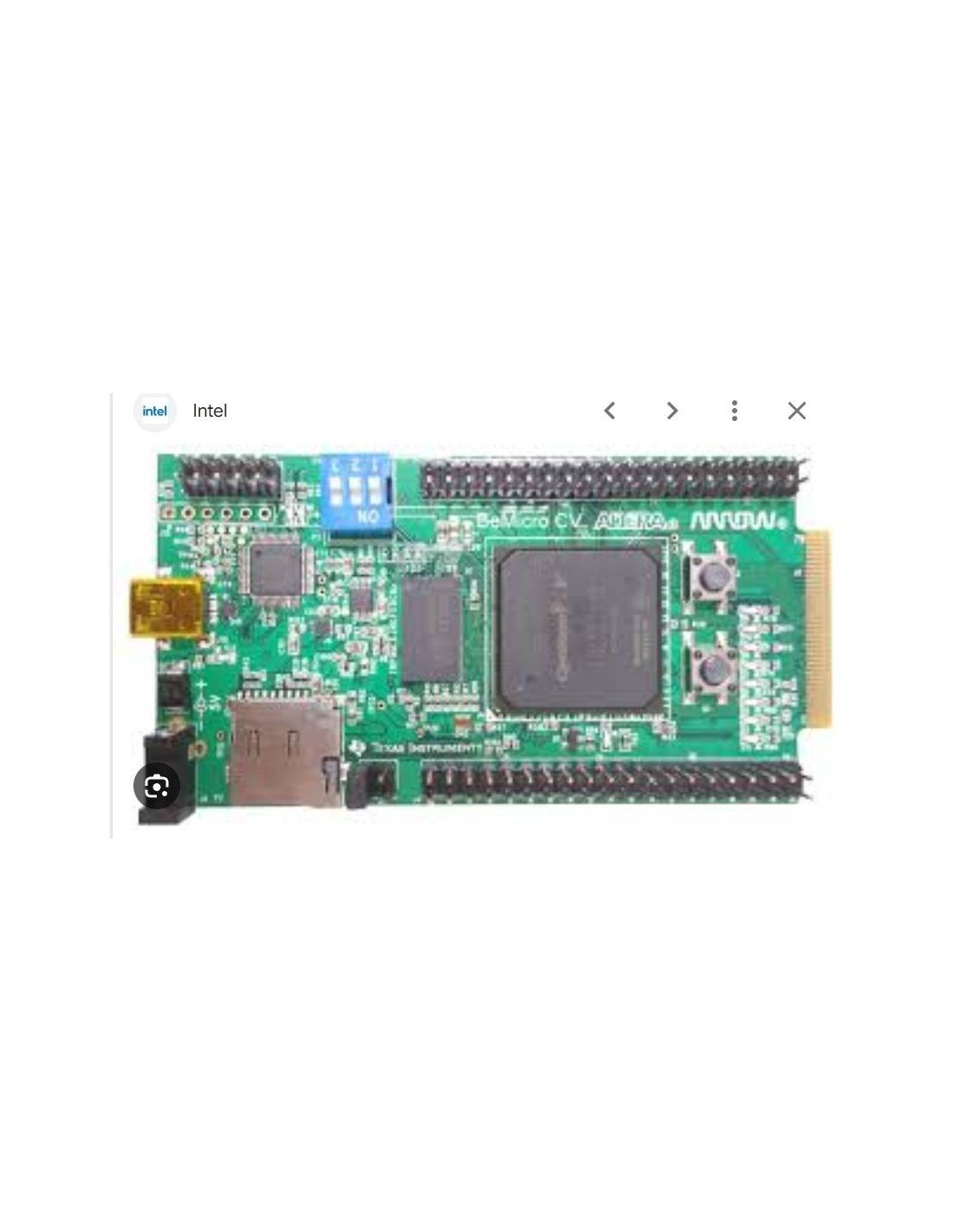

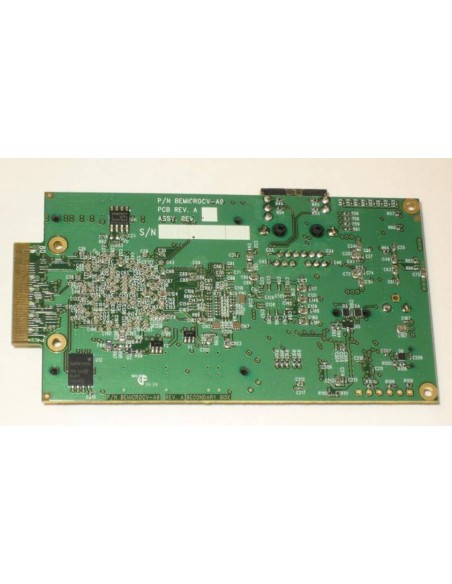

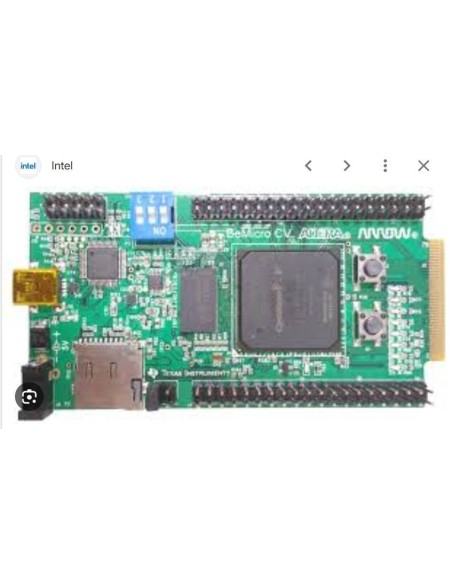

A Arrow BeMicro CV é uma placa de desenvolvimento compacta baseada no FPGA Intel/Altera Cyclone V E (5CEFA2F23C8N). Ela foi projetada para prototipagem acessível de sistemas digitais e pode ser expandida com módulos como BeScope (osciloscópio digital), tornando-se uma plataforma versátil para aprendizado e aplicações industriais.

🔹 Descrição da Arrow BeMicro CV

• Fabricante: Arrow Electronics
• Modelo: BeMicro CV
• FPGA principal: Intel/Altera Cyclone V E – 5CEFA2F23C8N
• Tecnologia: 28 nm, baixo custo, otimizado para consumo e desempenho
• Recursos do FPGA:
  • ~25.000 elementos lógicos (LEs)
  • ~2 Mb de RAM embutida
  • 224 pinos de I/O
  • Controlador de memória DDR2/DDR3/LPDDR3 integrado (HMC)
• Memória externa: 1 Gb DDR3 SDRAM (16 bits) conectada ao FPGA
• Conectividade:
  • USB para programação e comunicação

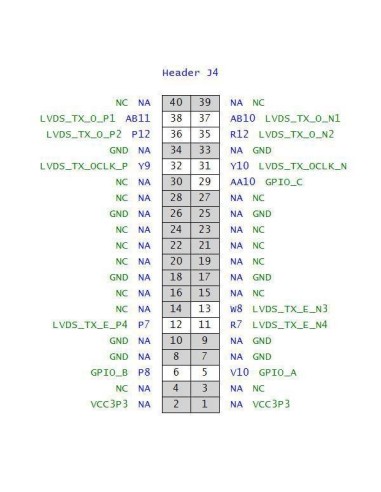

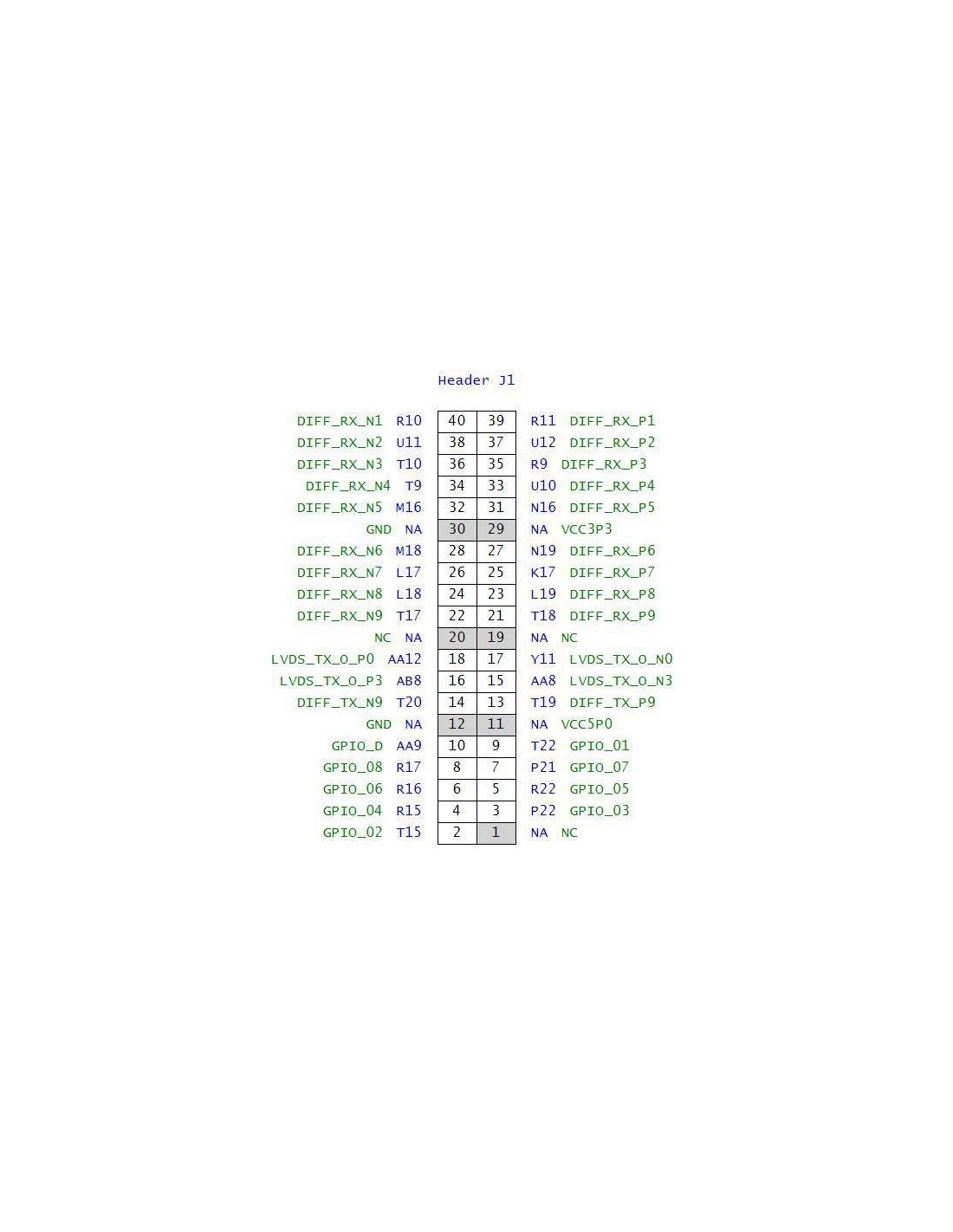

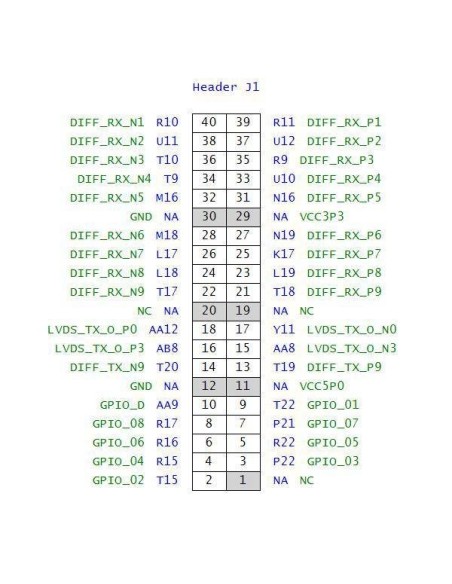

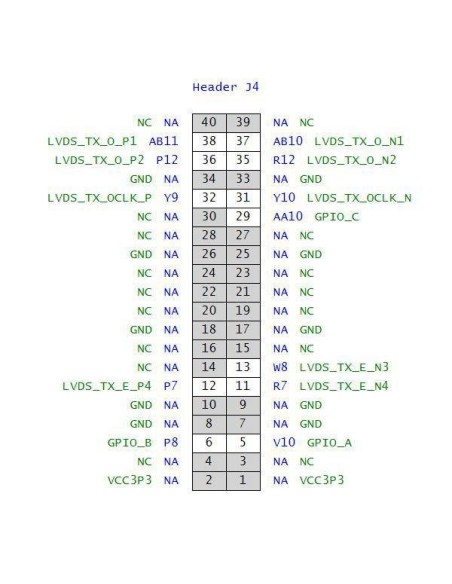

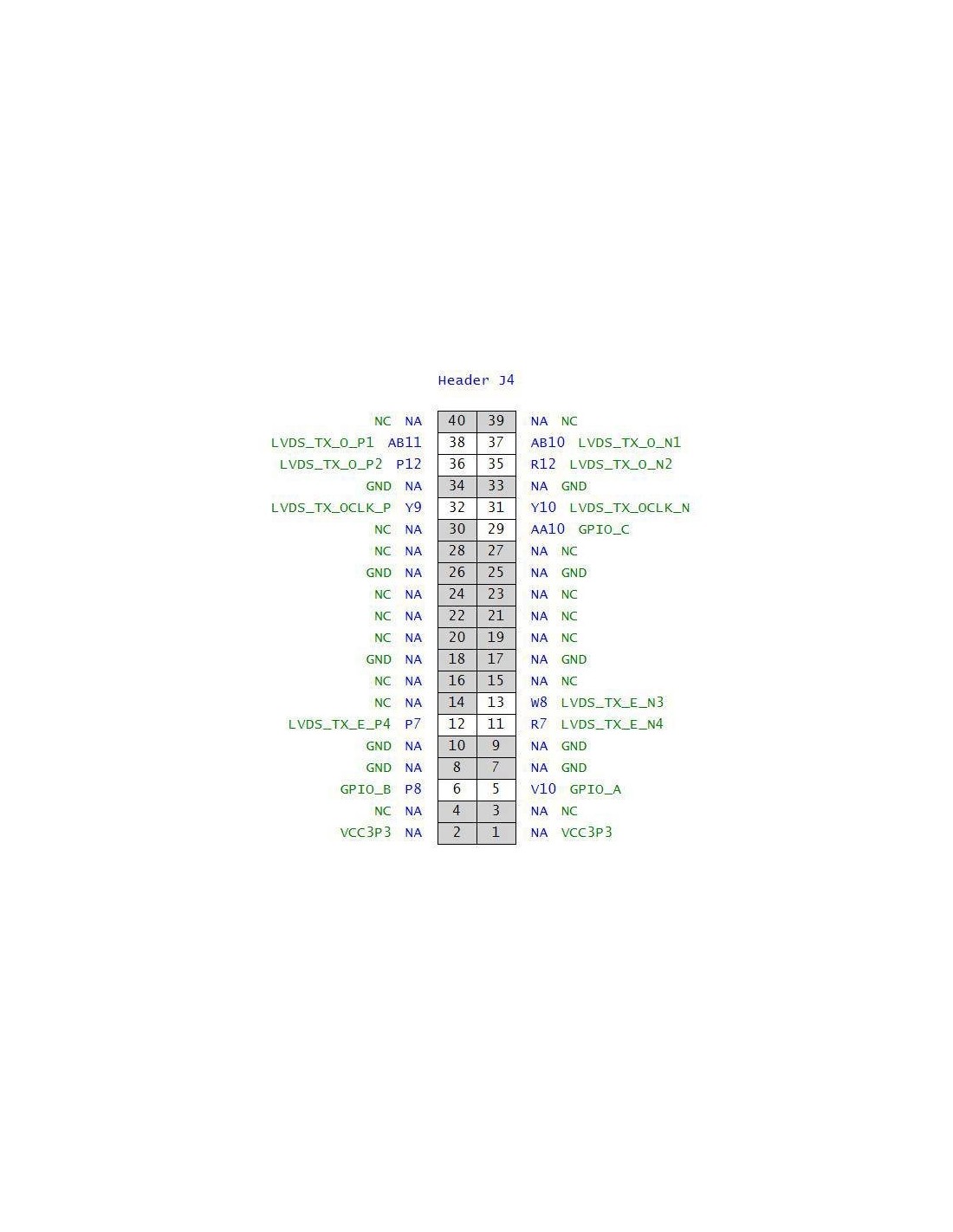

  • Interfaces de expansão via conectores compatíveis com módulos adicionais
• Form factor: estilo “USB stick” (compacto, portátil, ideal para prototipagem rápida)

📊 Recursos principais

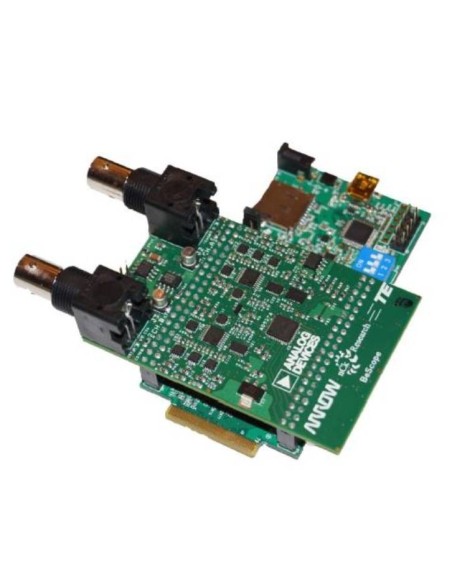

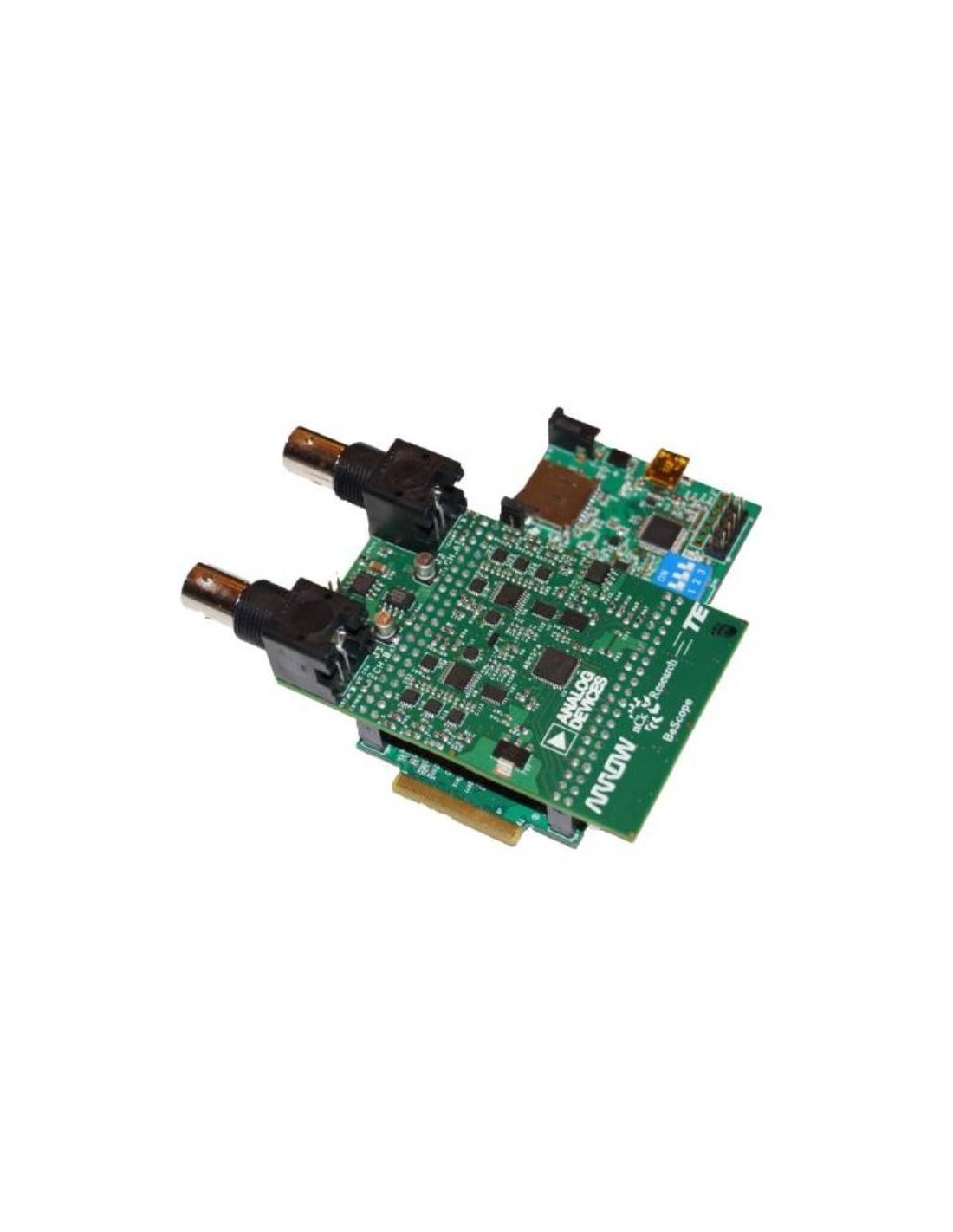

• Osciloscópio digital (BeScope):
  • A placa pode ser expandida com o módulo BeScope, que adiciona capacidade de captura e análise de sinais digitais, transformando o kit em uma solução de prototipagem com recursos de medição.
• Compatibilidade:
  • Suporte ao Quartus Prime (IDE oficial da Intel/Altera para FPGA).
  • Integração com kits de parceiros como Terasic MTL LCD e módulos SDR.
• Aplicações típicas:

• Aprendizado e ensino de FPGA.
• Prototipagem de sistemas digitais e DSP.
• Desenvolvimento de interfaces de comunicação.
• Projetos de instrumentação com captura de sinais.

💰 Preço nos EUA

• FPGA Cyclone V E (5CEFA2F23C8N) isolado: cerca de US$ 61,00.
• Placa BeMicro CV completa: geralmente encontrada entre US$ 50–70 em distribuidores como Arrow.
