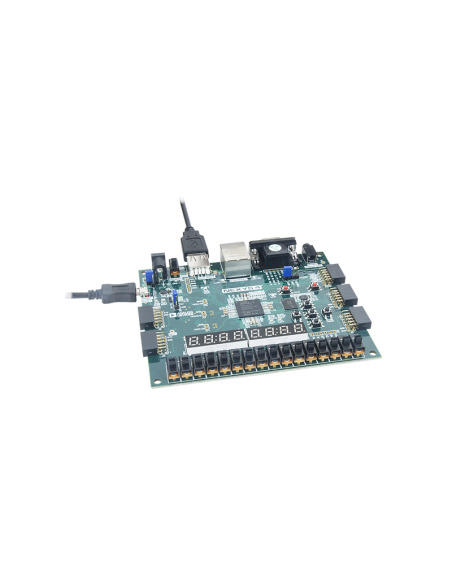

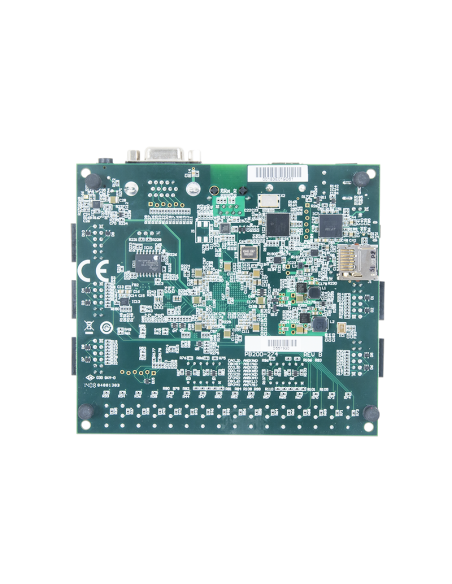

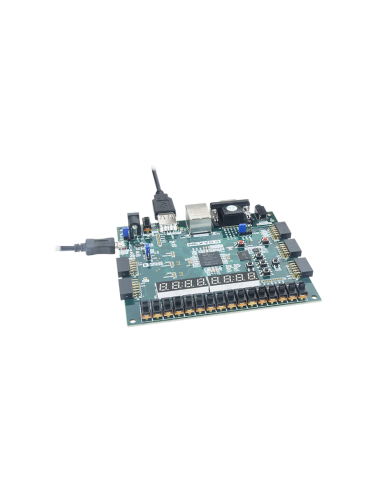

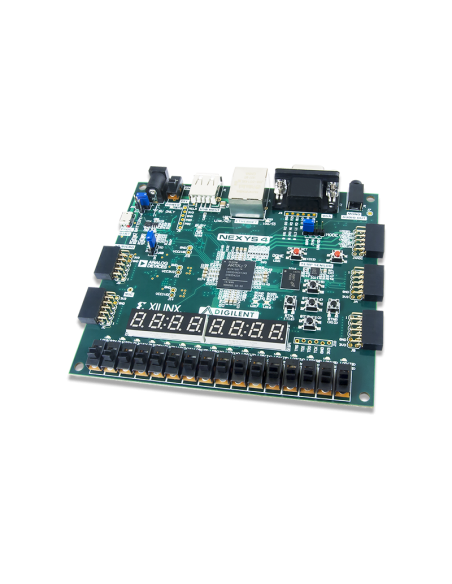

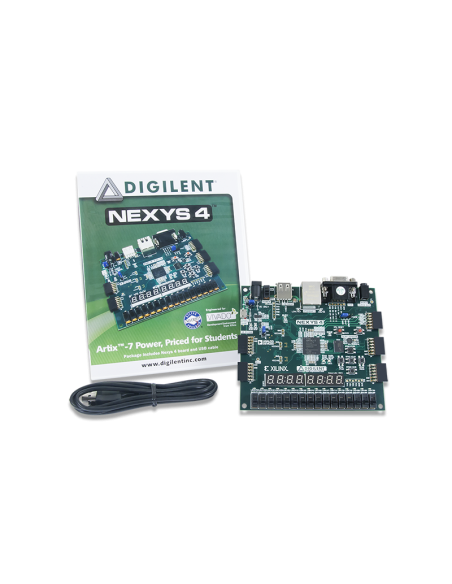

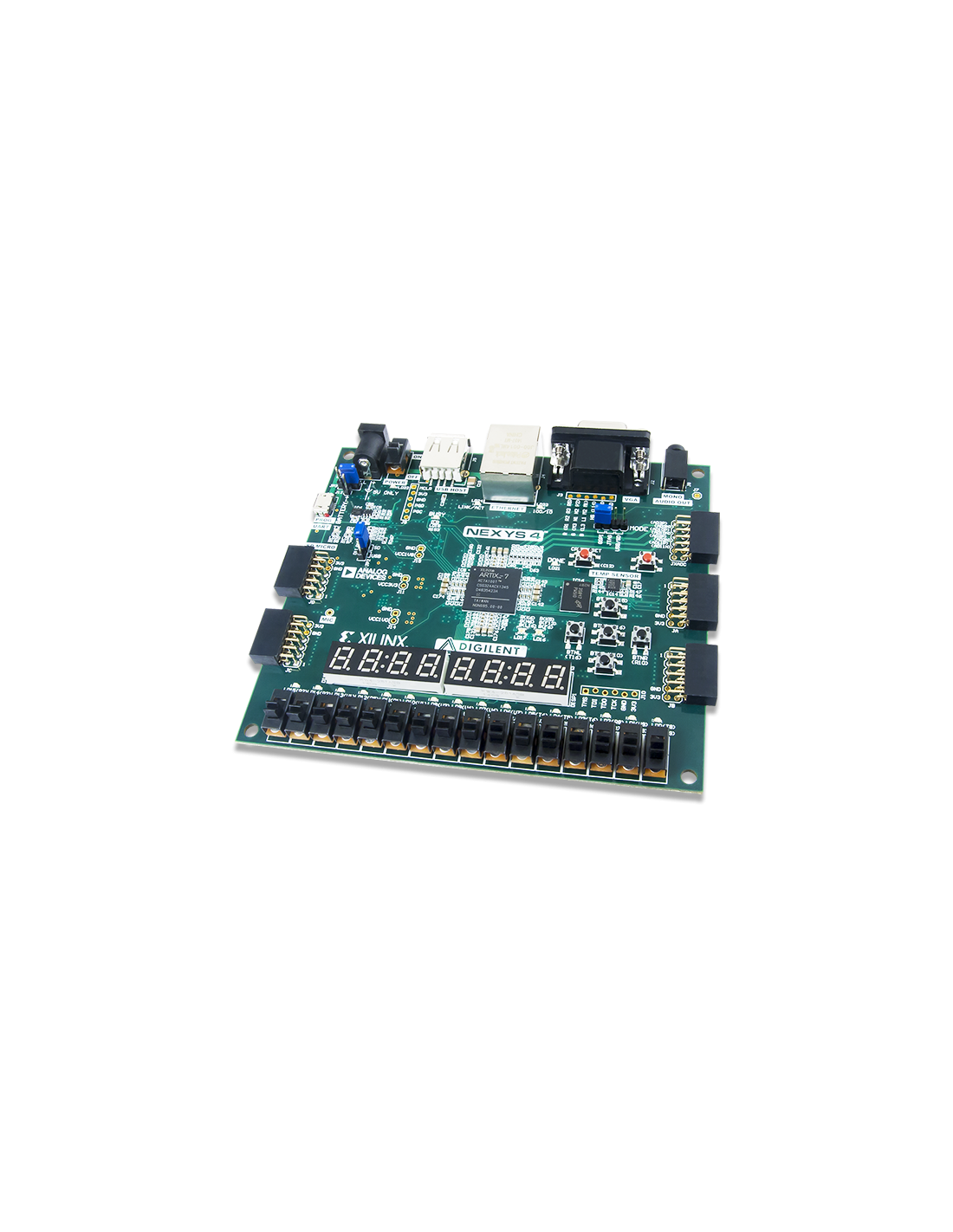

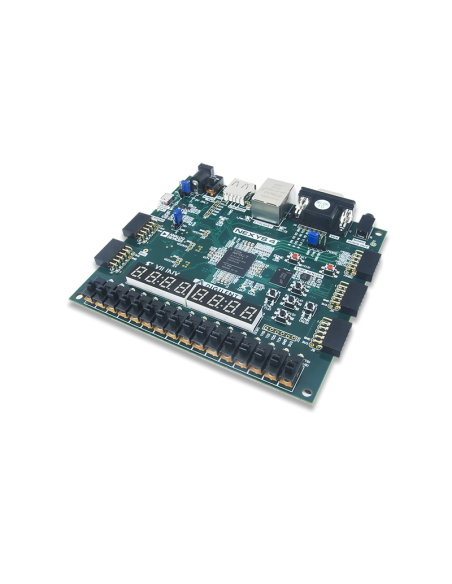

NEXYS 4 ARTIX-7 FPGA

A Digilent Nexys 4 (Artix‑7 FPGA) é uma placa de desenvolvimento educacional e de prototipagem baseada no Xilinx Artix‑7 XC7A100T‑1CSG324C. Ela oferece memória externa, diversos periféricos integrados (Ethernet, VGA, áudio, acelerômetro, sensores, LEDs, switches, displays) e suporte completo ao Vivado Design Suite. O preço atual gira em torno de R$ 2.800–3.100 em revendedores como AliExpress.

⚙️ Descrição técnica – Nexys 4 Artix‑7

• FPGA principal: Xilinx Artix‑7 XC7A100T‑1CSG324C
  • 15.850 slices (99K logic cells)
  • 4.860 Kbits de block RAM
  • 240 DSP slices
  • Clock interno até 450 MHz
  • Conversor analógico‑digital integrado (XADC)
• Memória externa:
  • 16 MB CellularRAM
  • 128 MB DDR2 SDRAM
  • 128 Mbit Serial Flash
  • Slot MicroSD
• Interfaces e periféricos:
  • 16 switches, 16 LEDs, 2 LEDs tricolores, 5 push‑buttons
  • 2 displays de 7 segmentos (4 dígitos cada)
  • Saída VGA 12 bits
  • Porta Ethernet 10/100
  • USB‑UART bridge
  • USB HID Host (mouses, teclados, pendrives)
  • Áudio PWM + microfone PDM + sensor de temperatura + acelerômetro 3‑eixos
• Expansão: 4 conectores Pmod + Pmod analógico (XADC).
• Programação: via Digilent USB‑JTAG integrado ou cabo externo.
