PCF8563T 8563 IIC RTC c/ AT24C32 i2C

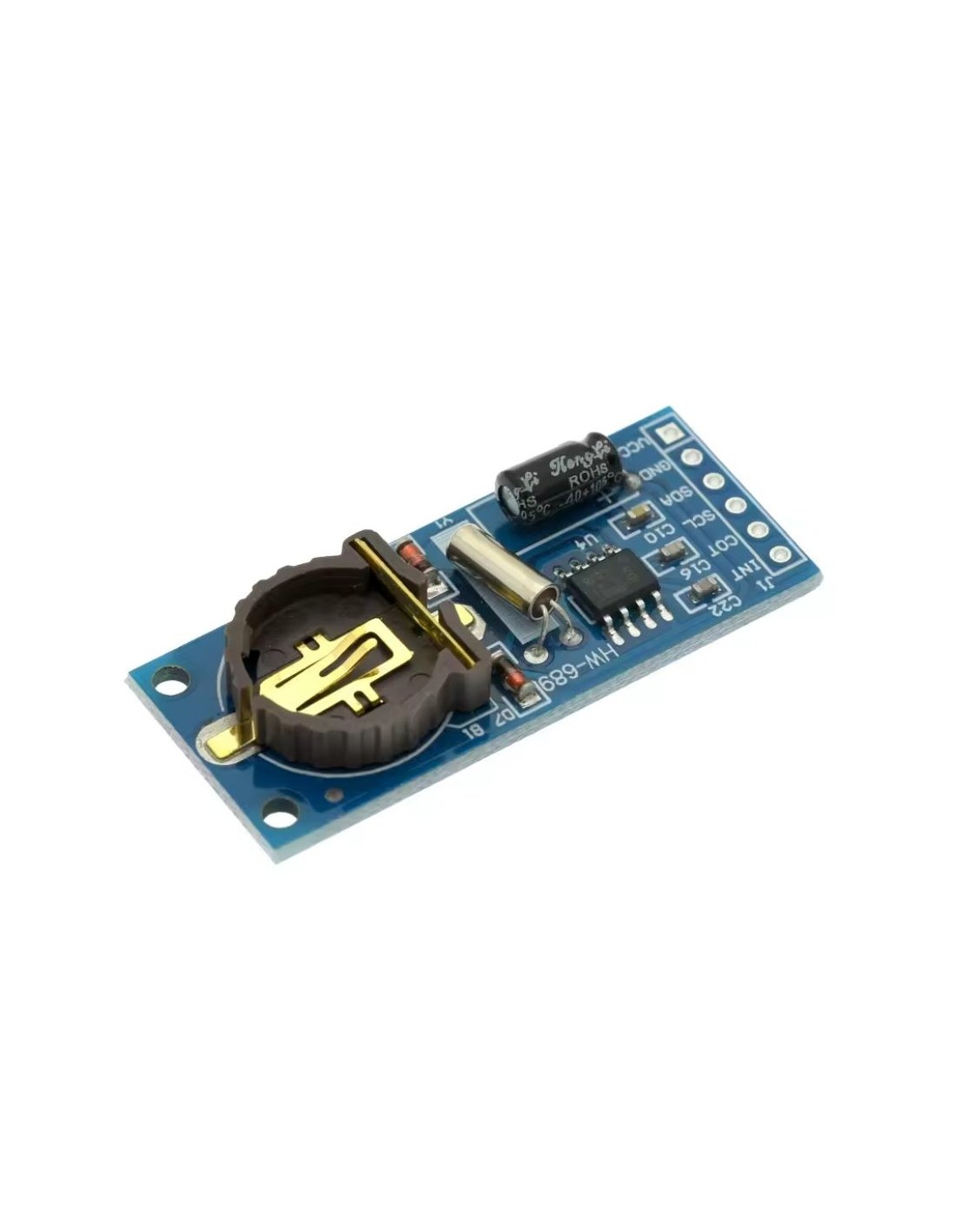

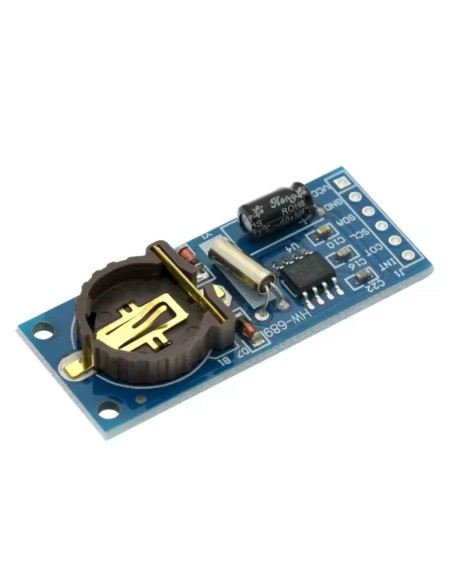

Módulo RTC PCF8563T

O PCF8563T é um módulo de relógio de tempo real (RTC) de baixo consumo, ideal para sistemas embarcados que precisam manter data e hora mesmo quando o dispositivo principal está desligado. Ele utiliza comunicação I2C, possui funções de alarme, temporizador, saída de clock e suporta bateria de backup para manter o tempo por vários anos.

🔧 Características do Módulo

• Comunicação via I2C usando apenas SDA e SCL
• Pinos extras disponíveis: INT (interrupção) e COT (clock out)
• Suporte para bateria de backup (CR1220 ou CR2032)
• Baixíssimo consumo, permitindo funcionamento contínuo por até 10 anos com bateria
• Oscilador de cristal 32.768 kHz de alta estabilidade
• Chip muito mais estável e eficiente que RTCs antigos como o DS1302
• Muito usado em medidores, telefones, instrumentos portáteis e dispositivos alimentados por bateria

📘 Principais Especificações do PCF8563

• Tensão de operação: 1,0 V a 5,5 V
• Consumo típico: 0,25 µA
• Interface I2C até 400 kHz
• Saídas de clock configuráveis: 32.768 kHz, 1024 Hz, 32 Hz, 1 Hz
• Funções integradas:

• Alarmes
• Temporizador
• Detecção de queda de energia
• Reset interno
• Saída de interrupção open‑drain

🧪 Teste e Uso Básico

• Carregar o programa de exemplo no microcontrolador (ex.: STC89C52)
• Ligar o módulo
• Abrir a porta serial para visualizar data e hora enviadas pelo RTC
• O código pode ser adaptado facilmente para outros microcontroladores
