Real-time clock module, DS1307 AT24C32, I2C

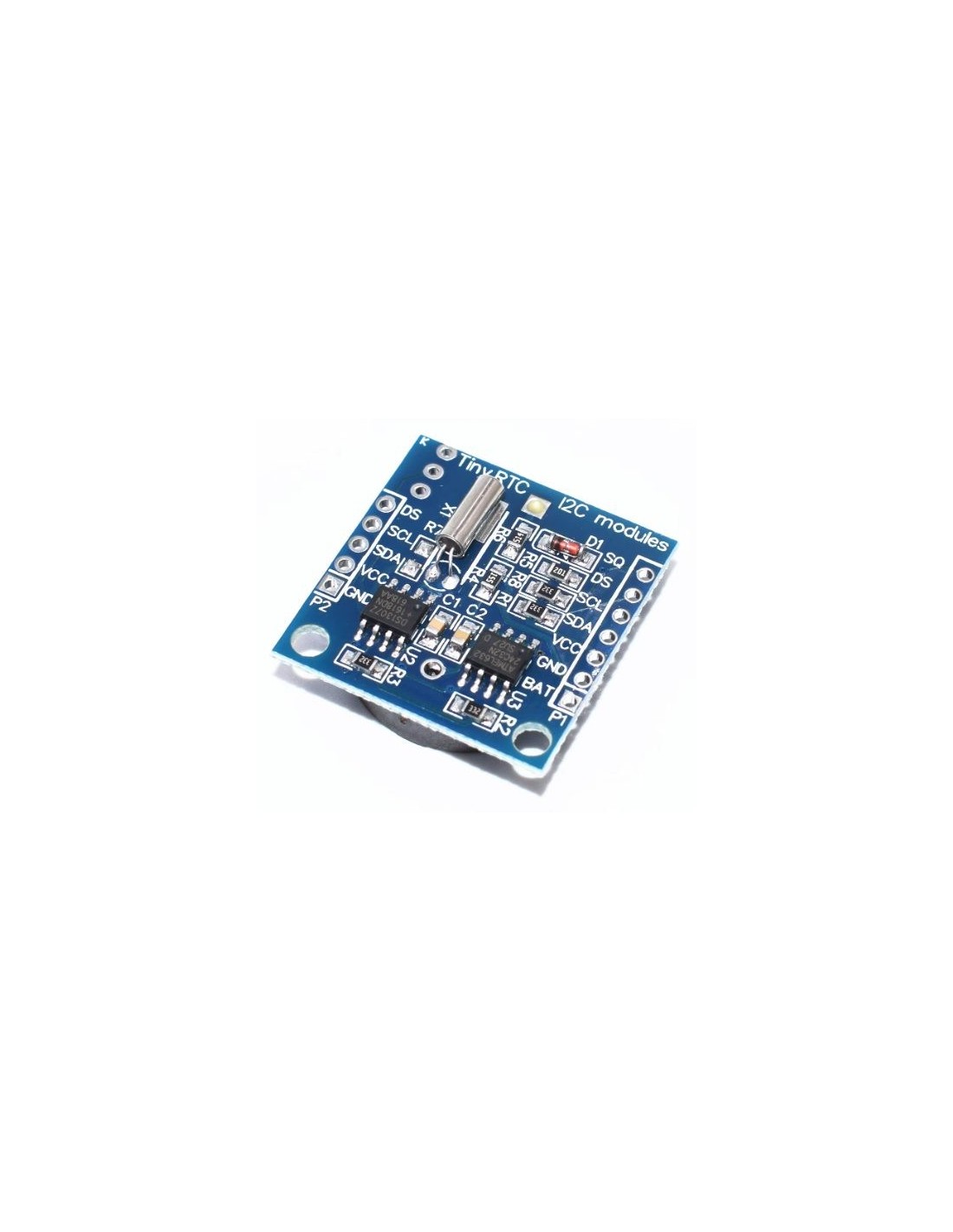

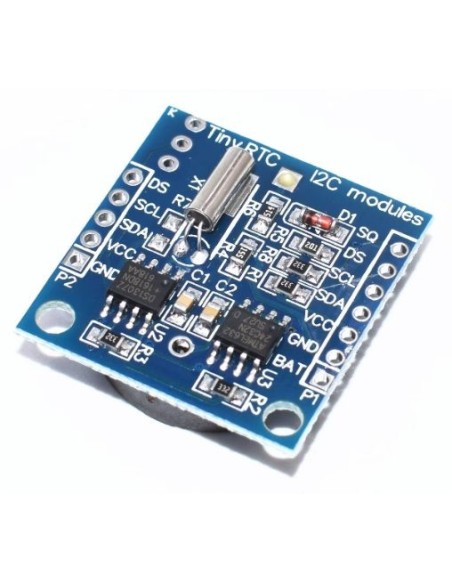

Módulo RTC DS1307 com EEPROM AT24C32

Relógio de Tempo Real + Memória 32K • I2C • Bateria Recarregável**

O Módulo RTC DS1307 com EEPROM AT24C32 é uma solução completa de relógio de tempo real (RTC) com armazenamento adicional, ideal para sistemas embarcados que precisam manter data e hora mesmo sem alimentação externa. Ele utiliza o chip DS1307, um RTC de baixo consumo com calendário completo, e a memória AT24C32, uma EEPROM I²C de 32 Kbit para armazenamento de dados.

O módulo inclui uma bateria CR2032 recarregável e um circuito de carga, resolvendo o problema comum do DS1307 de não conseguir ler ou escrever quando alimentado apenas pela bateria. Após totalmente carregada, a bateria pode manter o relógio funcionando por até 1 ano.

Com interface I²C, o módulo permite conexão simples com microcontroladores como Arduino, ESP32, STM32, Raspberry Pi e outros. Também é possível encadear outros dispositivos I²C no mesmo barramento.

✅ Principais Características

• RTC: DS1307
• Memória: EEPROM AT24C32 (32 Kbit)
• Interface: I²C (2 fios)
• Bateria: CR2032 recarregável com circuito de carga
• Backup de energia: mantém a contagem de tempo por até 1 ano
• Tensão de operação: 5V
• Dimensões: 27 × 28 × 8,4 mm
• Compatibilidade: Arduino, ESP8266, ESP32, STM32, PIC, Raspberry Pi, etc.

✅ Recursos do DS1307

• Contagem de:
  • Segundos
  • Minutos
  • Horas (12h/24h com AM/PM)
  • Dia da semana
  • Dia do mês
  • Mês
  • Ano (com compensação de ano bissexto até 2100)
• 56 bytes de RAM não volátil
• Saída de onda quadrada programável
• Detecção automática de queda de energia
• Comutação automática entre alimentação principal e bateria
• Consumo ultrabaixo: < 500 nA em modo backup

✅ Recursos da EEPROM AT24C32

• 32 Kbit (4 KB) de armazenamento
• Interface I²C
• Ideal para salvar:

• Logs
• Configurações
• Dados de sensores
• Histórico de eventos

✅ Vantagens do Módulo

• Bateria recarregável integrada
• Mantém data e hora mesmo sem energia
• Memória adicional para dados
• Fácil integração via I²C
• Permite encadear outros dispositivos I²C
• Saída de clock disponível para microcontroladores

✅ Conteúdo da Embalagem

• 1× Módulo RTC DS1307 + EEPROM AT24C32
• (Opcional) Bateria CR2032 recarregável
