Tang Nano 1K – FPGA GW1NZ‑1 (GW1NZ‑LV1)

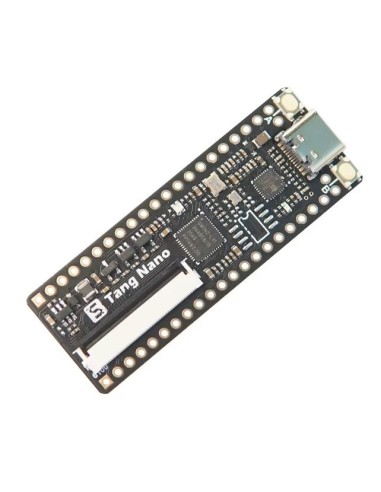

A Tang Nano 1K é uma placa FPGA compacta e de baixo custo desenvolvida pela Sipeed, baseada no FPGA Gowin GW1NZ‑LV1, pertencente à família LittleBee. Ela foi projetada para aprendizado, prototipagem rápida e experimentos com lógica digital, oferecendo recursos avançados em um formato extremamente acessível.

Segundo a Sipeed, a placa inclui interface RGB LCD, depurador USB‑JTAG integrado e é ideal para pequenos projetos de lógica e experimentação.

⚙️ Características Principais

🧠 FPGA Gowin GW1NZ‑LV1

• 1152 LUT4 (unidades lógicas)
• 864 Flip‑Flops
• 72 Kbits de Block SRAM (4 blocos B‑SRAM)
• 64 Kbits de Flash interna para usuário
• 1 PLL para geração de clock
• 2 bancos de I/O com suporte a múltiplos modos de drive e resistores internos

🔌 Interfaces e Recursos da Placa

• Depurador USB‑JTAG integrado (via chip BL702) para gravação e debug sem ferramentas externas
• Conector FPC de 40 pinos para displays RGB LCD
• Pads WSON8 para experimentos com memórias externas
• 2 botões programáveis para entrada de usuário
• 1 LED RGB programável integrado na placa

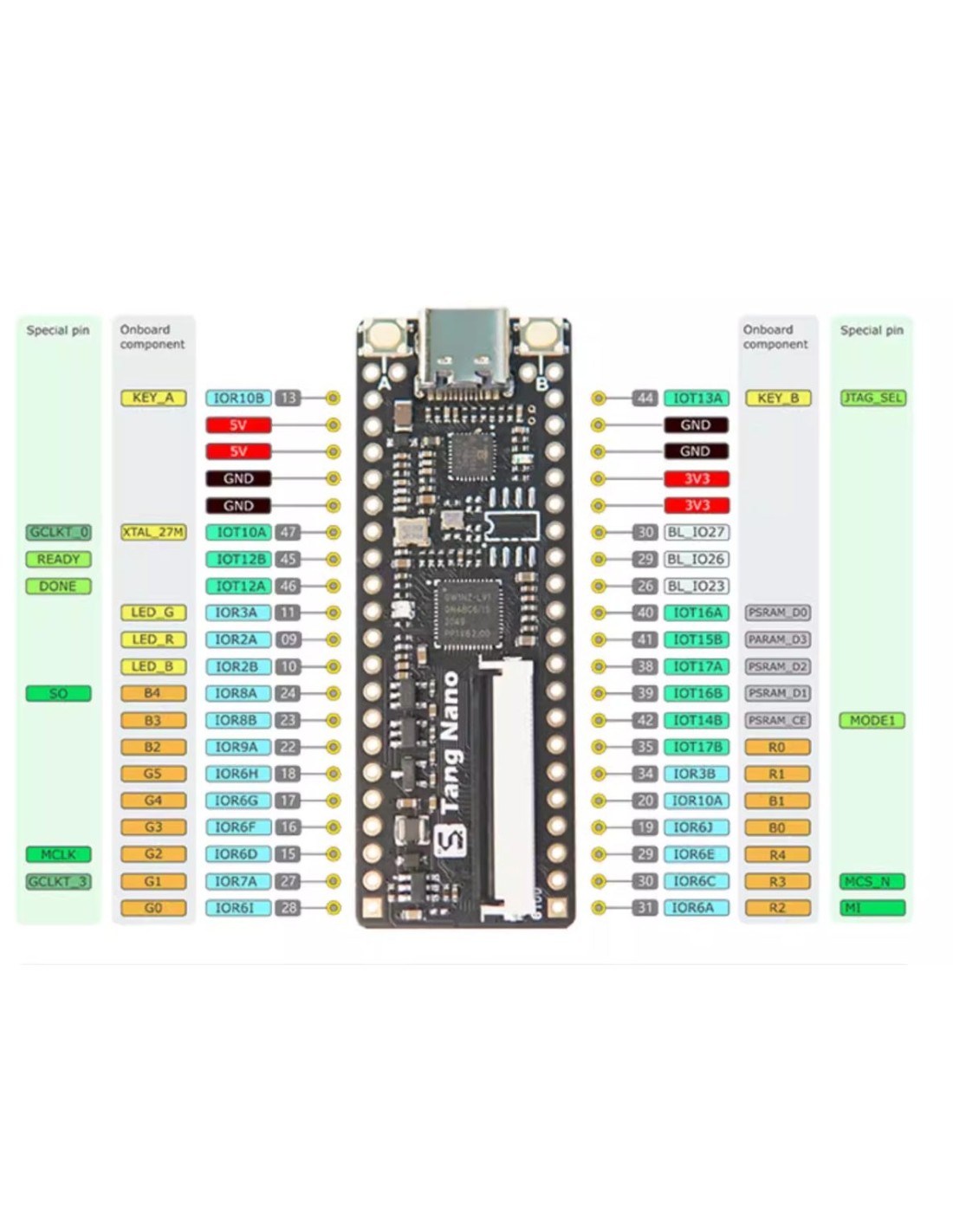

• Headers laterais com todos os pinos de I/O expostos

🔋 Alimentação e Operação

• Alimentação via USB‑C 5 V
• Tensão interna do core: 1,2 V
• Tensão dos bancos de I/O: 3,3 V (padrão)
• Temperatura de operação: –10 °C a 65 °C

🧰 Software e Ferramentas

• Suporte ao Gowin IDE (versão ≥ 1.9.7) para síntese, place‑and‑route e geração de bitstream
• Exemplos oficiais disponíveis no GitHub da Sipeed
• Programação via USB‑JTAG usando o software recomendado pela Sipeed (Programmer específico)

📐 Dimensões

• 58,34 mm × 21,29 mm (conforme datasheet oficial)

🧪 Aplicações Típicas

• Aprendizado de FPGA e lógica digital
• Implementação de máquinas de estado, filtros digitais, controladores
• Prototipagem de interfaces paralelas e seriais
• Controle de displays RGB
• Projetos educacionais e de pesquisa
• Pequenos aceleradores lógicos e experimentos com hardware reconfigurável
