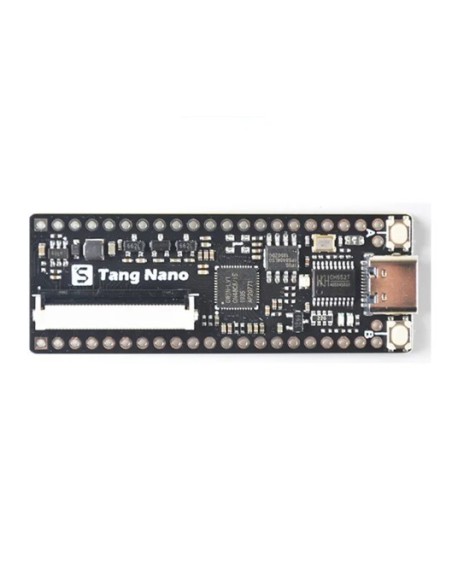

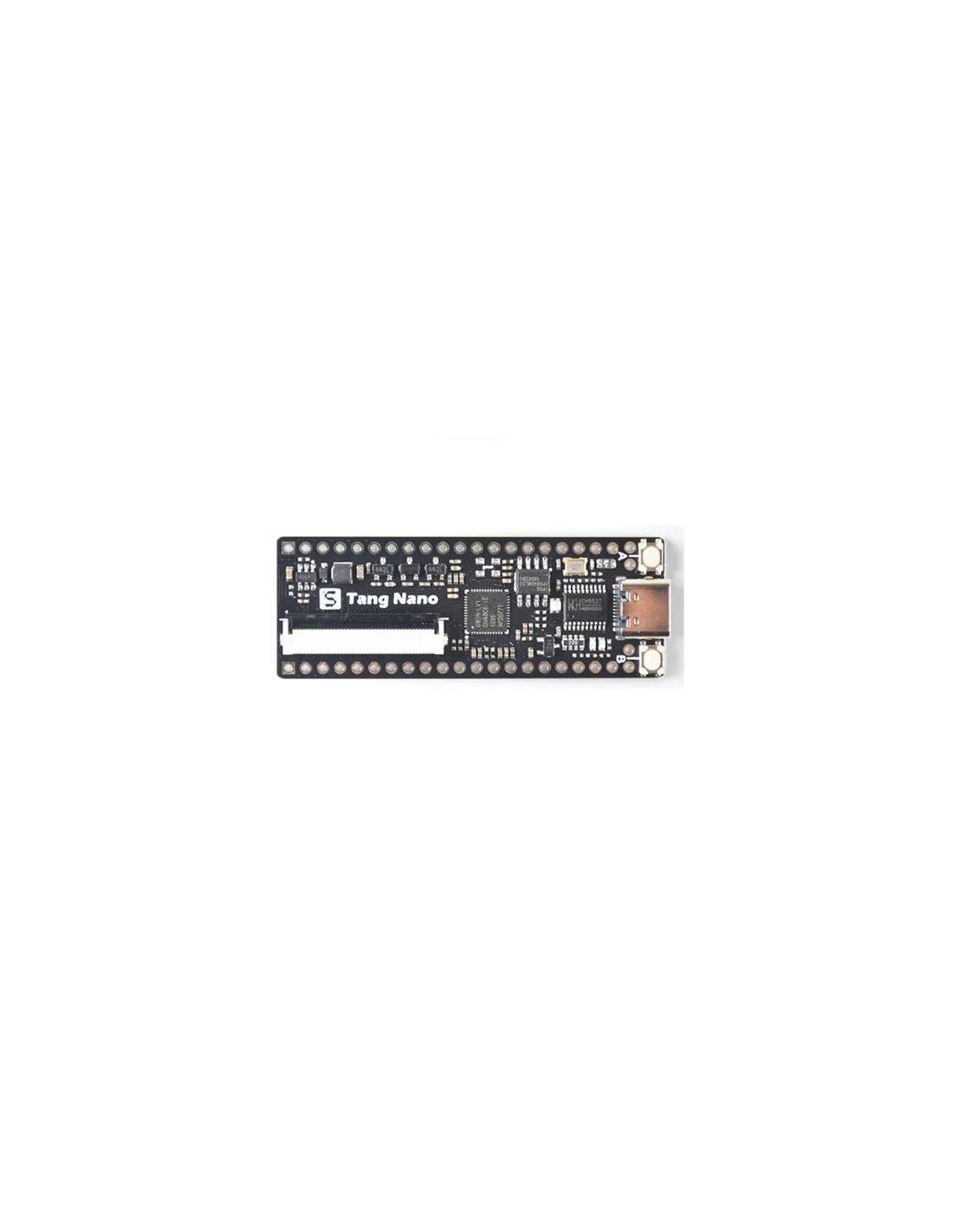

Sipeed Tang Nano FPGA (GW1N-LV1QN48C6/I5)

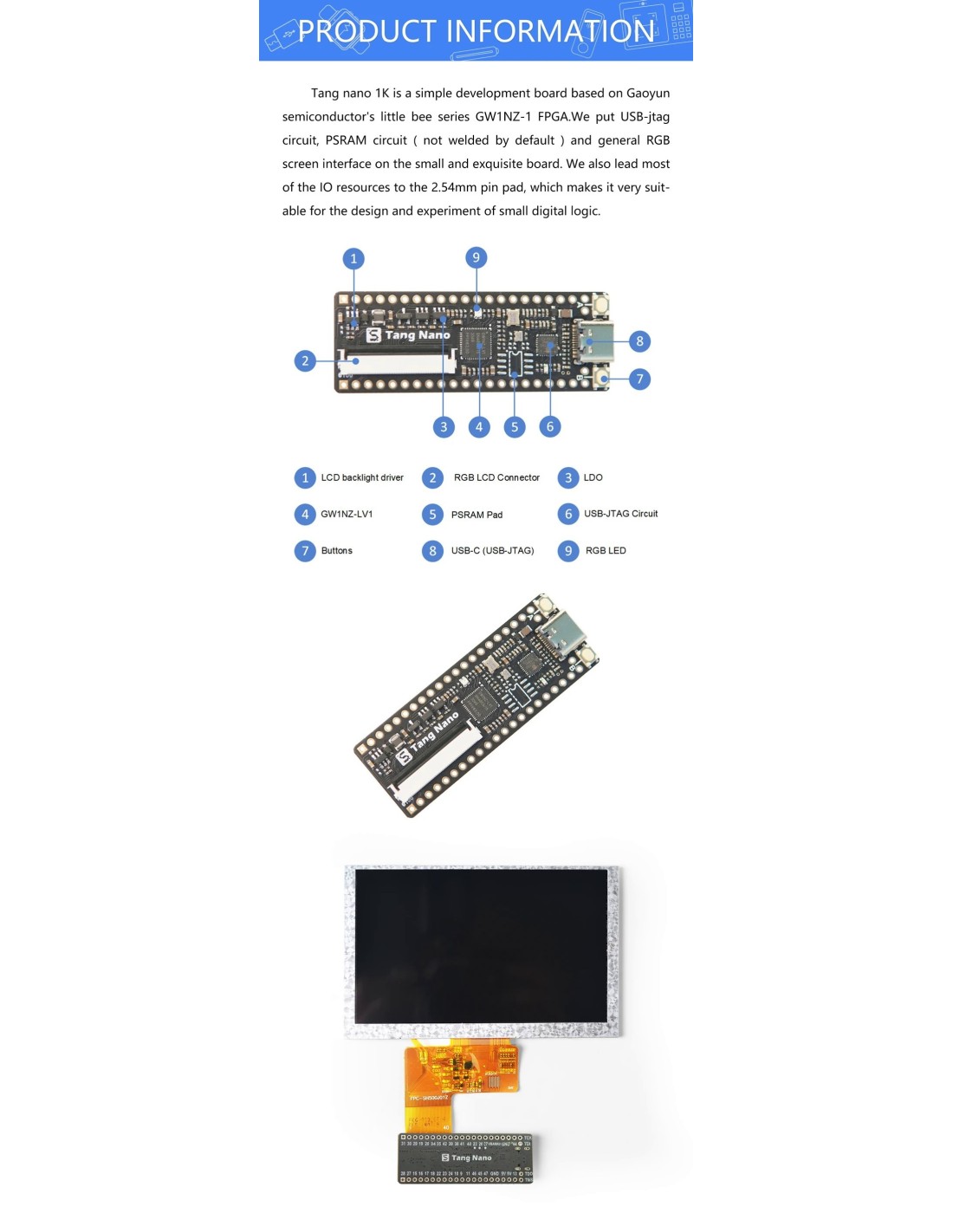

A Tang Nano é parte da linha de placas FPGA da Sipeed, construída sobre o FPGA Gowin GW1N-1 (LittleBee series). É uma solução acessível e portátil para quem deseja aprender ou desenvolver aplicações em lógica programável, sem a complexidade e custo de FPGAs maiores.

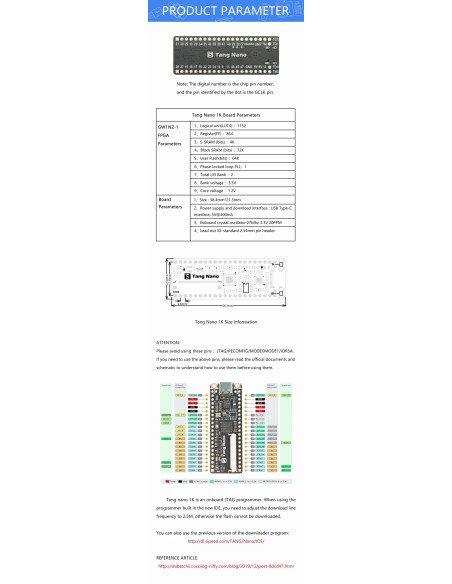

📊 Especificações principais

• FPGA principal: Gowin GW1N-LV1QN48C6/I5
• Recursos lógicos:
  • 1152 LUT4 (Look-Up Tables)
  • 864 Flip-Flops
  • 72 Kbits de Block SRAM
  • 96 Kbits de Flash para usuário
  • 1 PLL integrado
• Encapsulamento: QFN48
• Memória externa: 64 Mbits PSRAM (QSPI)
• Interfaces disponíveis:
  • Conector RGB LCD de 40 pinos (suporte a displays até 800×480)
  • LEDs RGB onboard para debug

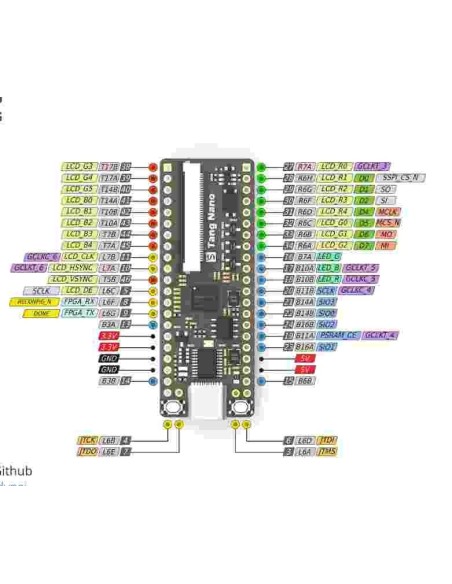

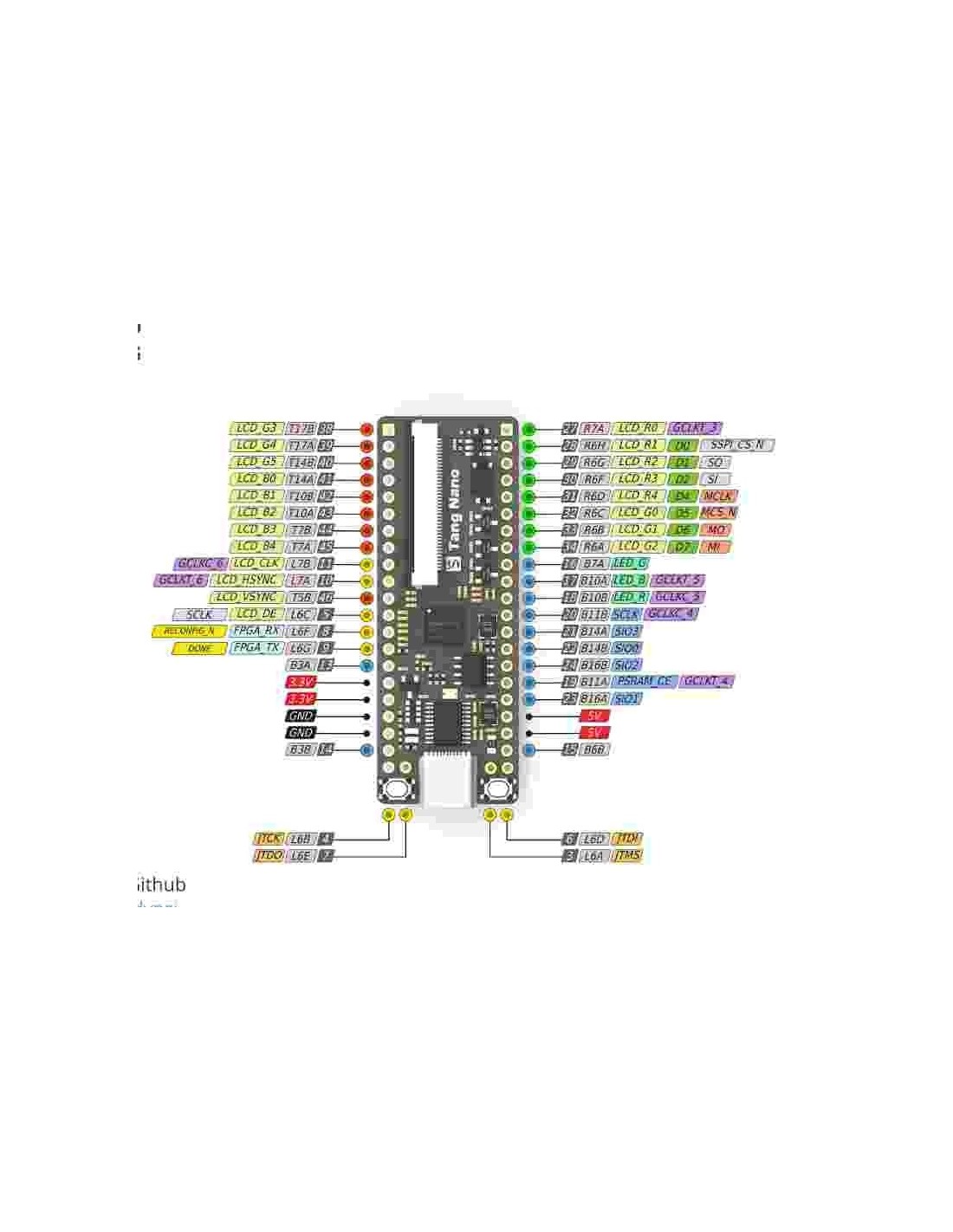

  • 34 pinos de I/O configuráveis
• Clock: cristal de 24 MHz onboard
• Programação: USB Type-C com JTAG downloader integrado (não precisa de programador externo)
• Dimensões: extremamente compacta (~2,5 × 2,5 cm, dependendo da versão)

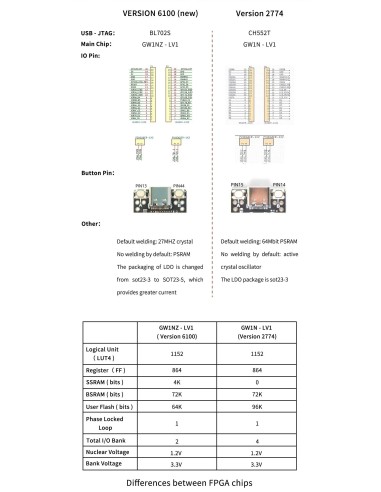

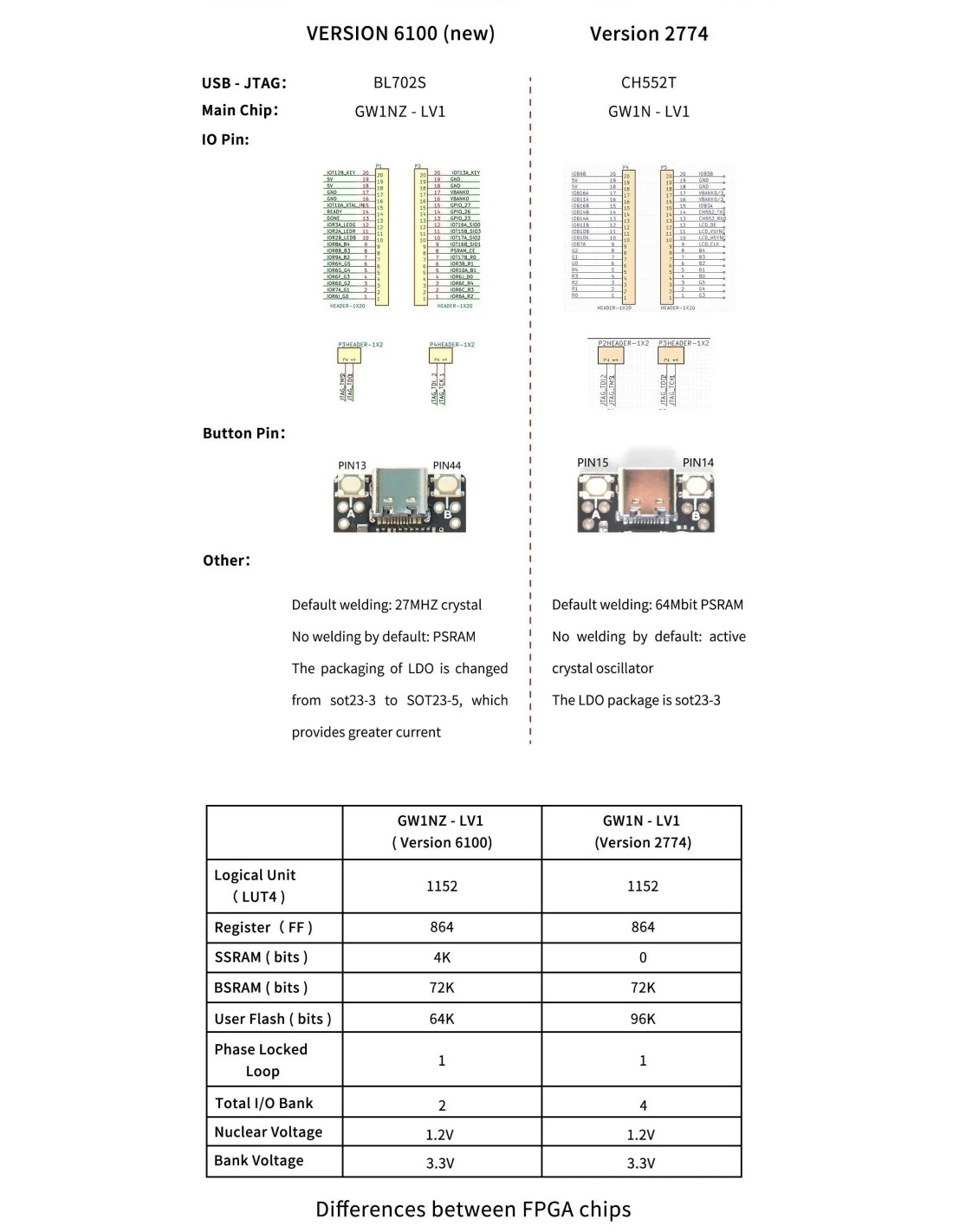

• Versão: Gowin toolchain (version 2774) compatível com IDE oficial da Gowin

🔹 Funcionalidades de destaque

• Baixo custo e tamanho reduzido: ideal para aprendizado e prototipagem rápida.
• Memória externa PSRAM: permite aplicações mais complexas que exigem armazenamento temporário.
• Interface RGB LCD: suporte direto a displays, útil para projetos gráficos e educacionais.
• USB Type-C integrado: simplifica programação e alimentação.
• I/O flexível: níveis ajustáveis para compatibilidade com diferentes periféricos.

🔧 Aplicações típicas

• Ensino de lógica digital e FPGA.
• Prototipagem de sistemas embarcados.
• Projetos gráficos com LCD/VGA.
• Controle de sinais digitais em automação.
• Experimentação com arquiteturas paralelas e processamento customizado.

✅ Resumo:
A Sipeed Tang Nano FPGA (GW1N-LV1QN48C6/I5) é uma placa compacta, acessível e poderosa para aprendizado e prototipagem, equipada com 1152 LUT4, 72 Kbits SRAM, 64 Mbits PSRAM externa e interface RGB LCD. Com programação via USB Type-C e suporte oficial da Gowin IDE, é uma excelente escolha para educação, experimentação em lógica digital e projetos DIY.
