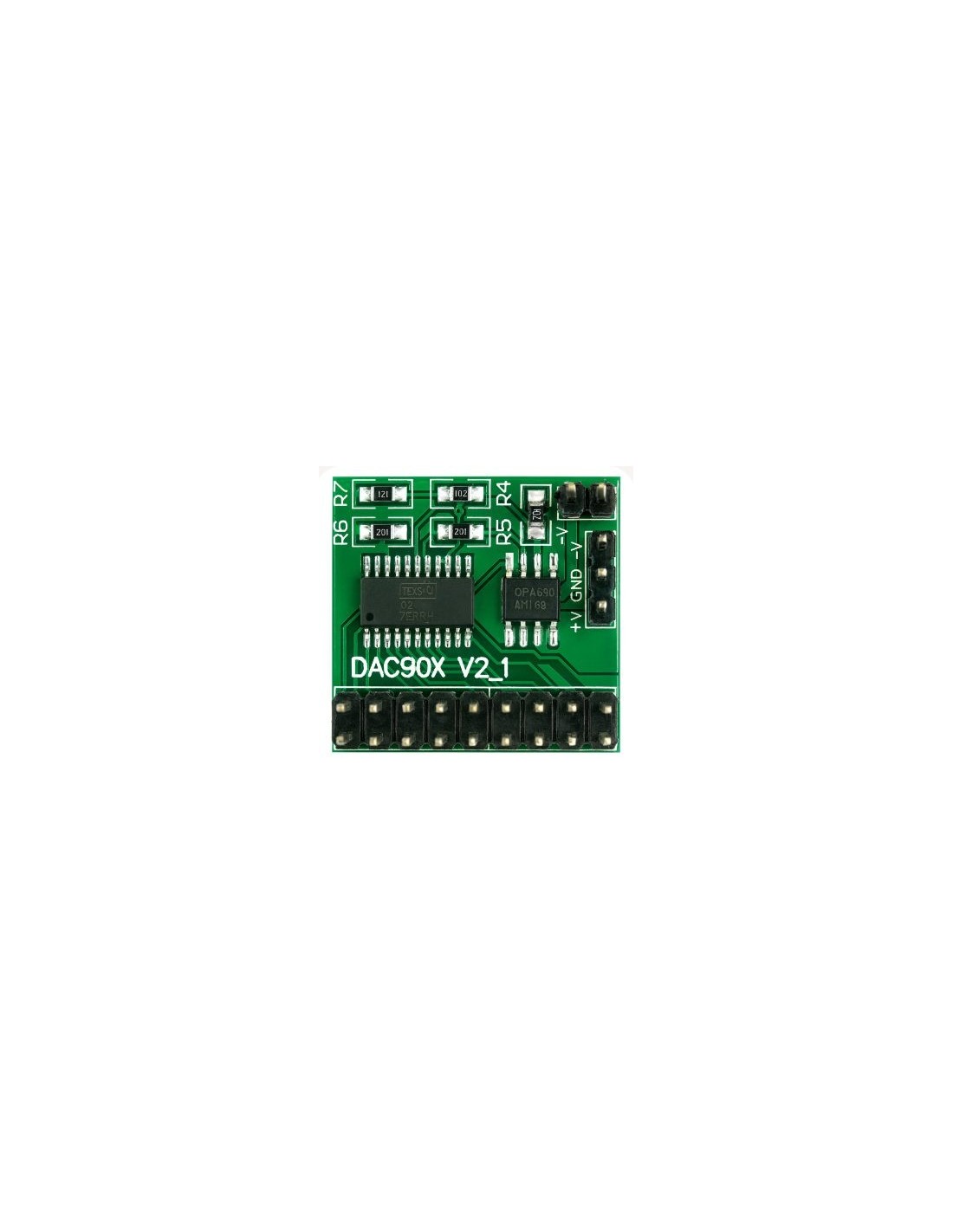

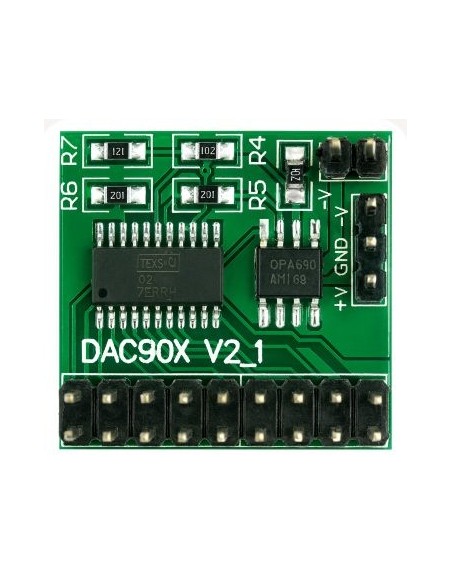

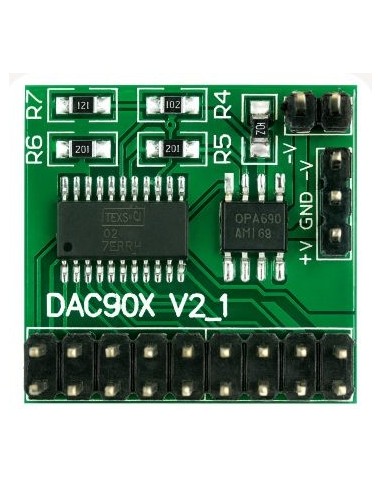

Placa DAC90X v2.1

DAC900E 10 bits + OPA690 – 165 MSPS

A Placa DAC90X v2.1 é um módulo de conversão digital‑analógica de alta velocidade, projetado para aplicações que exigem excelente desempenho dinâmico, baixa distorção e ampla largura de banda analógica. Ela combina o conversor DAC900E de 10 bits e até 165 MSPS com o amplificador de vídeo de alta velocidade OPA690, formando uma cadeia de saída analógica pronta para uso em sistemas de RF, instrumentação e geração de sinais.

Principais características

• Resolução: 10 bits (DAC900E)
• Taxa de atualização: até 165 MSPS
• Arquitetura de saída: corrente diferencial com estágio de buffer OPA690
• Alimentação: operação típica com fonte única entre 3,3 V e 5 V (conforme projeto da placa)
• Baixa distorção: ideal para sinais senoidais e multi‑tons
• Interface digital: barramento paralelo de 10 bits para FPGAs, DSPs ou microcontroladores rápidos

Aplicações típicas

• Geração de formas de onda arbitrárias (AWG)
• Transmissores digitais para RF, IF e comunicações
• Equipamentos de teste e medição de alta velocidade
• Prototipagem de sistemas DDS (Direct Digital Synthesis)
• Vídeo e processamento de sinais de banda larga

Descrição funcional

Os dados digitais de 10 bits são aplicados ao DAC900E por meio de um barramento paralelo sincronizado por clock. O DAC converte esses dados em uma corrente diferencial de alta velocidade, que é então condicionada pelo OPA690, atuando como estágio de saída de tensão de banda larga. Essa combinação oferece uma saída analógica com excelente resposta em frequência, adequada para sinais de até centenas de megahertz, dependendo da configuração de filtro e carga.

Benefícios do uso da DAC90X v2.1

• Integração simplificada: já traz o DAC e o amplificador otimizados na mesma placa.
• Redução de tempo de desenvolvimento: ideal para protótipos e provas de conceito.
• Layout pensado para alta frequência: trilhas, aterramento e desacoplamento projetados para 165 MSPS.
• Flexibilidade: pode ser integrada a diferentes plataformas digitais (FPGA, DSP, MCU rápido).

Informações adicionais

A placa pode incluir conectores de entrada digital, conectores de saída analógica (por exemplo, SMA ou pinos), pontos de teste e opções de configuração (jumpers) para ajuste de referência, faixa de corrente do DAC e ganho do OPA690, conforme o projeto específico da versão 2.1.
