MCP4725 12Bit, I2C, DAC with EEPROM

Módulo MCP4725 DAC 12 Bits, Interface I2C, com EEPROM Integrada

O módulo MCP4725 é um conversor digital‑para‑analógico (DAC) de 12 bits que utiliza comunicação I2C, ideal para gerar sinais analógicos precisos a partir de microcontroladores como Arduino, ESP32, ESP8266, STM32, Raspberry Pi e outros sistemas embarcados.

Diferente de DACs simples, o MCP4725 possui EEPROM interna, permitindo armazenar o último valor de saída mesmo após desligar a alimentação. Isso o torna ideal para aplicações que exigem retenção de estado, como controle de brilho, ajuste de tensão, calibração e geração de formas de onda.

✅ Características Principais

• Conversor DAC de 12 bits (4096 níveis)
• Interface de comunicação: I2C (endereço configurável)
• EEPROM integrada: mantém o valor de saída após desligar
• Tensão de alimentação: 2,7 V a 5,5 V
• Tensão de saída analógica: 0 V até VCC
• Baixo consumo de energia
• Alta precisão e estabilidade
• Compatível com microcontroladores de 3,3 V e 5 V

🧩 Vantagens do MCP4725

• Saída analógica real, suave e estável
• Não precisa de filtros RC ou PWM
• Ideal para controle de motores, LEDs de alta potência, áudio simples, instrumentação e calibração
• Comunicação I2C simples, usando apenas dois fios (SDA/SCL)
• Retém o valor de saída graças à EEPROM

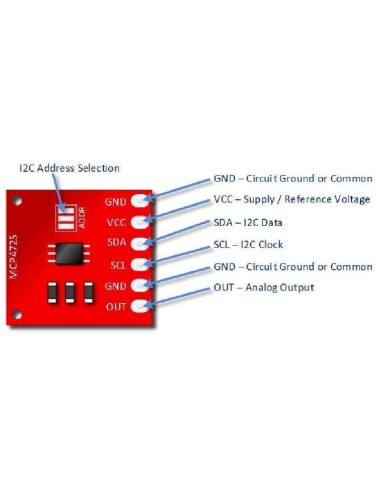

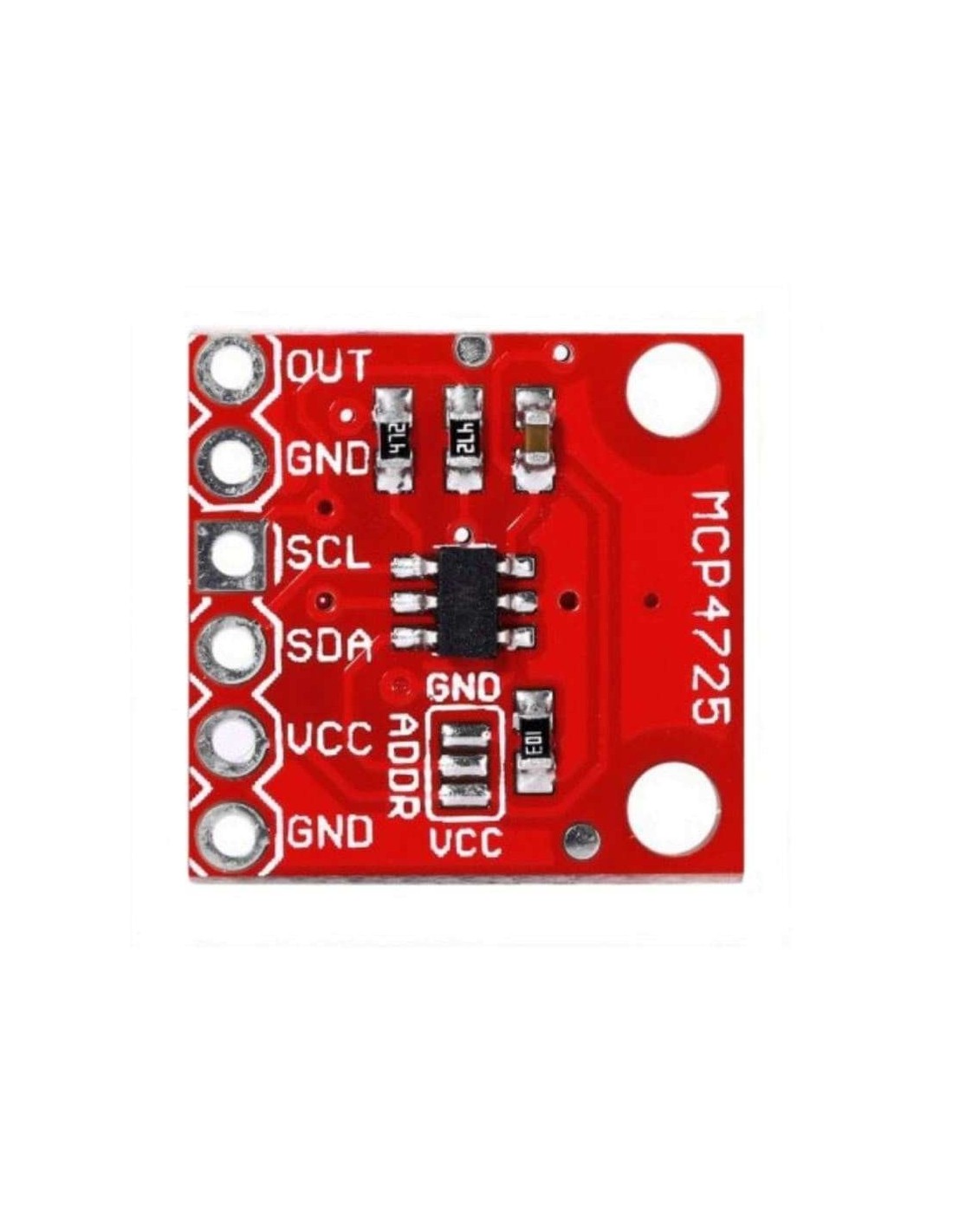

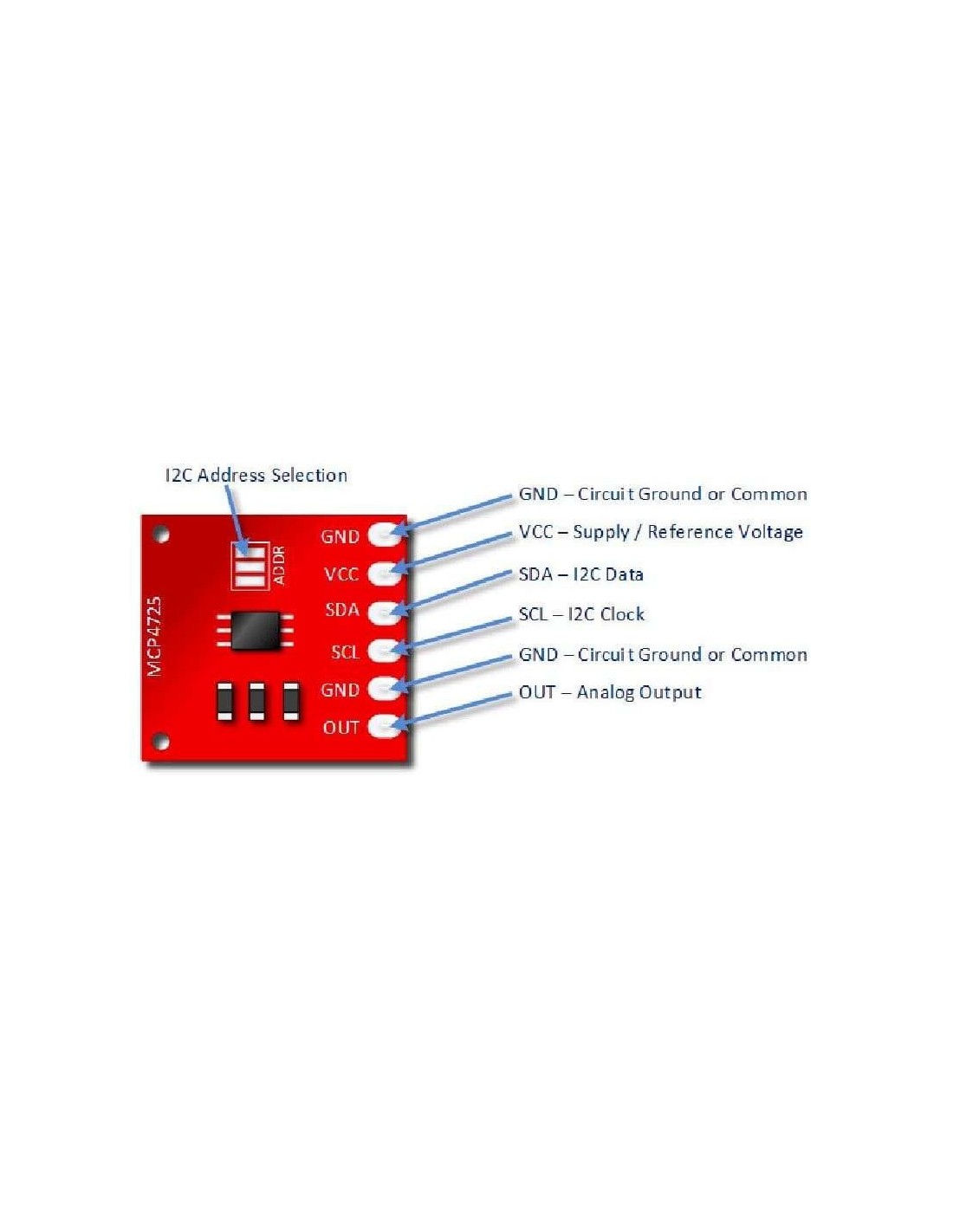

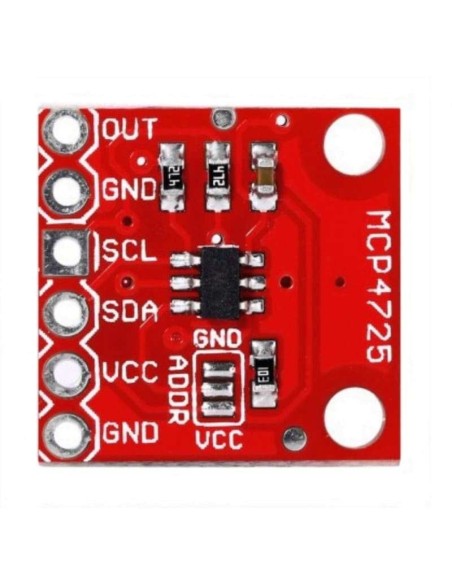

🔌 Pinos do Módulo

• VCC – Alimentação (3,3 V a 5 V)
• GND – Terra
• SDA – Dados I2C
• SCL – Clock I2C
• OUT – Saída analógica (DAC)

⚡ Aplicações Típicas

• Geração de tensão analógica
• Controle de brilho e intensidade
• Ajuste de referência para sensores
• Instrumentação e calibração
• Geração de formas de onda simples
• Sistemas de áudio de baixa frequência
• Automação e controle industrial
