CH9141k

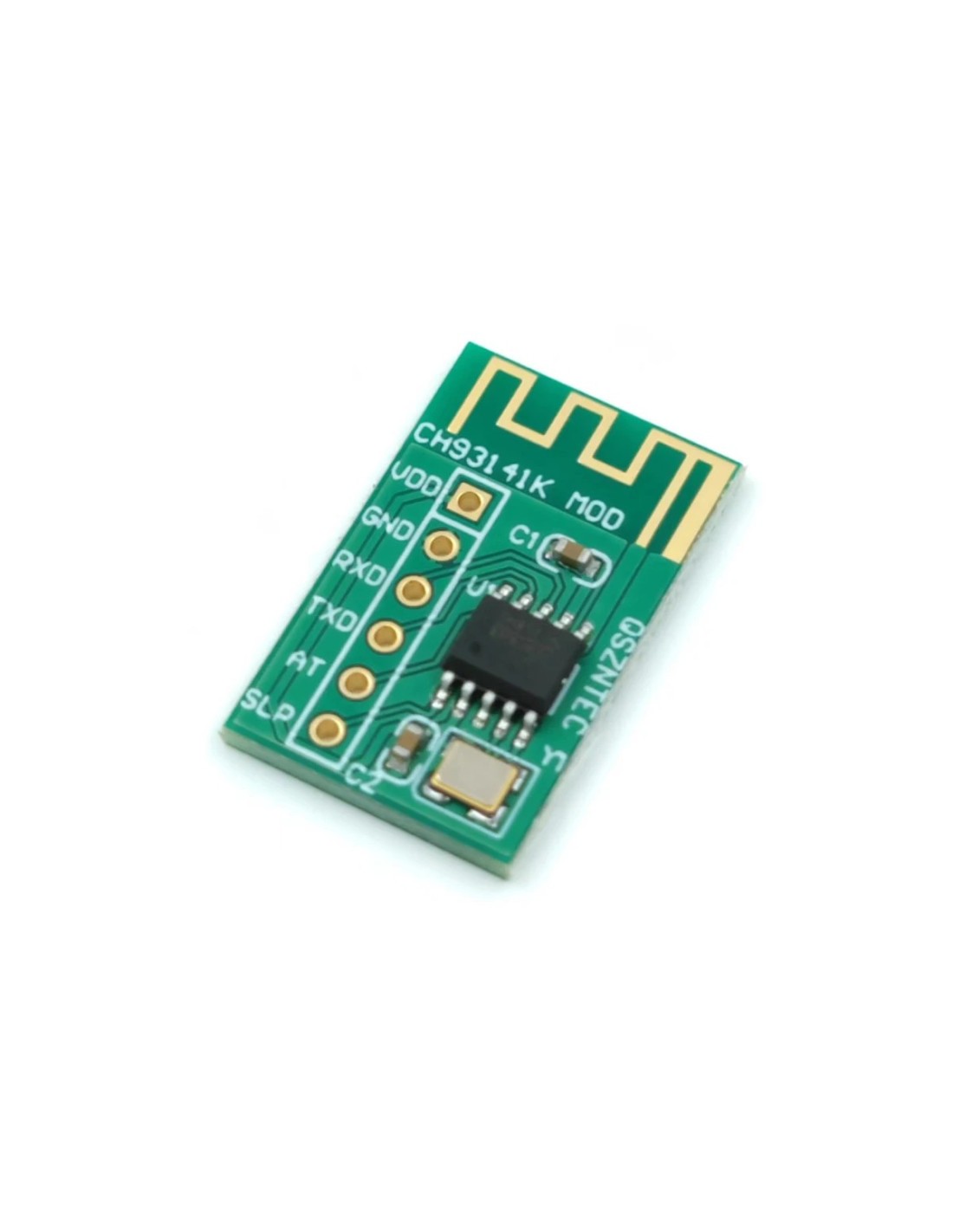

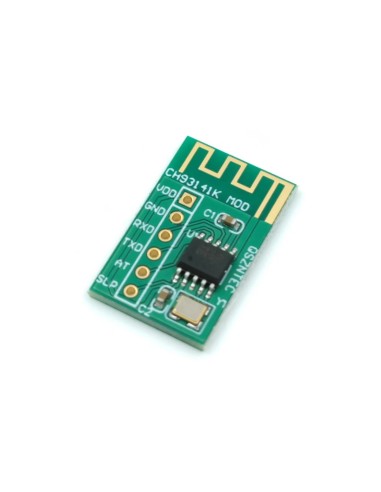

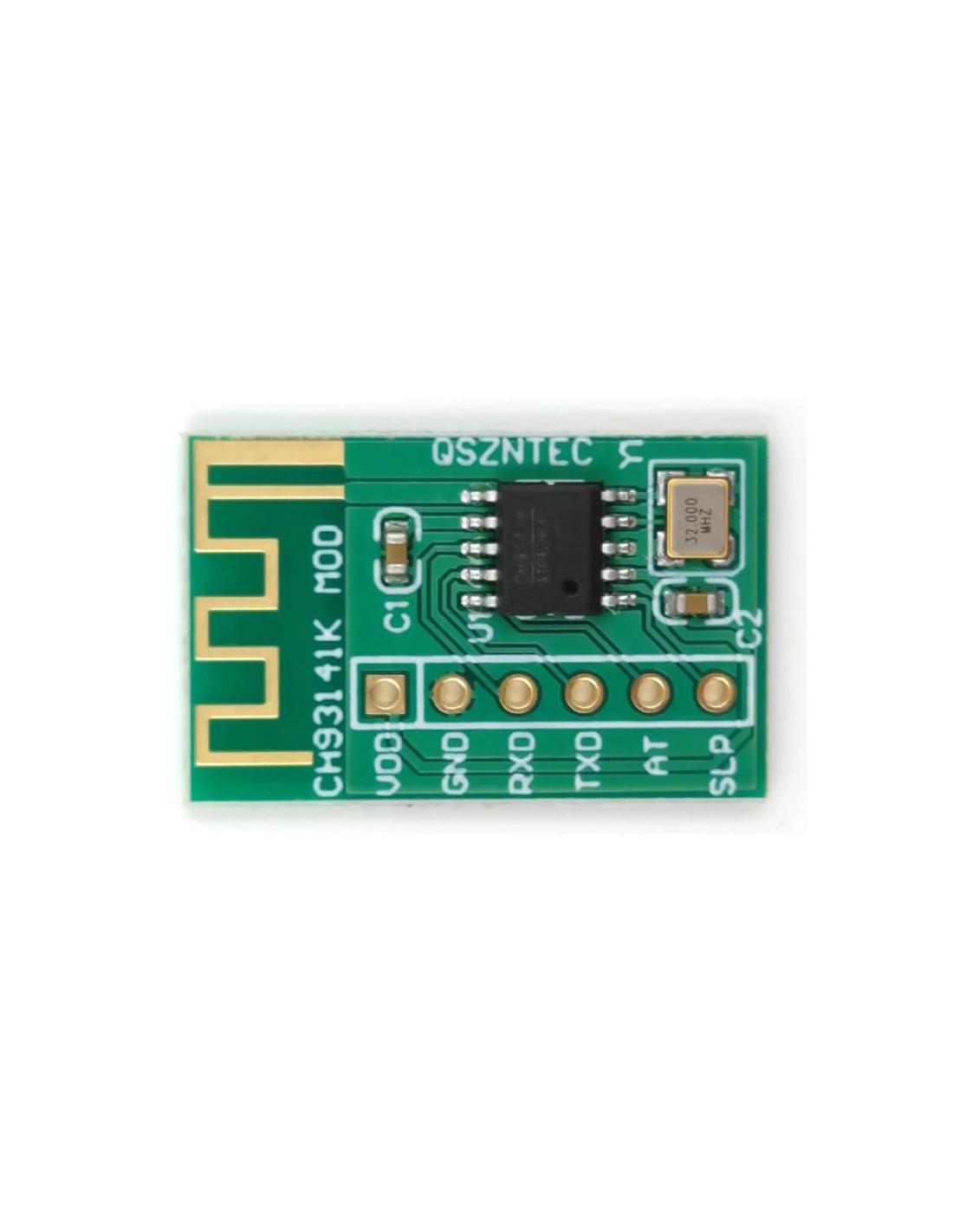

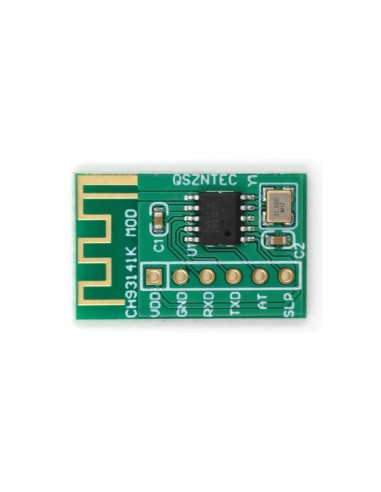

Módulo CH9141K — UART ↔ Bluetooth BLE

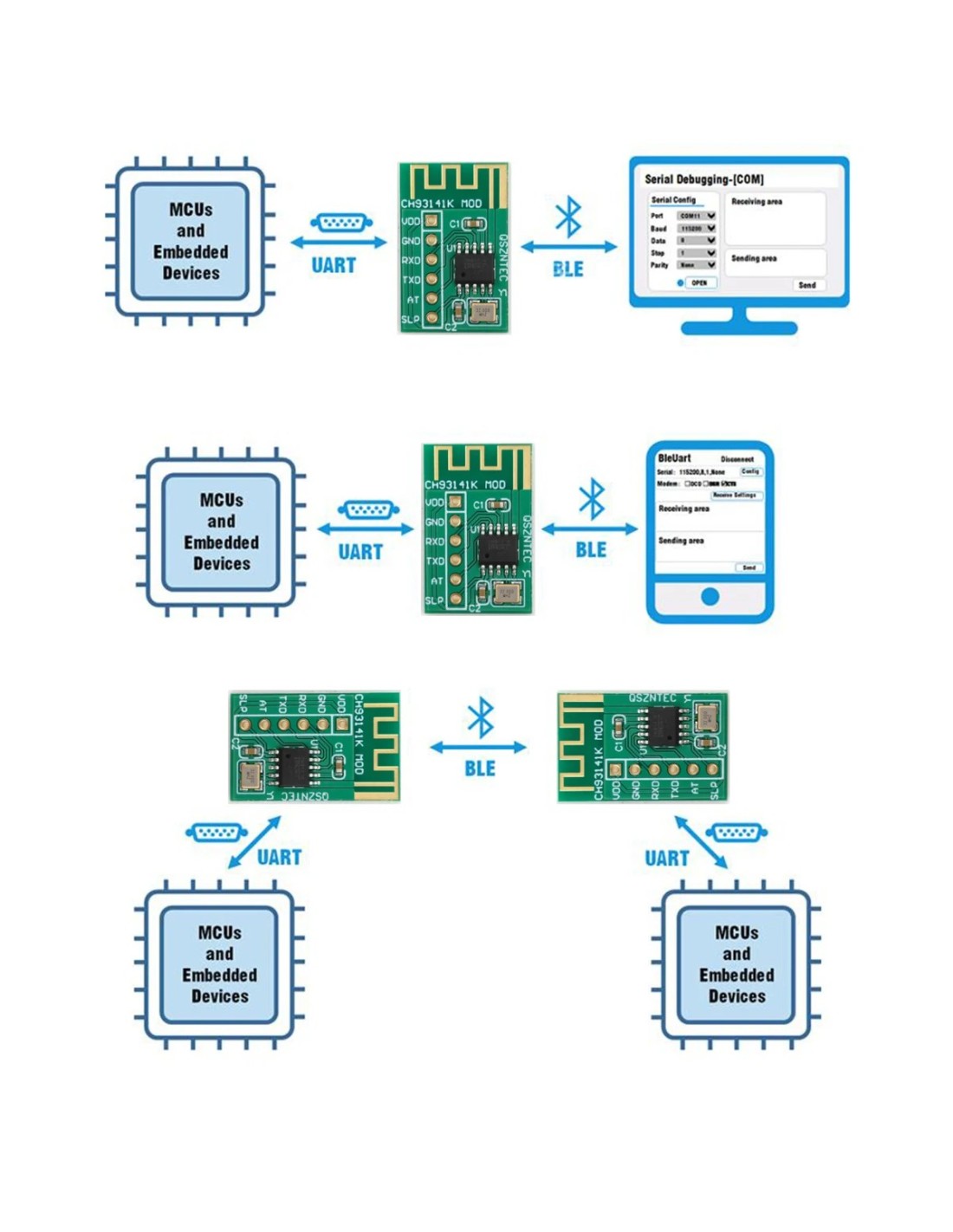

O CH9141K é um módulo compacto de comunicação sem fio baseado em Bluetooth Low Energy (BLE), projetado para funcionar como ponte entre dispositivos UART e dispositivos Bluetooth.
Ele oferece configuração simples, baixo consumo e alta estabilidade, sendo ideal para aplicações IoT, automação, sensores, dispositivos portáteis e sistemas embarcados que exigem comunicação sem fio confiável.

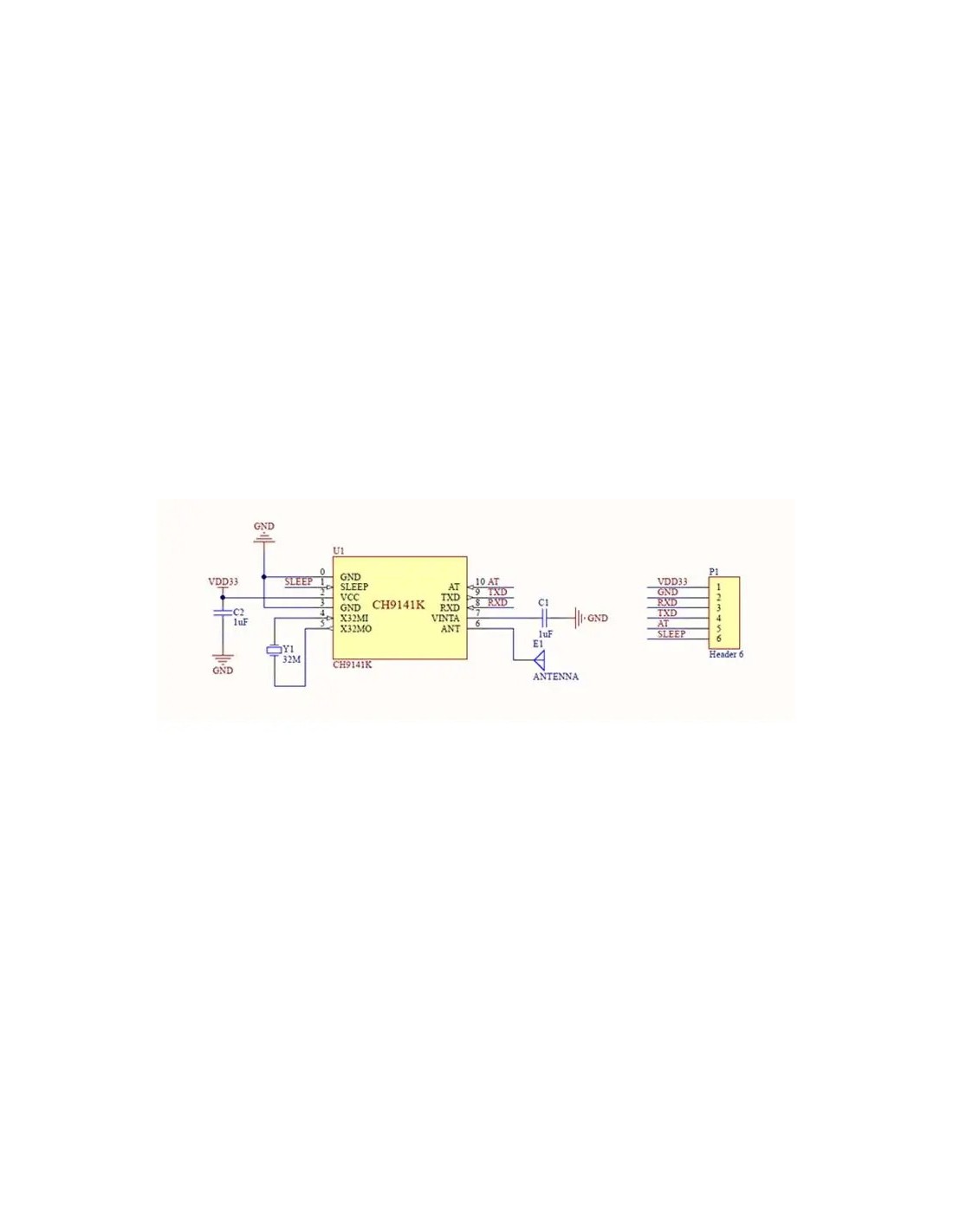

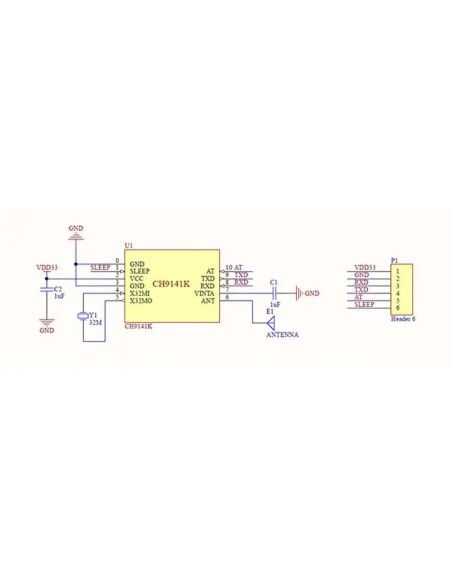

O circuito mínimo necessário é extremamente simples: apenas um cristal externo e dois capacitores, permitindo integração rápida em qualquer projeto.
Após alimentado entre 2,5 V e 3,6 V, o módulo já pode transmitir dados entre a porta serial e o Bluetooth sem necessidade de hardware adicional.

🔥 Principais Recursos e Especificações

📡 Modos de Operação BLE

• Broadcast mode
• Master mode
• Slave mode
  Permite uso em praticamente qualquer topologia BLE.

🧵 Comunicação UART Flexível

• Suporte a comandos AT para configuração
• Taxa de transmissão UART de até 1 Mbps
• Suporte a 5/6/7/8 bits de dados
• Suporte a 1 ou 2 stop bits
• Modos de paridade: ímpar, par, none, 0 blank, flag 1
• Compatível com softwares de porta serial sem necessidade de adaptação

🔌 Compatibilidade Ampla

• Drivers de porta serial virtual Bluetooth para PC
• Compatível com Windows, Linux, Android e iOS
• Funciona com ferramentas de porta serial já existentes

⚡ Baixo Consumo de Energia

• Corrente de sono extremamente baixa: 0,3 µA
• Ideal para dispositivos alimentados por bateria

📶 Alcance e Potência

• Distância de transmissão: até 100 metros
• Potência ajustável em 8 níveis, permitindo otimização entre alcance e consumo

🔋 Alimentação e Clock

• Tensão de operação: 2,5 V a 3,6 V
• Suporte a clock de 32 kHz com cristal externo opcional

🧠 Funções Adicionais

• Permite leitura de parâmetros internos de tensão do chip
• Comunicação BLE estável e de baixa latência
• Integração rápida com microcontroladores e sistemas embarcados

📦 Conteúdo do Kit

• 1× Placa CH9141K (Evaluation Board)
