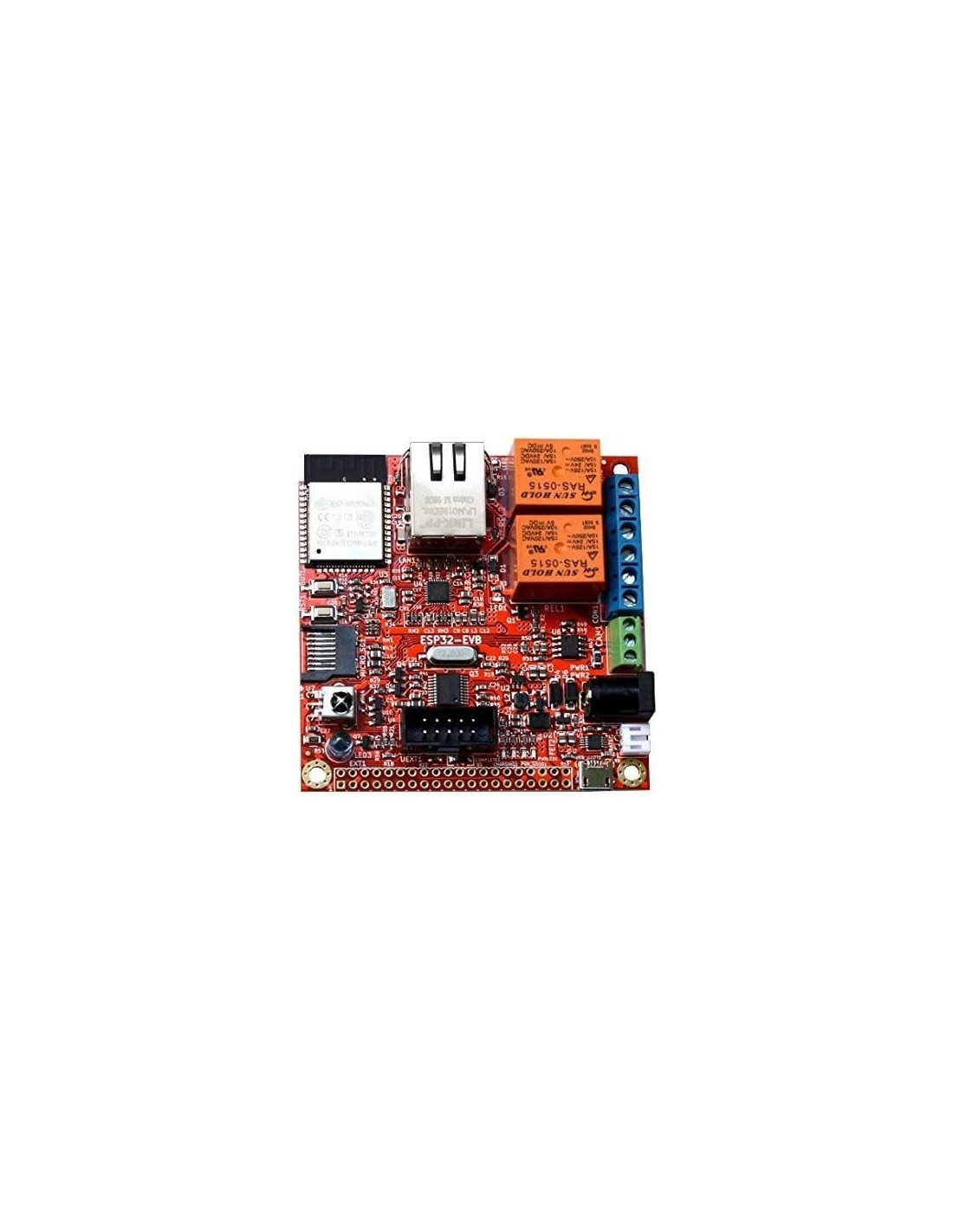

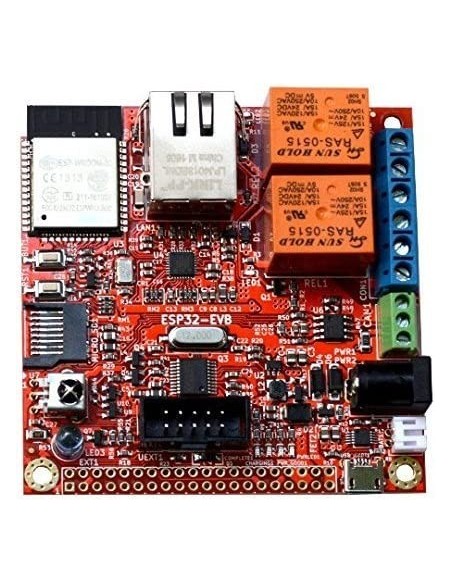

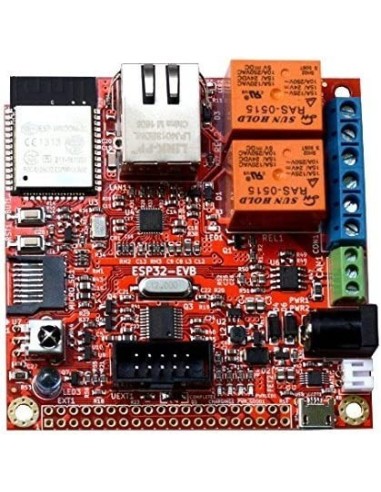

ESP32-EVB Olimex

A ESP32-EVB é certificada como Open Source Hardware (OSHW) e foi desenvolvida pela Olimex Ltd.. É uma placa robusta que oferece múltiplas interfaces de comunicação e controle, incluindo conectividade sem fio e cabeamento Ethernet, além de recursos de automação como relés e suporte a bateria LiPo para operação independente.

📊 Especificações principais

Microcontrolador: ESP32-WROOM-32E ou ESP32-WROOM-32UE (com antena externa)
CPU: Dual-core Xtensa LX6, até 240 MHz
Memória: 520 KB SRAM interna
Flash: 4 MB
Conectividade:
- Wi-Fi 802.11 b/g/n
- Bluetooth v4.2 BR/EDR e BLE
- Ethernet 100 Mb (LAN8710A PHY)
- CAN interface (MCP2562-E transceiver)
- IR transmissor e receptor (até 5 m)
Armazenamento externo: slot para cartão microSD
Relés: 2 × 10A/250VAC (15A/120VAC ou 15A/24VDC) com LEDs de status
Alimentação:
- Conector de energia 5V DC
- USB micro (programação e alimentação)
- Carregador LiPo integrado (BL4054B) para operação em falhas de energia
Expansão:
- Conector UEXT para módulos adicionais
- Conector GPIO de 40 pinos com todos os sinais do ESP32
Dimensões: 75 × 75 mm (~2.95 × 2.95")
Versões disponíveis:

ESP32-EVB-EA: com antena externa
ESP32-EVB-IND: versão industrial (-40 a +85 °C)

🔹 Funcionalidades de destaque

Relés integrados: permitem controlar diretamente cargas AC/DC.
Ethernet + Wi-Fi + BLE: múltiplas opções de conectividade para IoT.
CAN bus: suporte a comunicação automotiva/industrial.
IR remoto: transmissão e recepção de sinais infravermelhos.
Operação com bateria LiPo: funciona como mini-UPS em caso de falta de energia.
Open-source: esquemáticos e documentação disponíveis publicamente.
