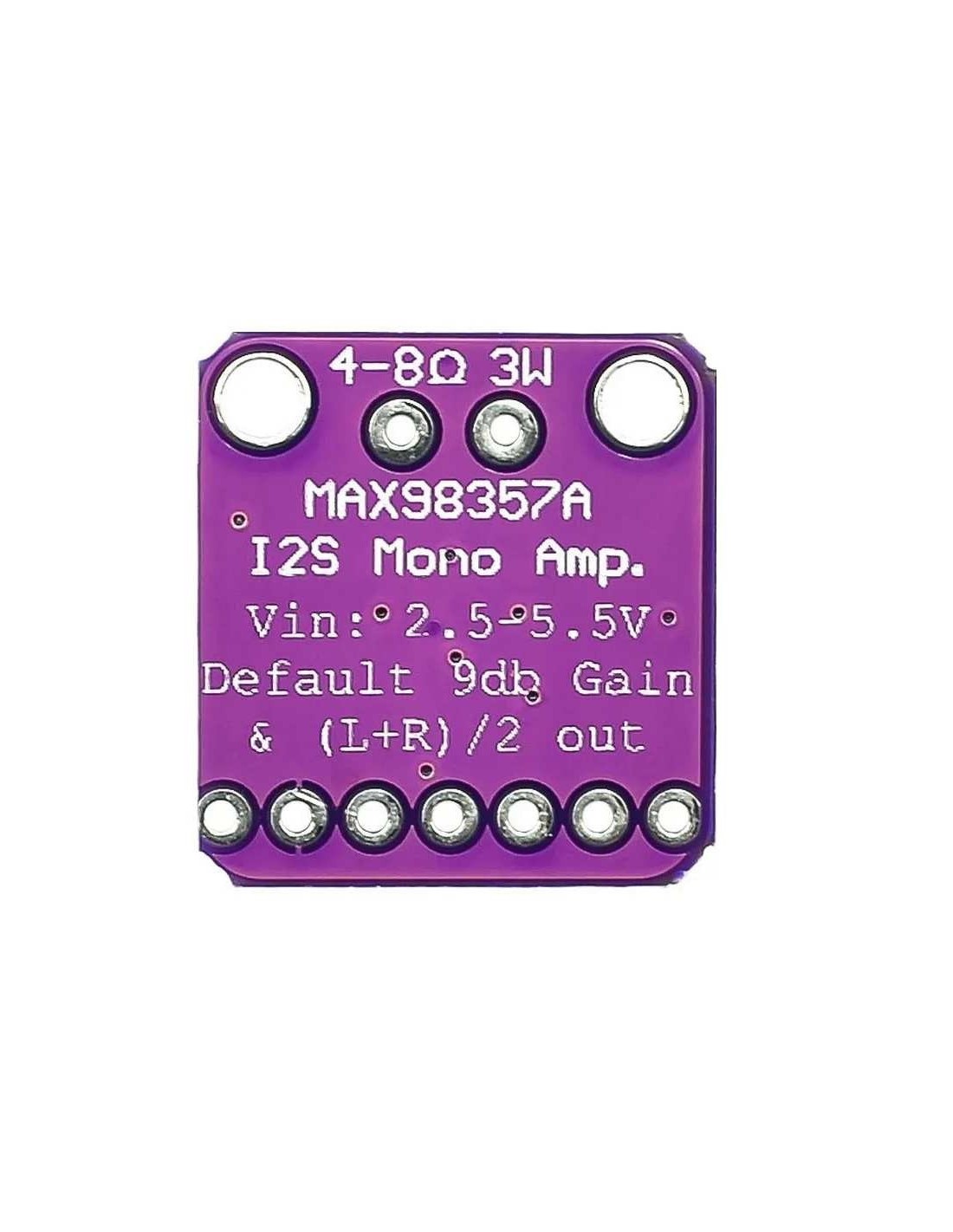

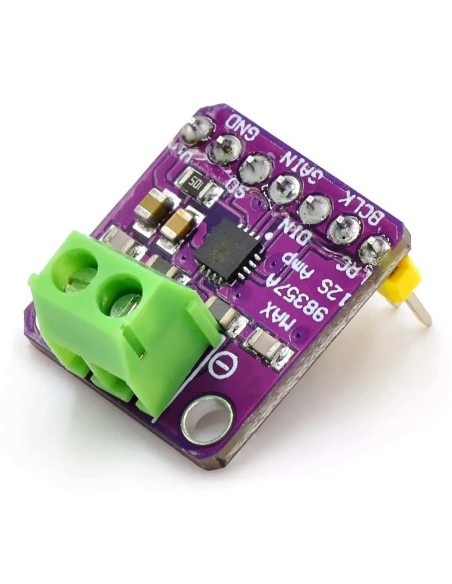

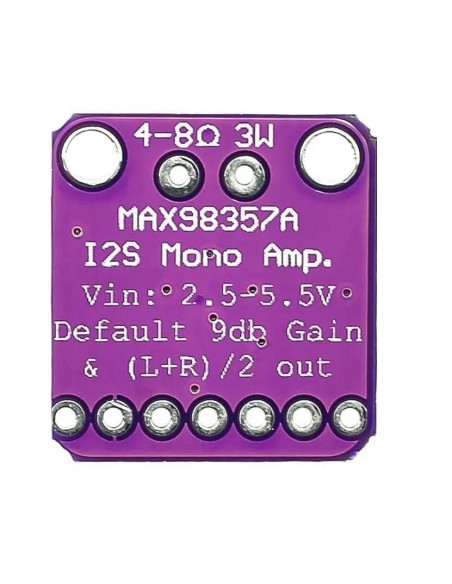

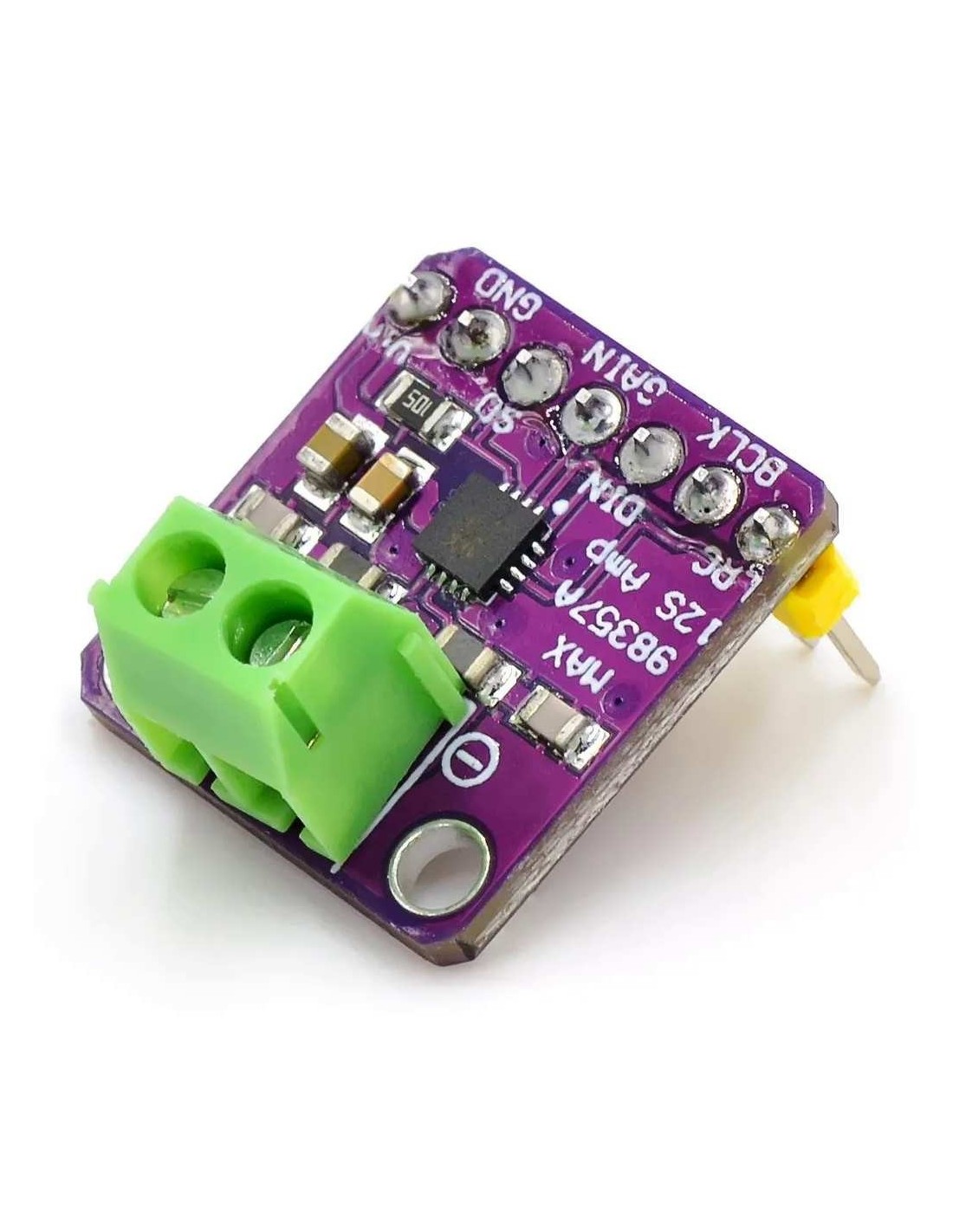

MAX98357 classe-D I2S amplifier 3W

MAX98357 (Amplificador Classe‑D I2S 3W)

O MAX98357 é um amplificador digital Classe‑D de alta eficiência com entrada I2S, projetado pela Maxim Integrated para oferecer áudio de excelente qualidade em projetos compactos. Ele elimina a necessidade de DACs externos e circuitos analógicos complexos, permitindo que microcontroladores enviem áudio digital diretamente para um alto‑falante.

Com potência de até 3,2 W, configuração automática e operação plug‑and‑play, o MAX98357 é ideal para aplicações modernas que exigem som limpo, baixo consumo e integração simples.

✅ Características Principais

O MAX98357 entrega até 3,2 W de potência em alto‑falantes de 4 ohms (THD 10%) e cerca de 1,8 W em alto‑falantes de 8 ohms.
Ele aceita sinais digitais I2S com frequências de amostragem entre 8 kHz e 96 kHz, sem necessidade de clock mestre (MCLK).

O ganho pode ser configurado em 3 dB, 6 dB, 9 dB, 12 dB ou 15 dB, dependendo da ligação do pino GAIN.
O chip é capaz de reconhecer automaticamente mais de 35 combinações de clock e 128 formatos de áudio, tornando‑o extremamente flexível.

A Maxim projetou o MAX98357 com alta imunidade a ruído e jitter, oferecendo desempenho até 8 dB superior a soluções concorrentes.
Ele também possui excelente supressão de EMI, permitindo o uso de cabos de alto‑falante longos sem necessidade de filtros externos.

✅ Aplicações

O módulo é compatível com Raspberry Pi, Arduino, ESP32, STM32 e qualquer microcontrolador com saída I2S.
É ideal para caixas de som compactas, assistentes de voz, dispositivos IoT com áudio, players portáteis, sistemas educacionais e projetos embarcados que exigem som digital de qualidade.

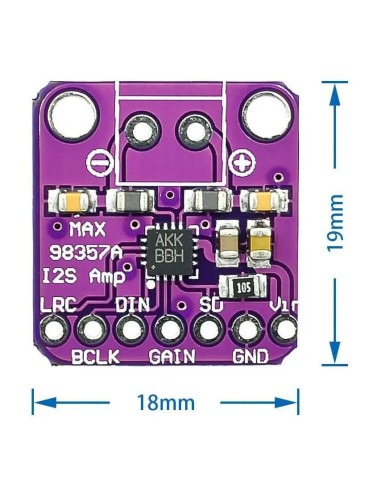

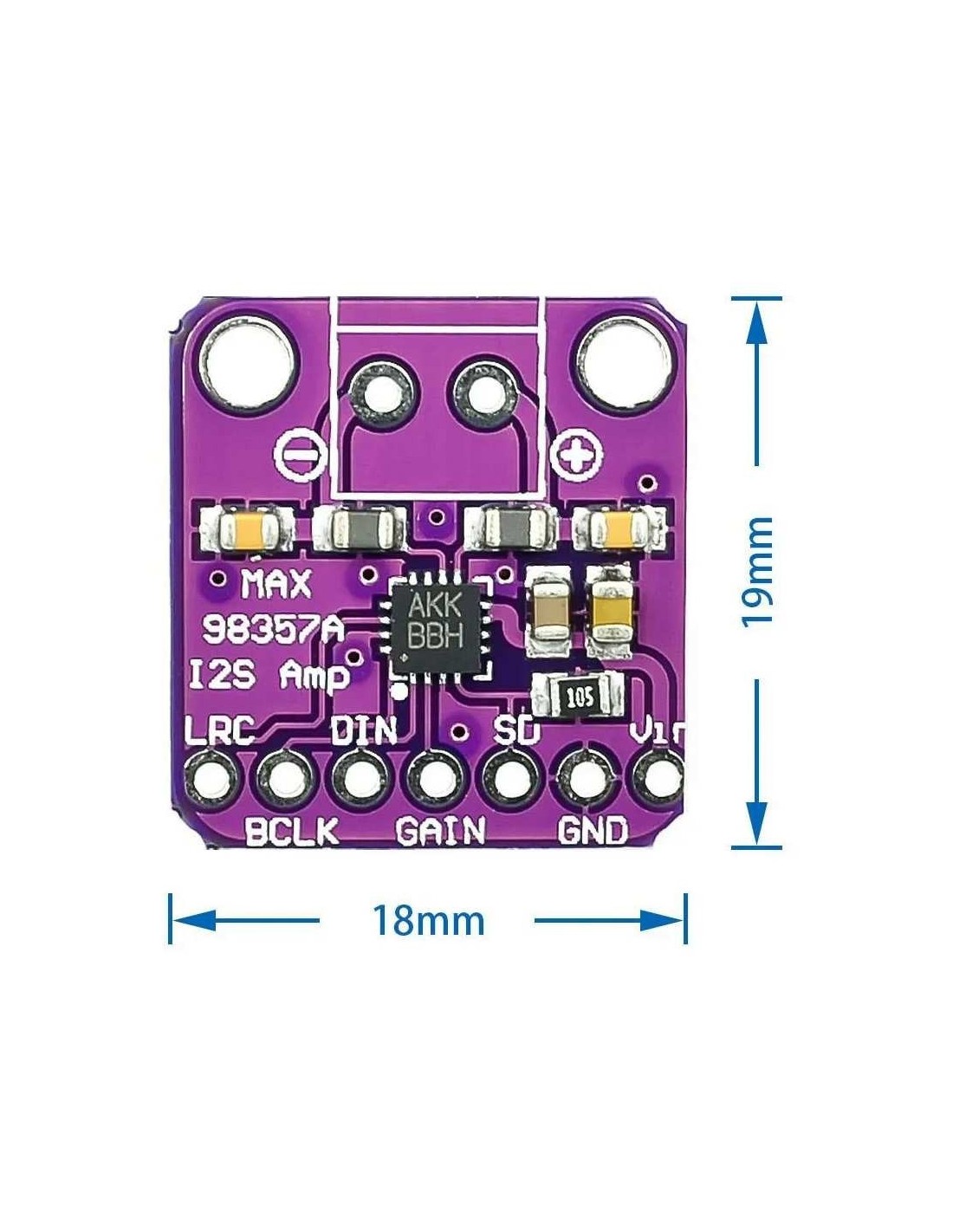

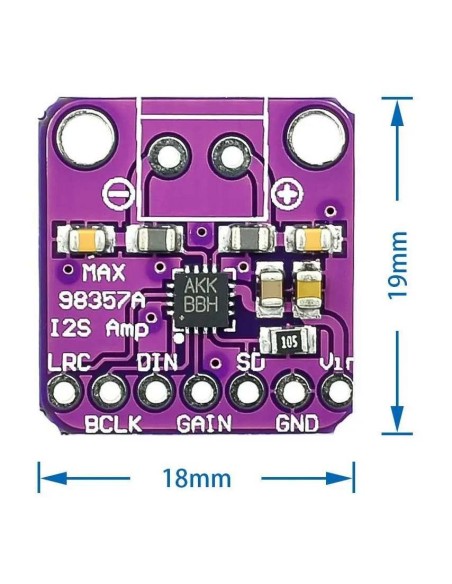

✅ Função dos Pinos (modo texto)

• LRC: Clock de sincronização esquerda/direita nos modos I2S e LJ; também usado no modo TDM.
• BCLK: Clock de bits (bit clock).
• DIN: Entrada de áudio digital.
• GAIN: Seleção de ganho e seleção de canal; no modo TDM o ganho é fixado em 12 dB.
• SD: Controle de desligamento e seleção de canal; ao puxar para baixo, o dispositivo entra em modo off.
• GND: Terra.
• VCC: Alimentação entre 2,5 V e 5,5 V.

✅ Vantagens

O MAX98357 reduz drasticamente o número de componentes externos, substituindo DAC + amplificador analógico em um único CI.
Ele oferece qualidade sonora comparável a amplificadores Classe‑AB, mas com a eficiência superior da Classe‑D.
É compacto, econômico, fácil de usar e ideal para projetos modernos que exigem áudio digital direto.
