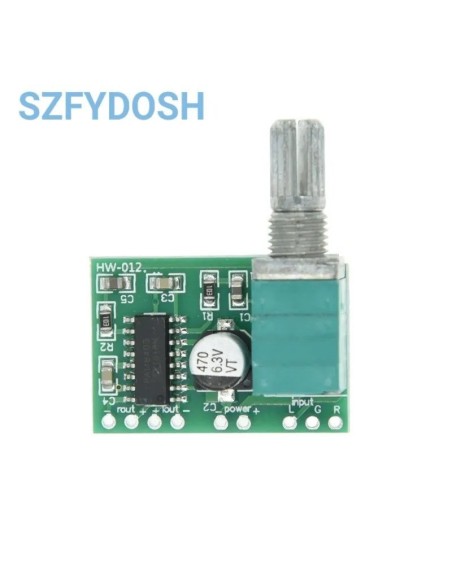

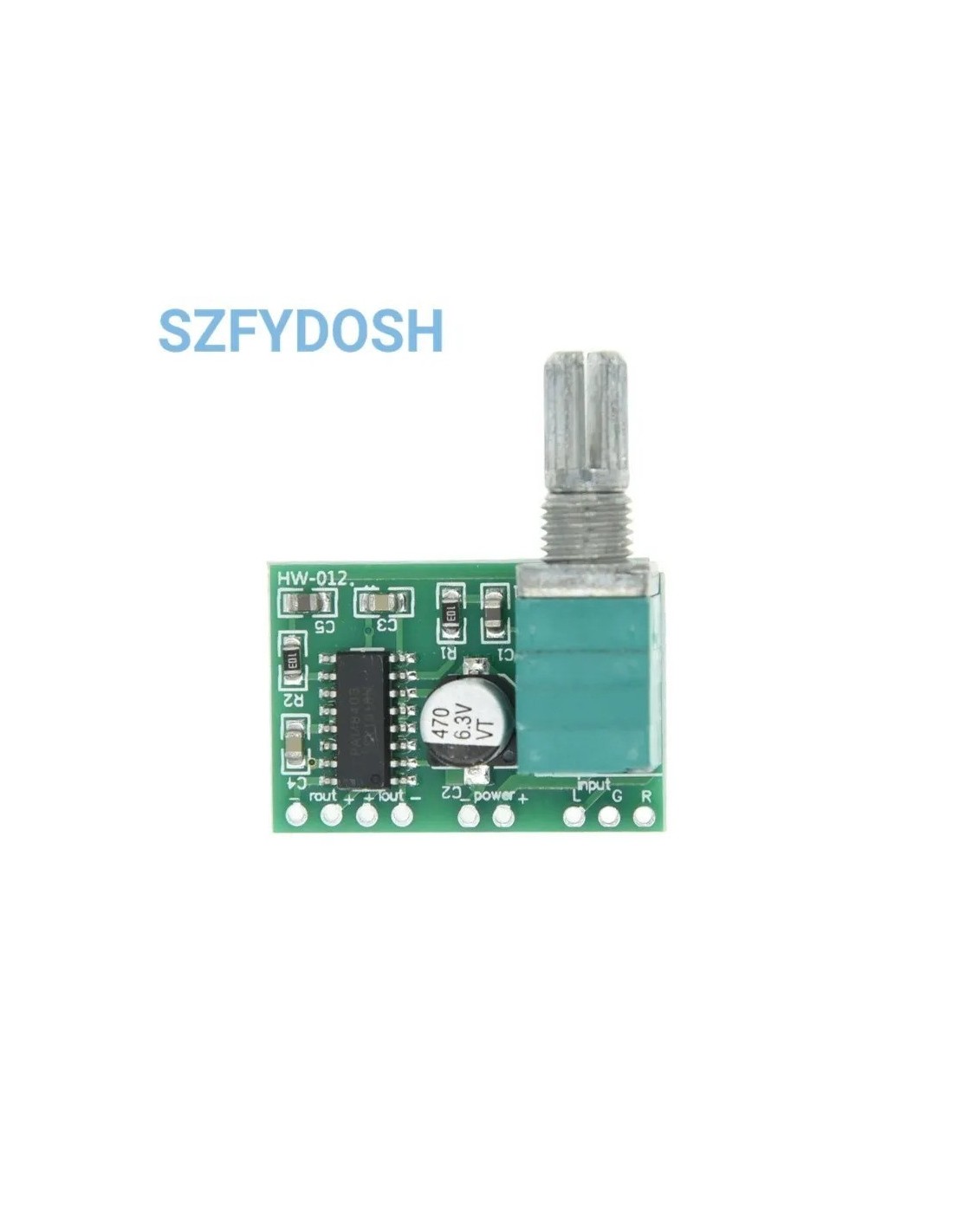

PAM8403 Class C Audio amplifier 2X3W

O PAM8403 é um circuito integrado amplificador de áudio estéreo em Classe D, capaz de fornecer até 3 W por canal (2×3W) em cargas de 4 Ω, com alimentação de apenas 5 V. É muito utilizado em projetos DIY, caixas de som portáteis, dispositivos alimentados por USB e sistemas embarcados que exigem áudio de baixo consumo e alta eficiência.

📊 Especificações principais

• Chip controlador: PAM8403 (Diodes Inc.)
• Tipo: Amplificador de áudio estéreo Classe D
• Potência de saída:
  • 2 × 3 W em 4 Ω @ 5 V
  • 2 × 2 W em 8 Ω @ 5 V
• Alimentação: 2.5 V – 5.5 V (ideal 5 V, compatível com USB)
• Eficiência: até 90% (graças à topologia Classe D)
• THD+N (distorção harmônica): < 10% @ 1 W, 4 Ω
• Entradas: estéreo (L/R), nível de linha
• Saídas: dois canais independentes (L/R)
• Recursos adicionais:
  • Proteção contra curto-circuito e sobreaquecimento
  • Baixo ruído e sem necessidade de dissipador em aplicações comuns
• Dimensões típicas do módulo: ~21 × 18 mm (dependendo da placa)

🔹 Funcionalidades de destaque

• Compacto e eficiente: ideal para projetos portáteis alimentados por USB ou bateria.
• Baixo consumo: não requer dissipador em aplicações de baixa potência.
• Facilidade de uso: basta conectar alimentação 5 V, entradas de áudio e alto-falantes.
• Proteções integradas: aumenta a confiabilidade em uso contínuo.

🔧 Aplicações típicas

• Caixas de som portáteis alimentadas por USB.
• Projetos DIY de áudio estéreo.
• Sistemas embarcados que precisam de saída de som simples.
• Brinquedos eletrônicos e dispositivos educacionais.
• Pequenos sistemas de automação com feedback sonoro.

✅ Resumo:
O PAM8403 é um amplificador de áudio Classe D estéreo de 2×3W, compacto, eficiente e de baixo custo, perfeito para caixas de som portáteis, projetos DIY e aplicações embarcadas. Alimentado por 5 V, ele entrega boa potência sem necessidade de dissipador, tornando-se uma solução prática para áudio em sistemas pequenos.
