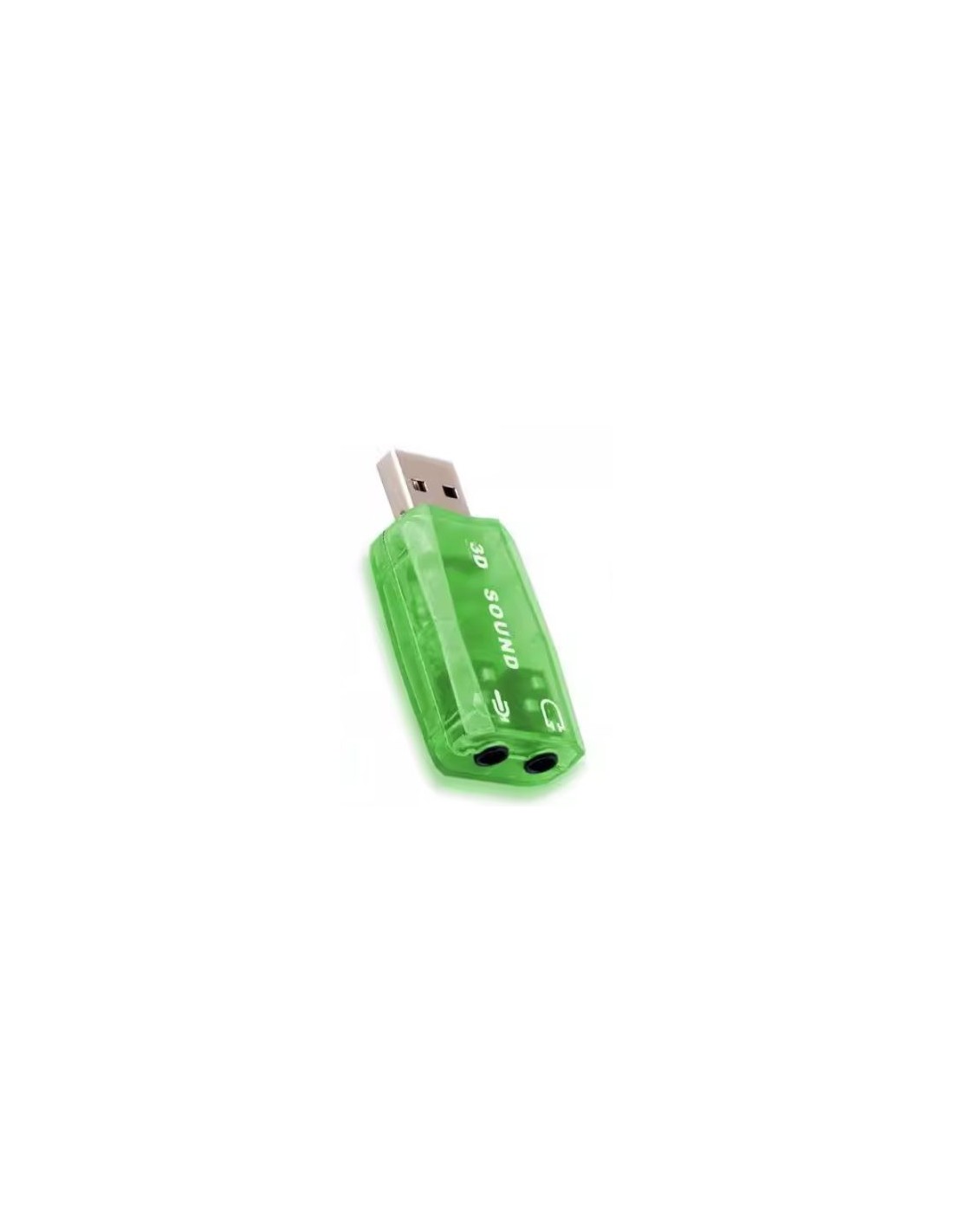

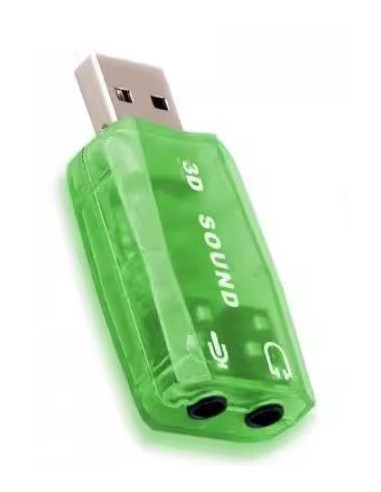

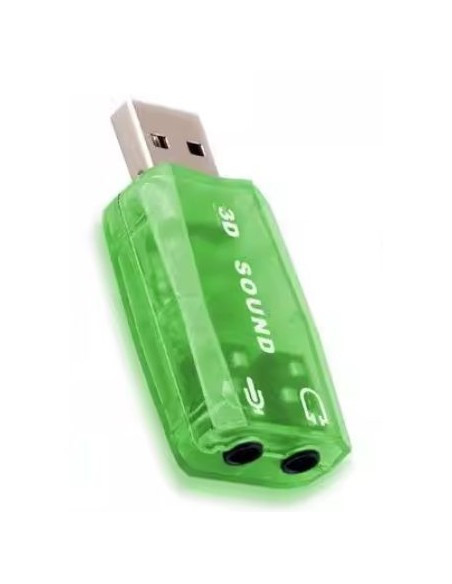

Placa de som C‑Media CM119, 16 Bit

Placa de Som USB C‑Media CM119 – 16 Bit

Especificação Técnica Típica

🎧 Características de Áudio

• Conversão: 16‑bit
• Taxas de amostragem: 32 kHz, 44.1 kHz, 48 kHz
• Canais: Estéreo (playback) + Mono/Estéreo (gravação, dependendo da placa)
• SNR (típico): 90 dB (saída), 85 dB (entrada)
• THD+N: < 0,01% (típico)
• DAC e ADC integrados no próprio CM119

🔌 Conectividade

• Interface: USB 1.1 Full‑Speed (compatível com USB 2.0/3.0)
• Portas de áudio:
  • Saída P2 (3,5 mm) para fone/caixa
  • Entrada P2 (3,5 mm) para microfone
• Plug and Play: não requer drivers no Windows, Linux ou macOS

🧠 Recursos do Chip CM119

• Suporte a HID (botões de volume, mute, etc.)
• Amplificador de fone integrado
• Filtro anti‑aliasing embutido
• Suporte a microfone eletreto com alimentação (bias)
• Cristal de 12 MHz para clock USB
• Baixo consumo de energia

⚡ Alimentação

• Alimentada diretamente pela porta USB (5 V)
• Consumo típico: < 100 mA

🛠️ Compatibilidade

• Windows 7/8/10/11
• Linux
• macOS
• Consoles e dispositivos que aceitam áudio USB genérico

📦 Aplicações

• Substituição de placa de som queimada
• Headsets DIY
• Conversores P2 → USB
• Projetos embarcados que precisam de áudio USB
• Testes de áudio em bancada
