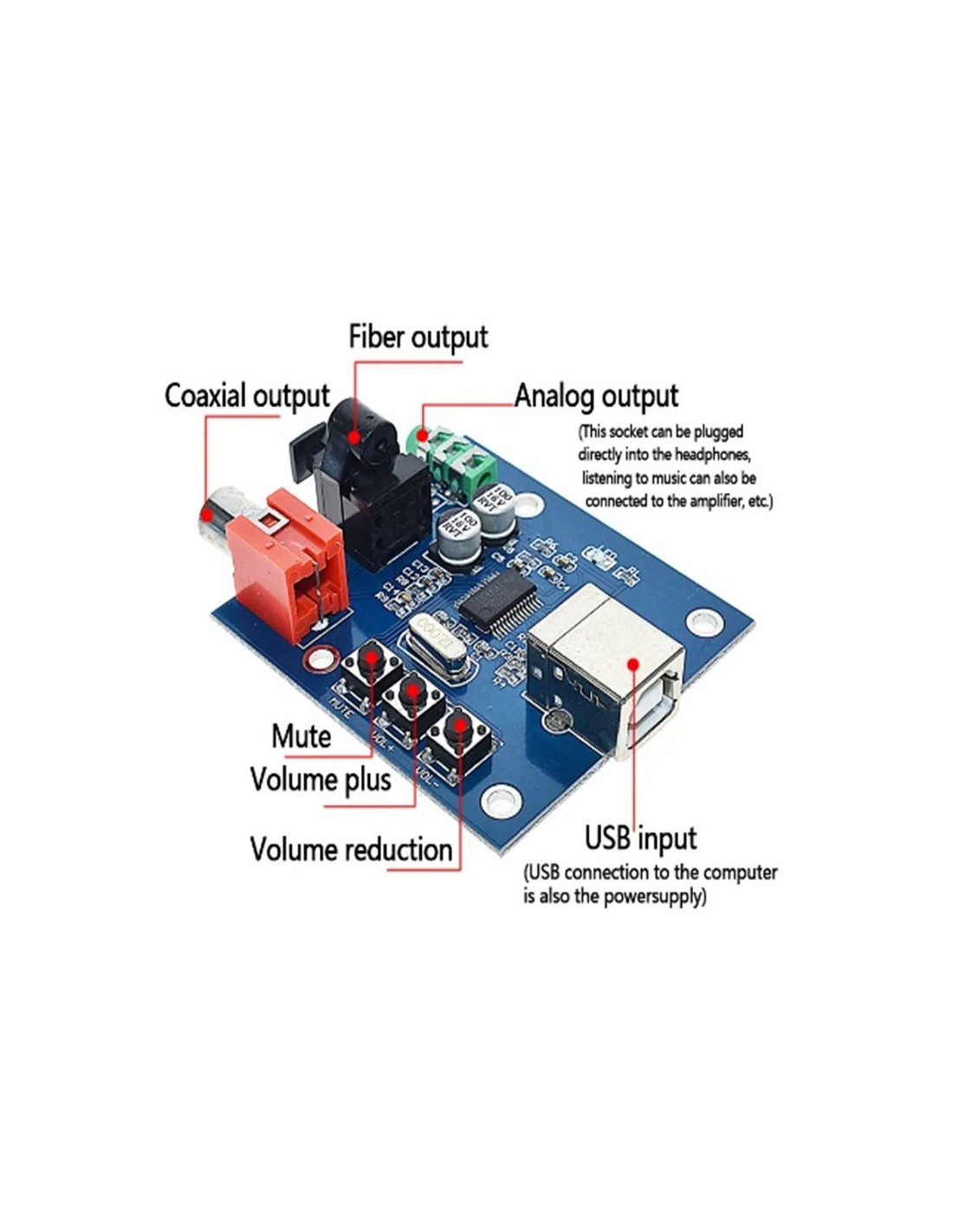

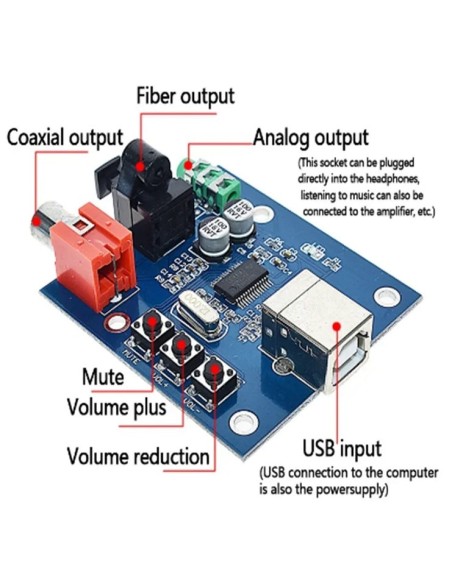

PCM2704 USB DAC SPDIF FIBER

O PCM2704 é um chip Hi-Fi DAC (Digital-to-Analog Converter) da Texas Instruments, utilizado em placas de som externas USB. Ele oferece desempenho superior em relação a soluções mais simples (como CM102S), permitindo tanto saída analógica direta para fones de ouvido quanto saída digital SPDIF (coaxial ou fibra óptica) para conexão com DACs mais avançados.

Esse módulo é ideal para quem deseja melhorar a qualidade de áudio do computador ou notebook, reduzindo interferências eletromagnéticas e garantindo maior fidelidade sonora.

📊 Especificações principais

• Chip principal: PCM2704 (Texas Instruments)
• Função: Conversor USB → Áudio analógico + SPDIF digital
• Taxas de amostragem suportadas: 32 kHz, 44.1 kHz, 48 kHz
• Saídas:
  • Analógica estéreo (2 canais)
  • Digital SPDIF (coaxial/fibra óptica)
• Dynamic Range / SNR: 98 dB
• THD+N (distorção harmônica):
  • 0,006% (RL > 10 kΩ)
  • 0,025% (RL = 32 Ω)
• Saída de fone de ouvido: até 12 mW (RL = 32 Ω)
• Interface USB: compatível com USB 1.1
• Alimentação: 5 V via porta USB (não precisa de fonte externa)
• Compatibilidade:
  • Windows XP/7/2000 → driver-free (plug & play)
  • Windows 98SE → requer driver manual
• Dimensões do módulo: 55 × 50 mm

🔹 Funcionalidades de destaque

• Qualidade Hi-Fi: melhor relação sinal-ruído e fidelidade em comparação a chips básicos.
• Saída SPDIF: permite usar DACs externos de alta qualidade.
• Portabilidade: funciona como placa de som externa alimentada apenas pelo USB.
• Proteção contra interferências: design pensado para reduzir ruídos eletromagnéticos.
• Plug & Play: não requer drivers em sistemas modernos.

🔧 Aplicações típicas

• Upgrade de áudio em PCs e notebooks.
• Conexão com sistemas de som Hi-Fi via SPDIF.
• Uso em fones de ouvido e caixas de som USB.
• Projetos DIY de áudio digital.
• Conversão simples de USB para áudio analógico/digital.
