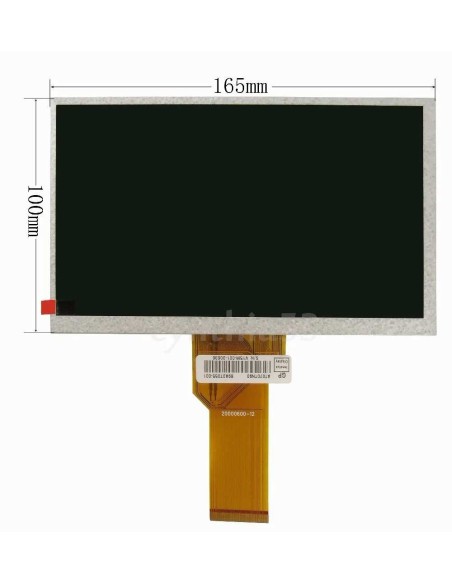

O Innolux AT070TN90 é um painel LCD TFT transmissivo de 7 polegadas projetado para aplicações em sistemas embarcados, automotivos, industriais e dispositivos portáteis. Ele oferece uma resolução 800 × 480 pixels (WVGA) em formato 16:9, capaz de exibir até 16,7 milhões de cores com excelente qualidade de imagem.
O painel utiliza tecnologia a‑Si TFT (amorphous silicon) com arranjo de pixels em listras verticais RGB, garantindo reprodução fiel das cores. O brilho típico é de aproximadamente 250 cd/m², com contraste de 500:1, e ângulo de visão de cerca de 70°/70°/50°/70° (esquerda/direita/cima/baixo). O tempo de resposta é rápido, em torno de 10 ms (subida) / 15 ms (descida), adequado para aplicações multimídia e interfaces gráficas.
A retroiluminação é feita por LED branco (WLED) com vida útil estimada em 20.000 horas, utilizando sistema edge‑light. A interface de comunicação é TTL (RGB paralelo de 24 bits), acessada por meio de um conector FPC de 40 pinos, permitindo integração direta com controladores gráficos comuns em microcontroladores e FPGAs.

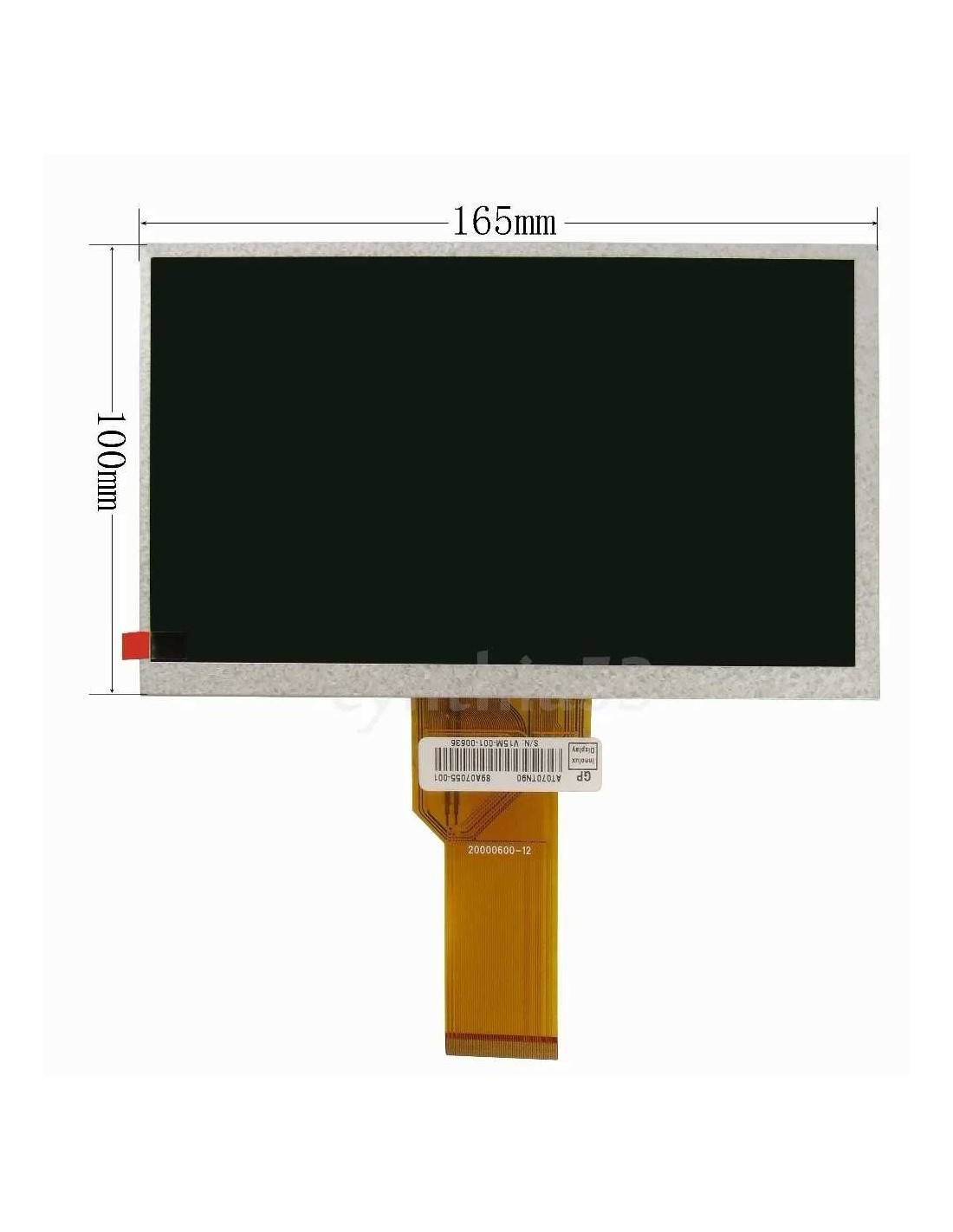

Fisicamente, o módulo possui dimensões externas de aproximadamente 164,9 × 100,0 × 5,7 mm, com área ativa de 154,08 × 85,92 mm. O peso típico é de cerca de 180 g, tornando‑o leve e adequado para dispositivos portáteis. A tensão de operação é 3,3 V para lógica, com alimentação separada para o backlight em torno de 9–12 V.
✅ Resumo
O Innolux AT070TN90 é um display TFT de 7" WVGA (800×480), com 16,7 milhões de cores, brilho de 250 cd/m², contraste de 500:1, interface TTL RGB de 40 pinos e retroiluminação LED de longa duração. É amplamente utilizado em equipamentos industriais, automotivos, sistemas embarcados e projetos DIY, oferecendo boa qualidade de imagem, baixo consumo e fácil integração.
