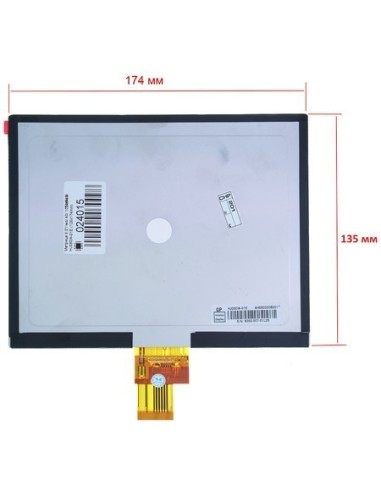

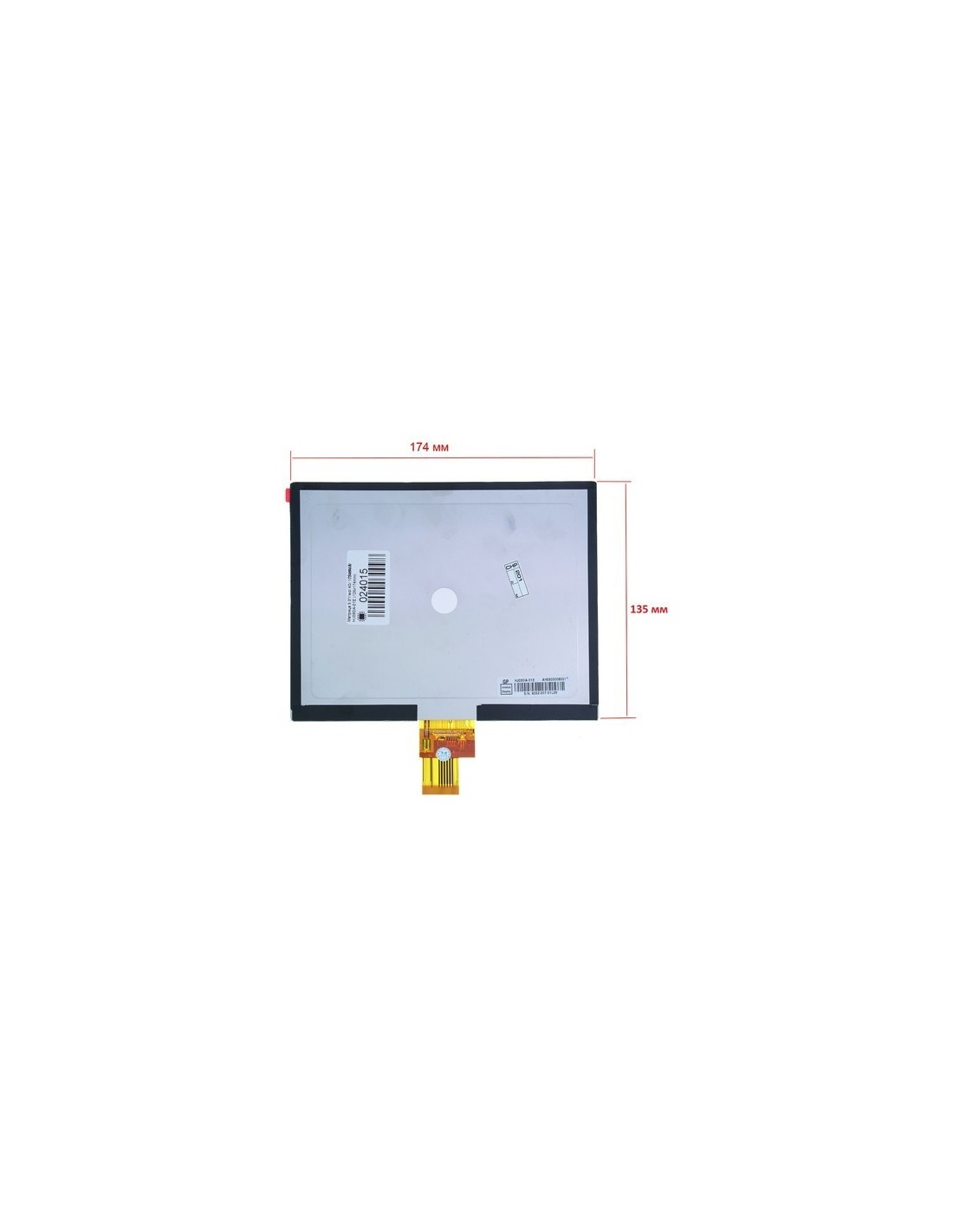

KW080NA-04B Display 8.0" (135x174mm) 3mm LCD TFT 1024x768 Tablet displays

O KW080NA‑04B (também listado como EK080NA‑04B) é um display LCD TFT de 8,0 polegadas com resolução 1024×768 (XGA). Ele é classificado como “No Brand” em bases como Panelook e Taiwan Screen, ou seja, não pertence a uma marca grande como LG, BOE ou Innolux, mas é produzido por fabricantes genéricos para uso em tablets, porta‑retratos digitais e sistemas embarcados.

🔹 Características principais

• Tipo de painel: a‑Si TFT‑LCD (transmissivo, TN, normalmente branco).
• Tamanho da tela: 8,0" (diagonal).
• Área ativa: 162,048 × 121,536 mm.

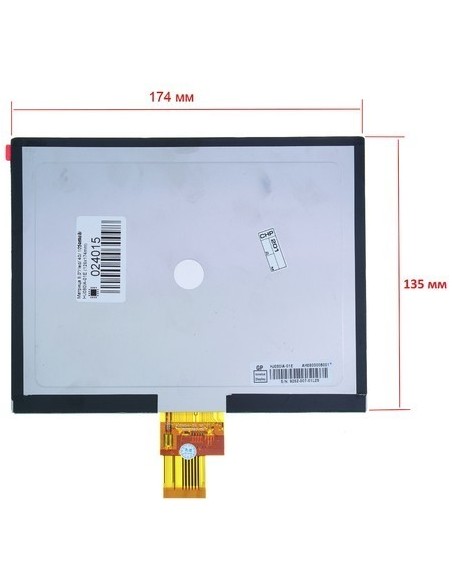

• Dimensões externas: ~183 × 141 × 3 mm (espessura).
• Resolução: 1024 × 768 pixels (XGA, formato 4:3).
• Pixel arrangement: RGB vertical stripe.
• Brilho típico: 300 cd/m².
• Contraste: 700:1.
• Ângulo de visão: 75°/75°/75°/75° (L/R/U/D, CR≥10).
• Tempo de resposta: 6 ms (subida) / 14 ms (descida).
• Cores exibidas: 16,7 milhões (6‑bit + Hi‑FRC).
• Backlight: WLED (3S9P, edge‑light), vida útil ~20.000 horas.

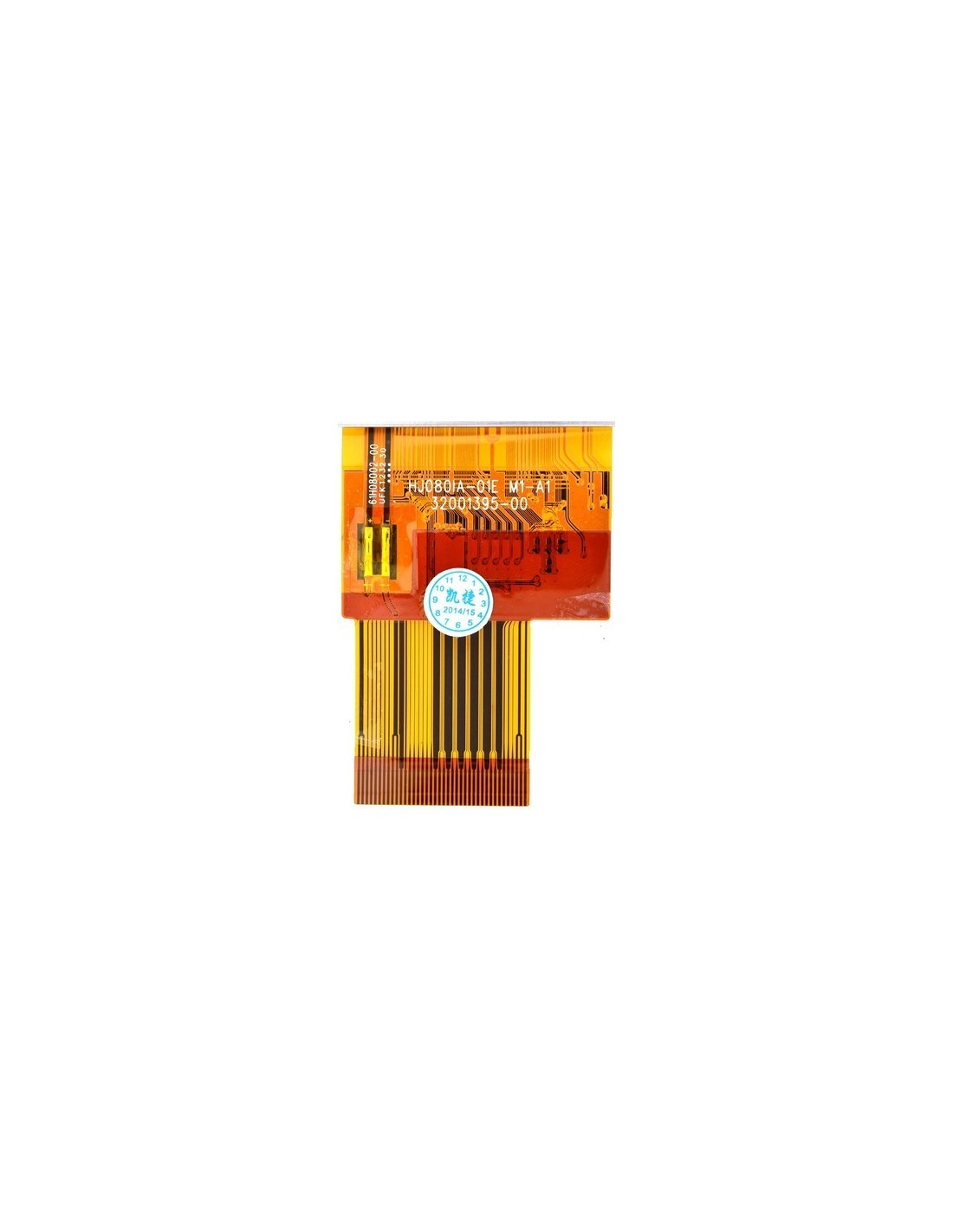

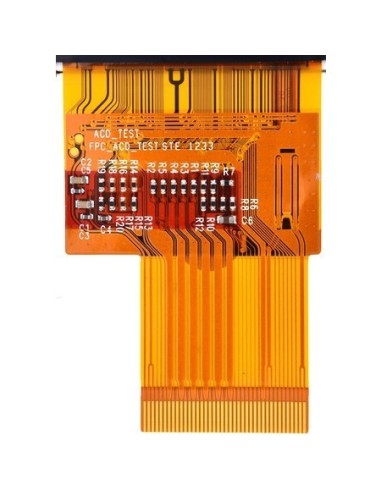

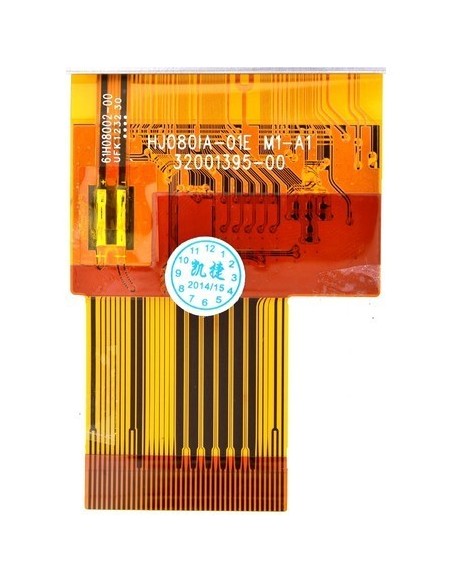

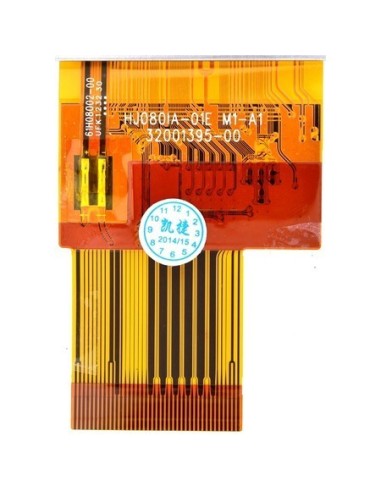

• Interface: LVDS (1 canal, 8‑bit), conector FPC de 40 pinos.
• Tensão de operação: 3,3 V (VCC) / 11,5 V (AVDD).
• Frequência de quadro: 60 Hz típica.

📊 Aplicações típicas

• Tablets e e‑readers de 8".
• Porta‑retratos digitais.
• Sistemas médicos e industriais que exigem telas compactas.
• Displays embarcados em equipamentos de controle.

🔹 Marca / Fabricante

• O modelo KW080NA‑04B / EK080NA‑04B aparece em catálogos como “No Brand” ou “NONE”, indicando que é produzido por fabricantes genéricos na China/Taiwan e distribuído sob diferentes nomes.

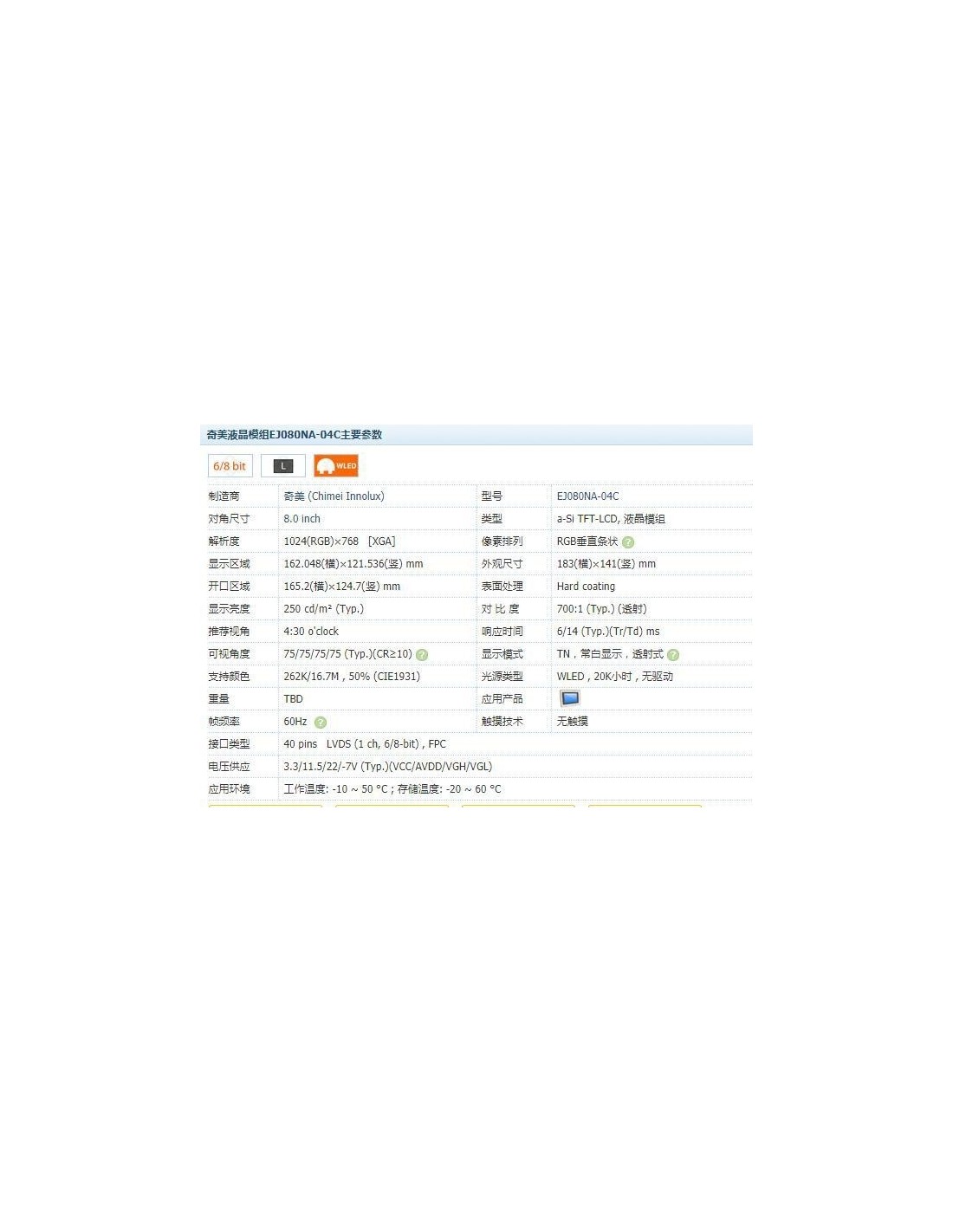

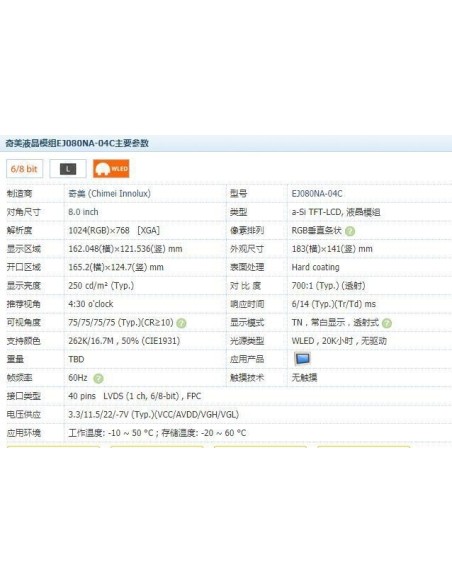

• Em alguns mercados, versões equivalentes são vendidas por Innolux (EJ080NA‑04B) ou CPT (CLAA080XA12LE), com especificações muito próximas.

💰 Preço estimado

• Mercado internacional (China, EUA): entre US$ 80–90 por unidade em fornecedores como Alibaba.
• Mercado brasileiro: geralmente mais caro devido à importação, variando entre R$ 400–600 em distribuidores locais.

✅ Resumo final:
O KW080NA‑04B / EK080NA‑04B é um LCD TFT de 8,0" XGA (1024×768), sem marca definida (“No Brand”), com brilho de 300 cd/m², contraste 700:1, ângulo de visão 75° e interface LVDS de 40 pinos. É usado em tablets, porta‑retratos digitais e sistemas embarcados, com preço atual de US$ 80–90 no exterior.

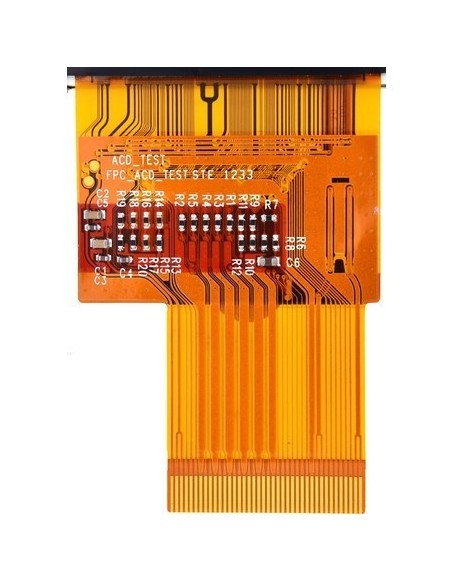

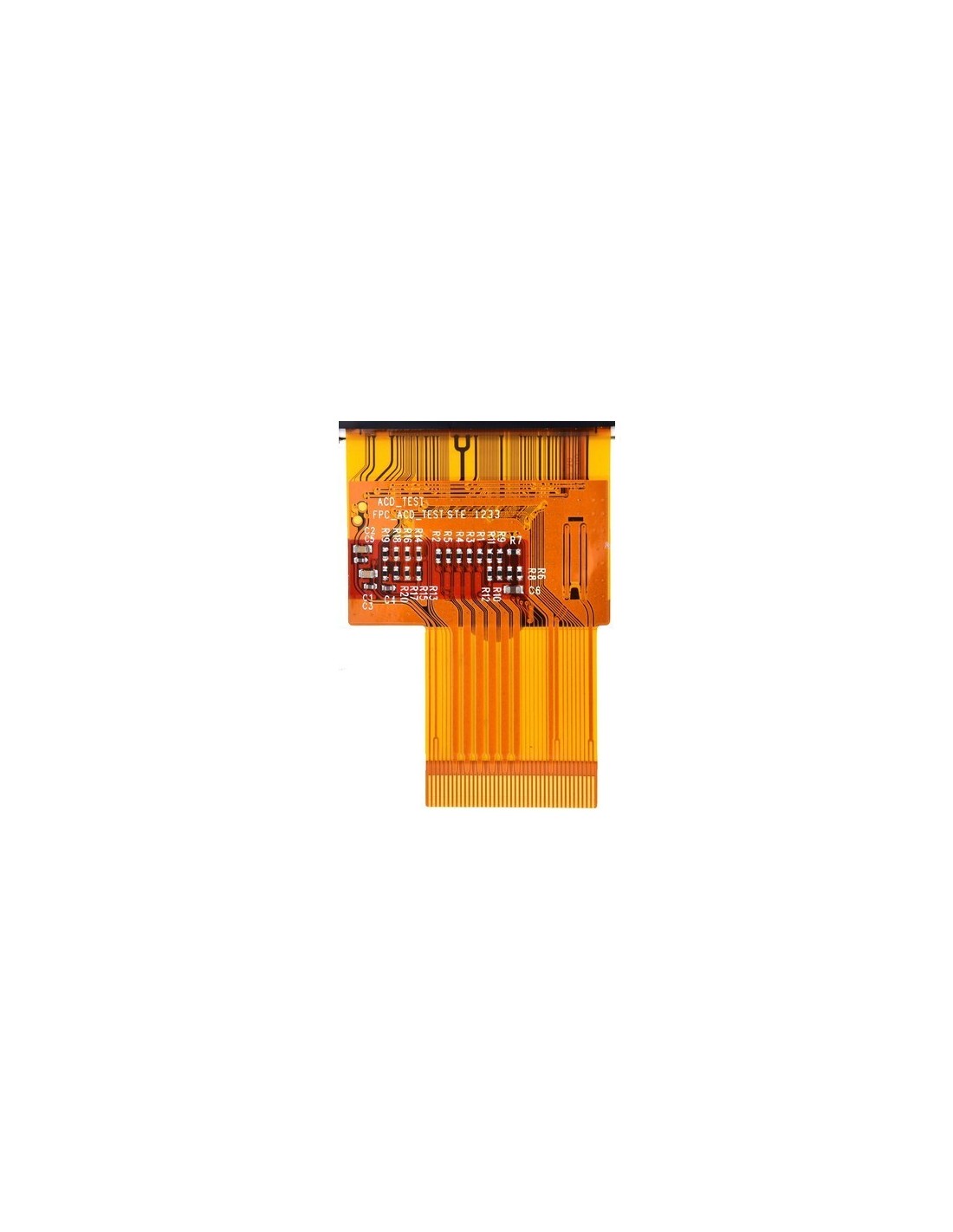

Pinagem do conector (pino a pino)

• Pino 1: VCC 3,3 V (alimentação lógica)
• Pino 2: VCC 3,3 V (alimentação lógica)
• Pino 3: GND (terra)
• Pino 4: GND (terra)
• Pino 5: RXIN0– (LVDS canal 0, negativo)
• Pino 6: RXIN0+ (LVDS canal 0, positivo)
• Pino 7: GND (terra)
• Pino 8: RXIN1– (LVDS canal 1, negativo)
• Pino 9: RXIN1+ (LVDS canal 1, positivo)
• Pino 10: GND (terra)
• Pino 11: RXIN2– (LVDS canal 2, negativo)
• Pino 12: RXIN2+ (LVDS canal 2, positivo)
• Pino 13: GND (terra)
• Pino 14: RXCLK– (LVDS clock, negativo)
• Pino 15: RXCLK+ (LVDS clock, positivo)
• Pino 16: GND (terra)
• Pino 17: RXIN3– (LVDS canal 3, negativo)
• Pino 18: RXIN3+ (LVDS canal 3, positivo)
• Pino 19: GND (terra)
• Pino 20: NC (não conectado)
• Pino 21: NC (não conectado)
• Pino 22: GND (terra)
• Pino 23: LED_EN (habilitação da retroiluminação)
• Pino 24: LED_PWM (controle de brilho por PWM)
• Pino 25: VLED+ (alimentação dos LEDs, tipicamente 9–12 V)
• Pino 26: VLED+ (alimentação dos LEDs)
• Pino 27: VLED+ (alimentação dos LEDs)
• Pino 28: VLED+ (alimentação dos LEDs)
• Pino 29: LED_GND (retorno da corrente dos LEDs)
• Pino 30: LED_GND (retorno da corrente dos LEDs)
• Pino 31: NC (não conectado)
• Pino 32: NC (não conectado)
• Pino 33: NC (não conectado)
• Pino 34: NC (não conectado)
• Pino 35: NC (não conectado)
• Pino 36: NC (não conectado)
• Pino 37: NC (não conectado)
• Pino 38: NC (não conectado)
• Pino 39: NC (não conectado)
• Pino 40: NC (não conectado)

Observações:

• A orientação dos pinos (onde começa o pino 1) deve ser confirmada no desenho mecânico do conector FPC do datasheet do painel.
• Alguns lotes/revisões podem alterar pinos marcados como NC ou sinais de controle; valide sempre com o datasheet específico do seu módulo. Quer que eu te envie um checklist rápido de testes com multímetro para confirmar VCC, GND e continuidade dos pares LVDS no seu flat?
