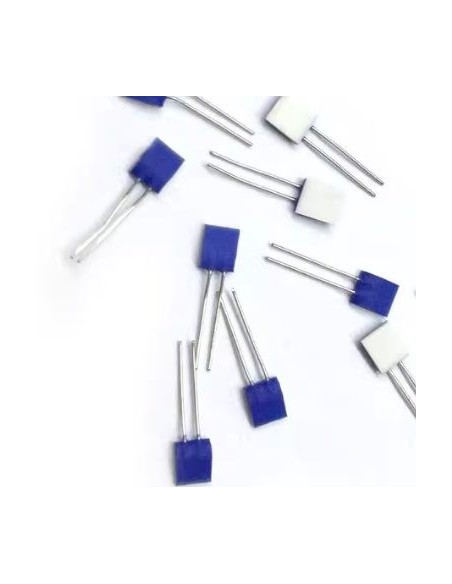

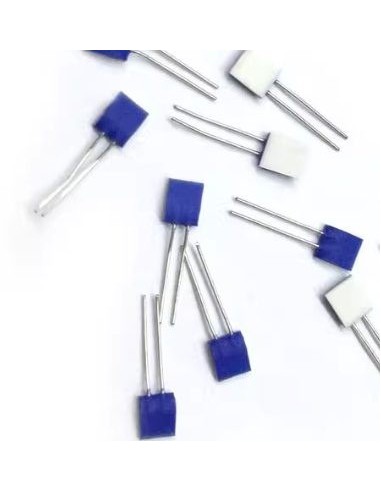

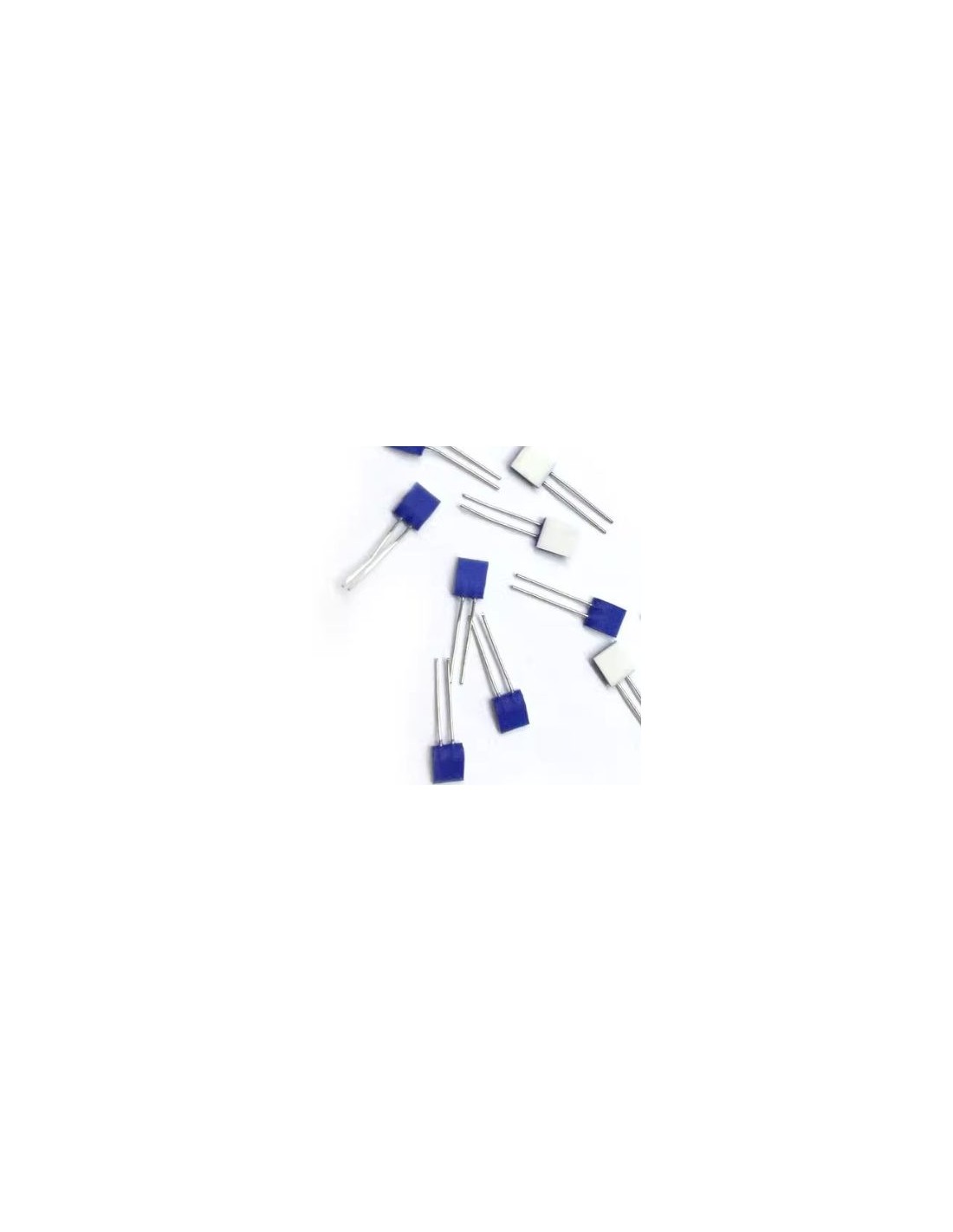

Chips Pt100 ( TD Pt100 )

Sensor de Temperatura Pt100, também conhecido como RTD Pt100, muito usado em automação industrial, instrumentação e controle de processos.

Descrição do Produto – Sensor de Temperatura Pt100 (RTD Pt100)

O Pt100 é um sensor de temperatura do tipo RTD (Resistance Temperature Detector) amplamente utilizado em aplicações industriais e laboratoriais devido à sua alta precisão, excelente estabilidade e repetibilidade.

Seu princípio de funcionamento baseia‑se na variação da resistência elétrica do platina (Pt) conforme a temperatura muda. O nome Pt100 indica que o sensor possui 100 ohms a 0°C, seguindo a curva de resposta padronizada IEC 60751.

O Pt100 é ideal para medições de temperatura em processos industriais, HVAC, sistemas de refrigeração, automação, controle térmico e instrumentação de precisão.

Características Principais

Tipo: RTD Pt100 (Resistance Temperature Detector)
Material do elemento sensor: Platina (Pt)
Resistência nominal: 100 Ω a 0°C
Curva padrão: IEC 60751 (α = 0,00385 Ω/Ω/°C)
Alta precisão e estabilidade a longo prazo
Excelente repetibilidade e baixa deriva térmica
Resposta linear e previsível
Compatível com 2, 3 ou 4 fios (dependendo do modelo)

Parâmetros Técnicos

Faixa de Temperatura

Típica: −200°C a +400°C
Dependendo do encapsulamento, pode chegar a +600°C

Precisão

Classe A: ±(0,15 + 0,002·T) °C
Classe B: ±(0,30 + 0,005·T) °C
Outras classes disponíveis conforme IEC 60751

Coeficiente de Temperatura

α = 0,00385 Ω/°C (padrão industrial)

Construção

Disponível em cápsulas cerâmicas, encapsulamento metálico, sonda inox, cabo blindado etc.
Modelos com 2, 3 ou 4 fios para compensação de resistência do cabo

Vantagens do Pt100
