LCD Expansion Board (Shield) para Arduino Mega 2560
Conversor de Nível Lógico • Interface para Display TFT RGB Externo**

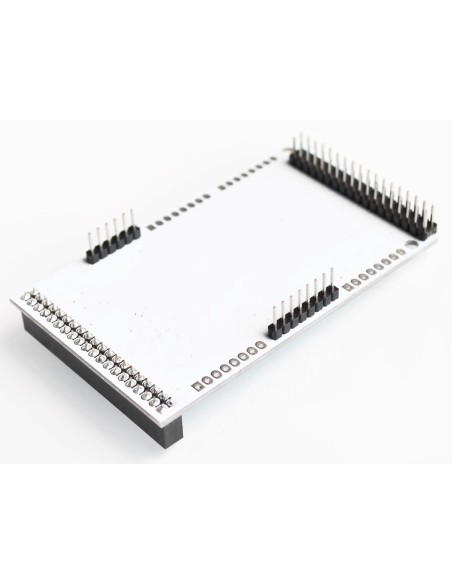

Este módulo é um shield de expansão para Arduino Mega 2560, projetado exclusivamente para facilitar a conexão de displays TFT RGB externos. Ele não possui display integrado — sua função é realizar a conversão de nível lógico e o roteamento correto dos sinais entre o Arduino Mega e painéis TFT de 3,2", 3,5", 4,0" ou similares.

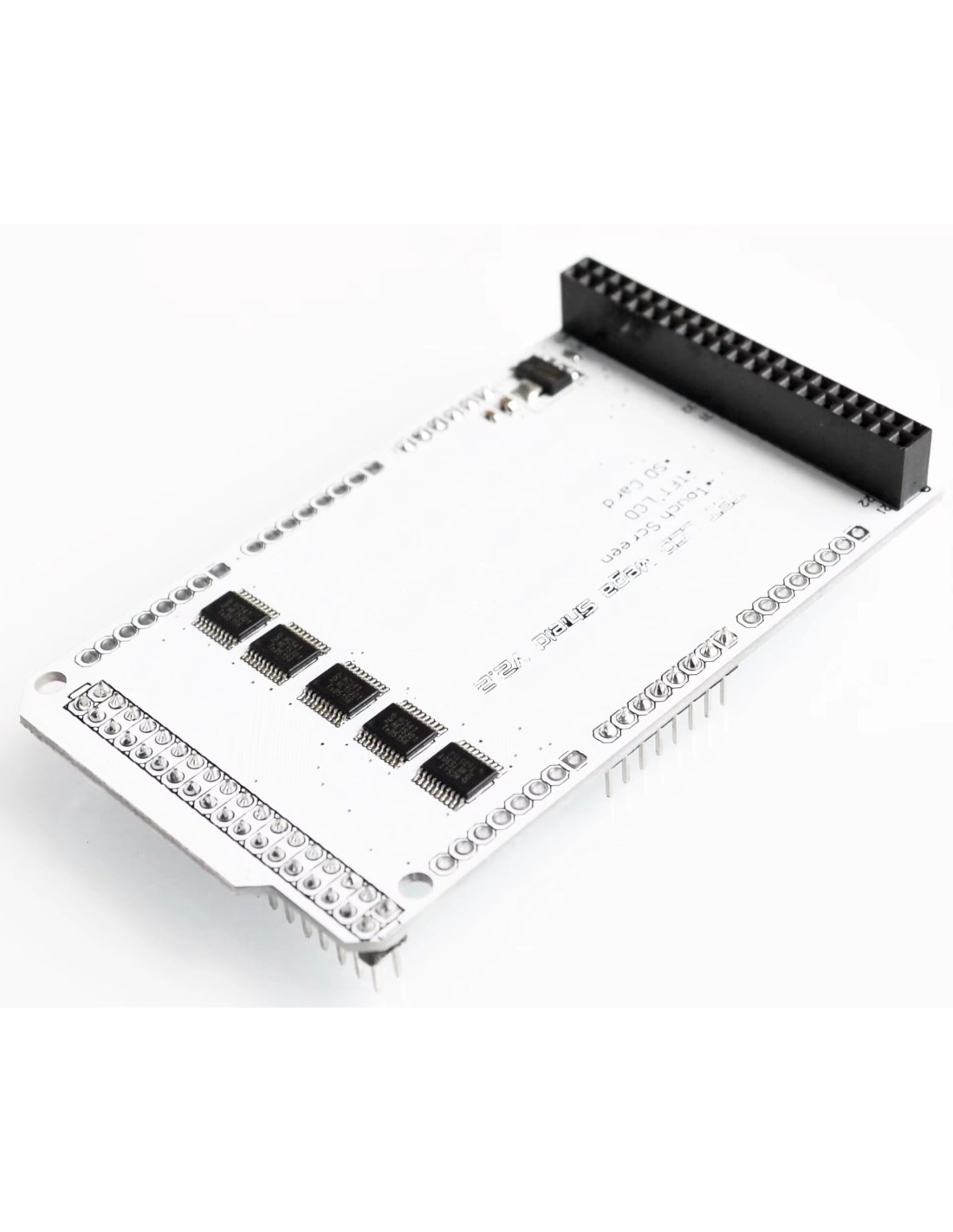

O shield utiliza circuitos de conversão de nível 5V ↔ 3,3V, garantindo compatibilidade elétrica com displays que operam em 3,3V, protegendo tanto o Arduino quanto o módulo gráfico. Ele também organiza os sinais RGB, controle, clock e touch (quando disponível), simplificando a ligação com displays paralelos de alta velocidade.
✅ Principais Características
- Não possui display integrado
- Conversor de nível lógico para sinais 5V → 3,3V
- Compatível com displays TFT RGB externos (interface paralela)
- Conexão direta ao Arduino Mega 2560 R3 (formato shield)
- Suporte a displays com controladores comuns como:
- ILI9481
- ILI9486
- ILI9341 (modo paralelo)
- HX8357
- Outros controladores TFT RGB de 8/16 bits
- Roteamento completo dos sinais:
- Barramento RGB
- WR / RD / CS / RS
- RESET
- Backlight
- Touch resistivo (quando disponível)
- Alimentação regulada para 3,3V
- Proteção elétrica integrada
✅ Função do Shield
- Adaptar os sinais do Arduino Mega (5V) para displays TFT (3,3V)
- Organizar o barramento paralelo de alta velocidade
- Facilitar a conexão física sem jumpers
- Proteger o display contra sobretensão
- Permitir uso de bibliotecas gráficas como:
- UTFT
- MCUFRIEND_kbv (para modelos compatíveis)
- TFT_eSPI (em configurações específicas)
✅ Aplicações
- Painéis gráficos com displays TFT externos
- Dashboards e interfaces gráficas
- Sistemas embarcados com telas coloridas
- Projetos educacionais e demonstrativos
- Automação com interface visual
