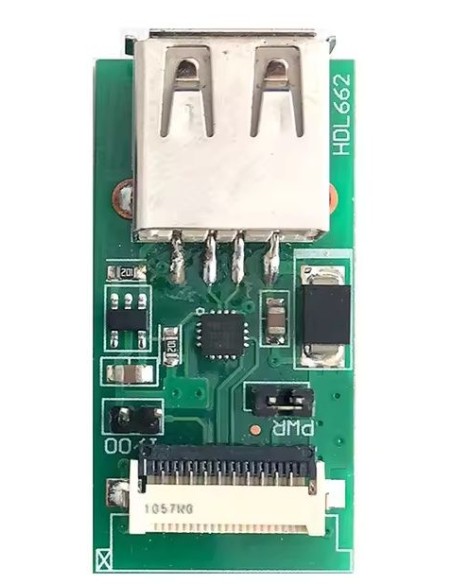

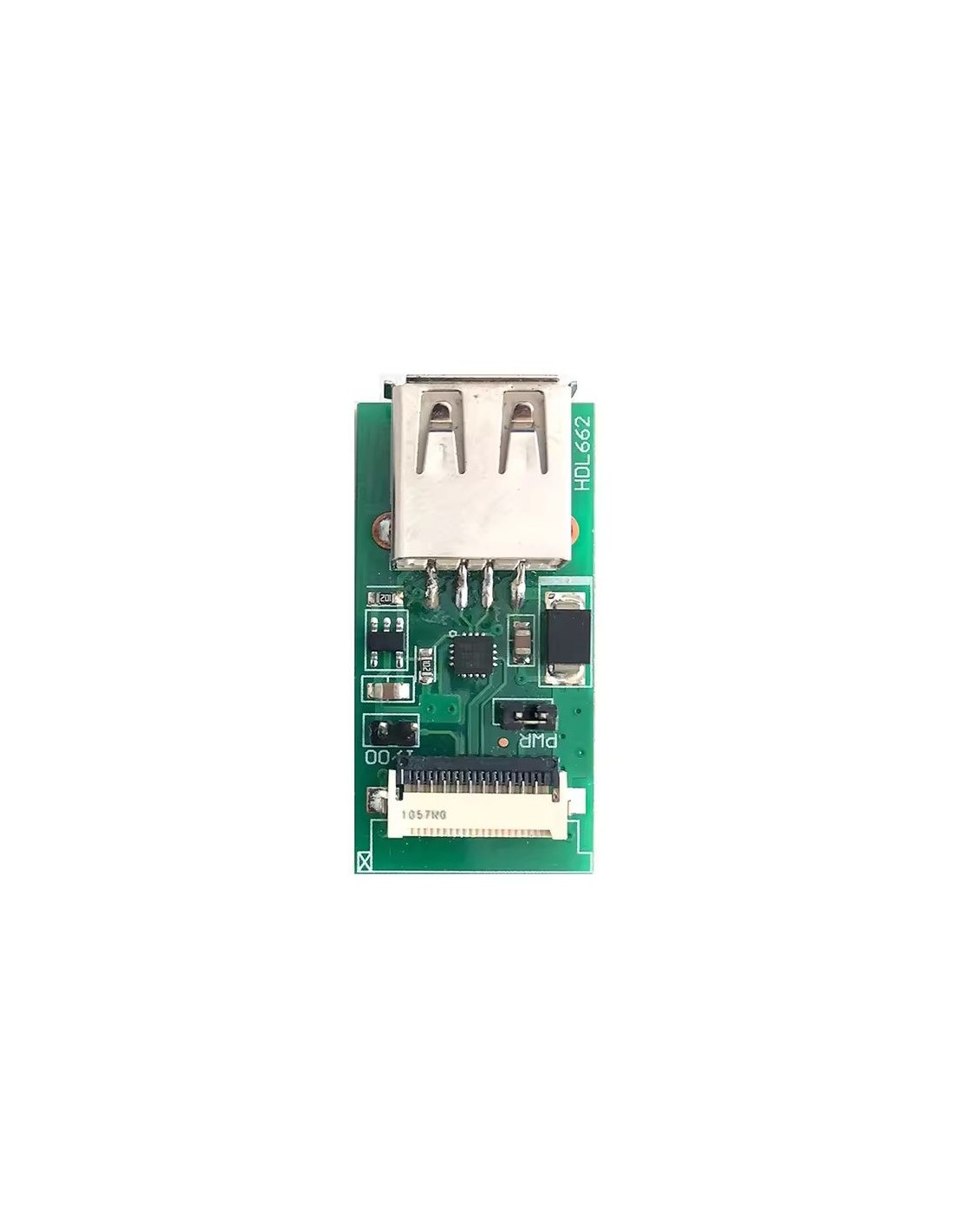

DWIN HDL662B – Interface USB para Depuração de Telas via 10‑Pin FCC

O HDL662B da DWIN é uma interface de depuração USB para telas inteligentes da marca, especialmente os modelos com sistema DGUS II.

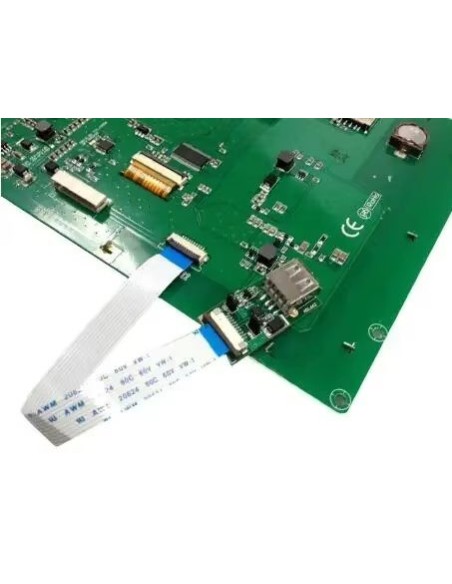

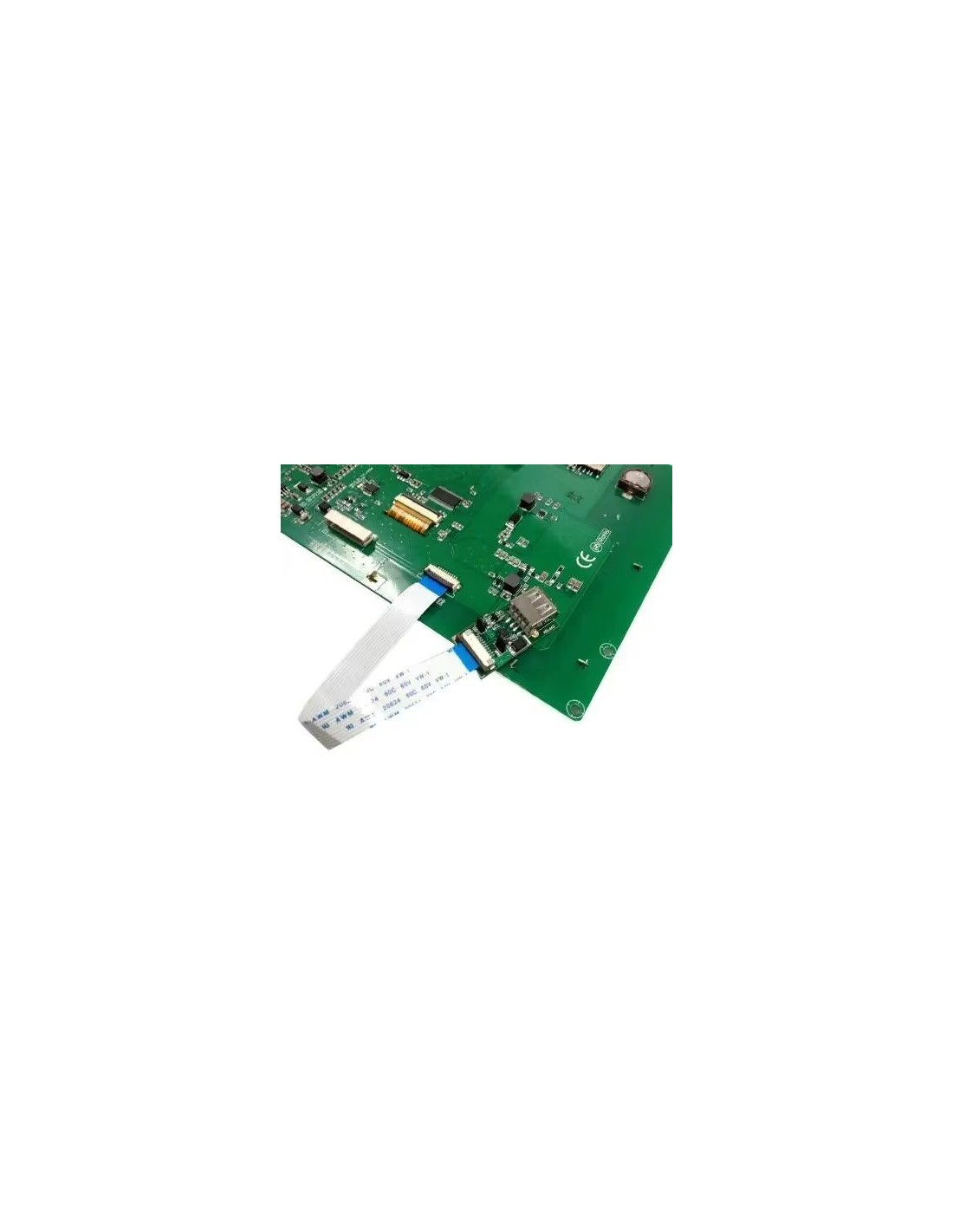

Ele converte a comunicação USB em uma interface serial TTL via cabo flat de 10 pinos (1.0 mm FCC), permitindo acesso direto ao sistema da tela para:

• Depuração de firmware
• Atualização de software
• Monitoramento de comandos
• Teste de interface serial
• Gravação de arquivos .bin via DGUS Tool

🧠 Chip interno: XR21V1410

O HDL662B utiliza o XR21V1410, um conversor USB para UART da Exar (MaxLinear), que oferece:

• Interface USB 2.0 Full-Speed
• Comunicação serial de alta estabilidade
• Suporte a taxas de até 12 Mbps
• Buffer interno para transmissão confiável
• Compatibilidade com Windows/Linux/macOS
• Driver baseado em CDC (Communications Device Class)

Esse chip garante que o HDL662B funcione como uma porta COM virtual, reconhecida automaticamente pelo software de depuração da DWIN.

⚙️ Características Técnicas

• Interface USB: USB 2.0 Full-Speed
• Interface de saída: 10‑pin FCC (1.0 mm)
• Protocolo: UART TTL (3.3V)
• Chip principal: XR21V1410
• Compatibilidade: telas DWIN com DGUS II
• Software: DGUS Tool, DWIN V7, etc.
• Alimentação: via USB
• Plug‑and‑play com driver CDC
• LEDs indicadores: TX / RX (em alguns modelos)
