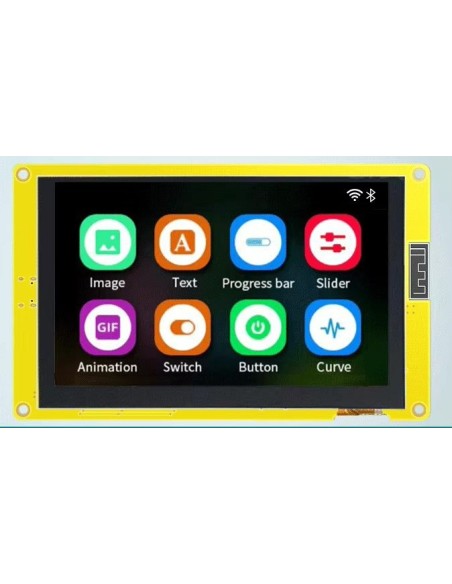

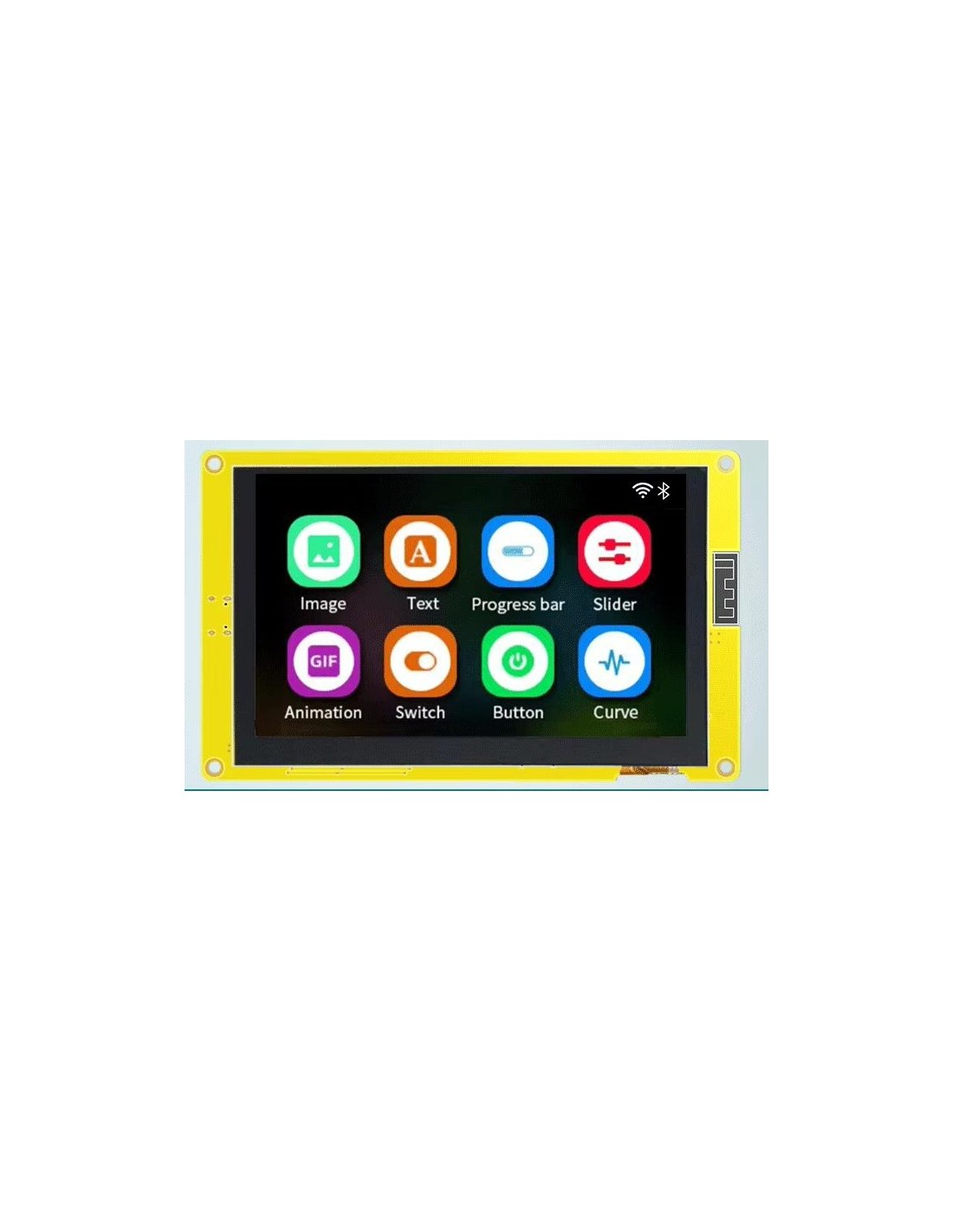

ESP32-S3 hmi 5" ips 800*480 Capacitive touch 8m psram 16m flash

ESP32‑S3 HMI 5" IPS 800×480 com Touch Capacitivo, 8MB PSRAM e 16MB Flash

O ESP32‑S3 HMI 5" é um poderoso módulo de interface homem‑máquina (HMI) que combina um display IPS de 5 polegadas com resolução 800×480, toque capacitivo de alta sensibilidade e o avançado microcontrolador ESP32‑S3.
Projetado para aplicações modernas de IoT, automação e dispositivos inteligentes, ele oferece excelente desempenho gráfico, conectividade Wi‑Fi/Bluetooth e ampla capacidade de processamento.

Equipado com CPU dual‑core de 32 bits, 8 MB de PSRAM e 16 MB de Flash, o módulo é ideal para aplicações que exigem interface gráfica rica, captura de imagens, comunicação sem fio e processamento local eficiente.

🟩 Destaques do Produto

✔ Display IPS 5" 800×480

• Cores vivas, amplo ângulo de visão
• Toque capacitivo de alta precisão
• Ideal para dashboards, painéis e HMIs industriais

✔ ESP32‑S3 integrado

• Dual‑core 32 bits, até 240 MHz
• Até 600 DMIPS de desempenho
• 520 KB de SRAM interna
• 8 MB PSRAM para gráficos, buffers e câmeras
• 16 MB Flash para firmware e recursos

✔ Conectividade completa

• Wi‑Fi 802.11 b/g/n/e/i
• Bluetooth 4.2 BR/EDR + BLE
• Modos STA / AP / STA+AP
• Suporte SmartConfig e AirKiss

✔ Suporte a câmeras

• Compatível com OV2640 e OV7670
• Saída de imagem em JPEG, BMP e tons de cinza

✔ Armazenamento externo

• Slot para cartão TF (microSD) até 4 GB

✔ Baixo consumo

• Múltiplos modos de suspensão
• Deep sleep com consumo mínimo de 6 mA @ 5V

✔ Sistema operacional embarcado

• FreeRTOS integrado
• LwIP para rede
• Ideal para desenvolvimento avançado

🟦 Especificações Técnicas

🔧 Processamento

• CPU dual‑core 32 bits
• Frequência: até 240 MHz
• Desempenho: até 600 DMIPS
• SRAM interna: 520 KB
• PSRAM: 8 MB
• Flash: 16 MB

🔌 Alimentação

• Tensão de operação: 4,75 V ~ 5,25 V

📡 Conectividade

• Wi‑Fi 802.11 b/g/n/e/i
• Bluetooth 4.2 BR/EDR + BLE
• Antena PCB integrada (ganho 2 dBi)

📷 Câmeras suportadas

• OV2640 (JPEG, BMP, grayscale)
• OV7670

💾 Armazenamento

• Cartão TF até 4 GB

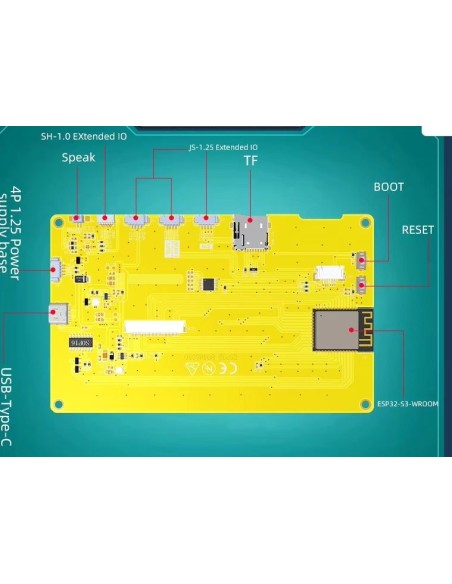

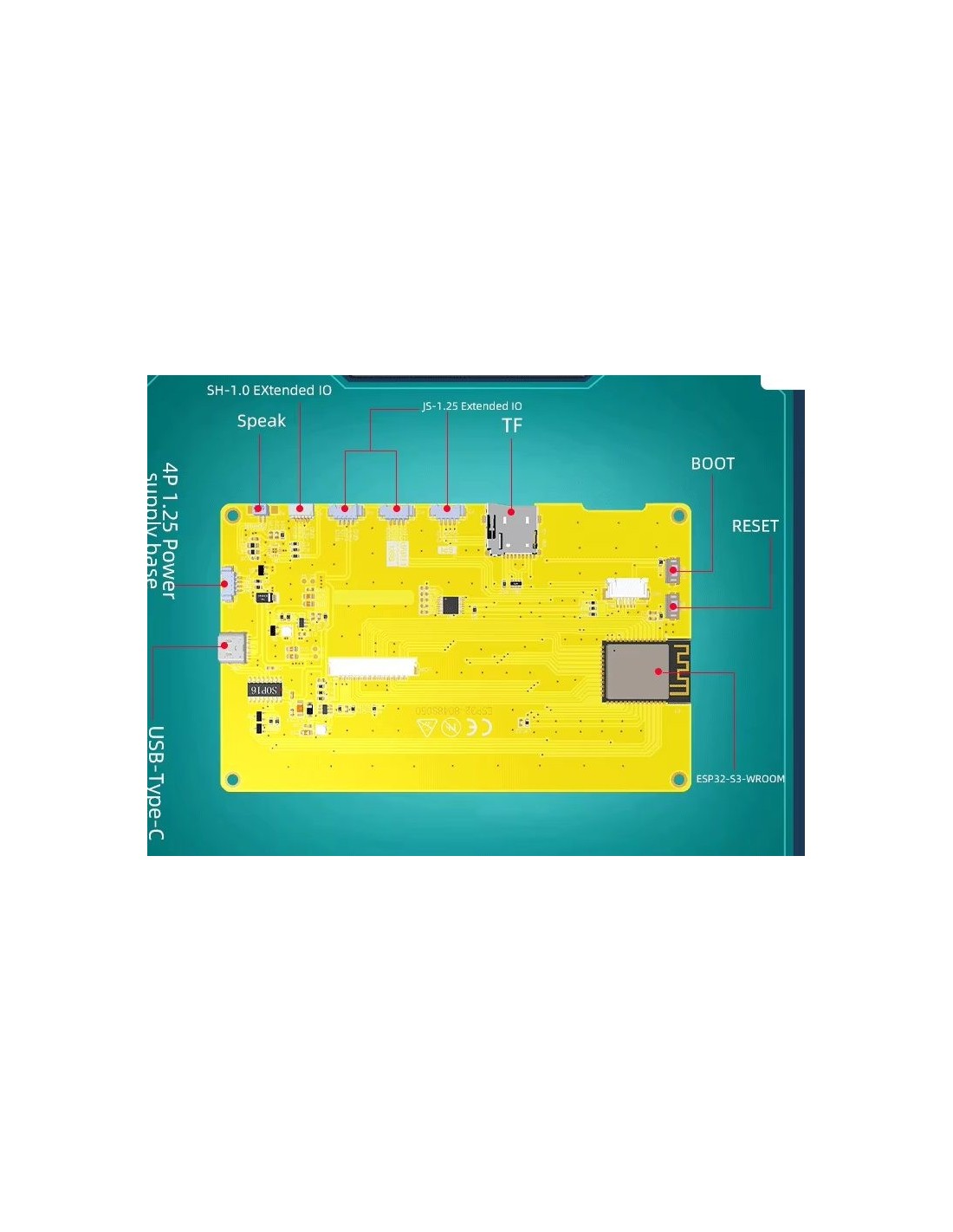

🔗 Interfaces

• UART
• SPI
• I²C
• PWM
• ADC
• DAC
• GPIOs disponíveis: 9

📶 Espectro RF

• 2400 ~ 2483,5 MHz
• Potência TX:
  • 802.11b: 17 ± 2 dBm
  • 802.11g: 14 ± 2 dBm
  • 802.11n: 13 ± 2 dBm
• Sensibilidade RX:

• 1 Mbps: –90 dBm
• 11 Mbps: –85 dBm
• 54 Mbps: –70 dBm
• MCS7: –67 dBm

🔋 Consumo

• Flash desligado: 180 mA @ 5V
• Brilho máximo: 310 mA @ 5V
• Deep sleep: 6 mA @ 5V
• Light sleep: 6,7 mA @ 5V
• Standby: 20 mA @ 5V

🌡 Ambiente

• Operação: –20°C a 70°C
• Armazenamento: –40°C a 125°C, <90% UR

🟦 Aplicações Típicas

• Painéis HMI para automação residencial e industrial
• Terminais inteligentes com interface gráfica
• Monitoramento sem fio com câmera
• Sistemas de agricultura inteligente
• Leitores de QR code com conectividade
• Dashboards IoT com atualização em tempo real
• Dispositivos portáteis com Wi‑Fi/Bluetooth
• Sistemas de posicionamento e telemetria
