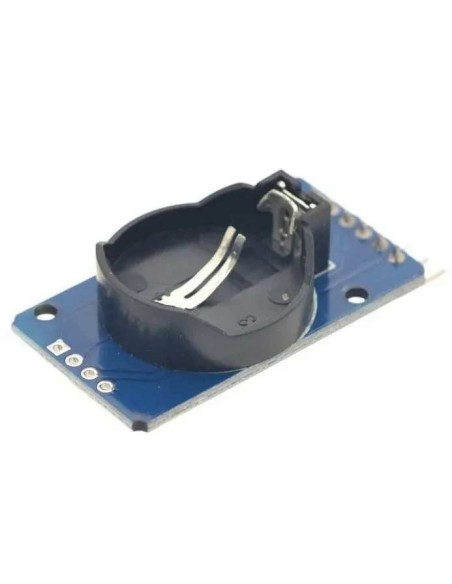

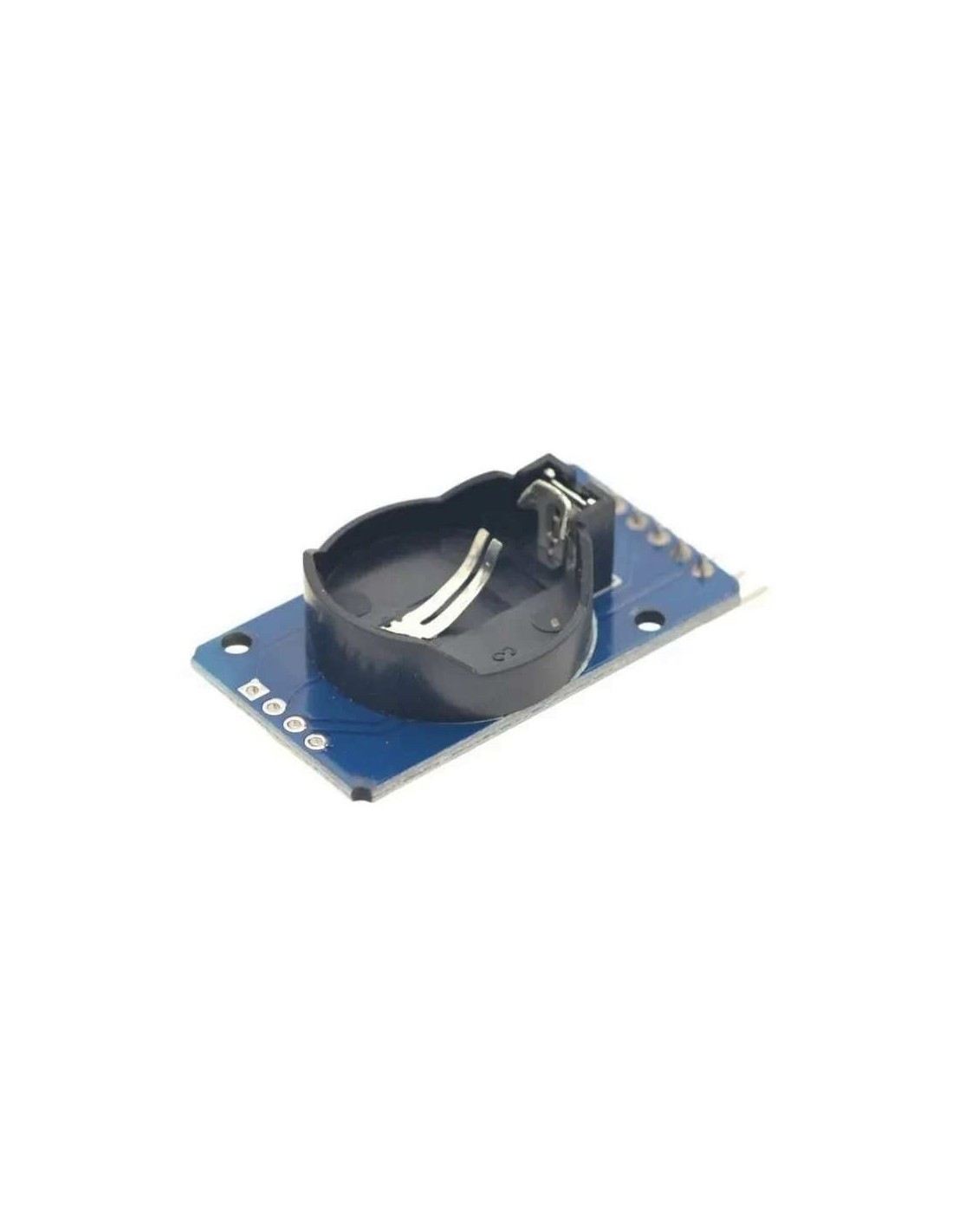

DS1302 Clock Module

Módulo RTC DS1302 Clock Module Board

O DS1302 Clock Module é um módulo de relógio em tempo real (RTC) compacto e eficiente, projetado para fornecer data e hora precisas em projetos com microcontroladores. Ele utiliza o chip DS1302, conhecido por seu baixo consumo de energia, interface simples e capacidade de manter o tempo mesmo sem alimentação principal, graças ao suporte para bateria de backup.

Este módulo é amplamente utilizado em projetos de automação, sistemas embarcados, registradores de dados (data loggers), relógios digitais, cronômetros e qualquer aplicação que exija contagem de tempo confiável.

✅ Características Principais

• Chip RTC: DS1302
• Funções: Contagem de segundos, minutos, horas, dia da semana, dia, mês e ano
• Interface: Comunicação serial de 3 fios (SCLK, I/O, CE)
• Baixo consumo de energia, ideal para sistemas alimentados por bateria
• Suporte a bateria de backup (CR2032 ou similar) para manter o relógio funcionando sem energia externa
• Oscilador de cristal de 32.768 kHz integrado no módulo
• Compatível com microcontroladores como Arduino, ESP32, STM32, PIC, AVR e Raspberry Pi
• Fácil integração e soldagem, com pinos claramente identificados

📐 Especificações Técnicas

• Tensão de operação: 3,3 V a 5 V
• Consumo ultrabaixo: ideal para aplicações de longa duração
• Precisão: depende do cristal de 32.768 kHz
• Interface: Serial de 3 fios (não é I2C)
• Dimensões: compactas, variam conforme o fabricante
• Bateria: suporte para CR2032 (não inclusa em alguns modelos)

🔌 Pinos do Módulo

• VCC – Alimentação
• GND – Terra
• CLK – Clock serial
• DAT – Dados
• RST / CE – Habilitação do chip

🧩 Aplicações Típicas

• Relógios digitais
• Cronômetros e temporizadores
• Data loggers
• Sistemas de automação residencial
• Controle de acesso
• Projetos educacionais e prototipagem
• Sistemas embarcados que exigem registro de data e hora
