Placa de Desenvolvimento CH32V003 (CH32V003F4P6 MCU)

A placa de desenvolvimento CH32V003 é um módulo compacto e econômico projetado para facilitar o uso do microcontrolador CH32V003F4P6, baseado em arquitetura RISC‑V de 32 bits.
Ela oferece uma plataforma simples e prática para testes, prototipagem rápida e aprendizado de programação embarcada.

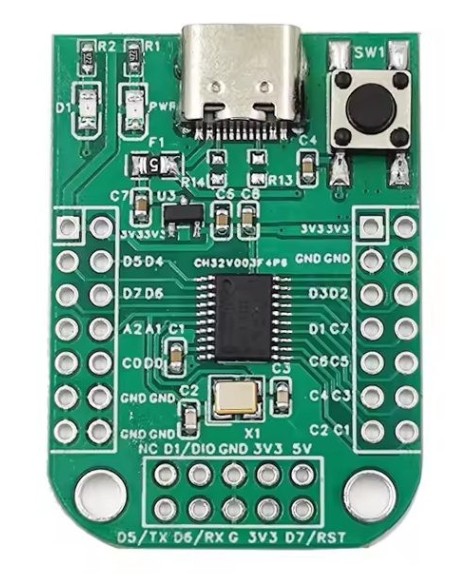

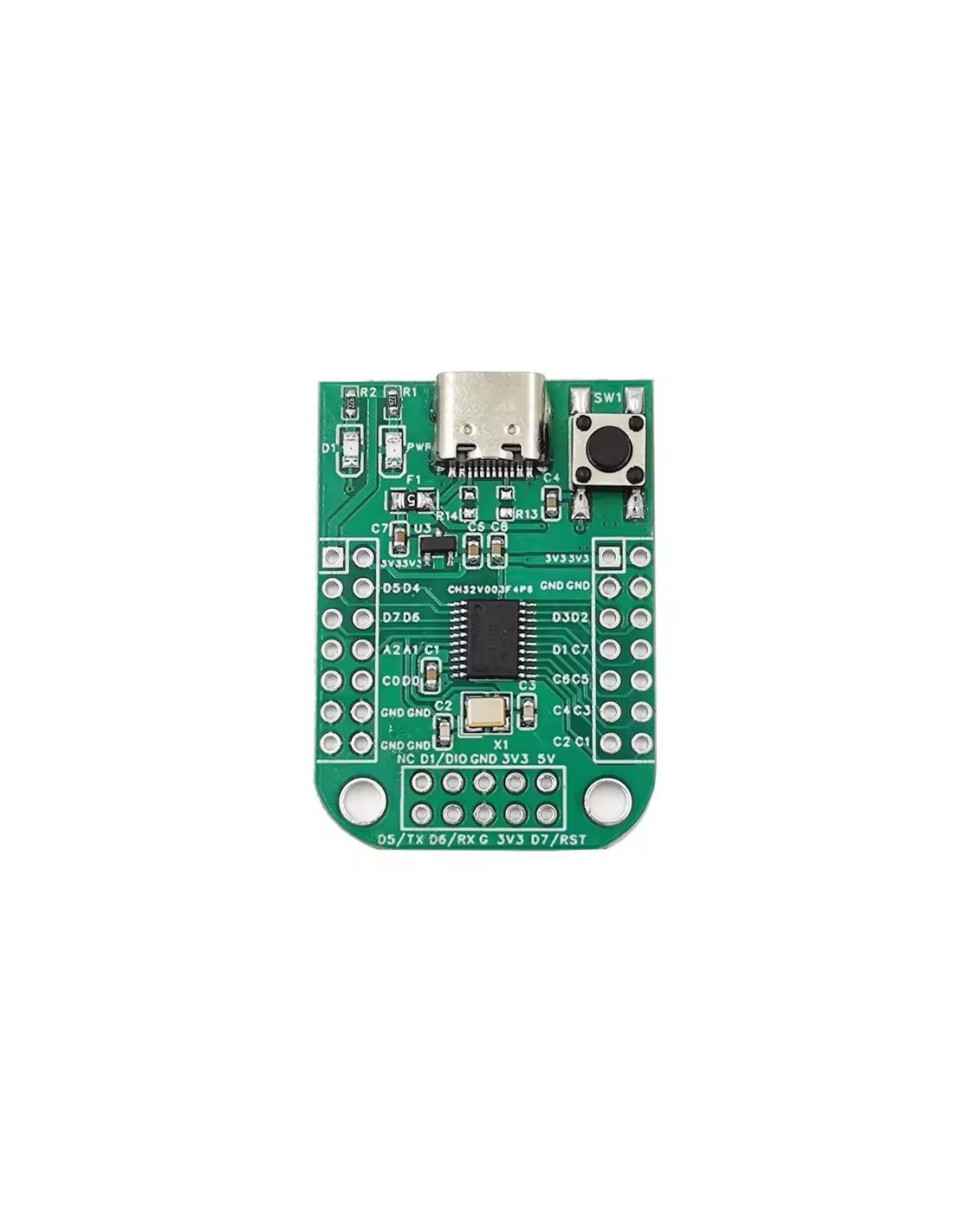

🔍 Componentes e Recursos Visíveis na Placa

1. MCU Principal — CH32V003F4P6

• Microcontrolador RISC‑V 32 bits
• Encapsulamento TSSOP‑20
• Ideal para aplicações de baixo custo e baixo consumo

2. Conector USB‑C

• Usado para alimentação da placa
• Pode fornecer 5 V para o regulador onboard
• Facilita integração com PCs modernos

3. Regulador de Tensão (3V3)

• Converte 5 V do USB para 3,3 V
• Alimenta o microcontrolador e periféricos

4. Botão de Usuário (SW1)

• Push‑button para entrada digital
• Usado para testes, interrupções ou funções customizadas

5. LEDs Indicadores

• PWR: indica alimentação
• Outros LEDs conectados a GPIOs (D0–D7), úteis para debug visual

6. Oscilador Externo (X1)

• Cristal SMD para clock estável
• Garante precisão em temporização e comunicação

7. Conjunto de Resistores e Capacitores SMD

• R1, R2, R3, R4, R13
• C1–C7
• Usados para pull‑ups, filtragem, desacoplamento e estabilidade do circuito

8. Conector de Programação / Debug

• Pinos: D1/DIO, D7/RST, GND, 3V3, 5V
• Compatível com WCH‑Link e ferramentas de gravação RISC‑V

9. Barras de Pinos Laterais (GPIOs)

Organizadas e rotuladas para facilitar prototipagem:

• D0–D7: GPIOs digitais
• A1, A2: entradas analógicas
• TX/RX: comunicação serial UART
• RST: reset externo
• 3V3 / 5V / GND: alimentação
• NC: pino sem conexão

10. Fusível Resetável (F1)

• Protege a placa contra sobrecorrente
• Reativa automaticamente após falha

🧩 Aplicações Típicas

• Projetos educacionais com RISC‑V
• Automação simples
• Controle de LEDs, sensores e atuadores
• Comunicação UART/SPI/I²C
• Pequenos dispositivos IoT de baixo custo
• Prototipagem rápida em breadboard
