CH32V103C8t6-EVT-R1 Risc V

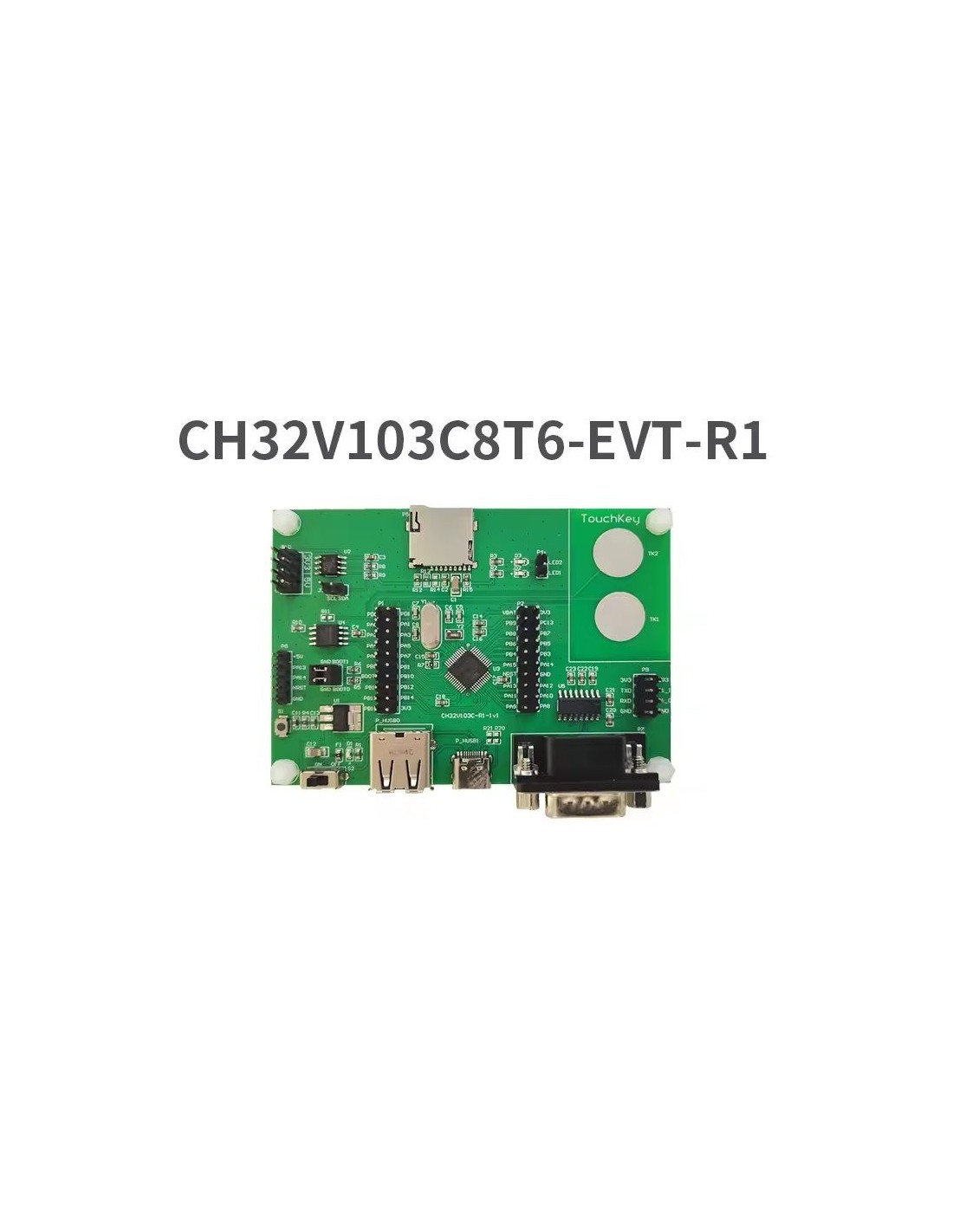

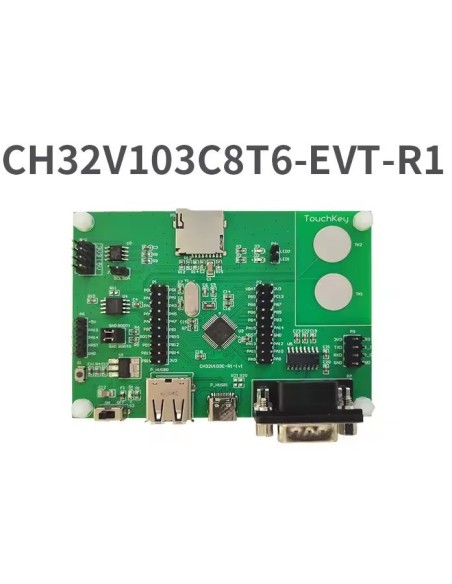

CH32V103C8T6‑EVT‑R1 — Descrição da Placa de Avaliação RISC‑V

A CH32V103C8T6‑EVT‑R1 é uma placa de avaliação projetada para o desenvolvimento, teste e validação de aplicações baseadas no microcontrolador CH32V103, que utiliza um núcleo RISC‑V de 32 bits.
Ela oferece uma plataforma completa para explorar os periféricos integrados do chip, além de recursos adicionais para demonstração, depuração e prototipagem.

🛠️ Descrição do Hardware da Placa

A placa inclui diversos módulos e interfaces que permitem testar praticamente todos os recursos do CH32V103:

1. MCU Principal — CH32V103C8T6

• Núcleo RISC‑V 32 bits
• Flash interna
• SRAM
• Periféricos integrados (UART, SPI, I²C, ADC, timers, USB)

2. Interface de Depuração (WCH‑Link)

• Suporta gravação, debug e simulação
• Pode usar WCH‑Link integrado ou externo

3. LEDs Indicadores

• Conectados ao MCU via pinos P4
• Usados para testes de GPIO e sinalização

4. Botão Touch (Capacitivo)

• Conectado aos canais touch do microcontrolador
• Demonstra o módulo de detecção capacitiva

5. Botão de Reset (S1)

• Permite reinicialização manual da placa

6. Chave de Alimentação (S2)

• Seleciona entre alimentação USB ou fonte externa de 5 V

7. Porta Serial 1 (UART1)

• Demonstra transmissão e recepção via UART
• Útil para debug e comunicação com PC

8. Slot para Cartão SD (SPI)

• Conectado ao SPI1
• Permite testar leitura/escrita em cartões TF/SD

9. EEPROM Externa (I²C)

• Conectada ao barramento I²C
• Demonstra armazenamento não volátil externo

10. Memória SPI Flash Externa

• Conectada ao SPI1
• Usada para testes de armazenamento serial

11. Conversor de Nível RS232

• Converte sinais TTL ↔ RS232
• Permite comunicação com equipamentos seriais tradicionais

12. Configuração de Boot

• Jumpers para selecionar modo de inicialização

13. Interface USB Host/Device

• Suporta USB 2.0 Full Speed
• Permite testar periféricos USB e comunicação com PC

14. Regulador de Tensão

• Fornece alimentação estável para o MCU e periféricos

15. Interface DEBUG Adicional

• Conector dedicado para depuração externa
