PICKIT™ 3 IN-CIRCUIT DEBUGGER Original

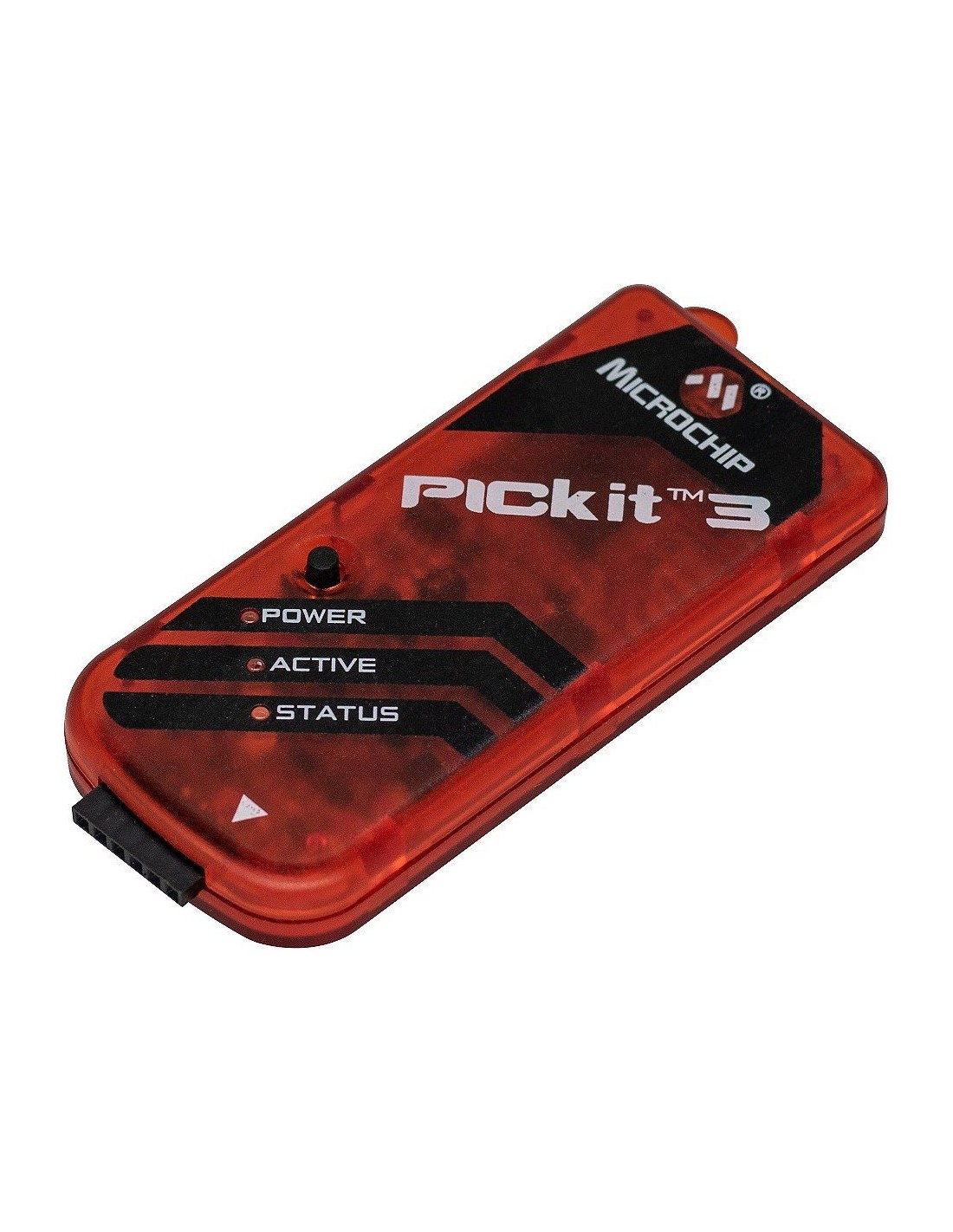

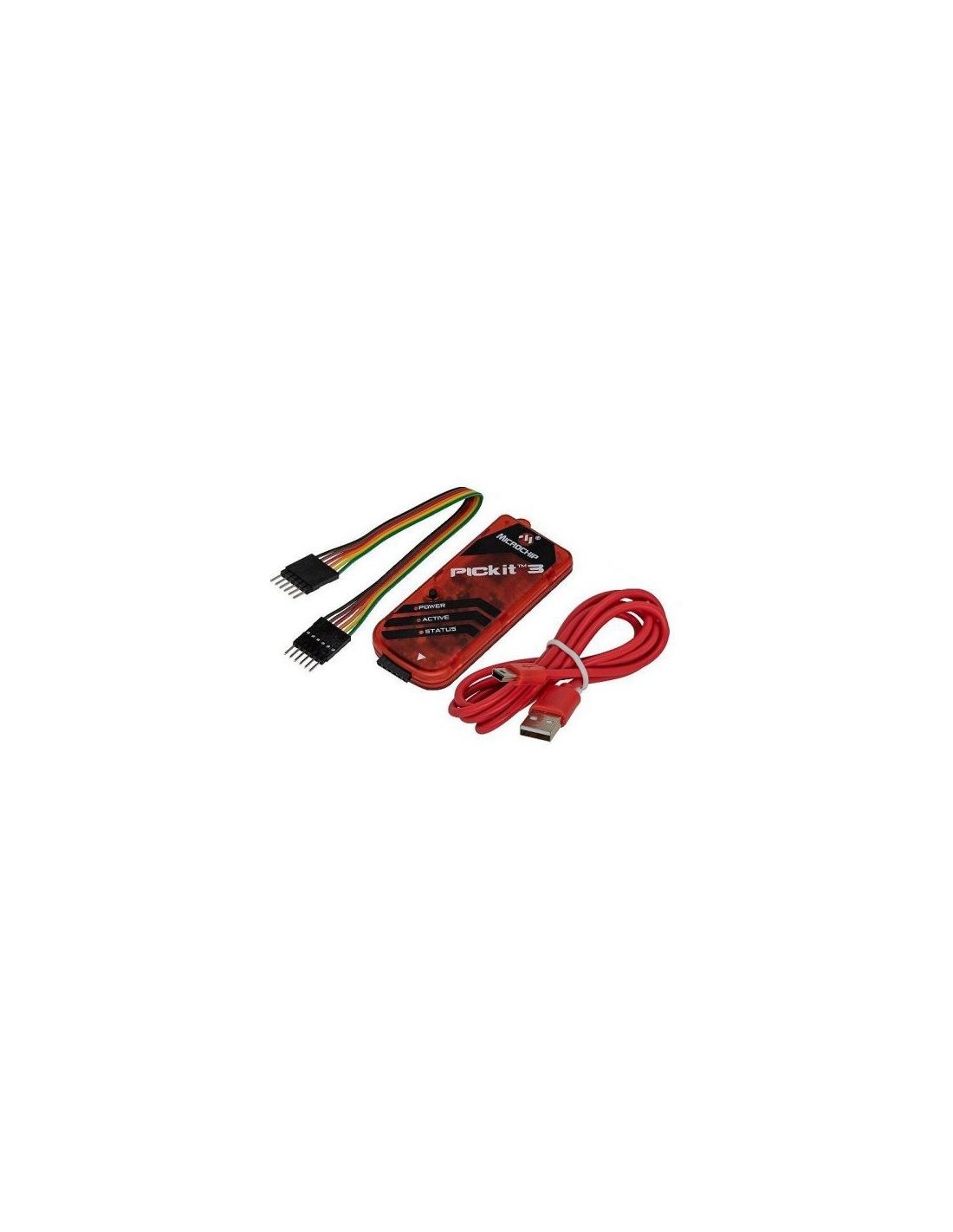

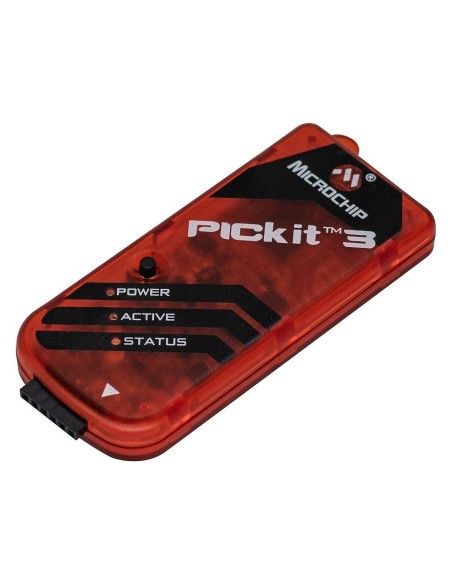

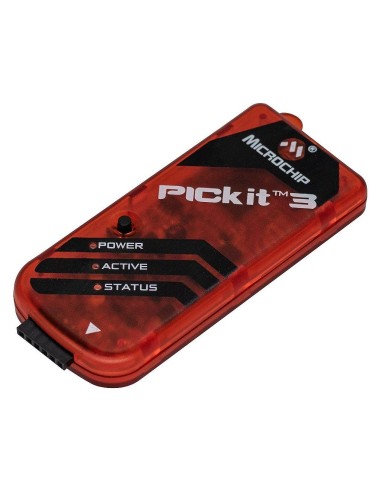

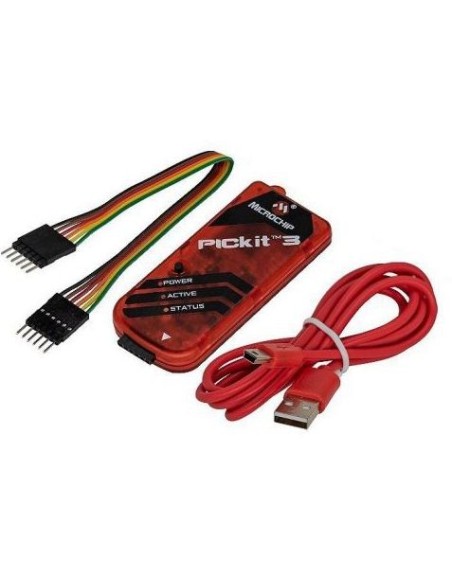

PICkit™ 3 In‑Circuit Debugger (Original Microchip)

O PICkit™ 3 é um programador e depurador in‑circuit desenvolvido pela Microchip Technology para microcontroladores PIC e dsPIC com memória Flash. Ele utiliza a interface ICSP™ (In‑Circuit Serial Programming) e integra-se totalmente ao MPLAB X IDE, oferecendo uma solução de baixo custo para desenvolvimento, testes e gravação de firmware em dispositivos Microchip.

Segundo a Microchip, o PICkit 3 permite depuração usando a lógica interna dos microcontroladores, sem necessidade de soquetes caros ou adaptadores especiais. Ele se conecta ao PC via USB e ao alvo através do conector RJ‑11 compatível com ICD2, ICD3 e REAL ICE.

O PICkit 3 também possui o recurso Programmer‑To‑Go, que permite gravar microcontroladores sem computador, usando apenas o botão do dispositivo (com limitações de suporte).

Embora não seja recomendado para novos projetos desde 2019, ele ainda é amplamente utilizado porque suporta uma grande variedade de PICs e dsPICs, e em muitos casos ainda é a ferramenta primária para dispositivos mais antigos.

⚙️ Características Principais

– Programador e depurador ICSP para PIC e dsPIC
– Conexão USB full‑speed
– Suporte a tensões de 2,0 V a 6,0 V no alvo
– Programação e depuração via MPLAB X IDE
– Recurso Programmer‑To‑Go (gravação sem PC)
– Suporte a dispositivos antigos que ainda não migraram para PICkit 4/Snap
– Compatível com Windows, macOS e Linux
– Pode programar até 512 KB de Flash no modo PTG

🧩 Lista de Compatibilidade – PICkit™ 3

A lista abaixo é baseada no conteúdo encontrado nas buscas, incluindo a relação de dispositivos suportados pelo MPLAB IDE v8.76 e documentação de suporte do PICkit 3.

O PICkit 3 suporta uma gama muito maior que o PICkit 2, incluindo PIC10F, PIC12F, PIC16F, PIC18F, PIC24F, dsPIC30, dsPIC33, dsPIC39, PIC32, além de EEPROMs seriais.

A seguir, a lista mais abrangente possível em modo texto.

1. PIC10F – Série suportada

PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222

2. PIC12F – Série suportada

Inclui, entre outros:
PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12HV615, PIC12F629, PIC12F635, PIC12F675, PIC12F683

3. PIC16F – Série suportada

Inclui dezenas de modelos, entre eles:
PIC16F505, PIC16F506, PIC16F526, PIC16F54, PIC16F57, PIC16F59, PIC16F610, PIC16F616, PIC16F627, PIC16F628, PIC16F648A, PIC16F630, PIC16F676, PIC16F684, PIC16F688, PIC16F690, PIC16F716, PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F785, PIC16F84A, PIC16F87, PIC16F88, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F874, PIC16F876, PIC16F877, PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A, PIC16F882, PIC16F883, PIC16F884, PIC16F886, PIC16F887, PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946, PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937, PIC16F1938, PIC16F1939

4. PIC18F – Série suportada

Inclui, entre outros:
PIC18F242, PIC18F252, PIC18F442, PIC18F452, PIC18F248, PIC18F258, PIC18F448, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320, PIC18F1230, PIC18F1330, PIC18F2221, PIC18F2321, PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2431, PIC18F2423, PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480, PIC18F2510, PIC18F2515, PIC18F2520

5. PIC24F – Série suportada

O PICkit 3 suporta diversos modelos PIC24F (lista completa no MPLAB X), conforme indicado na documentação de suporte.

6. dsPIC30 / dsPIC33 / dsPIC39 – Suportados

O PICkit 3 suporta depuração e programação de uma grande variedade de dsPICs, incluindo:

– dsPIC30F
– dsPIC33F
– dsPIC33E
– dsPIC39 (família automotiva)

7. PIC32 – Suporte parcial

O PICkit 3 suporta diversos PIC32MX e alguns PIC32MM, dependendo da versão do MPLAB X.

8. EEPROMs seriais suportadas

O PICkit 3 também suporta gravação de EEPROMs externas:

– Série 11
– Série 24 (I²C)
– Série 25 (SPI)
– Série 93 (Microwire)

9. MCP250xx – CAN I/O Expanders

O PICkit 3 suporta programação dos dispositivos MCP250xx usados em redes CAN automotivas.
