Microchip PICkit™ 2

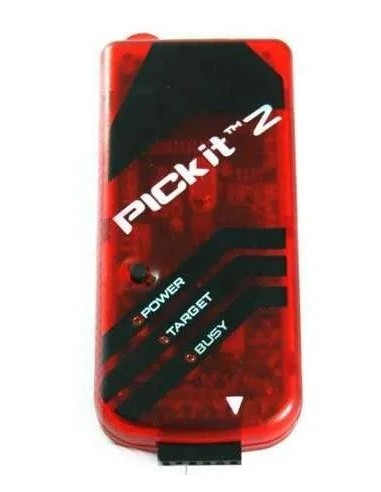

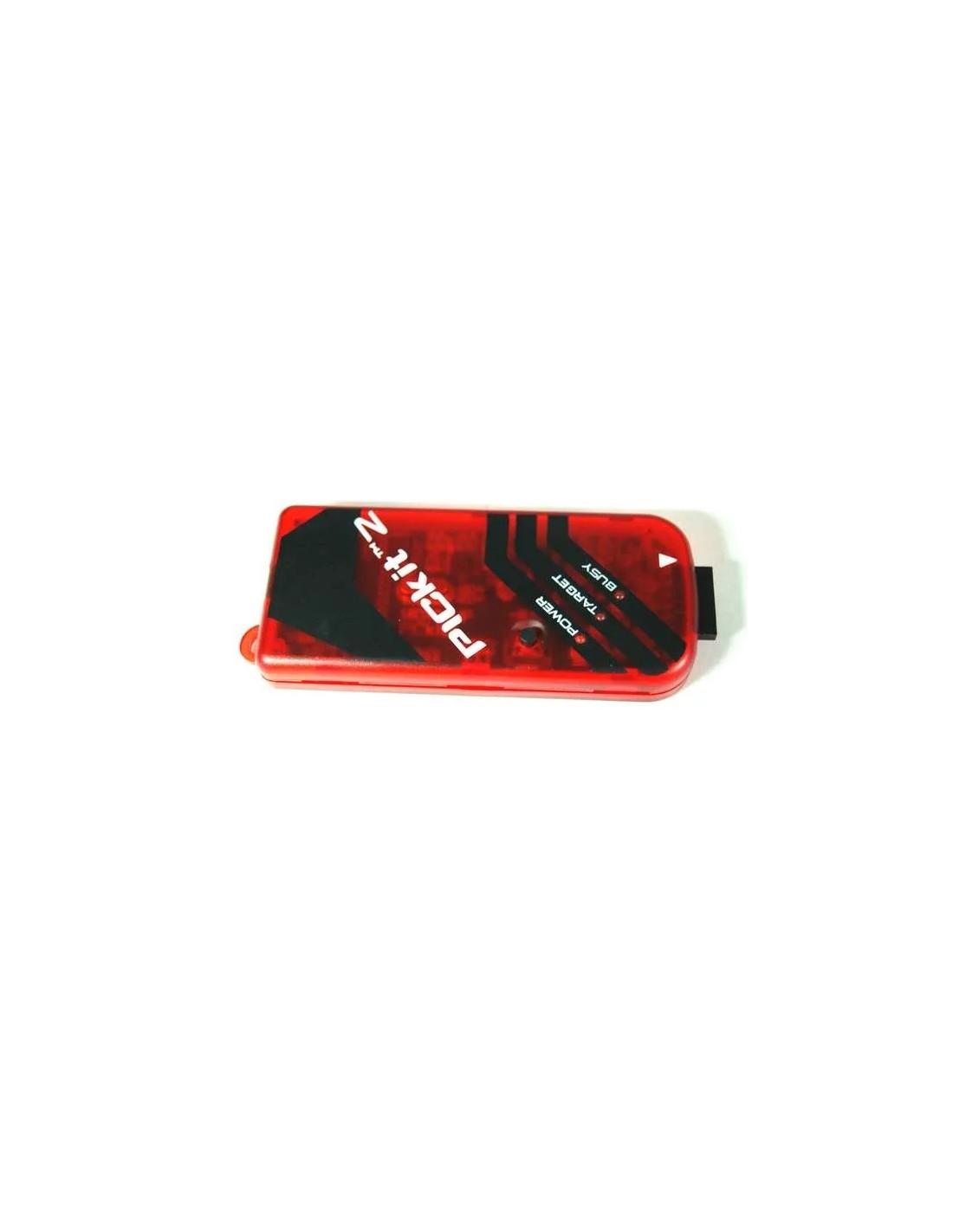

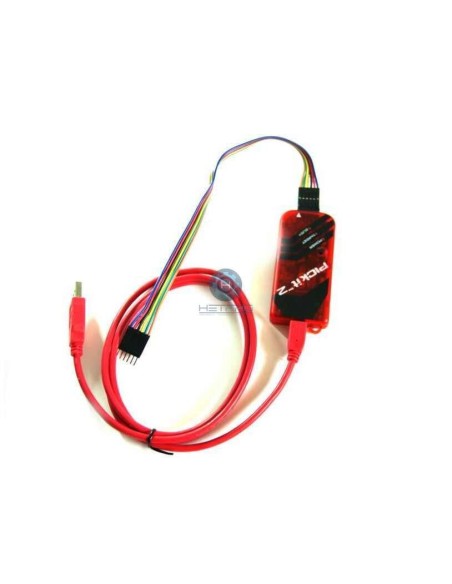

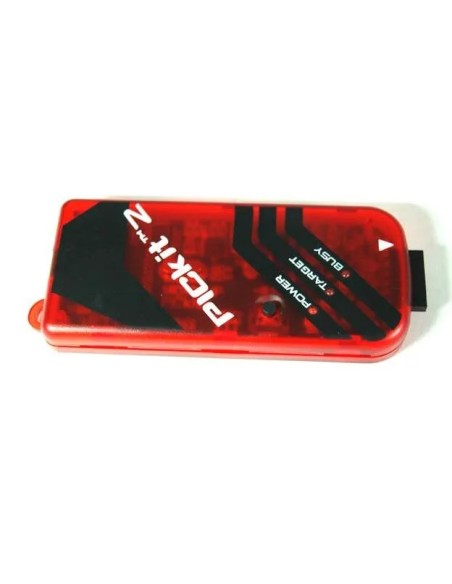

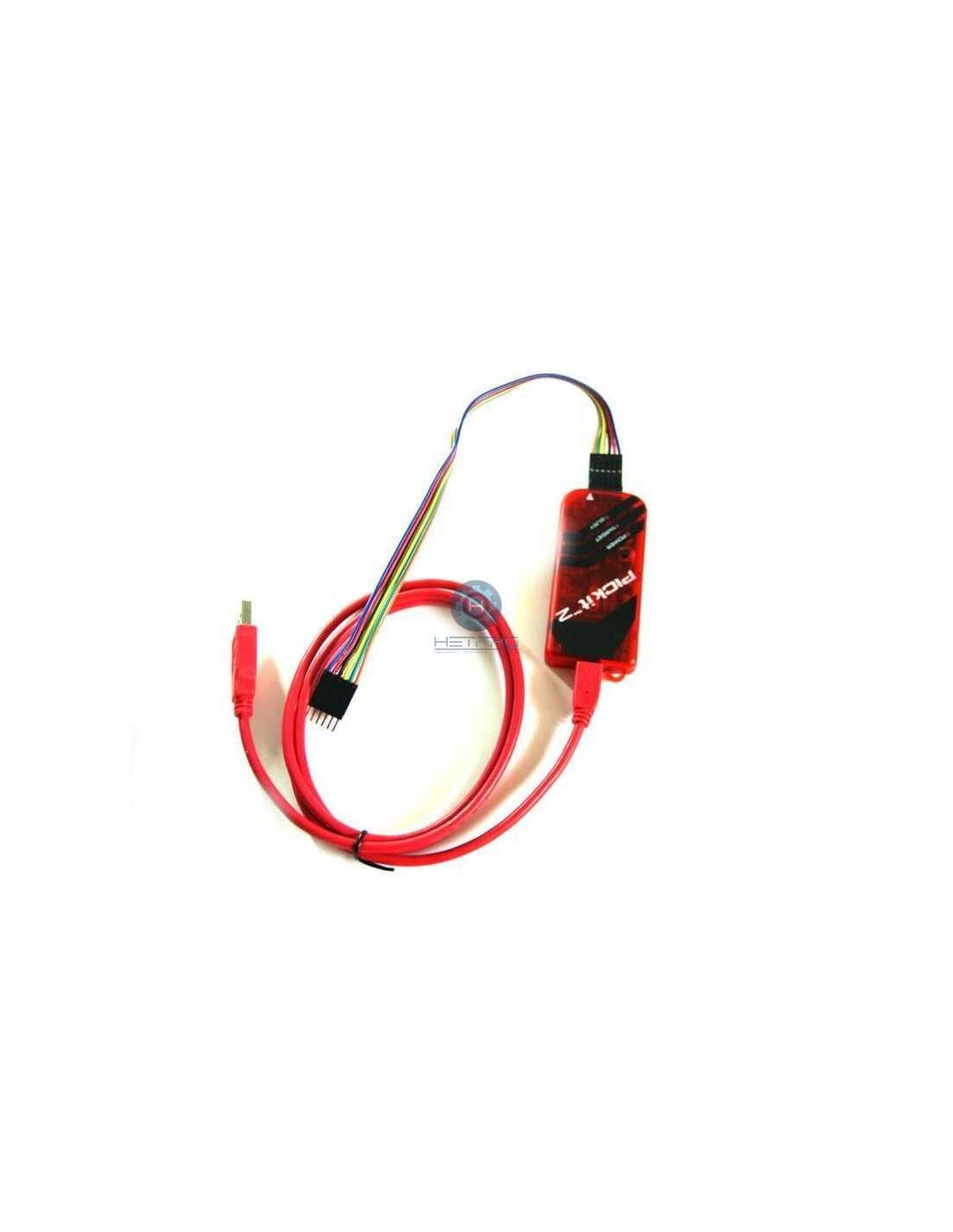

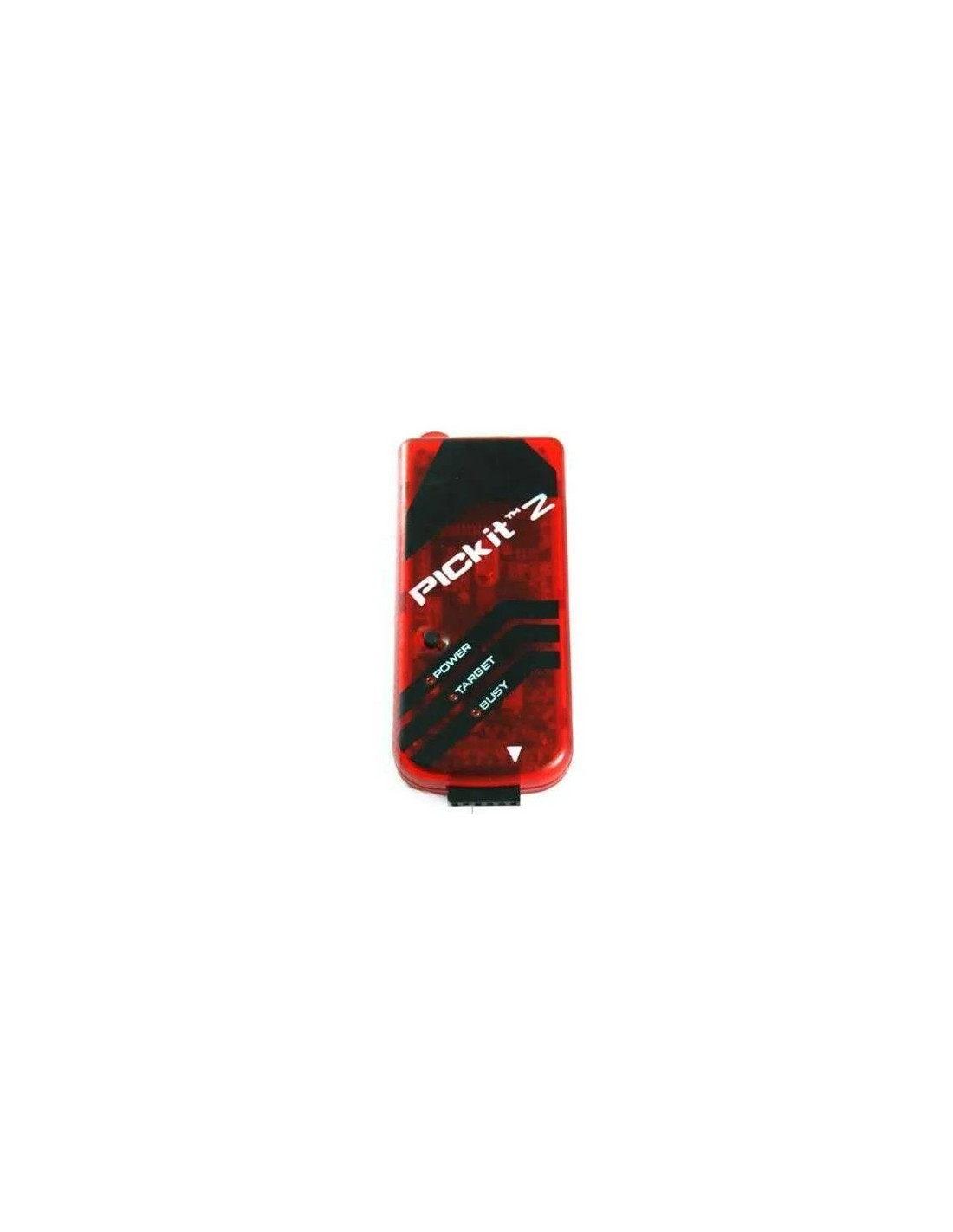

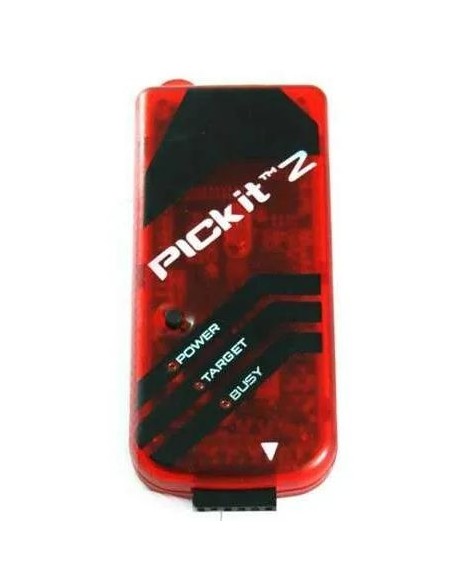

O PICkit 2 é um programador e depurador in‑circuit desenvolvido pela Microchip Technology para microcontroladores PIC e dispositivos dsPIC. Lançado como sucessor do PICkit 1, ele se tornou um dos programadores mais populares da marca devido ao seu baixo custo, facilidade de uso e grande compatibilidade com dispositivos da família PIC de 8, 16 e 32 bits.

Ele funciona através da interface USB, utiliza o protocolo ICSP (In‑Circuit Serial Programming) e é totalmente integrado ao MPLAB IDE (versões antigas). Embora tenha sido substituído pelo PICkit 3 e posteriores, o PICkit 2 ainda é amplamente utilizado em laboratórios, ensino, manutenção e projetos hobby.

Além de programar microcontroladores, o PICkit 2 possui funções extras como UART Tool, Logic Analyzer e EEPROM Programmer, tornando-o uma ferramenta versátil para eletrônica embarcada.

⚙️ Características Principais

– Programador e depurador ICSP para microcontroladores PIC
– Interface USB 2.0 com alimentação direta pelo cabo
– Suporte a grande variedade de PICs de 8 e 16 bits
– Ferramentas adicionais: UART Tool, Logic Analyzer e EEPROM Tool
– Pode alimentar o circuito alvo com até 5V (corrente limitada)
– Compatível com MPLAB 8.x (não compatível com MPLAB X para depuração)
– Ideal para ensino, hobby e manutenção de equipamentos antigos
– Firmware estável e amplamente documentado
– Muito utilizado em clones e kits educacionais

🧩 Lista de Compatibilidade – PICkit 2

Abaixo está a lista mais completa possível dos dispositivos suportados oficialmente pelo PICkit 2 (última versão do Device File: PK2DeviceFile.dat v1.62.14).

1. PICs de 8 bits (PIC10 / PIC12 / PIC16 / PIC18)

PIC10F

PIC10F200, PIC10F202, PIC10F204, PIC10F206
PIC10F220, PIC10F222

PIC12F / PIC12C

PIC12C508, PIC12C509
PIC12F508, PIC12F509
PIC12F510
PIC12F629, PIC12F675
PIC12F683
PIC12F615
PIC12F1571, PIC12F1572
PIC12F1822, PIC12F1840

PIC16F / PIC16C

PIC16C505
PIC16F54, PIC16F57, PIC16F59
PIC16F610, PIC16F616
PIC16F627, PIC16F628, PIC16F628A
PIC16F630, PIC16F676
PIC16F684, PIC16F688
PIC16F690
PIC16F716
PIC16F720, PIC16F721
PIC16F722, PIC16F722A
PIC16F723, PIC16F723A
PIC16F737, PIC16F747, PIC16F767, PIC16F777
PIC16F785
PIC16F818, PIC16F819
PIC16F873, PIC16F874, PIC16F876, PIC16F877
PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A
PIC16F88
PIC16F886, PIC16F887
PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937
PIC16F1938, PIC16F1939
PIC16F1823, PIC16F1824, PIC16F1825, PIC16F1826, PIC16F1827
PIC16F18313, PIC16F18323, PIC16F18324, PIC16F18325, PIC16F18326, PIC16F18344

PIC18F

PIC18F242, PIC18F248, PIC18F252, PIC18F258
PIC18F442, PIC18F448, PIC18F452, PIC18F458
PIC18F1220, PIC18F1320
PIC18F2220, PIC18F2320, PIC18F4220, PIC18F4320
PIC18F2331, PIC18F2431, PIC18F4331, PIC18F4431
PIC18F2450, PIC18F2550, PIC18F4450, PIC18F4550
PIC18F2455, PIC18F2553, PIC18F4455, PIC18F4553
PIC18F2510, PIC18F2520, PIC18F4510, PIC18F4520
PIC18F25K20, PIC18F26K20, PIC18F45K20, PIC18F46K20
PIC18F25K22, PIC18F26K22, PIC18F45K22, PIC18F46K22
PIC18F14K22, PIC18F13K22
PIC18F24J10, PIC18F44J10
PIC18F24J11, PIC18F44J11
PIC18F24J50, PIC18F25J50, PIC18F26J50
PIC18F45J50, PIC18F46J50
PIC18F27J53, PIC18F47J53
PIC18F65J50, PIC18F66J50, PIC18F67J50

2. dsPIC e PIC24 (suporte limitado)

O PICkit 2 não suporta depuração para dsPIC/PIC24, mas suporta programação de alguns modelos antigos:

– dsPIC30F2010
– dsPIC30F3010
– dsPIC30F4011
– dsPIC30F4012
– dsPIC30F4013
– dsPIC30F5011
– dsPIC30F5013

(Esse suporte é parcial e depende do Device File modificado.)

3. EEPROMs I²C e SPI

O PICkit 2 possui um modo especial para programar EEPROMs externas:

– 24C01 até 24C256 (I²C)
– 25LC010 até 25LC256 (SPI)
– 93LCxx (Microwire)
