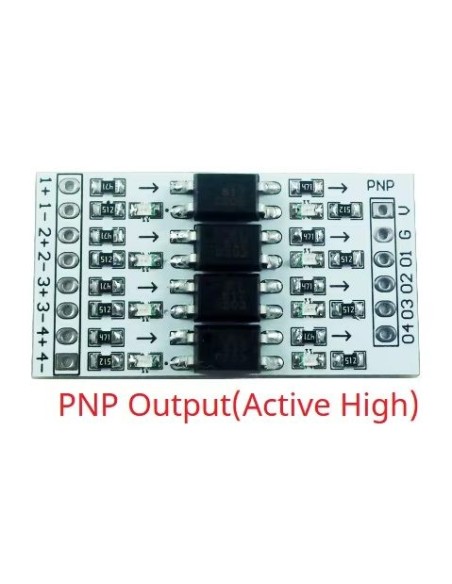

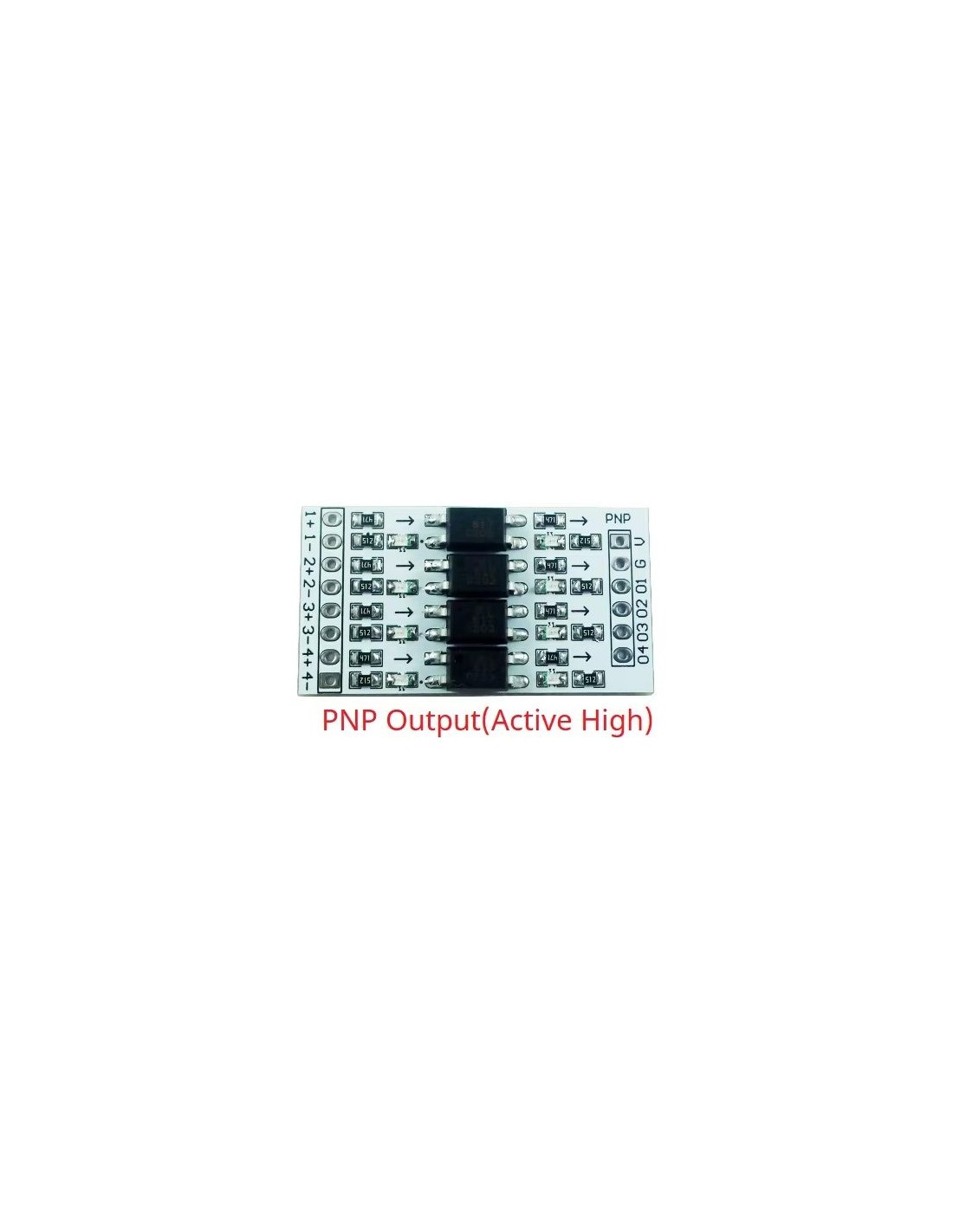

Modulo Opisolador 4 canais in 24V out 5 V Active High

Módulo Optoisolador 4 Canais – 24 V → 5 V (Active High)

O Módulo Optoisolador de 4 Canais – Active High é projetado para isolar sinais industriais de 24 V e convertê‑los em sinais lógicos de 5 V, garantindo proteção total para microcontroladores, FPGAs, CLPs e sistemas embarcados.
Cada canal utiliza um optoacoplador dedicado, permitindo isolamento galvânico entre o lado industrial e o lado lógico, evitando ruídos, surtos e diferenças de terra.

Este modelo opera no modo Active High, ou seja, a saída lógica é ativada quando a entrada recebe tensão (nível alto).

⚙️ Características Principais

🔌 Entradas (lado industrial – 24 V)

• 4 canais independentes
• Tensão de entrada: 12 a 24 V DC
• Entradas diferenciais ou simples (dependendo da ligação)
• Proteção com resistores e diodos
• Ideal para:

• Sensores industriais
• Encoders
• Relés
• Sinais de CLP
• Botões e chaves 24 V

⚡ Saídas (lado lógico – 5 V)

• 4 saídas isoladas
• Tensão de saída: 5 V
• Compatível com:
  • Arduino
  • PIC
  • ESP32
  • STM32
  • FPGAs (Gowin, Lattice, Xilinx etc.)
• Modo Active High:

• Entrada ativada (24 V) → saída vai para nível alto (5 V)
• Entrada desativada → saída permanece em nível baixo

🛡️ Isolamento e Proteção

• Optoacopladores por canal
• Isolamento galvânico entre entrada e saída
• Proteção contra:

• Ruído industrial
• Picos de tensão
• Diferença de GND
• Interferência eletromagnética
