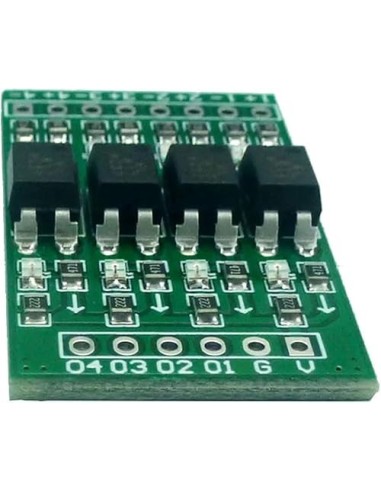

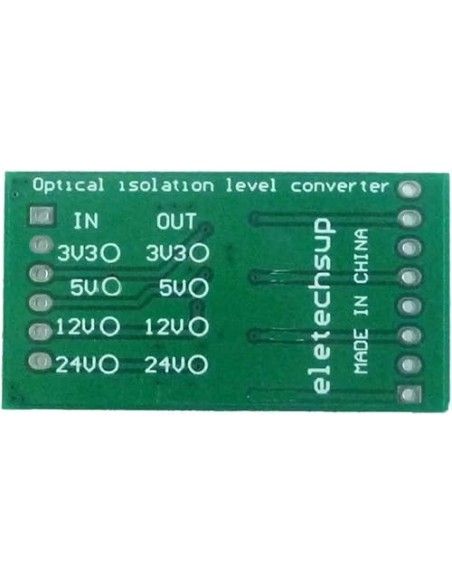

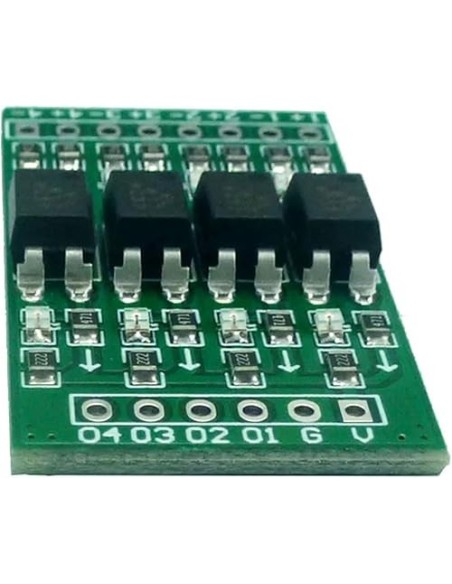

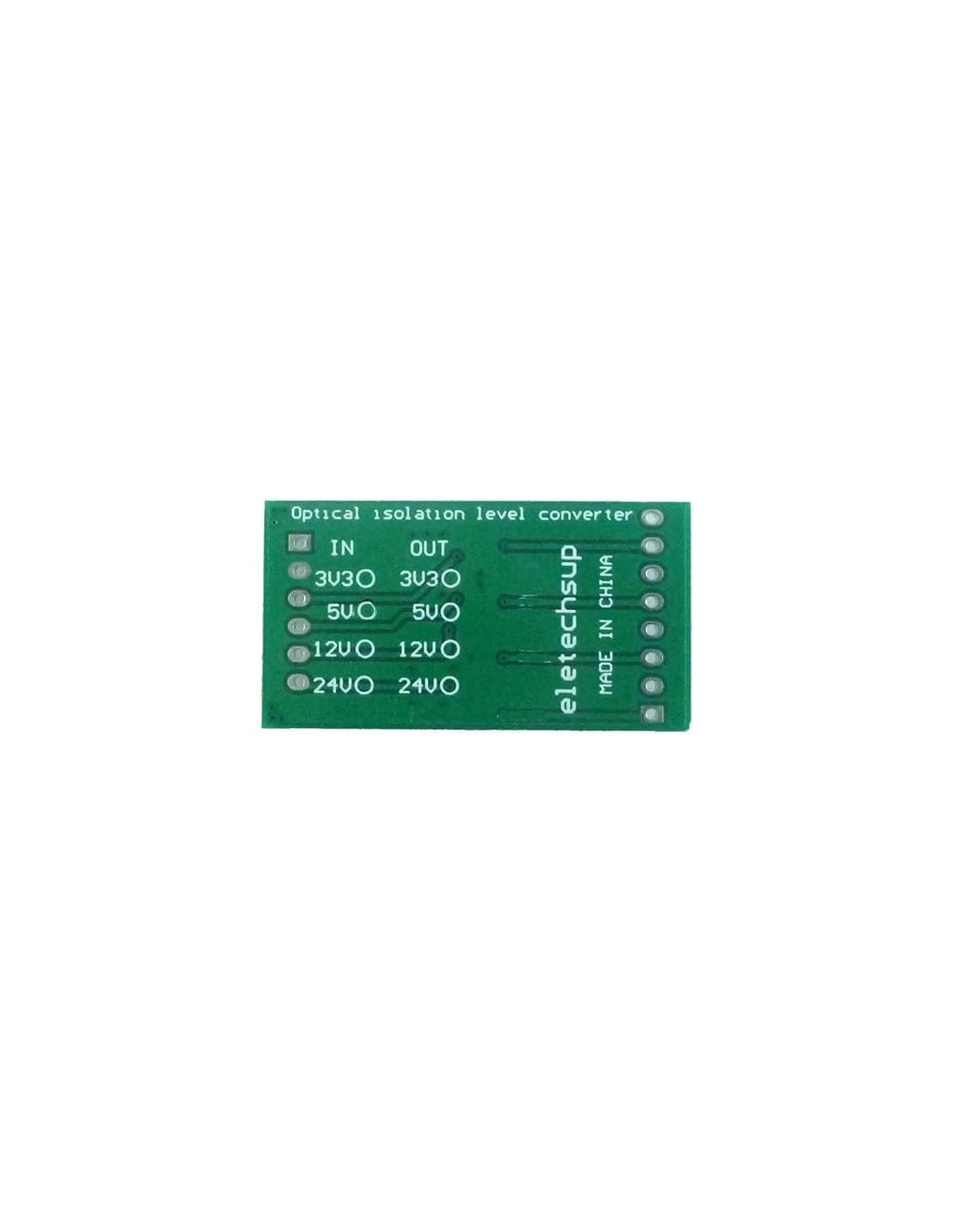

Módulo Optoisolador 4 Canais – 24 V → 5 V (Active Low)

O Módulo Optoisolador de 4 Canais é um dispositivo projetado para realizar o isolamento elétrico entre sinais de entrada industriais de 24 V e circuitos lógicos de 5 V, protegendo microcontroladores, PLCs, FPGAs e sistemas embarcados contra ruídos, surtos e diferenças de potencial.
Cada canal utiliza um optoacoplador dedicado, garantindo isolamento seguro e resposta rápida.

Este modelo opera no modo Active Low, ou seja, a saída lógica é ativada quando a entrada é acionada (nível baixo na saída).

⚙️ Características Principais

🔌 Entradas (lado industrial)

• 4 canais independentes
• Tensão de entrada: 12 a 24 V DC

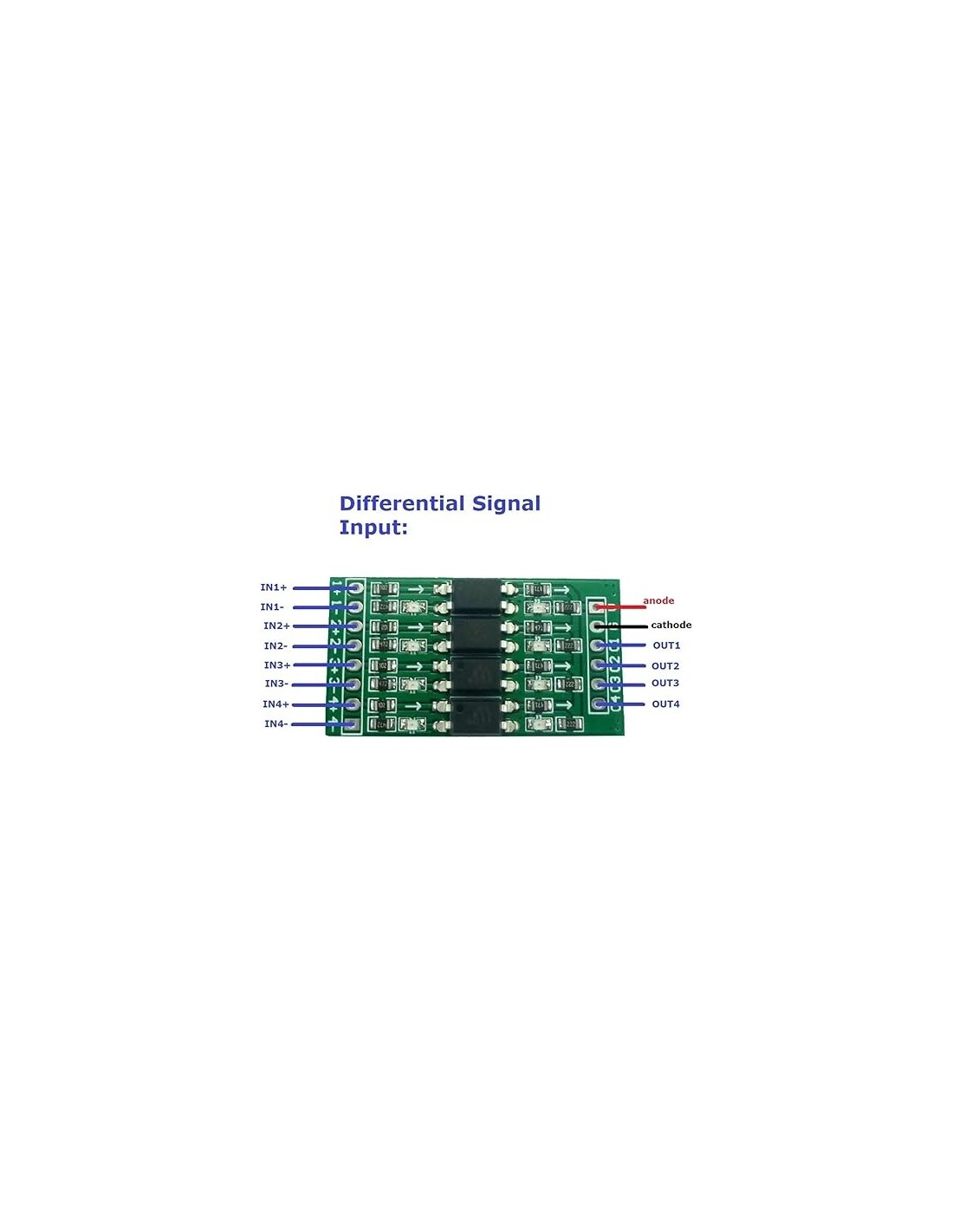

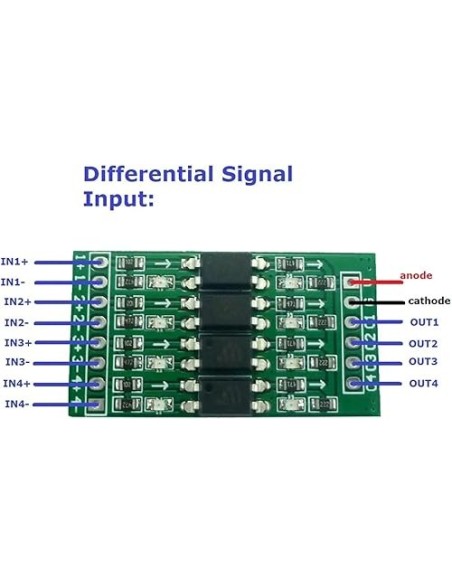

• Entradas diferenciais ou simples (dependendo da ligação)
• Proteção por resistores e diodos
• Indicado para sensores industriais, CLPs, encoders, relés e sinais de automação

⚡ Saídas (lado lógico)

• 4 saídas isoladas
• Tensão de saída: 5 V
• Compatível com:
  • Arduino
  • PIC
  • ESP32
  • STM32
  • FPGAs (Gowin, Lattice, Xilinx etc.)

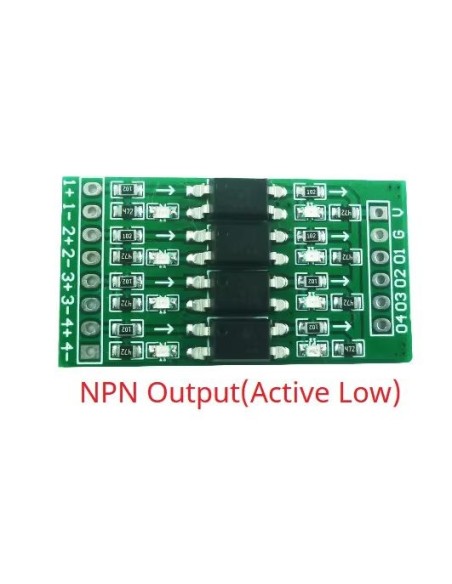

• Modo Active Low:

• Entrada ativada → saída vai para nível baixo
• Entrada desativada → saída permanece em nível alto

🛡️ Isolamento

• Isolamento óptico por canal
• Proteção contra:

• Ruído elétrico
• Diferença de terra (GND)
• Picos de tensão
• Interferência eletromagnética

🧩 Aplicações Típicas

• Integração de sensores industriais 24 V com microcontroladores 5 V
• Isolamento entre CLP e sistemas embarcados
• Leitura segura de sinais de máquinas e painéis
• Interligação entre sistemas com terras diferentes
• Proteção de entradas digitais sensíveis
• Automação residencial e industrial
