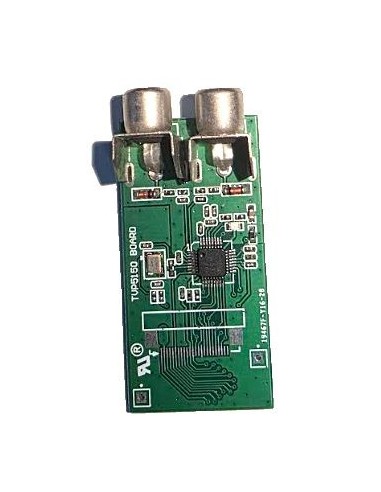

TVP5150 analog video encoder to digital YCbCr 4:2:2 video.

TVP5150 – Conversor de Vídeo Analógico para Vídeo Digital YCbCr 4:2:2

O TVP5150 é um decodificador de vídeo analógico de baixo consumo projetado para converter sinais compostos (CVBS) ou S‑Video em um fluxo digital padronizado no formato YCbCr 4:2:2, compatível com ITU‑R BT.656. Ele integra em um único chip todos os blocos necessários para demodulação, filtragem, detecção de sincronismo e geração de dados digitais, permitindo que FPGAs, microcontroladores ou processadores de vídeo recebam vídeo digital sem necessidade de hardware analógico adicional.

🎥 Entrada de Vídeo Analógico

O TVP5150 aceita:

• CVBS (vídeo composto)
• S‑Video (Y/C)
• Formatos NTSC, PAL e SECAM

O sinal analógico passa por:

• Amplificador de entrada com controle automático de ganho (AGC)
• Filtro anti‑aliasing
• Conversor A/D de 10 bits

🧠 Processamento Interno

Após a digitalização, o chip realiza:

• Detecção automática do padrão de vídeo
• Separação de luminância (Y) e crominância (C)
• Demodulação da subportadora de cor
• Correção de burst, pedestal e clamp
• Filtros digitais de redução de ruído
• Geração de sincronismos internos

O resultado é um fluxo digital estável e padronizado.

📤 Saída Digital – YCbCr 4:2:2

O TVP5150 produz vídeo digital no formato:

• YCbCr 4:2:2 (8 bits)
• Clock de 27 MHz
• Padrão ITU‑R BT.656 com códigos SAV/EAV embutidos
• Barramento de dados: D[7:0]
• Sinais opcionais: HSYNC, VSYNC, FIELD

Estrutura do fluxo 4:2:2:

Cb0, Y0, Cr0, Y1, Cb2, Y2, Cr2, Y3 ...

A cada dois pixels:

• 2 valores de luminância (Y)
• 1 valor de Cb
• 1 valor de Cr

⚙️ Configuração e Controle

O dispositivo é configurado via:

• Interface I²C
• Endereço padrão: 0xB8/0xBA (write/read)

Permite ajustar:

• Formato de saída
• Filtros
• Detecção automática de padrão
• Modo de sincronismo
• Nível de brilho, contraste e saturação

🔌 Aplicações Típicas

• Conversão de vídeo composto para FPGA
• Captura de vídeo em sistemas embarcados
• Conversores analógico‑digital para HDMI/VGA
• Sistemas de vigilância (CFTV)
• Retro‑computação e digitalização de vídeo legado
