BeagleBone Black Rev.C

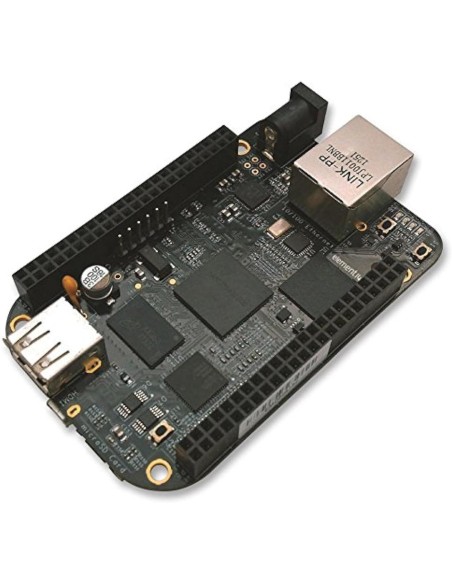

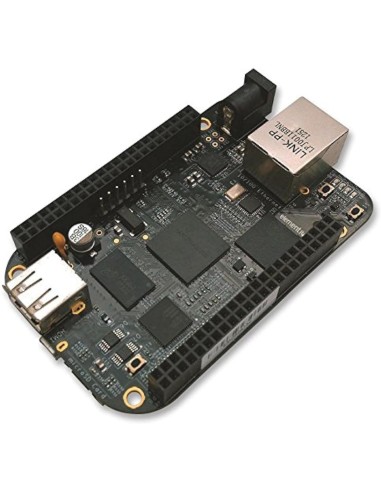

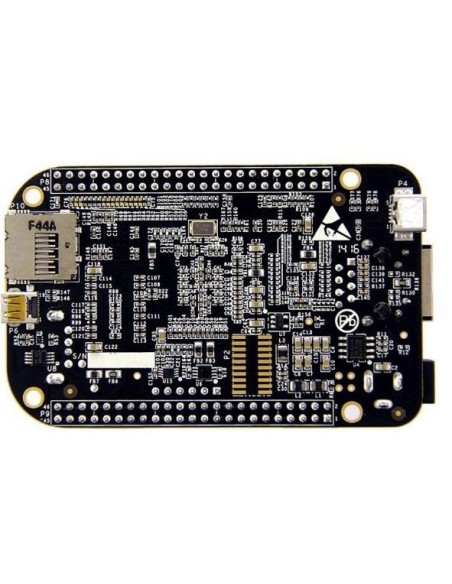

BeagleBone Black Rev. C

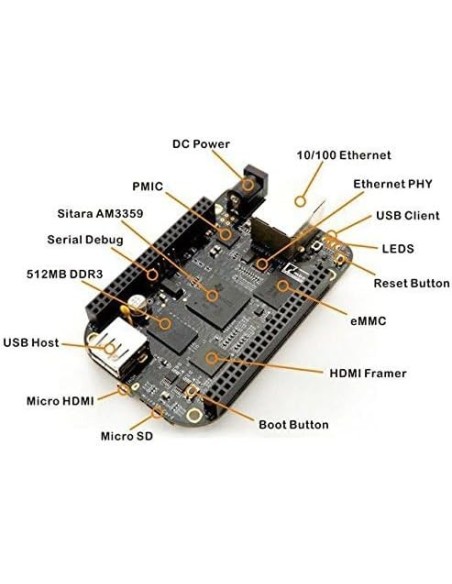

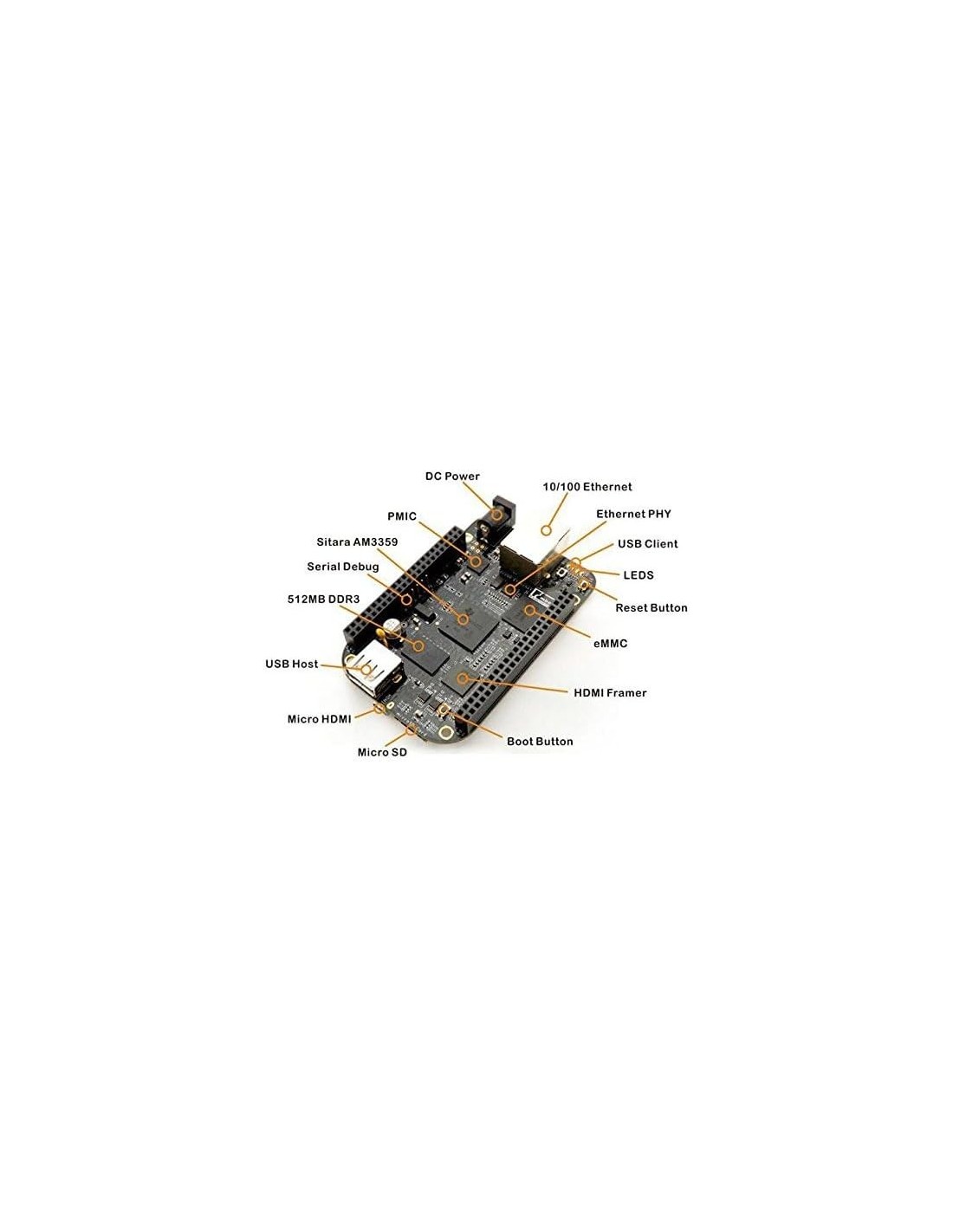

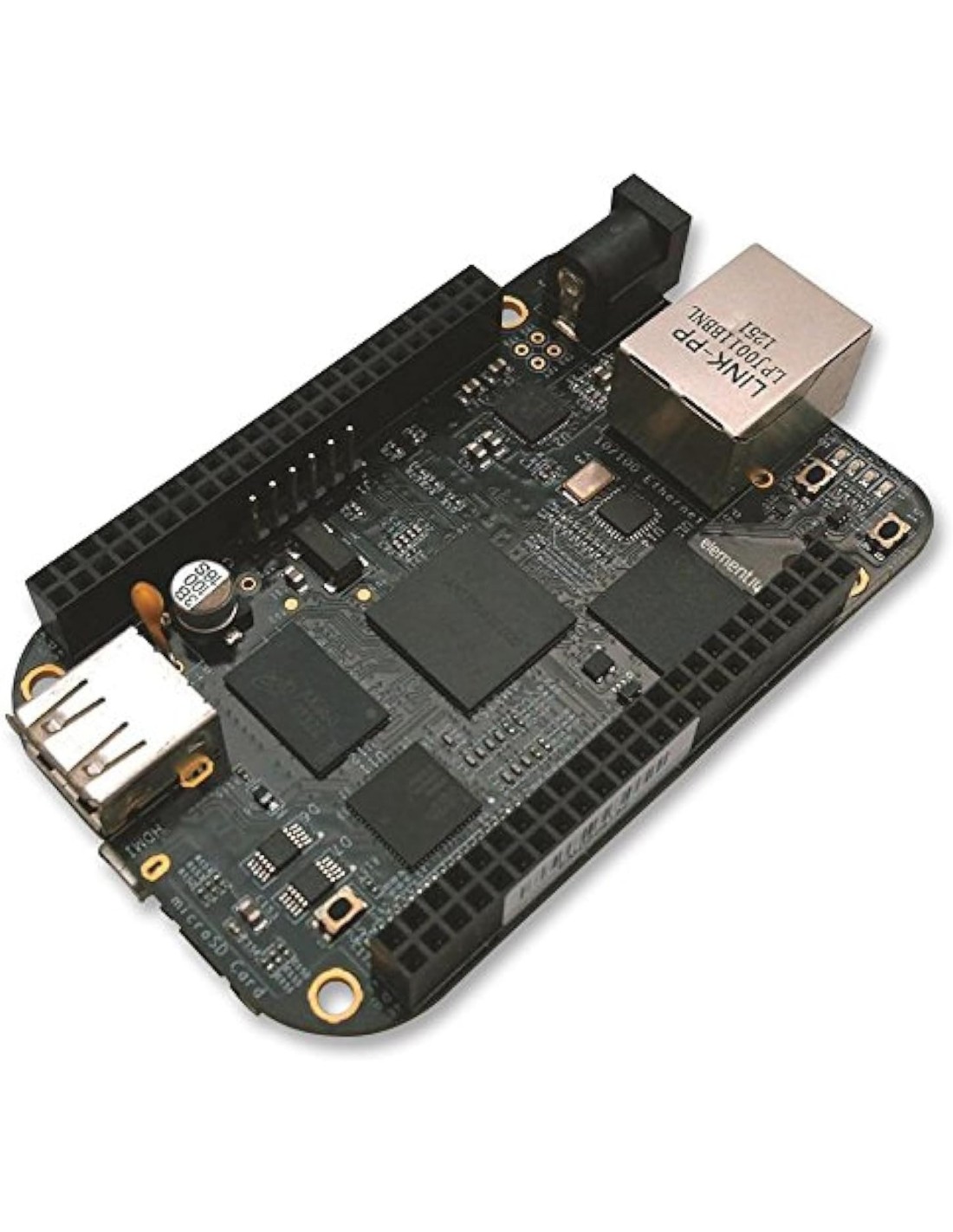

A BeagleBone Black Rev. C é uma placa de desenvolvimento compacta baseada no processador Texas Instruments AM3358 (ARM Cortex‑A8), projetada para aplicações embarcadas, automação, robótica, aprendizado de Linux e prototipagem eletrônica. Ela combina baixo custo, grande comunidade, boot rápido e uma ampla variedade de interfaces industriais e de propósito geral.

🔧 Principais características

Processador

• TI Sitara AM3358BZCZ100
• Núcleo ARM Cortex‑A8 a 1 GHz
• Unidade PRU‑ICSS (2 microcontroladores internos de tempo real)
• Acelerador gráfico 2D (SGX530, limitado)

Memória

• 512 MB DDR3 RAM
• 4 GB eMMC (Rev. C trouxe esse upgrade; antes eram 2 GB)
• Slot microSD para boot alternativo

Conectividade

• Ethernet 10/100
• USB Host (para periféricos)
• USB Device (para alimentação e console)
• UART, I2C, SPI, CAN
• JTAG (via pinos)

Interfaces de expansão

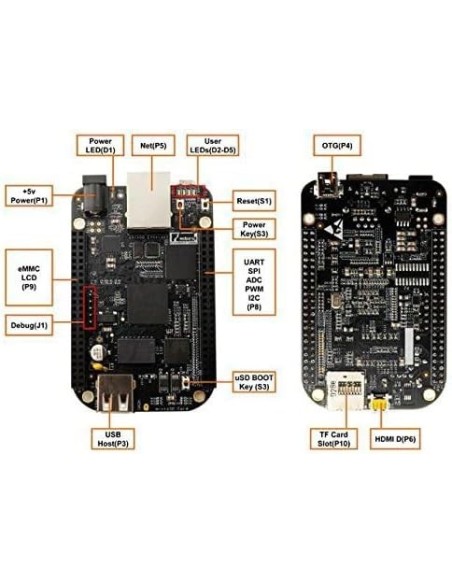

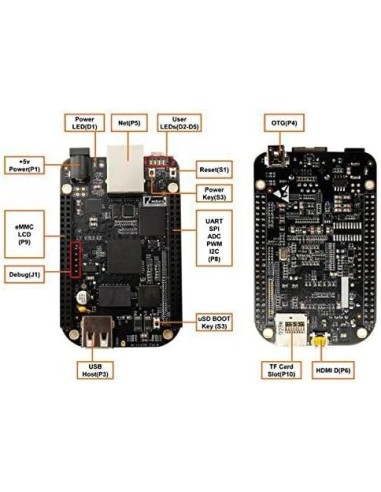

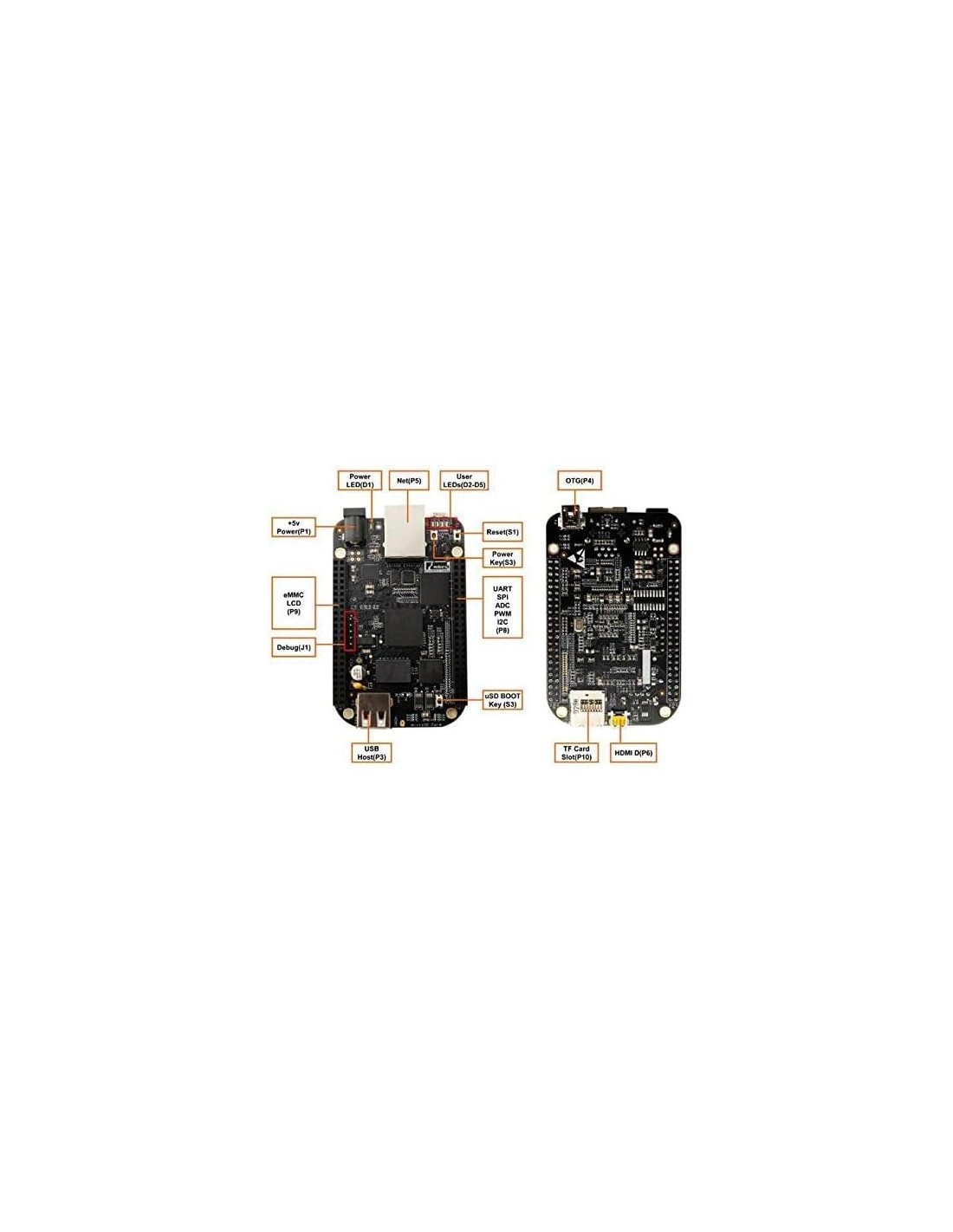

A BeagleBone Black é famosa pelos seus dois headers:

• P8 e P9, totalizando 92 pinos
• GPIOs de 3,3 V
• PWM
• ADC de 12 bits
• I2C, SPI, UART
• Saída HDMI (via micro‑HDMI)

Esses headers permitem conectar capes (placas de expansão) ou hardware próprio.

Vídeo e Áudio

• Saída micro‑HDMI com suporte a 1080p
• Áudio via HDMI
• Interface LCD paralela disponível nos pinos (para telas customizadas)

Alimentação

• Via USB ou fonte 5 V
• Reguladores integrados
• Baixo consumo

Software

A Rev. C vem de fábrica com:

• Debian Linux pré-instalado no eMMC
• Suporte oficial a:
  • Debian
  • Ubuntu
  • Yocto
  • Buildroot
• Ferramentas de desenvolvimento:

• GCC
• Python
• Node.js
• Cloud9 IDE (versões antigas)
• Suporte a PRU via TI PRU SDK

🎯 Aplicações típicas

• Automação residencial e industrial
• Robótica
• Gateways IoT
• Controle de motores
• Aprendizado de Linux embarcado
• Sistemas com tempo real leve (via PRU)
• Prototipagem eletrônica
• Equipamentos industriais de baixo custo
