TXS0108E 8-Channel Logic Level Converter Module High-Speed ​​Bidirectional Full Duplex Shifter 3.3V 5V

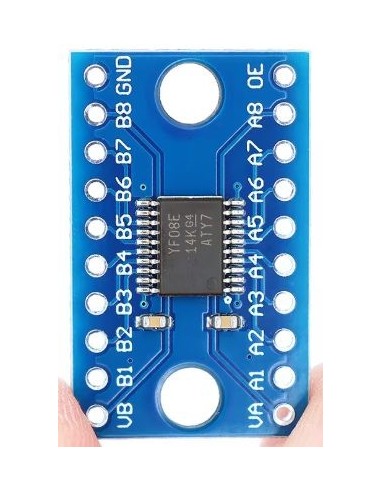

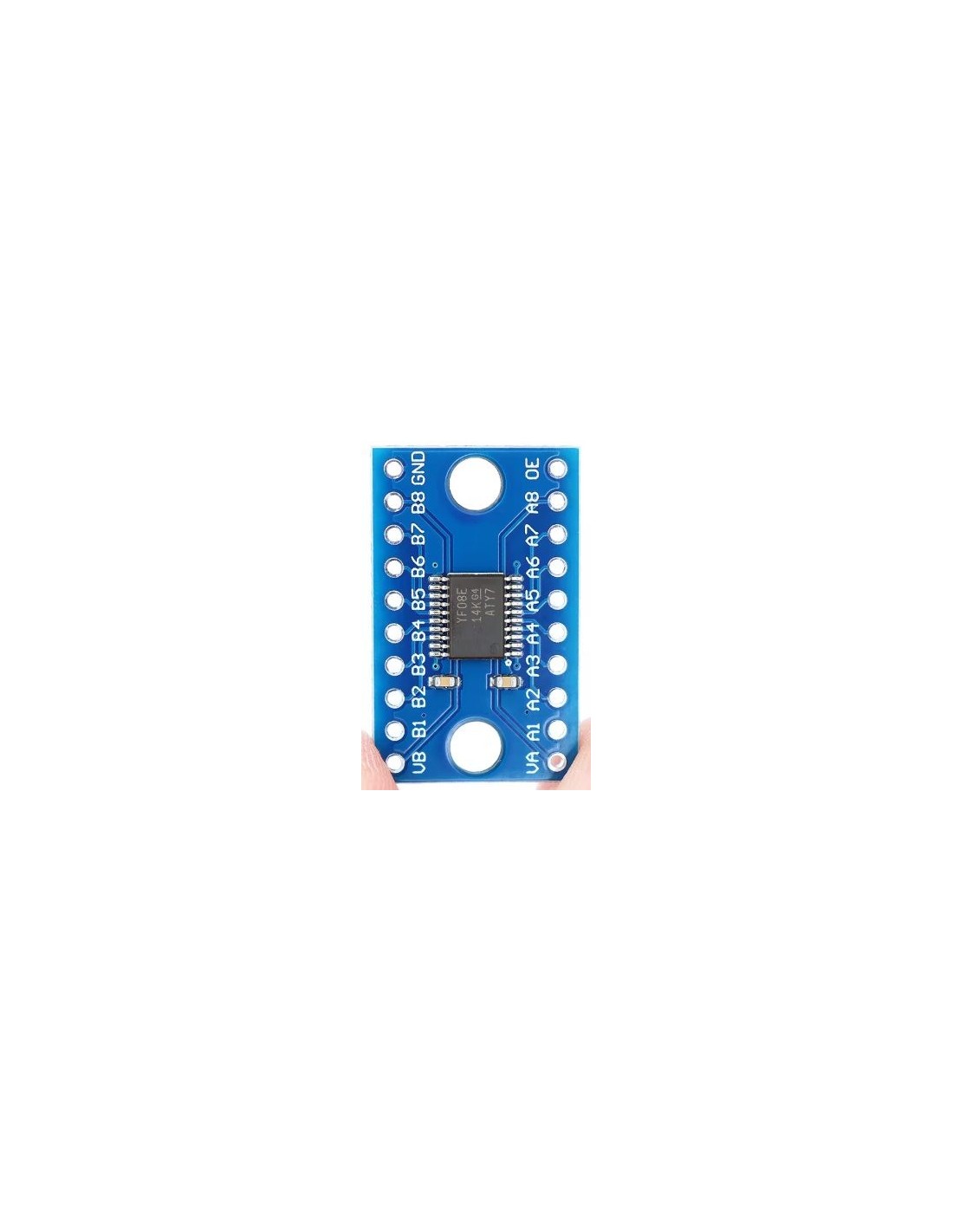

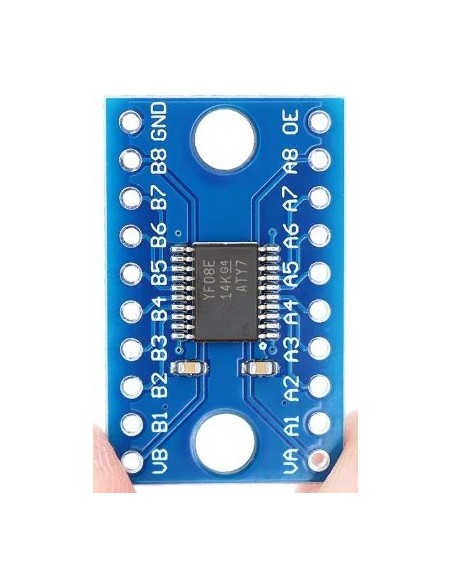

Módulo TXS0108E

Conversor de Nível Lógico 8 Canais • Alta Velocidade • Bidirecional • 1,2V–5,5V**

O Módulo TXS0108E é um conversor de nível lógico de 8 canais, baseado no chip TXS0108E, um tradutor não‑inversor de alta velocidade com duas fontes de alimentação independentes. Ele permite comunicação bidirecional automática entre dispositivos que operam em diferentes tensões, suportando conversão entre 1,2V, 1,5V, 1,8V, 2,5V, 3,3V e 5V.

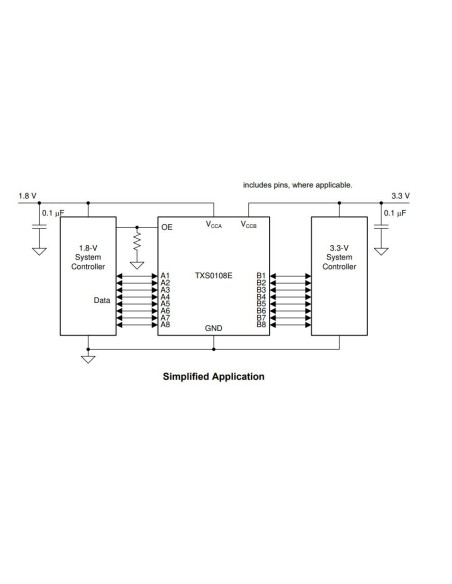

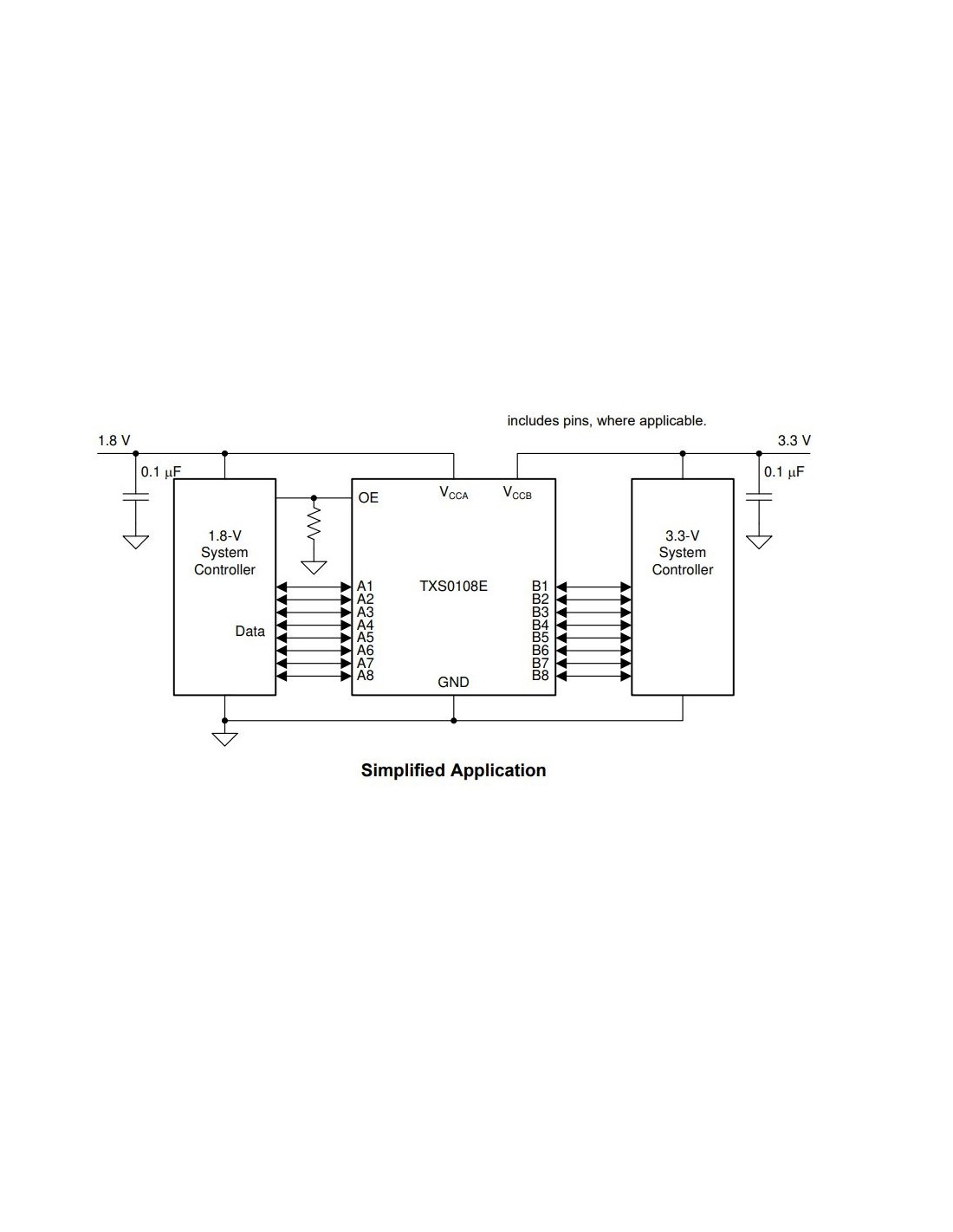

O módulo possui as portas A e B alimentadas separadamente por VCCA e VCCB, permitindo que cada lado opere em tensões distintas. Quando o pino OE está em nível baixo, todos os canais entram em alta impedância, garantindo segurança durante energização e desligamento.

É ideal para interligar microcontroladores, sensores, cartões SD, barramentos I²C, SPI, UART e outros dispositivos digitais que utilizam diferentes níveis lógicos.

✅ Principais Características

• Chip: TXS0108E (Texas Instruments)
• 8 canais de conversão bidirecional automática
• Alta velocidade: ideal para sinais digitais rápidos
• Conversão full‑duplex em todos os canais
• Porta A (VCCA): 1,2V a 3,6V
• Porta B (VCCB): 1,65V a 5,5V
• Compatível com tensões mistas: 1,2V / 1,5V / 1,8V / 2,5V / 3,3V / 5V
• OE ativo em nível alto
• Alta impedância quando OE = LOW
• Proteção ESD integrada
• Baixo consumo e operação estável

✅ Especificações do Produto

1. Chip utilizado: TXS0108E
2. Conversor de nível lógico 8 canais, alta velocidade
3. Comunicação bidirecional automática
4. Portas:

• A: 1,2V–3,6V
• B: 1,65V–5,5V
• (Requisito: VCCA ≤ VCCB)

✅ Aplicações

1. Comunicação entre microcontroladores 5V ↔ 3,3V e vice‑versa
2. Conversão de nível para cartões SD / SDIO
3. Tradução de nível para barramentos I²C, SPI, UART, GPIO
4. Integração entre Raspberry Pi, Arduino, ESP8266/ESP32, STM32 e periféricos de diferentes tensões
5. Projetos de automação, robótica e sistemas embarcados

✅ Observações Importantes

• O pino OE é ativo em nível alto.
• Para garantir estado de alta impedância durante power‑up ou power‑down, o OE deve ser mantido em LOW através de resistor pull‑down.
• O módulo não deve ser usado para sinais analógicos — apenas digitais.
